2017.75 OPEL CROSSLAND X Инструкция по эксплуатации (in Russian)

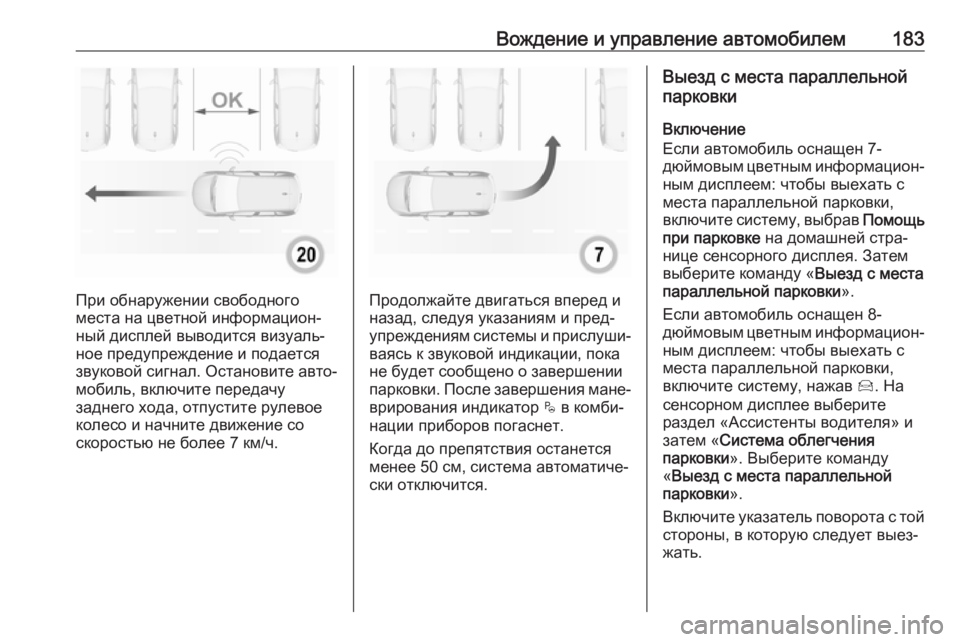

Вождение и управление автомобилем183
При обнаружении свободного
места на цветной информацион‐
ный дисплей выводится визуаль‐
ное предупреждение и подается
звуковой сигнал. Остановите авто‐
мобиль, включите передачу
заднего хода, отпустите рулевое
колесо и начните движение со
скоростью не более 7 км/ч.Продолжайте двигаться вперед и назад, следуя указаниям и пред‐
упреждениям системы и прислуши‐
ваясь к звуковой индикации, пока
не будет сообщено о завершении
парковки. После завершения мане‐
врирования индикатор $ в комби‐
нации приборов погаснет.
Когда до препятствия останется
менее 50 см, система автоматиче‐
ски отключится.
Выезд с места параллельной
парковки
Включение
Если автомобиль оснащен 7-
дюймовым цветным информацион‐ ным дисплеем: чтобы выехать с
места параллельной парковки,
включите систему, выбрав Помощь
при парковке на домашней стра‐
нице сенсорного дисплея. Затем
выберите команду « Выезд с места
параллельной парковки ».
Если автомобиль оснащен 8-
дюймовым цветным информацион‐
ным дисплеем: чтобы выехать с
места параллельной парковки,
включите систему, нажав Í. На
сенсорном дисплее выберите
раздел «Ассистенты водителя» и
затем « Система облегчения
парковки ». Выберите команду
« Выезд с места параллельной
парковки ».
Включите указатель поворота с той стороны, в которую следует выез‐
жать.

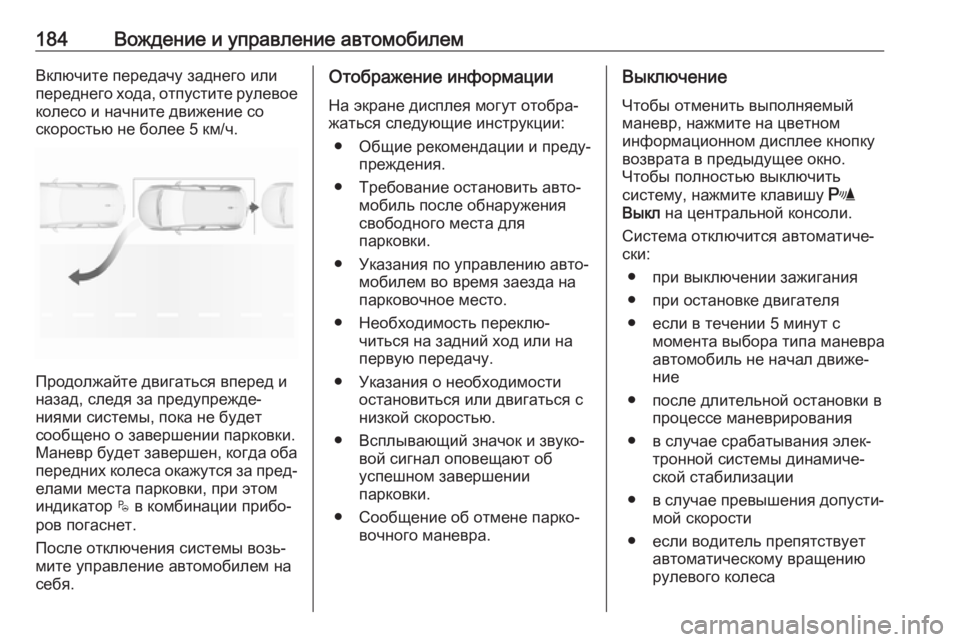

184Вождение и управление автомобилемВключите передачу заднего или
переднего хода, отпустите рулевое колесо и начните движение со
скоростью не более 5 км/ч.
Продолжайте двигаться вперед и
назад, следя за предупрежде‐
ниями системы, пока не будет
сообщено о завершении парковки.
Маневр будет завершен, когда оба
передних колеса окажутся за пред‐ елами места парковки, при этом
индикатор $ в комбинации прибо‐
ров погаснет.
После отключения системы возь‐ мите управление автомобилем на
себя.
Отображение информации
На экране дисплея могут отобра‐
жаться следующие инструкции:
● Общие рекомендации и преду‐ преждения.
● Требование остановить авто‐ мобиль после обнаружения
свободного места для
парковки.
● Указания по управлению авто‐ мобилем во время заезда на
парковочное место.
● Необходимость переклю‐ читься на задний ход или на
первую передачу.
● Указания о необходимости остановиться или двигаться с
низкой скоростью.
● Всплывающий значок и звуко‐ вой сигнал оповещают об
успешном завершении
парковки.
● Сообщение об отмене парко‐ вочного маневра.Выключение
Чтобы отменить выполняемый
маневр, нажмите на цветном
информационном дисплее кнопку
возврата в предыдущее окно.
Чтобы полностью выключить
систему, нажмите клавишу r
Выкл на центральной консоли.
Система отключится автоматиче‐
ски:
● при выключении зажигания
● при остановке двигателя
● если в течении 5 минут с момента выбора типа маневра
автомобиль не начал движе‐
ние
● после длительной остановки в процессе маневрирования
● в случае срабатывания элек‐ тронной системы динамиче‐
ской стабилизации
● в случае превышения допусти‐
мой скорости
● если водитель препятствует автоматическому вращению
рулевого колеса

Вождение и управление автомобилем185● после 4 циклов маневрирова‐ния
● при открывании двери води‐ теля
● если одно из передних колес столкнется с препятствием
● маневр парковки успешно завершен
При отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей выводится сообщение.
Также подается звуковой сигнал.
Система отключается автоматиче‐
ски, если буксируется прицеп,
подключенный к электрической
системе автомобиля.
Для отключения системы на
длительное время обратитесь к
своему дилеру.
Неисправности В случае возникновения неисправ‐ности в течение нескольких секунд
будет мигать индикатор $ и
раздастся звуковой сигнал. Если
неисправность возникнет непос‐редственно во время использова‐
ния системы, индикатор $ погас‐
нет.
В случае возникновения неисправ‐
ности усилителя рулевого управле‐ ния на панели приборов будет
мигать индикатор c и появится
сообщение.9 Предупреждение
При определенных условиях
помешать обнаружению препят‐ ствия могут поверхности пред‐метов или одежды с различнымотражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Система может работать менее
эффективно из-за образования
на датчиках наледи или налипа‐ ния снега.
Эффективность работы
системы облегчения парковки
может быть снижена, если авто‐
мобиль сильно загружен.
Особые условия возникают,
если поблизости находятся
высокие автомобили (напри‐
мер, внедорожники, минифур‐
гоны, крупногабаритные
фургоны). Опознавание объек‐
тов и правильный расчет
дистанции до таких автомоби‐
лей (в верхней части) не обес‐
печивается.
Кроме того, система может не обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической
парковки не распознают пред‐
меты, находящиеся за пред‐
елами радиуса действия.
Примечание
Ложные срабатывания датчиков
могут быть вызваны помехами
внешних источников звука или механическими препятствиями (в

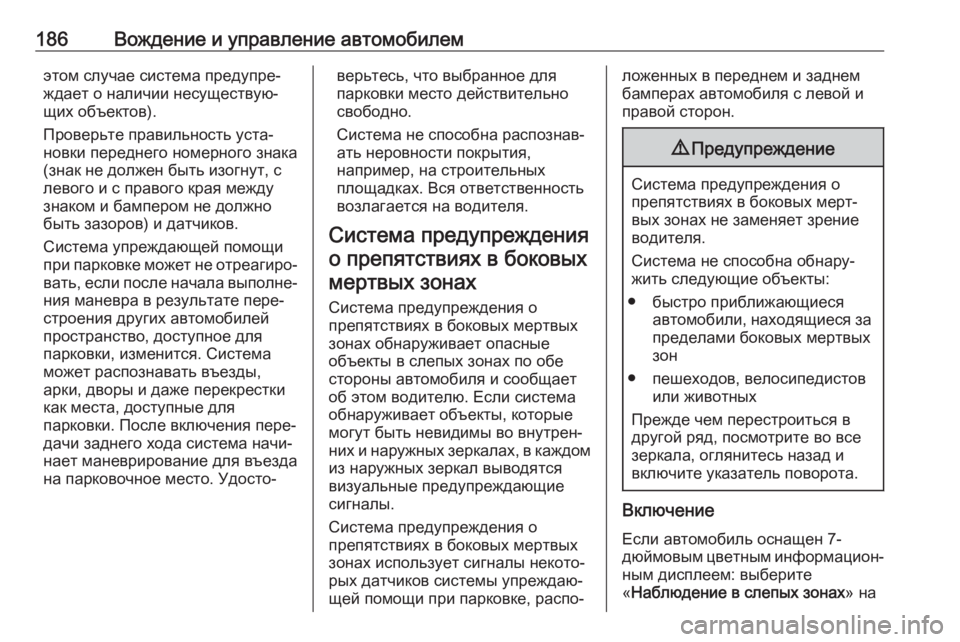

186Вождение и управление автомобилемэтом случае система предупре‐
ждает о наличии несуществую‐
щих объектов).
Проверьте правильность уста‐
новки переднего номерного знака
(знак не должен быть изогнут, с
левого и с правого края между
знаком и бампером не должно
быть зазоров) и датчиков.
Система упреждающей помощи
при парковке может не отреагиро‐
вать, если после начала выполне‐ ния маневра в результате пере‐
строения других автомобилей
пространство, доступное для
парковки, изменится. Система
может распознавать въезды,
арки, дворы и даже перекрестки
как места, доступные для
парковки. После включения пере‐
дачи заднего хода система начи‐
нает маневрирование для въезда
на парковочное место. Удосто‐верьтесь, что выбранное для
парковки место действительно
свободно.
Система не способна распознав‐
ать неровности покрытия,
например, на строительных
площадках. Вся ответственность
возлагается на водителя.
Система предупреждения о препятствиях в боковыхмертвых зонах
Система предупреждения о
препятствиях в боковых мертвых
зонах обнаруживает опасные
объекты в слепых зонах по обе
стороны автомобиля и сообщает
об этом водителю. Если система
обнаруживает объекты, которые
могут быть невидимы во внутрен‐
них и наружных зеркалах, в каждом
из наружных зеркал выводятся
визуальные предупреждающие
сигналы.
Система предупреждения о
препятствиях в боковых мертвых
зонах использует сигналы некото‐
рых датчиков системы упреждаю‐
щей помощи при парковке, распо‐ложенных в переднем и заднем
бамперах автомобиля с левой и
правой сторон.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
● быстро приближающиеся автомобили, находящиеся за
пределами боковых мертвых
зон
● пешеходов, велосипедистов или животных
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Включение
Если автомобиль оснащен 7-
дюймовым цветным информацион‐
ным дисплеем: выберите
« Наблюдение в слепых зонах » на

Вождение и управление автомобилем187домашней странице сенсорного
дисплея. Система включена, если
для просмотра выбран W.
Если автомобиль оснащен 8-
дюймовым цветным информацион‐
ным дисплеем: нажмите Í. На
сенсорном дисплее выберите
раздел «Ассистенты водителя» и
затем « Контроль мертвых зон ».
Система включена, если для
просмотра выбрано Вкл.
В комбинации приборов загорится
и будет постоянно гореть зеленым
светом индикатор B.
Порядок работыЕсли во время движения передним ходом система обнаружит автомо‐
биль в боковой мертвой зоне, в
наружном зеркале заднего вида с
соответствующей стороны заго‐
рится круглый светодиод.
Светодиод загорается немед‐
ленно, если вас обгоняет другой
автомобиль.
Светодиод загорается с задерж‐
кой, если вы медленно обгоняете
другой автомобиль.
Условия работы Для эффективной работы системы
должны быть соблюдены следую‐
щие условия:
● Все автомобили движутся в одном направлении по сосед‐
ним полосам.
● Скорость движения вашего автомобиля составляет от 12
до 140 км/ч.
● Скорость вашего автомобиля превышает скорость обгоняе‐
мого автомобиля не более чем на 10 км/ч.● Скорость обгоняющего вас автомобиля превышает
скорость вашего автомобиля
не более чем на 25 км/ч.
● Движение транспортного потока упорядочено.
● Движение осуществляется по прямой или слегка поворачи‐вающей дороге.
● Автомобиль не буксирует прицеп.
Предупреждения не выдаются в
следующих ситуациях:
● При проезде мимо неподвиж‐ ных объектов (припаркован‐
ных автомобилей, барьеров, фонарных столбов, дорожных
знаков и пр.).
● При встречном разъезде с другими автомобилями.
● Автомобиль движется по изви‐ листой дороге или проходит
крутой поворот.
● При совершении обгона длин‐ номерного транспортного
средства, например грузового
автомобиля или автобуса, или
когда такое ТС обгоняет вас,

188Вождение и управление автомобилемесли данное транспортное
средство одновременно нахо‐ дится в мертвой зоне и в
прямом поле зрения водителя.
● В условиях плотного транс‐ портного потока, когда находя‐
щиеся впереди транспортные
средства могут быть приняты
за длинномерный грузовой
автомобиль или неподвижный
объект.
● При слишком быстром обгоне.
Выключение
Отключить систему можно в меню
сохранения индивидуальных
настроек 3 112. Индикатор B в
комбинации приборов погаснет. Также подается звуковой сигнал
Информация о состоянии системы
сохраняется и после выключения
зажигания.
Система отключается автоматиче‐
ски, если буксируется прицеп,
подключенный к электрической
системе автомобиля.Неисправности
В случае возникновения неисправ‐ности в комбинации приборов
несколько секунд будет мигать B и
загорится надпись F, а на
дисплее появится соответствую‐ щее сообщение. Обратитесь в
сервисный центр дилера или на
станцию техобслуживания для
проведения проверки системы.
Система панорамного обзора
Эта система позволяет выводить
на информационный дисплей изоб‐
ражения с камеры в форме общего вида сверху, который охватывает
пространство вокруг автомобиля
почти на 180°.
В работе системы используются: ● камера заднего вида, устано‐ вленная в задней двери багаж‐ного отделения
● ультразвуковые датчики системы помощи при парковке,установленные в заднем
бампереИнформационный дисплей
делится на две части: справа
отображается вид на автомобиль
сверху, а слева — изображение с
задней камеры. Датчики парковки
дополняют визуальную информа‐
цию (вид на автомобиль сверху),
получаемую от камеры.
Включение
Система панорамного обзора
включается при:
● выборе передачи заднего хода
● движении со скоростью до 10 км/ч
Порядок работы

Вождение и управление автомобилем189Водитель может выбрать режим
отображения сигнала с камеры в
левой части дисплея. Изменить
режим отображения можно в
любой момент во время маневри‐
рования, нажав наэкранную кнопку
в левом нижнем углу дисплея:
● Задний вид
● Автоматический режим ● Увеличенный масштаб
● Панорама на 180°
Изображение на дисплее сразу
переключится в выбранный режим.
По умолчанию включен автомати‐
ческий режим. В этом режиме
система сама выбирает способ
отображения сигнала с камеры,
стандартный или увеличенный
масштаб, ориентируясь на сигналы датчиков парковки.
При выключении зажигания сведе‐
ния о том, какой режим был
выбран, не сохраняются.Задний вид
На дисплее отображается
пространство позади автомобиля.
Расстояние между боковыми
линиями направляющей разметки
соответствует ширине автомобиля
с разложенными зеркалами.
Направление линий изменяется в
зависимости от положения руле‐
вого колеса.
Первая горизонтальная линия
находится на расстоянии
примерно в 30 см от заднего
бампера. Верхние горизонтальные
линии находятся на расстоянии
примерно в один и два метра от
заднего бампера.
Данное представление доступно в
режиме AUTO и в меню выбора
вида.
Автоматический режим
Этот режим включен по умолча‐
нию. По сигналу датчиков парковки в заднем бампере о приближении к
препятствию задний вид смен‐
яется на вид сверху.
Увеличенный масштаб
Камера записывает окружающую
обстановку во время маневрирова‐
ния для воссоздания вида на
заднюю часть автомобиля сверху,
чтобы водителю было проще

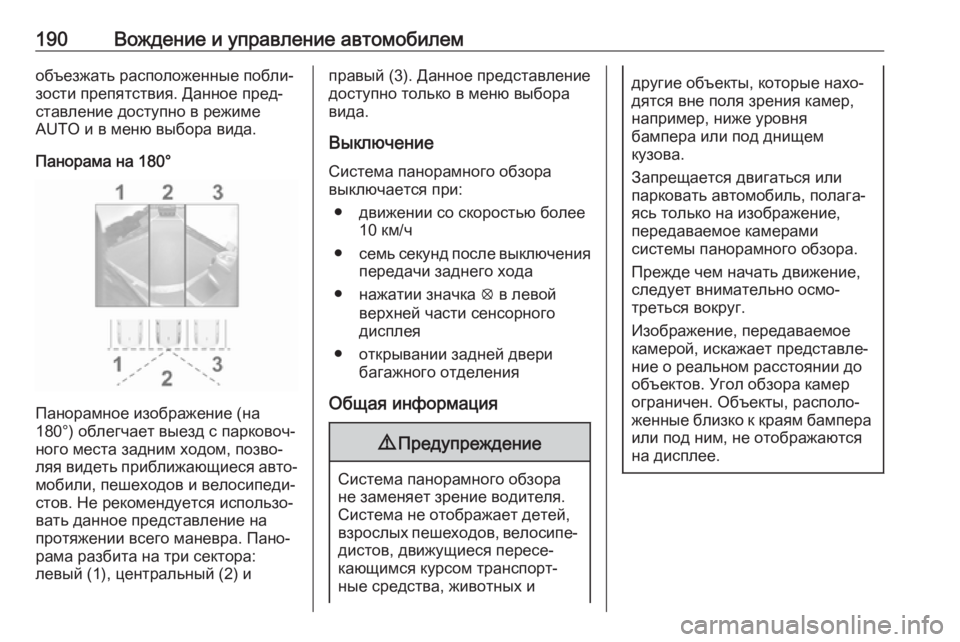

190Вождение и управление автомобилемобъезжать расположенные побли‐зости препятствия. Данное пред‐
ставление доступно в режиме
AUTO и в меню выбора вида.
Панорама на 180°
Панорамное изображение (на
180°) облегчает выезд с парковоч‐
ного места задним ходом, позво‐
ляя видеть приближающиеся авто‐
мобили, пешеходов и велосипеди‐
стов. Не рекомендуется использо‐
вать данное представление на
протяжении всего маневра. Пано‐
рама разбита на три сектора:
левый (1), центральный (2) и
правый (3). Данное представление доступно только в меню выбора
вида.
Выключение
Система панорамного обзора
выключается при:
● движении со скоростью более 10 км/ч
● семь секунд после выключения
передачи заднего хода
● нажатии значка q в левой
верхней части сенсорного
дисплея
● открывании задней двери багажного отделения
Общая информация9 Предупреждение
Система панорамного обзора
не заменяет зрение водителя. Система не отображает детей,
взрослых пешеходов, велосипе‐
дистов, движущиеся пересе‐
кающимся курсом транспорт‐
ные средства, животных и
другие объекты, которые нахо‐
дятся вне поля зрения камер,
например, ниже уровня
бампера или под днищем
кузова.
Запрещается двигаться или
парковать автомобиль, полага‐
ясь только на изображение,
передаваемое камерами
системы панорамного обзора.
Прежде чем начать движение,
следует внимательно осмо‐
треться вокруг.
Изображение, передаваемое
камерой, искажает представле‐
ние о реальном расстоянии до объектов. Угол обзора камер
ограничен. Объекты, располо‐ женные близко к краям бампера
или под ним, не отображаются
на дисплее.
