2017.5 OPEL ZAFIRA C Instruktionsbog (in Danish)

Pleje af bilen2232.Tag pæreholderen ud af reflektor‐
huset.
3. Tag pæren ud af stikket ved at trække.
4. Udskift pæren og forbind den med
stikket.
5. Indsæt og skub pæreholderen ind
i reflektorhuset ved at sætte
tappen i position.
6. Sæt dækslet på, og drej det med uret.
Blinklys fortil (3)
1. Drej pærefatningen mod uret,indtil den er løsnet. Tag pærefat‐
ningen med pæren ud af reflek‐
torhuset.
2. Tag pæren ud af fatningen ved at dreje mod uret og trække.
3. Udskift og indsæt en ny pære i fatningen og drej med uret.
4. Indsæt pærefatningen i reflektor‐ huset og drej med uret.
Lysdiodeforlygter Forlygter til nær- og fjernlys, parke‐ringslys, kørelys og blinklys er bereg‐
net til lysdioder og kan ikke skiftes.
Få lygterne repareret på et værksted
ved svigt.
Tågelygter Man får adgang til pærerne fra bilens
underside.

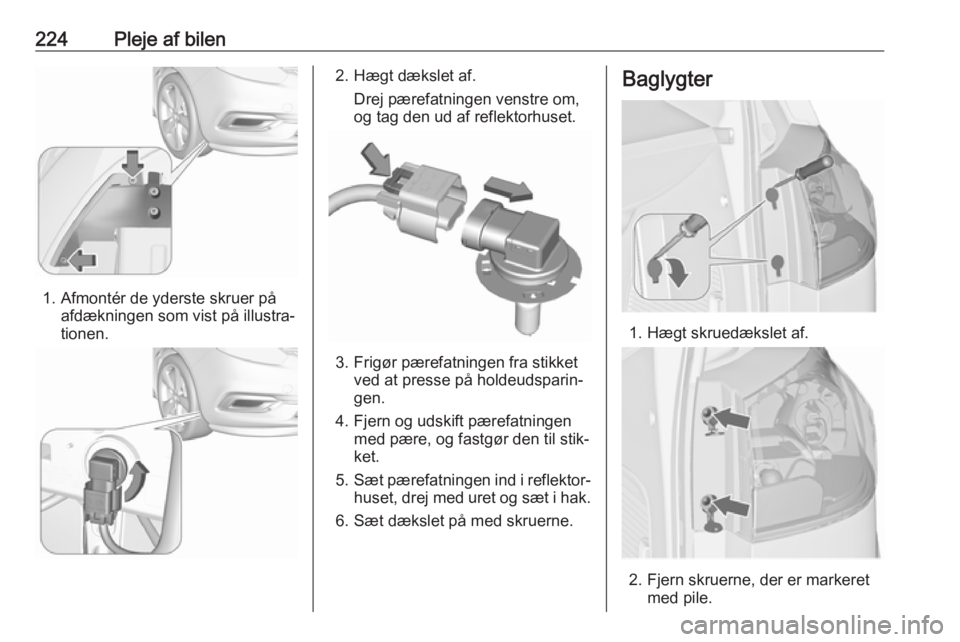

224Pleje af bilen
1. Afmontér de yderste skruer påafdækningen som vist på illustra‐
tionen.
2. Hægt dækslet af.
Drej pærefatningen venstre om,
og tag den ud af reflektorhuset.
3. Frigør pærefatningen fra stikket ved at presse på holdeudsparin‐
gen.
4. Fjern og udskift pærefatningen med pære, og fastgør den til stik‐
ket.
5. Sæt pærefatningen ind i reflektor‐
huset, drej med uret og sæt i hak.
6. Sæt dækslet på med skruerne.
Baglygter
1. Hægt skruedækslet af.
2. Fjern skruerne, der er markeret med pile.

Pleje af bilen225
3. Træk forsigtigt lygteenheden fraholdetappene og fjern den.
4. Løsn stikket fra lygteenheden.
5. Fjern og udskift pæren ved at dreje pærefatningen.
Blinklys ( 1)
Baglygter ( 2)
Bremselygtepære ( 3)
Baglygter med lysdiode (LED) til
bag- og bremselygter
Kun blinklyset ( 1) kan udskiftes.
Fjern og udskift pæren ved at
dreje pærefatningen.
6. Slut stikket til lygteenheden.
7. Sæt lygteenheden på holdetap‐ pene, og montér lygteenheden
ved hjælp af skruerne.
8. Tilslut skruedækslet.
Baklys (4) i bagklappen
1. Åbn bagklappen, og fjern dæks‐ let.

226Pleje af bilen2. Drej pæreholderen mod uret ogfjern den fra reflektoren.
3. Tag pæren ud af fatningen ved attrække.
4. Udskift og indsæt en ny pære i fatningen.
5. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
6. Sæt dækslet på.
Tågebaglygte
Man får adgang til pærerne fra bilens
underside.
1. Drej pærefatningen venstre om, og tag den ud af reflektoren.
2. Tag pæren ud af fatningen ved atdreje mod uret.
3. Udskift og indsæt ny pære i fatnin‐
gen ved at dreje med uret.
4. Sæt pærefatningen ind i reflekto‐ ren, drej med uret og sæt i hak.
Kontrol af pærer
Tilslut tændingen, aktiver og kontrol‐
ler alle lysfunktioner.
Sideblink
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.

Pleje af bilen227
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til
siden og udløs fjederen. Tag
afdækningen af.
2. Tag pæren ud af fatningen ved at trække.
3. Udskift pæren og sæt den i fatnin‐
gen.
4. Skub dækslet ind i lygtehuset.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet på et værksted.
Lampe i lastrum Få pærerne udskiftet på et værksted.

228Pleje af bilenInstrumentlys
Få pærerne udskiftet på et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● fortil i venstre side af motorrum‐ met
● i venstrestyrede biler i kabinen bag opbevaringsrummet,
henholdsvis i højrestyrede biler
bag handskerummet
● bag et dæksel i venstre side af lastrummet
Inden man udskifter en sikring, skal der slukkes for den pågældende
kontakt, og tændingen afbrydes.
Der findes forskellige typer sikringer i bilen.

Pleje af bilen229Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke
udskiftes, før årsagen til fejlen er
fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang Der sidder en sikringstang i sikrings‐boksen i motorrummet.
Sæt sikringstangen på sikringen
oppefra eller fra siden, alt efter
sikringstypen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.

230Pleje af bilenNr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning/tændingssystem4Brændstofindsprøjtning/
tændingssystem5–6Sidespejlvarme/tyverialarm7Blæserstyring/motorsty‐
reenhed/gearkasse-styreenhed8Lambdasonde/motorkøling9Bagrudesensor10Batterisensor11Bagklapåbning12Adaptive forlygter/automatisk
tilkobling af nærlys13ABS14Bagrudevisker15MotorstyreenhedNr.Strømkreds16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21Elcenter bagi22Venstre fjernlys (halogen)23–24Højre forlygte (LED)25Venstre forlygte (LED)26Tågeforlygter27Dieselolieopvarmning28Stop-start-system29Elektrisk parkeringsbremse30ABS31Adaptiv cruise control32Airbag
