2017.5 OPEL ZAFIRA C Instruktionsbog (in Danish)

Opbevaring87
Eksempel på dækning af nedklappet
ryglæn på anden sæderække og ét
nedklappet sæde på tredje sæde‐
række.
Skinner og kroge i
bagagerummet
Sæt krogene ind i skinnerne i den
ønskede position: Sæt krogen ind i
skinnens øverste not og tryk den ind i
den nederste not.
Surrekroge
Fastsurringskrogene i bagagerum‐
met er beregnet til sikring af trans‐
portgenstande mod at forskubbe sig,
f.eks. med remme eller bagagenet.
Lastorganiseringssystem
FlexOrganizer er et fleksibelt system
til opdeling af bagagerummet.
Systemet består af:
● adaptere
● netlommer
● kroge
● variabelt lastnet

88OpbevaringKomponenterne monteres i skinner
på begge sidepaneler ved hjælp af
adaptere og kroge.
Montering af adaptere i skinnerne
Vip gribepladen op. Sæt adapteren
ind i skinnens øverste og nederste
rille, skub til den ønskede position.
Adapteren låses ved at vippe gribe‐
pladen op. Gribepladen fjernes ved at
vende pladen nedad og tage den ud
af skinnen.
Variabelt skillenet
Isæt adaptere i den ønskede position i skinnerne. Før de to halvdele af
nettets stænger sammen.
Monteringen foretages ved at presse
stængerne lidt sammen, hvorefter de
sættes ind i de dertil beregnede
åbninger i adapterne.
Afmonteringen foretages ved at
presse netstængerne sammen og fjerne dem fra adapterne.
Netlomme
Isæt adaptere i den ønskede position i skinnerne. Netlommen kan hænges
på adapterne.

Opbevaring89Montering af kroge i skinnerne
Isæt krogen i ønsket position, først i
skinnens øverste rille. Derefter tryk‐
kes den ind i den nederste rille.
Krogen fjernes ved først at trække
den ud af den øverste rille.
Lastnet foran bagklappen
Montere direkte foran bagklappen.
Før monteringen trykkes de fire ende‐
stykker af nettets stang ind ved at
dreje hvert endestykke mod uret.
Monteringen foretages ved at presse
stængerne sammen og indsætte i
åbningerne på bagklappens ramme.
Den længste stang skal sættes i
foroven.
Ved afmonteringen trykkes netstan‐
gen sammen og tages ud.
Sikkerhedsnet
Sikkerhedsnettet kan monteres bag
sæderne i anden sæderække eller
bag forsæderne.
Der må ikke transporteres personer,
som befinder sig bag sikkerhedsnet‐
tet.
Montering bag sæderne i anden
sæderække
● Der er monteringsåbninger på begge sider i tagrammen over
sæderne i anden sæderække:
Hæng stangen til nettet op i den
ene side og sæt den i hak, pres

90Opbevaringstangen sammen, og hæng den
op og sæt den i hak på den anden side.
● Fastgør krogene på sikkerheds‐ nettets stropper til de forreste
surrekroge på begge sider i last‐
rummet.
● Spænd begge stropper ved at trække i den løse ende.
Montering bag forsæderne
● Der er monteringsåbninger påbegge sider i tagrammen over
forsæderne: Hæng stangen til
nettet op i den ene side og sæt
den i hak, pres stangen sammen, og hæng den op og sæt den i hak
på den anden side.
● Fastgør krogene på sikkerheds‐ nettets stropper til surrekrogenepå begge sider i gulvet foran
sæderne.
● Spænd begge stropper ved at trække i den løse ende.

Opbevaring91Afmontering
Tryk på knappen på strammeren for
at slække remmen på begge sider.
Frigør krogene fra surrekrogene.
Afhægt sikkerhedsnettets stænger
fra beslagene i tagrammen. Rul nettet sammen og fastgør det med en rem.
Placering Åbn dækslet til opbevaringsrummet i
lastrummets gulv foran bagklappen.
Læg sikkerhedsnettet i opbevarings‐
rummet, og luk dækslet.
Udfoldelige fralæggeborde Findes bag på forsæderne.
Åbnes ved at trække opad, indtil de
går i hak.
Fold bordene ned ved at trykke nedad over modstanden.
Læg ikke tunge genstande på klap‐
bordet.
Advarselstrekant
Placer advarselstrekanten i opbeva‐
ringsrummet i lastrummets gulv foran
bagklappen.
Førstehjælpskasse Førstehjælpskassen og refleksve‐
sten opbevares under førersædet.

92Opbevaring
Brug remmene til at fastgøre.
På en anden version er førstehjælps‐kassen placeret i en opbevaringsboks
under førersædet. Skyd til anordnin‐
gen for at åbne eller lukke kassen.Tagbagagebærer
Af hensyn til sikkerheden og for at
undgå beskadigelse af taget anbefa‐
ler vi, at De bruger et tagbagage‐
bærersystem, der er godkendt til bilen. Kontakt dit værksted for yderli‐
gere information.
Følg tagbagagebærerens betjenings‐ vejledning. Afmonter tagbagagebæ‐
reren, når den ikke bruges.
Montering af tagbagagebærer
Biler med tagræling

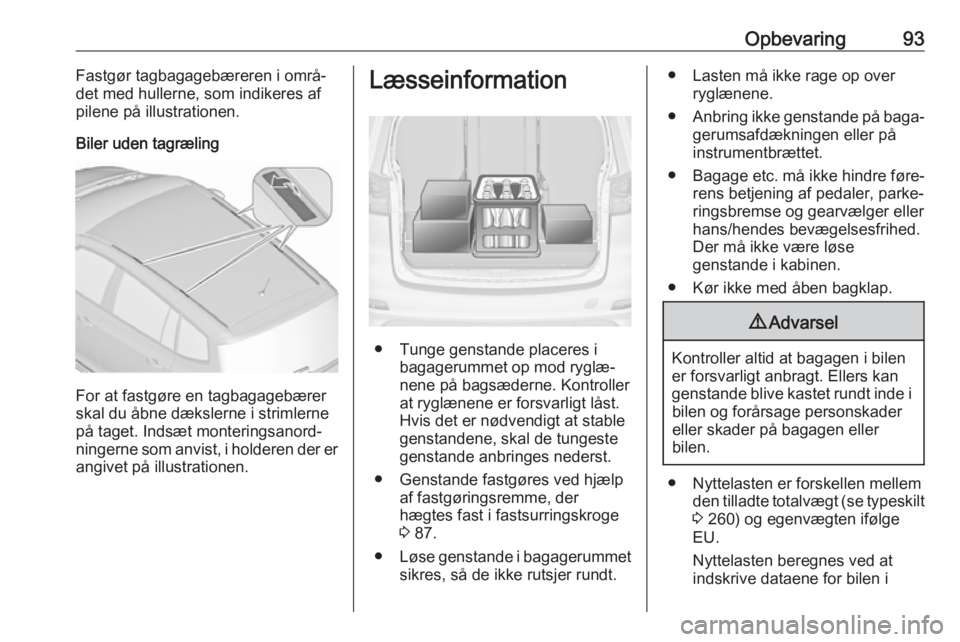

Opbevaring93Fastgør tagbagagebæreren i områ‐
det med hullerne, som indikeres af
pilene på illustrationen.
Biler uden tagræling
For at fastgøre en tagbagagebærer
skal du åbne dækslerne i strimlerne
på taget. Indsæt monteringsanord‐
ningerne som anvist, i holderen der er
angivet på illustrationen.
Læsseinformation
● Tunge genstande placeres i bagagerummet op mod ryglæ‐
nene på bagsæderne. Kontroller
at ryglænene er forsvarligt låst.
Hvis det er nødvendigt at stable
genstandene, skal de tungeste
genstande anbringes nederst.
● Genstande fastgøres ved hjælp af fastgøringsremme, der
hægtes fast i fastsurringskroge
3 87.
● Løse genstande i bagagerummet
sikres, så de ikke rutsjer rundt.
● Lasten må ikke rage op over ryglænene.
● Anbring ikke genstande på baga‐
gerumsafdækningen eller på
instrumentbrættet.
● Bagage etc. må ikke hindre føre‐
rens betjening af pedaler, parke‐
ringsbremse og gearvælger eller
hans/hendes bevægelsesfrihed.
Der må ikke være løse
genstande i kabinen.
● Kør ikke med åben bagklap.9 Advarsel
Kontroller altid at bagagen i bilen
er forsvarligt anbragt. Ellers kan genstande blive kastet rundt inde i bilen og forårsage personskader
eller skader på bagagen eller
bilen.
● Nyttelasten er forskellen mellem den tilladte totalvægt (se typeskilt
3 260) og egenvægten ifølge
EU.
Nyttelasten beregnes ved at
indskrive dataene for bilen i

94Opbevaringvægttabellen forrest i denne
håndbog.
Køreklar vægt ifølge EF omfatter førerens vægt (68 kg), bagage
( 7 kg) og alle væsker (brændstof‐
tank 90 % fyldt).
Specialudstyr og tilbehør øger
egenvægten.
● Kørsel med taglast øger bilens følsomhed over for sidevind oggør bilen vanskeligere at manøv‐
rere på grund af dens højere
tyngdepunkt. Lasten skal forde‐
les jævnt og fastgøres forsvarligt
med remme. Dæktrykket og
bilens hastighed tilpasses efter
belastningstilstanden. Kontroller
med jævne mellemrum, om
lasten sidder fast, og efterspænd remmene.
Kør ikke hurtigere end 120 km/h.
Den tilladte taglast er 75 kg for
biler uden tagræling og 100 kg for biler med tagræling. Tagbelast‐
ningen er den samlede vægt af
tagbagagebærer og last.
