Soins du véhicule1839Danger
S'assurer que le contact est
complètement coupé (le véhicule
ne doit pas être en arrêt automati‐ que) avant de connecter ou de
déconnecter la batterie du
véhicule.
Système d'arrêt-démarrage
3 144.
Remplacement de la batterie du
véhicule
Dans les véhicules équipés d'une
batterie AGM (fibre de verre absor‐
bante), veiller à faire remplacer la
batterie par une autre batterie AGM.Une batterie AGM se reconnaît à l'éti‐ quette sur la batterie. Nous recom‐
mandons d'utiliser une batterie d'ori‐
gine Opel.
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
de véhicule Opel d'origine peut
réduire les performances du
système Stop/Start.
Prendre contact avec un atelier pour
faire remplacer la batterie du
véhicule.
Système d'arrêt-démarrage 3 144.
Charge de la batterie du véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la
tension de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la
batterie du véhicule peut être
endommagée.
9 Danger
Assurer une ventilation adéquate
lors de la charge de la batterie. Il y
a un risque d'explosion si on laisse s'accumuler les gaz générés
pendant la charge !
Démarrage par câbles auxiliaires
3 210.

184Soins du véhiculeÉtiquette d'avertissement
Signification des symboles :● Pas d'étincelle ou de flamme nue, interdit de fumer.
● Toujours protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.
● Consulter le manuel d'utilisation pour de plus amples informa‐
tions.
● Des gaz explosifs peuvent être présents à proximité de la batte‐
rie.
Batterie supplémentaire En fonction de l'équipement auxiliairedu véhicule, certains modèles
peuvent disposer d'une batterie
supplémentaire qui se trouve sous le
siège passager avant.
Remarque
La batterie supplémentaire est
connectée automatiquement à la batterie principale du véhicule
uniquement pendant que le moteur
du véhicule tourne. Il n'est pas
nécessaire de la déconnecter
manuellement avant la déconnexion de la batterie principale du véhicule
ou avant le démarrage par câbles
auxiliaires du véhicule.
Démarrage par câbles auxiliaires
3 210.Filtre à gazole (diesel)
Le filtre à gazole (diesel) est acces‐
sible sous le véhicule.
Purger l'eau résiduelle du filtre à
chaque vidange d'huile moteur.
Placer un récipient sous le carter du
filtre. Desserrer la vis moletée de la
partie inférieure du filtre, d'environ un
tour afin de purger l'eau.
Le filtre est vidé dès que le carburant diesel sans eau émerge. Resserrer la
vis.

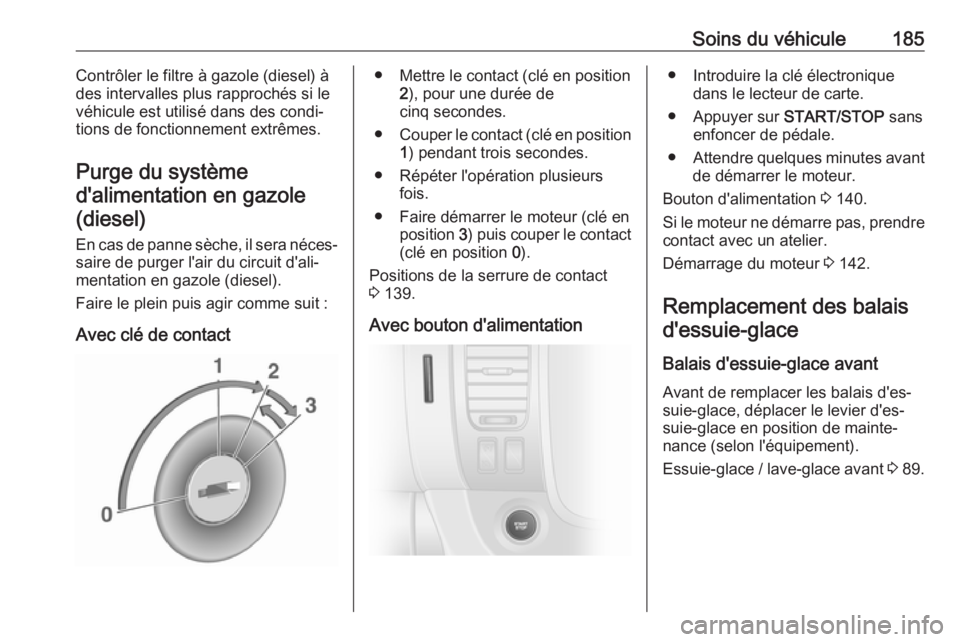

Soins du véhicule185Contrôler le filtre à gazole (diesel) à
des intervalles plus rapprochés si le
véhicule est utilisé dans des condi‐
tions de fonctionnement extrêmes.
Purge du système d'alimentation en gazole(diesel)
En cas de panne sèche, il sera néces‐ saire de purger l'air du circuit d'ali‐
mentation en gazole (diesel).
Faire le plein puis agir comme suit :
Avec clé de contact● Mettre le contact (clé en position 2), pour une durée de
cinq secondes.
● Couper le contact (clé en position
1 ) pendant trois secondes.
● Répéter l'opération plusieurs fois.
● Faire démarrer le moteur (clé en position 3) puis couper le contact
(clé en position 0).
Positions de la serrure de contact 3 139.
Avec bouton d'alimentation● Introduire la clé électronique dans le lecteur de carte.
● Appuyer sur START/STOP sans
enfoncer de pédale.
● Attendre quelques minutes avant
de démarrer le moteur.
Bouton d'alimentation 3 140.
Si le moteur ne démarre pas, prendre contact avec un atelier.
Démarrage du moteur 3 142.
Remplacement des balais d'essuie-glace
Balais d'essuie-glace avant
Avant de remplacer les balais d'es‐
suie-glace, déplacer le levier d'es‐
suie-glace en position de mainte‐
nance (selon l'équipement).
Essuie-glace / lave-glace avant 3 89.

186Soins du véhicule
Soulever le bras d'essuie-glace,
enfoncer le bouton pour libérer le
balai d'essuie-glace et l'enlever.
Fixer un nouveau balai de l'essuie-
glace légèrement à un angle par
rapport au bras de l'essuie-glace
jusqu'à ce qu'il s'encliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la lunette
arrière
Soulever le bras d'essuie-glace,
appuyer sur les languettes de main‐
tien pour désengager la raclette de
l'essuie-glace et lever pour déposer.
Abaisser le bras d'essuie-glace avec
précaution.
Lors de la fixation d'une nouvelle
raclette d'essuie-glace, vérifier son
engagement.
Remplacement des
ampoules
Couper le contact et activer les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Vérification d'ampoule Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.
Phares Feux de croisement et feux de
route
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.

Soins du véhicule187
1. Retirer le cache de protection enle faisant tourner dans le sens
antihoraire.
2. Détacher le connecteur de câblage.
3. Libérer l'attache de maintien (voir l'illustration) et enlever l'ampoule.
4. Remplacer l'ampoule et monter l'attache de maintien de sorte que
l'ampoule soit correctement orien‐ tée.
5. Refixer le connecteur de câblage et le couvercle de protection.
Feux latéraux/feux de jour
1. Retirer le cache de protection en le faisant tourner dans le sens
antihoraire.
2. Relâcher les agrafes de retenue et extraire la douille d'ampoule du
boîtier du réflecteur.
3. Remplacer l'ampoule.
4. Poser la douille d'ampoule dans le
boîtier du réflecteur et engager les
agrafes de retenue.
5. Placer le couvercle de protection.
Feux antibrouillard
Accéder à l'ampoule de feu antibrouil‐ lard avant, sous le véhicule.
1. Sur le côté gauche du véhicule, relâcher l'agrafe de retenue et
ouvrir le couvercle d'accès.
Sur le côté droit du véhicule,
déposer les deux vis et les agra‐
fes de retenue pour retirer le
couvercle d'accès.
2. Détacher le connecteur de câblage.
3. Tourner la douille d'ampoule dans
le sens antihoraire et enlever l'am‐ poule.

188Soins du véhicule4. Remplacer l'ampoule et installerla douille d'ampoule.
5. Rebrancher le connecteur
6. Sur le côté gauche du véhicule, fermer le couvercle d'accès.
Sur le côté droit du véhicule,
poser le couvercle d'accès et
reposer les deux vis.
Clignotants avant
1. Enlever la douille de l'ampoule du
boîtier de réflecteur en faisant
tourner dans le sens antihoraire.
2. Remplacer l'ampoule.
3. Placer la douille de l'ampoule dans le boîtier du réflecteur.
Feux arrière
Feu stop, clignotant et feu arrière Ouvrir les portes arrière/le hayon pouraccéder aux feux arrière.
1. Déposer les trois boulons (en utili‐
sant l'outil fourni).
2. Tirer avec précaution l'ensemble de feu des broches de maintien du
côté extérieur et l'enlever.
3. Débrancher le connecteur de l'en‐
semble de lampes.
4. Tourner la douille d'ampoule en sens antihoraire pour la détacher
de la lampe.
5. Remplacer l'ampoule.
6. Pousser la douille d'ampoule dans la lampe, puis la tourner en
sens horaire pour la fixer.
7. Refixer le connecteur de câblage à l'ensemble de lampes et vérifier
qu'il est correctement positionné.

Soins du véhicule1898. Remettre l'ensemble de lampesdans sa position d'origine en véri‐
fiant qu'il est bien en place sur les goupilles de retenue.
9. Remplacer les trois boulons.
Clignotants latéraux
1. Libérer l'ensemble de feu de l'aile
en libérant les attaches à l'aide
d'un outil adapté et soulever l'en‐
semble de feu de l'ouverture pour
le sortir.
2. Enlever la douille de l'ampoule de
l'ensemble de lampe en la faisant tourner dans le sens antihoraire et remplacer l'ampoule.
3. Placer la douille d'ampoule dans l'ensemble de feu et installer l'en‐
semble de feu dans l'ouverture.
Troisième feu stop
Portes arrière 1. Ouvrir les portes arrière.
2. Retirer les deux boulons de l'inté‐ rieur des portes arrière.
3. Depuis l'extérieur du véhicule, retirer le support d'ampoule en
relâchant les agrafes au moyen
d'un tournevis à lame plate.
4. Remplacer l'ampoule.
5. Poser le support d'ampoule et replacer les deux boulons.
Hayon 1. Ouvrir le hayon.

190Soins du véhicule
2. Déposer les deux boulons duhayon.
3. Depuis l'extérieur du véhicule, retirer le support d'ampoule en
relâchant les agrafes au moyen
d'un tournevis à lame plate.
4. Remplacer l'ampoule.
5. Poser le support d'ampoule et replacer les deux boulons.
Feu de recul
1. Déposer les deux boulons (en utilisant l'outil fourni) et déposer
l'ensemble de lampes.
2. Débrancher le connecteur de l'en‐
semble de lampes.
3. Tourner le boîtier d'ampoule dans
le sens antihoraire pour le déta‐
cher de l'ensemble du feu.
4. Remplacer l'ampoule inférieure.
5. Pousser la douille d'ampoule dans l'ensemble du feu, puis la
tourner dans le sens horaire pour
la fixer.
6. Rebrancher le connecteur sur l'ensemble de lampes.
7. Poser l'ensemble de lampes avec
les deux boulons.
