Portaobjetos79Apertura
Para acceder a cada caja portaobje‐
tos, primero, suelte el cojín del
asiento sujetando la correa situada en el borde frontal del cojín y tirando
del cojín hacia arriba, después,
deslice el cojín del asiento suave‐
mente hacia delante.
A continuación, tire hacia arriba de la
parte trasera del cojín del asiento
para abrirlo.
Desmontaje
La caja portaobjetos se puede extraer
también al abrir el cojín del asiento.
Tire hacia arriba para sacar el anillo
de retención del interior de la caja,
después, deslice la caja hacia fuera
desde debajo del asiento.
Vuelva a colocar la caja portaobjetos
cuando no la utilice.
Cierre
Para cerrar, pliegue la banqueta del
asiento empujándola ligeramente
hacia atrás y, a continuación,
presione su parte delantera hacia
abajo para anclarla.
Al plegarla, tire de la cinta también
para poder ajustar la posición de la
banqueta del asiento para adaptarla
a la posición que desee.
Ajuste de los asientos 3 49, Asientos
traseros 3 52.
Característica de carga pasante

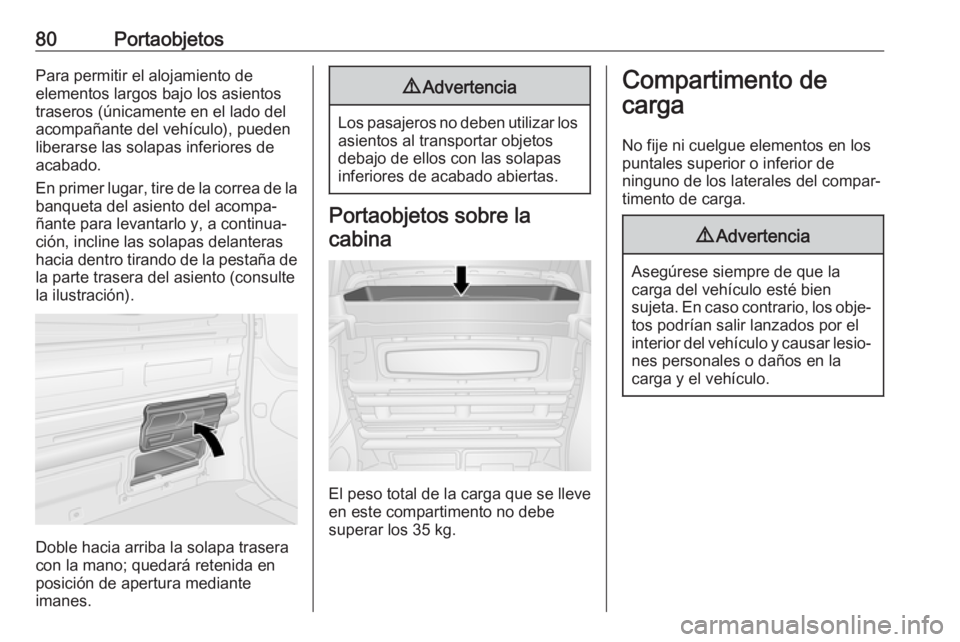

80PortaobjetosPara permitir el alojamiento de
elementos largos bajo los asientos
traseros (únicamente en el lado del
acompañante del vehículo), pueden
liberarse las solapas inferiores de
acabado.
En primer lugar, tire de la correa de la banqueta del asiento del acompa‐
ñante para levantarlo y, a continua‐
ción, incline las solapas delanteras
hacia dentro tirando de la pestaña de
la parte trasera del asiento (consulte
la ilustración).
Doble hacia arriba la solapa trasera
con la mano; quedará retenida en
posición de apertura mediante
imanes.
9 Advertencia
Los pasajeros no deben utilizar los
asientos al transportar objetos
debajo de ellos con las solapas
inferiores de acabado abiertas.
Portaobjetos sobre la
cabina
El peso total de la carga que se lleve
en este compartimento no debe
superar los 35 kg.
Compartimento de
carga
No fije ni cuelgue elementos en los
puntales superior o inferior de
ninguno de los laterales del compar‐
timento de carga.9 Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien
sujeta. En caso contrario, los obje‐ tos podrían salir lanzados por elinterior del vehículo y causar lesio‐ nes personales o daños en la
carga y el vehículo.

Portaobjetos81
Utilice las asas de sujeción, situadas
junto a las puertas laterales correde‐
ras y trasera, para ayudar a entrar y salir del compartimento de carga.
Cubierta del compartimentode carga
Bandeja portaobjetos trasera No coloque objetos muy pesados o
con bordes afilados sobre la bandeja
portaobjetos trasera.
La carga máxima permitida es de
50 kg.La bandeja portaobjetos trasera se
puede montar en dos posiciones,
por ejemplo, en la posición superior o en la posición inferior.
La bandeja portaobjetos trasera
también puede plegarse hacia arriba,
permitiendo una mayor flexibilidad en
el compartimento de carga.
Desmontaje
Para desmontarla, suelte la bandeja
portaobjetos de sus fijaciones de
ambos lados.
Si los asientos traseros 3 52 están
plegados, desmonte la bandeja
portaobjetos y guárdela en posición
horizontal delante de los asientos
traseros plegados.
Montaje
Vuelva a montar la bandeja portaob‐
jetos enclavándola en las sujeciones
en ambos lados.
Argollas
Las argollas están montadas en el
piso del compartimento de carga y
sirven para sujetar la carga y evitar
que se deslice con correas de amarre
o una red portaobjetos.

82Portaobjetos
Las argollas pueden encontrarse en
el suelo del vehículo y/o en los late‐
rales. El número y la posición de argollas pueden variar dependiendo
del vehículo.
En función del vehículo, puede haber
argollas detrás de un revestimiento
en la pared lateral. Para acceder a la
argolla, desmonte el revestimiento
tirando de él hacia arriba y colóquelo
en uno de los bolsillos de almacena‐
miento traseros.
La fuerza máxima aplicada a las
argollas no debe exceder los
500 daN/5 kN/5000 N.
En función del país, la fuerza máxima
se puede mostrar en una etiqueta.
Nota
Las especificaciones contenidas en
la etiqueta siempre tienen prioridad
respecto a los datos facilitados en
este manual.
Información sobre la carga 3 84.
Red de seguridad
La red de seguridad puede montarse detrás de los asientos delanteros o de
los asientos traseros.
No se deben transportar personas
detrás de la red de seguridad.
Montaje

Portaobjetos83Suelte las cubiertas del forro del
techo (empleando un destornillador
de cabeza plana) para acceder a los
soportes y, a continuación, intro‐
duzca las barras de la red del
compartimento de carga en las posi‐ ciones de montaje izquierda y dere‐
cha y fije.
Fije las correas a las argollas o anillas detrás de los asientos, después,
tense las correas.
Desmontaje
Libere la tensión de las correas y desenganche las correas de las argo‐ llas o anillas. Saque las barras de lared de sus posiciones de montaje y
cierre las cubiertas.
Rejilla del compartimento de carga
Los vehículos con una ventanilla en
el mamparo de la cabina pueden
incluir una rejilla metálica en el lado
del compartimento de carga.
En función del vehículo, los modelos
sin mamparo de cabina pueden
incluir mallas de retención detrás de
los asientos delanteros.

84PortaobjetosLos vehículos Combi pueden incluir
una malla de retención detrás de los
asientos de la 2ª fila.
Nota
La rejilla o malla proporciona protec‐ ción contra la caída de objetos del
compartimento de carga en caso de una frenada brusca, un cambio de
dirección repentino o un accidente.
Información sobre la carga 3 84.
Triángulo de advertencia
El triángulo de advertencia puede ir
alojado en el espacio que hay debajo
de los asientos.
Portaobjetos bajo el asiento 3 78.
Botiquín El botiquín puede ir alojado en elespacio que hay debajo de los asien‐
tos.
Portaobjetos bajo el asiento 3 78.Sistema portaequipajes
de techo
Portaequipajes de techo
Por motivos de seguridad y para
evitar daños en el techo, se reco‐
mienda usar el sistema de portaequi‐
pajes de techo homologado para su
vehículo. Para más información,
póngase en contacto con su taller.
Siga las instrucciones de montaje y desmonte el portaequipajes cuando
no se vaya a utilizar.
Nota
Si se instalan neumáticos de
tamaño 215/60 R17 C, consulte a un taller antes de instalar un portaequi‐
pajes de techo.
Consulte "Información de carga" a
continuación para obtener más infor‐
mación.Información sobre la
carga
● En el compartimento de carga, los objetos pesados deben distri‐buirse uniformemente y colo‐carse lo más hacia delante posi‐
ble. Si se pueden apilar los obje‐
tos, los más pesados deben colo‐
carse abajo.
● Asegure los objetos con correas de amarre fijadas a las argollas
3 81.
● Asegure los objetos sueltos en el
compartimento de carga paraevitar su deslizamiento.
● Cuando se transporten objetos en el compartimento de carga,
los respaldos de los asientos
traseros no deben estar inclina‐
dos hacia delante.
● La carga no debe sobresalir por encima del borde superior de los
respaldos.
● No coloque ningún objeto sobre el cuadro de instrumentos.

Portaobjetos85● La carga no debe obstaculizar elaccionamiento de los pedales, el
freno de estacionamiento o la
palanca de cambios, ni impedir la libertad de movimientos del
conductor. No se deben dejar
objetos sueltos en el habitáculo.
● No conduzca con el comparti‐ mento de carga abierto. Además,la placa de matrícula sólo se
puede ver e iluminar correcta‐
mente si las puertas están cerra‐
das.9 Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien
sujeta. En caso contrario, los obje‐ tos podrían salir lanzados por elinterior del vehículo y causar lesio‐ nes personales o daños en la
carga y el vehículo.
● La carga útil es la diferencia entre
el peso máximo autorizado delvehículo (véase la placa de
características 3 221) y el peso
en vacío según norma CE.
Para calcular la carga útil, intro‐ duzca los datos de su vehículoen la tabla de pesos que figura al
principio de este manual.
El peso en vacío según norma CE incluye los pesos calculados
para el conductor (68 kg), el equi‐ paje (7 kg) y todos los líquidos
(depósito de combustible lleno al
90%).
El equipamiento opcional y los
accesorios aumentan el peso en
vacío.
● Conducir con carga en el techo aumenta la sensibilidad del
vehículo a los vientos laterales y
tiene un efecto negativo sobre la
maniobrabilidad debido a la
elevación del centro de grave‐
dad. Distribuya la carga unifor‐ memente y asegúrela con
correas de sujeción. Ajuste la presión de los neumáticos y la
velocidad del vehículo a las
condiciones de carga.
Compruebe y vuelva a apretar
las correas con frecuencia.
No conduzca a más de
120 km/h.La carga permitida en el techo es de 200 kg para versiones de
altura de techo H1 y de 150 kg
para versiones de altura de techo
H2 (sin incluir conversiones de
cabina plataforma). La carga
sobre el techo es la suma de la
carga y del peso del portaequi‐
pajes.

86Instrumentos y mandosInstrumentos y
mandosMandos ........................................ 87
Ajuste del volante ......................87
Mandos en el volante ................87
Bocina ....................................... 87
Mandos de la columna de la dirección ................................... 87
Limpia/lavaparabrisas ...............88
Limpia/lavaluneta ......................89
Temperatura exterior .................89
Reloj .......................................... 90
Tomas de corriente ...................91
Encendedor de cigarrillos ..........92
Ceniceros .................................. 92
Testigos luminosos e indicado‐
res ................................................ 93
Cuadro de instrumentos ............93
Velocímetro ............................... 93
Cuentakilómetros ......................94
Cuentakilómetros parcial ...........94
Cuentarrevoluciones .................94
Indicador de combustible ..........94
Indicador de ahorro de combustible .............................. 96
Indicación de servicio ................96Testigos de control ....................97
Intermitentes ............................ 100
Recordatorio del cinturón de seguridad ................................ 100
Airbags y pretensores de cinturones ............................... 100
Desactivación de los airbags ...101
Sistema de carga ....................101
Testigo de averías ...................101
Revisión urgente del vehículo . 101
Pare el motor ........................... 102
Sistema de frenos ...................102
Sistema antibloqueo de frenos (ABS) ...................................... 102
Cambio a una marcha más larga ....................................... 102
Programa electrónico de estabilidad .............................. 103
Programa electrónico de estabilidad desactivado
(OFF) ...................................... 103
Temperatura del refrigerante del motor ...................................... 103
Precalentamiento ....................103
AdBlue ..................................... 103
Sistema de control de presión de los neumáticos .......................104
Presión de aceite del motor .....104
Modo de ahorro de combustible ............................ 105Nivel de combustible bajo .......105
Sistema stop-start ...................105
Luces exteriores ......................105
Luz de carretera ......................105
Luces antiniebla ......................105
Piloto antiniebla .......................105
Regulador de velocidad ...........105
Tacógrafo ................................ 106
Puerta abierta .......................... 106
Pantallas de información ...........106
Centro de información del conductor ................................ 106
Pantalla de información ...........106
Mensajes del vehículo ...............107
Avisos acústicos ......................108
Nivel de aceite del motor .........108
Ordenador de a bordo ...............109
Tacógrafo ................................... 111
