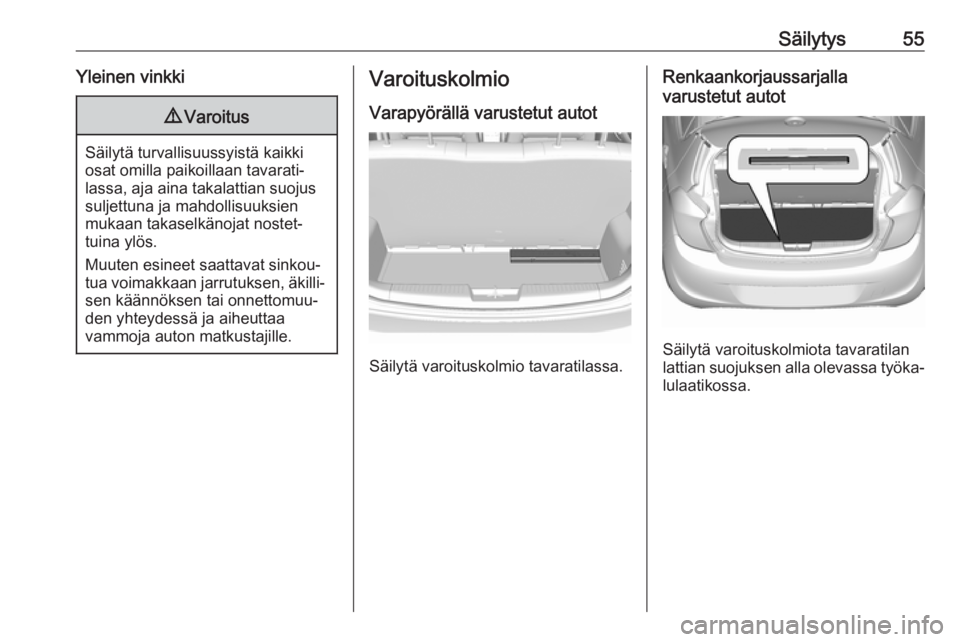

Säilytys55Yleinen vinkki9Varoitus
Säilytä turvallisuussyistä kaikki
osat omilla paikoillaan tavarati‐
lassa, aja aina takalattian suojus
suljettuna ja mahdollisuuksien
mukaan takaselkänojat nostet‐
tuina ylös.
Muuten esineet saattavat sinkou‐
tua voimakkaan jarrutuksen, äkilli‐ sen käännöksen tai onnettomuu‐
den yhteydessä ja aiheuttaa
vammoja auton matkustajille.
Varoituskolmio
Varapyörällä varustetut autot
Säilytä varoituskolmio tavaratilassa.
Renkaankorjaussarjalla
varustetut autot
Säilytä varoituskolmiota tavaratilan
lattian suojuksen alla olevassa työka‐
lulaatikossa.

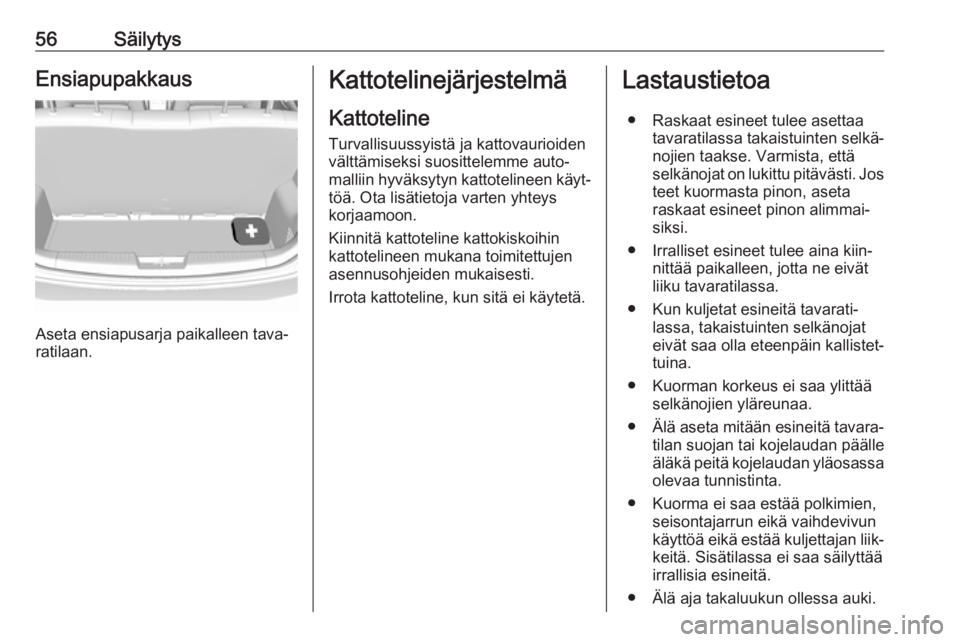

56SäilytysEnsiapupakkaus
Aseta ensiapusarja paikalleen tava‐
ratilaan.
Kattotelinejärjestelmä
Kattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä. Ota lisätietoja varten yhteys
korjaamoon.
Kiinnitä kattoteline kattokiskoihin
kattotelineen mukana toimitettujen
asennusohjeiden mukaisesti.
Irrota kattoteline, kun sitä ei käytetä.Lastaustietoa
● Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että
selkänojat on lukittu pitävästi. Jos
teet kuormasta pinon, aseta
raskaat esineet pinon alimmai‐
siksi.
● Irralliset esineet tulee aina kiin‐ nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kun kuljetat esineitä tavarati‐ lassa, takaistuinten selkänojat
eivät saa olla eteenpäin kallistet‐
tuina.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
● Älä aseta mitään esineitä tavara‐
tilan suojan tai kojelaudan päälle
äläkä peitä kojelaudan yläosassa olevaa tunnistinta.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun
käyttöä eikä estää kuljettajan liik‐
keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.

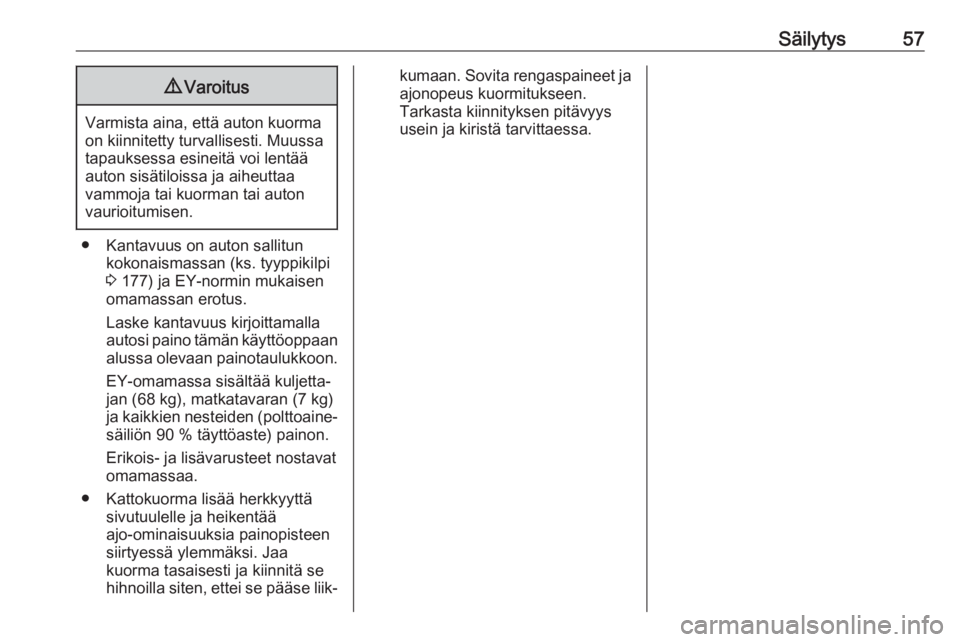

Säilytys579Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi
3 177) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐ jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat omamassaa.
● Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐
kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen.
Tarkasta kiinnityksen pitävyys
usein ja kiristä tarvittaessa.

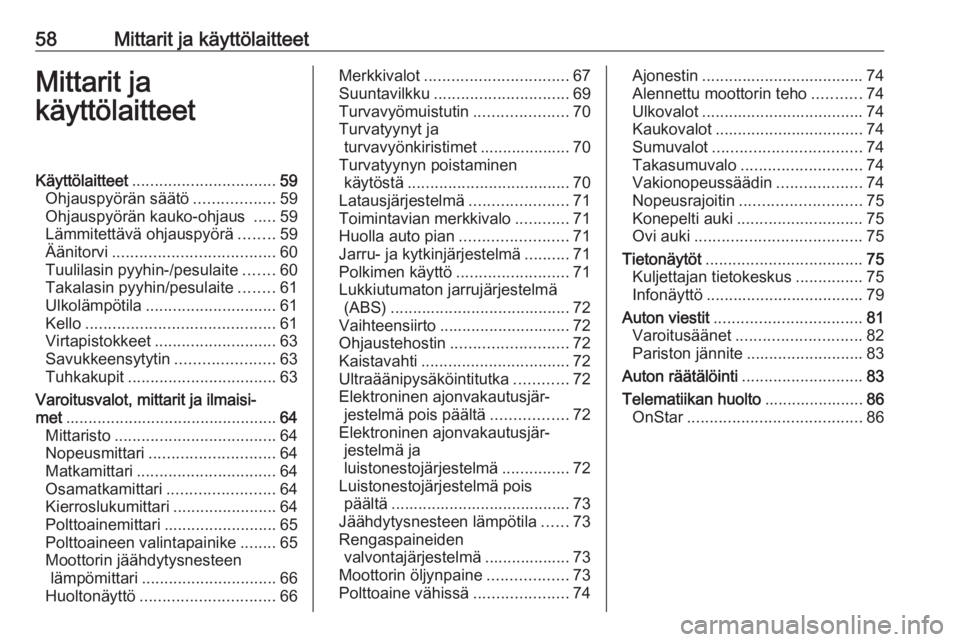

58Mittarit ja käyttölaitteetMittarit ja
käyttölaitteetKäyttölaitteet ................................ 59
Ohjauspyörän säätö ..................59
Ohjauspyörän kauko-ohjaus .....59
Lämmitettävä ohjauspyörä ........59
Äänitorvi .................................... 60
Tuulilasin pyyhin-/pesulaite .......60
Takalasin pyyhin/pesulaite ........61
Ulkolämpötila ............................. 61
Kello .......................................... 61
Virtapistokkeet ........................... 63
Savukkeensytytin ......................63
Tuhkakupit ................................. 63
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 64
Mittaristo .................................... 64
Nopeusmittari ............................ 64
Matkamittari ............................... 64
Osamatkamittari ........................64
Kierroslukumittari .......................64
Polttoainemittari .........................65
Polttoaineen valintapainike ........65
Moottorin jäähdytysnesteen lämpömittari .............................. 66
Huoltonäyttö .............................. 66Merkkivalot................................ 67
Suuntavilkku .............................. 69
Turvavyömuistutin .....................70
Turvatyynyt ja turvavyönkiristimet .................... 70
Turvatyynyn poistaminen käytöstä .................................... 70
Latausjärjestelmä ......................71
Toimintavian merkkivalo ............71
Huolla auto pian ........................71
Jarru- ja kytkinjärjestelmä ..........71
Polkimen käyttö ......................... 71
Lukkiutumaton jarrujärjestelmä (ABS) ........................................ 72
Vaihteensiirto ............................. 72
Ohjaustehostin .......................... 72
Kaistavahti ................................. 72
Ultraäänipysäköintitutka ............72
Elektroninen ajonvakautusjär‐ jestelmä pois päältä .................72
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä ...............72
Luistonestojärjestelmä pois päältä ........................................ 73
Jäähdytysnesteen lämpötila ......73
Rengaspaineiden valvontajärjestelmä ................... 73
Moottorin öljynpaine ..................73
Polttoaine vähissä .....................74Ajonestin.................................... 74
Alennettu moottorin teho ...........74
Ulkovalot .................................... 74
Kaukovalot ................................. 74
Sumuvalot ................................. 74
Takasumuvalo ........................... 74
Vakionopeussäädin ...................74
Nopeusrajoitin ........................... 75
Konepelti auki ............................ 75
Ovi auki ..................................... 75
Tietonäytöt ................................... 75
Kuljettajan tietokeskus ...............75
Infonäyttö ................................... 79
Auton viestit ................................. 81
Varoitusäänet ............................ 82
Pariston jännite .......................... 83
Auton räätälöinti ........................... 83
Telematiikan huolto ......................86
OnStar ....................................... 86

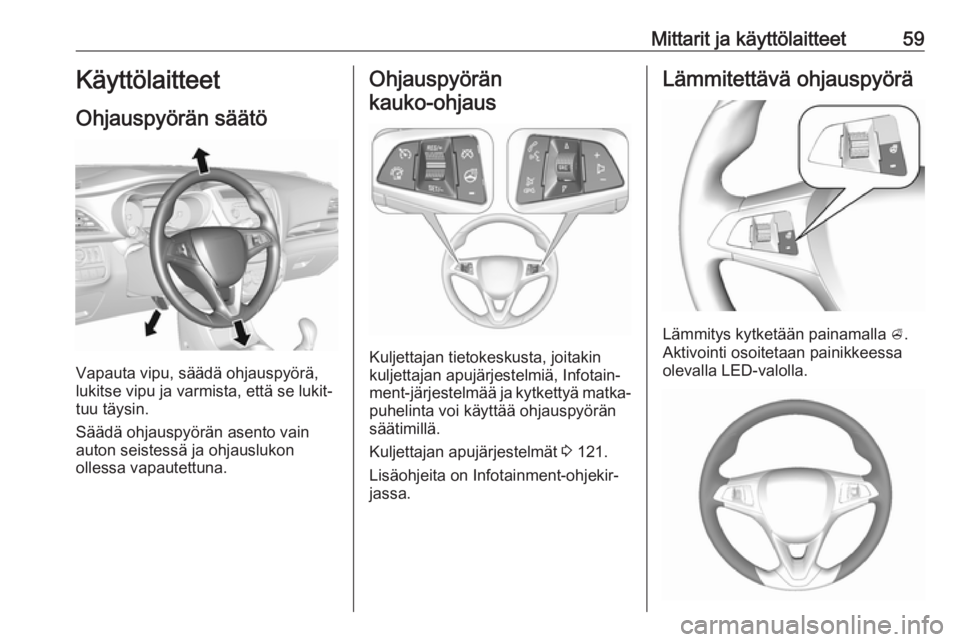

Mittarit ja käyttölaitteet59Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä,
lukitse vipu ja varmista, että se lukit‐
tuu täysin.
Säädä ohjauspyörän asento vain
auton seistessä ja ohjauslukon
ollessa vapautettuna.
Ohjauspyörän
kauko-ohjaus
Kuljettajan tietokeskusta, joitakin
kuljettajan apujärjestelmiä, Infotain‐ ment-järjestelmää ja kytkettyä matka‐
puhelinta voi käyttää ohjauspyörän
säätimillä.
Kuljettajan apujärjestelmät 3 121.
Lisäohjeita on Infotainment-ohjekir‐
jassa.
Lämmitettävä ohjauspyörä
Lämmitys kytketään painamalla A.
Aktivointi osoitetaan painikkeessa olevalla LED-valolla.

60Mittarit ja käyttölaitteetOhjauspyörän tarttumakohdat lämmi‐tetään nopeammin ja korkeampaan
lämpötilaan kuin muut alueet.
Lämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 108.
Äänitorvi
Paina j.
Tuulilasin pyyhin-/pesulaite
TuulilasinpyyhkimetHI:nopeaLO:hidasE:tihkupyyhintäOFF:pois
Kertapyyhkäisy, kun tuulilasinpyyhki‐
met eivät ole päällä: paina vipua alas‐ päin asentoon 2.
Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla.
Tuulilasin pesulaite
Vedä vivusta. Tuulilasille suihkute‐
taan pesunestettä ja pyyhin pyyhkäi‐
see muutaman kerran.
Pesulaitteen neste 3 139

Mittarit ja käyttölaitteet61Takalasin pyyhin/pesulaite
Käynnistä takalasin pyyhin paina‐
malla keinukytkintä:
yläasento:jatkuva toimintaala-asento:jaksottainen toimintakeskiasento:pois
Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee
muutaman kerran.
Älä kytke päälle takalasin ollessa
jäässä.
Kytke pois pesulinjoilla.
Takalasin pyyhin kytkeytyy automaat‐
tisesti päälle, kun tuulilasinpyyhkimet
ovat kytkettyinä ja peruutusvaihde
kytketään.
Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
valikossa Asetukset.
Pesulaitteen neste 3 139
Auton räätälöinti 3 83.
Ulkolämpötila
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.9 Varoitus
Jo lämpötilan ollessa näytön
mukaan muutamia asteita 0 °C:n
yläpuolella tien pinta voi olla
jäässä.
Kello
Kellonaika ja päivämäärä esitetään infonäytössä.
Infonäyttö 3 79

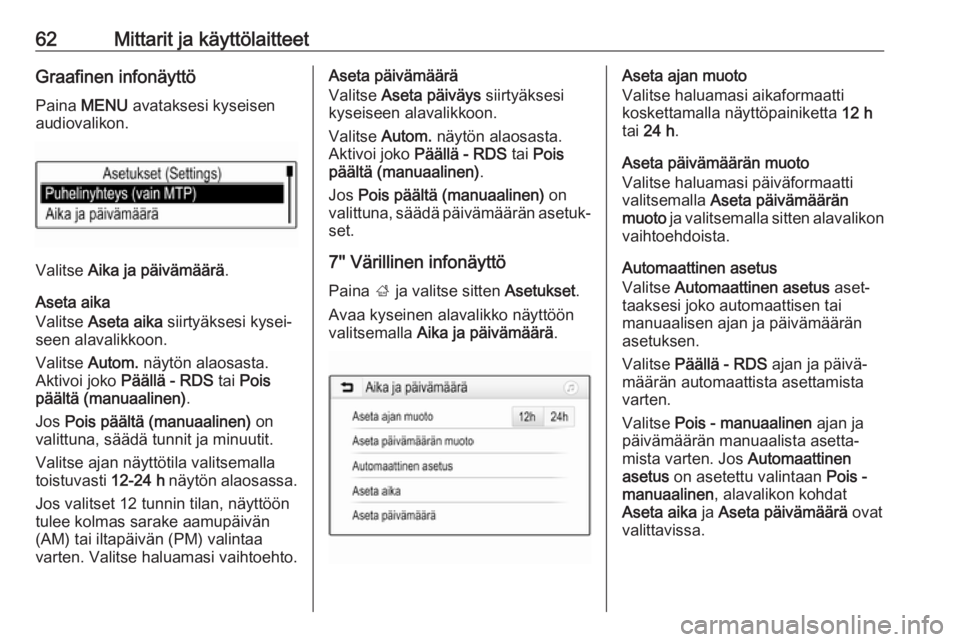

62Mittarit ja käyttölaitteetGraafinen infonäyttöPaina MENU avataksesi kyseisen
audiovalikon.
Valitse Aika ja päivämäärä .
Aseta aika
Valitse Aseta aika siirtyäksesi kysei‐
seen alavalikkoon.
Valitse Autom. näytön alaosasta.
Aktivoi joko Päällä - RDS tai Pois
päältä (manuaalinen) .
Jos Pois päältä (manuaalinen) on
valittuna, säädä tunnit ja minuutit.
Valitse ajan näyttötila valitsemalla
toistuvasti 12-24 h näytön alaosassa.
Jos valitset 12 tunnin tilan, näyttöön
tulee kolmas sarake aamupäivän
(AM) tai iltapäivän (PM) valintaa
varten. Valitse haluamasi vaihtoehto.
Aseta päivämäärä
Valitse Aseta päiväys siirtyäksesi
kyseiseen alavalikkoon.
Valitse Autom. näytön alaosasta.
Aktivoi joko Päällä - RDS tai Pois
päältä (manuaalinen) .
Jos Pois päältä (manuaalinen) on
valittuna, säädä päivämäärän asetuk‐
set.
7'' Värillinen infonäyttö Paina ; ja valitse sitten Asetukset.
Avaa kyseinen alavalikko näyttöön
valitsemalla Aika ja päivämäärä .Aseta ajan muoto
Valitse haluamasi aikaformaatti
koskettamalla näyttöpainiketta 12 h
tai 24 h .
Aseta päivämäärän muoto
Valitse haluamasi päiväformaatti
valitsemalla Aseta päivämäärän
muoto ja valitsemalla sitten alavalikon
vaihtoehdoista.
Automaattinen asetus
Valitse Automaattinen asetus aset‐
taaksesi joko automaattisen tai
manuaalisen ajan ja päivämäärän
asetuksen.
Valitse Päällä - RDS ajan ja päivä‐
määrän automaattista asettamista
varten.
Valitse Pois - manuaalinen ajan ja
päivämäärän manuaalista asetta‐
mista varten. Jos Automaattinen
asetus on asetettu valintaan Pois -
manuaalinen , alavalikon kohdat
Aseta aika ja Aseta päivämäärä ovat
valittavissa.
