Avaimet, ovet ja ikkunat31Takalasin lämmitysRakenne 1Rakenne 2Käytetään painamalla Ü.
Takalasin lämmitys toimii moottorin
käydessä.
Se kytkeytyy automaattisesti pois
toiminnasta lyhyen ajan kuluttua.
Häikäisysuojat
Häikäisysuojat voidaan kääntää alas
tai sivulle suojaamaan sivuikkunasta
tulevalta häikäisyltä.
Peilien suojusten on oltava kiinni ajon
aikana.Katto
Kattoluukku9 Varoitus
Ole varovainen käyttäessäsi
kattoluukkua. Loukkaantumis‐
vaara erityisesti lapsille.
Tarkkaile liikkuvia osia tarkasti
käyttäessäsi niitä. Varmista, että
ikkunoiden väliin ei jää mitään
puristuksiin.
Käytettävissä keinukytkimellä syty‐
tysvirran ollessa kytkettynä (asento 2)
3 106.
Viivästetty virrankatkaisu 3 107.

32Avaimet, ovet ja ikkunat

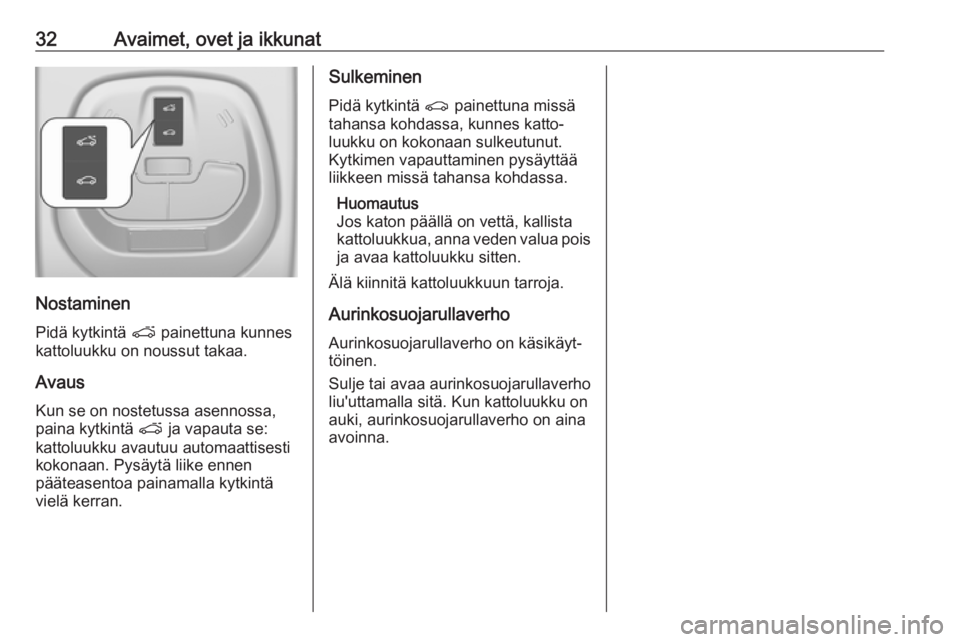

Nostaminen
Pidä kytkintä p painettuna kunnes
kattoluukku on noussut takaa.
Avaus
Kun se on nostetussa asennossa,
paina kytkintä p ja vapauta se:
kattoluukku avautuu automaattisesti
kokonaan. Pysäytä liike ennen
pääteasentoa painamalla kytkintä
vielä kerran.
Sulkeminen
Pidä kytkintä r painettuna missä
tahansa kohdassa, kunnes katto‐
luukku on kokonaan sulkeutunut.
Kytkimen vapauttaminen pysäyttää
liikkeen missä tahansa kohdassa.
Huomautus
Jos katon päällä on vettä, kallista
kattoluukkua, anna veden valua pois
ja avaa kattoluukku sitten.
Älä kiinnitä kattoluukkuun tarroja.
Aurinkosuojarullaverho
Aurinkosuojarullaverho on käsikäyt‐
töinen.
Sulje tai avaa aurinkosuojarullaverho
liu'uttamalla sitä. Kun kattoluukku on
auki, aurinkosuojarullaverho on aina
avoinna.

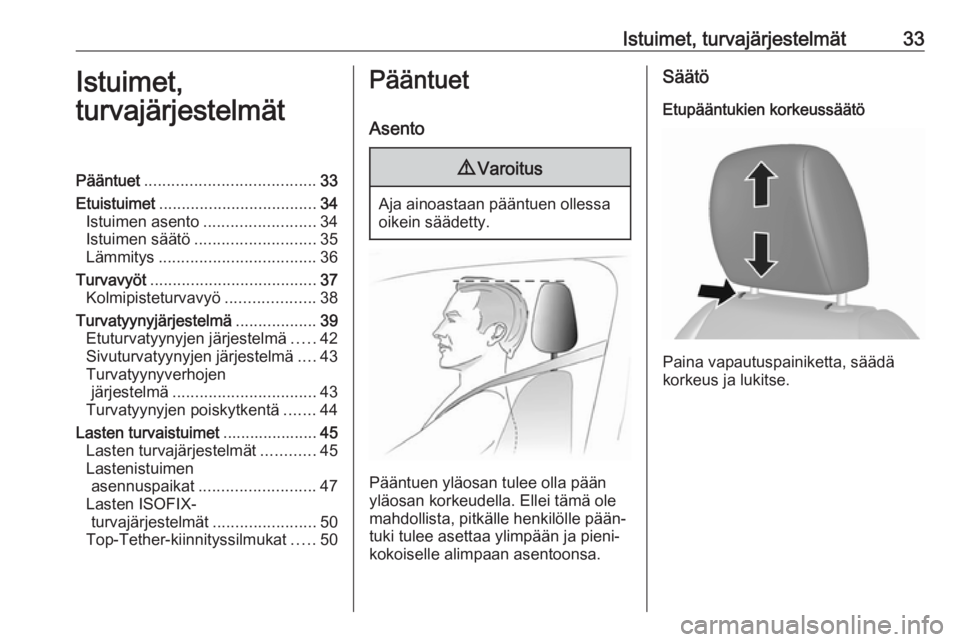

Istuimet, turvajärjestelmät33Istuimet,
turvajärjestelmätPääntuet ...................................... 33
Etuistuimet ................................... 34
Istuimen asento ......................... 34
Istuimen säätö ........................... 35
Lämmitys ................................... 36
Turvavyöt ..................................... 37
Kolmipisteturvavyö ....................38
Turvatyynyjärjestelmä ..................39
Etuturvatyynyjen järjestelmä .....42
Sivuturvatyynyjen järjestelmä ....43
Turvatyynyverhojen
järjestelmä ................................ 43
Turvatyynyjen poiskytkentä .......44
Lasten turvaistuimet .....................45
Lasten turvajärjestelmät ............45
Lastenistuimen asennuspaikat .......................... 47
Lasten ISOFIX- turvajärjestelmät .......................50
Top-Tether-kiinnityssilmukat .....50Pääntuet
Asento9 Varoitus
Aja ainoastaan pääntuen ollessa
oikein säädetty.
Pääntuen yläosan tulee olla pään
yläosan korkeudella. Ellei tämä ole
mahdollista, pitkälle henkilölle pään‐
tuki tulee asettaa ylimpään ja pieni‐
kokoiselle alimpaan asentoonsa.
Säätö
Etupääntukien korkeussäätö
Paina vapautuspainiketta, säädä
korkeus ja lukitse.

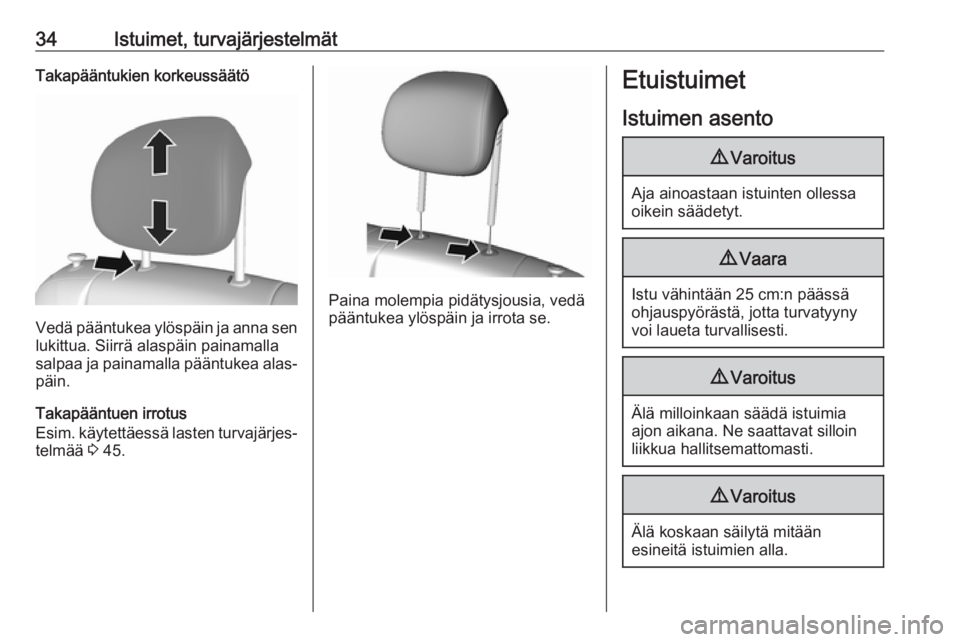

34Istuimet, turvajärjestelmätTakapääntukien korkeussäätö
Vedä pääntukea ylöspäin ja anna senlukittua. Siirrä alaspäin painamalla
salpaa ja painamalla pääntukea alas‐
päin.
Takapääntuen irrotus
Esim. käytettäessä lasten turvajärjes‐
telmää 3 45.
Paina molempia pidätysjousia, vedä
pääntukea ylöspäin ja irrota se.
Etuistuimet
Istuimen asento9 Varoitus
Aja ainoastaan istuinten ollessa
oikein säädetyt.
9 Vaara
Istu vähintään 25 cm:n päässä
ohjauspyörästä, jotta turvatyyny
voi laueta turvallisesti.
9 Varoitus
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
9 Varoitus
Älä koskaan säilytä mitään
esineitä istuimien alla.

Istuimet, turvajärjestelmät35

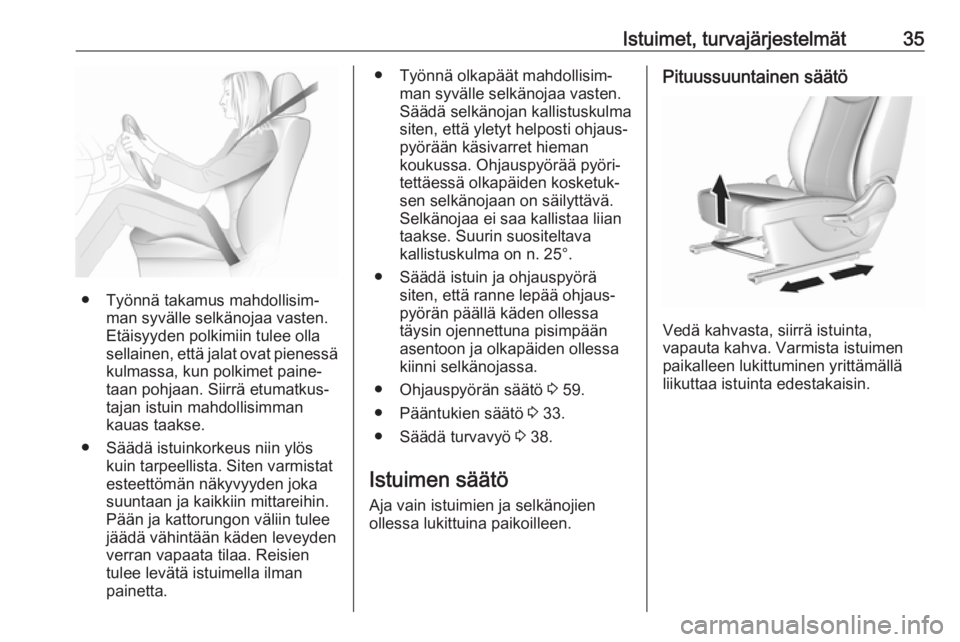

● Työnnä takamus mahdollisim‐man syvälle selkänojaa vasten.
Etäisyyden polkimiin tulee olla
sellainen, että jalat ovat pienessä kulmassa, kun polkimet paine‐
taan pohjaan. Siirrä etumatkus‐
tajan istuin mahdollisimman
kauas taakse.
● Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistatesteettömän näkyvyyden jokasuuntaan ja kaikkiin mittareihin.
Pään ja kattorungon väliin tulee
jäädä vähintään käden leveyden
verran vapaata tilaa. Reisien
tulee levätä istuimella ilman
painetta.
● Työnnä olkapäät mahdollisim‐ man syvälle selkänojaa vasten.
Säädä selkänojan kallistuskulma
siten, että yletyt helposti ohjaus‐ pyörään käsivarret hieman
koukussa. Ohjauspyörää pyöri‐
tettäessä olkapäiden kosketuk‐
sen selkänojaan on säilyttävä.
Selkänojaa ei saa kallistaa liian
taakse. Suurin suositeltava
kallistuskulma on n. 25°.
● Säädä istuin ja ohjauspyörä siten, että ranne lepää ohjaus‐
pyörän päällä käden ollessa
täysin ojennettuna pisimpään
asentoon ja olkapäiden ollessa
kiinni selkänojassa.
● Ohjauspyörän säätö 3 59.
● Pääntukien säätö 3 33.
● Säädä turvavyö 3 38.
Istuimen säätö
Aja vain istuimien ja selkänojien
ollessa lukittuina paikoilleen.Pituussuuntainen säätö
Vedä kahvasta, siirrä istuinta,
vapauta kahva. Varmista istuimen
paikalleen lukittuminen yrittämällä
liikuttaa istuinta edestakaisin.

36Istuimet, turvajärjestelmätSelkänojan kallistus
Vedä vivusta, säädä kallistus ja
vapauta vipu. Anna selkänojan lukit‐
tua kuuluvasti.
Istuinkorkeus
Vivun pumppausliike
ylöspäin:istuin nouseealaspäin:istuin laskeeLämmitys
Käynnistä istuimen lämmitys paina‐
malla kyseisen etuistuimen ß-paini‐
ketta.
Painikkeen LED syttyy ilmaisemaan käyttöönoton.
Kytke istuimen lämmitys pois päältä painamalla ß vielä kerran.
Istuinlämmitys toimii moottorin
käydessä.
Autostop-toiminnon aikana myös
istuinlämmitys on toiminnassa.
Stop-start-järjestelmä 3 108.

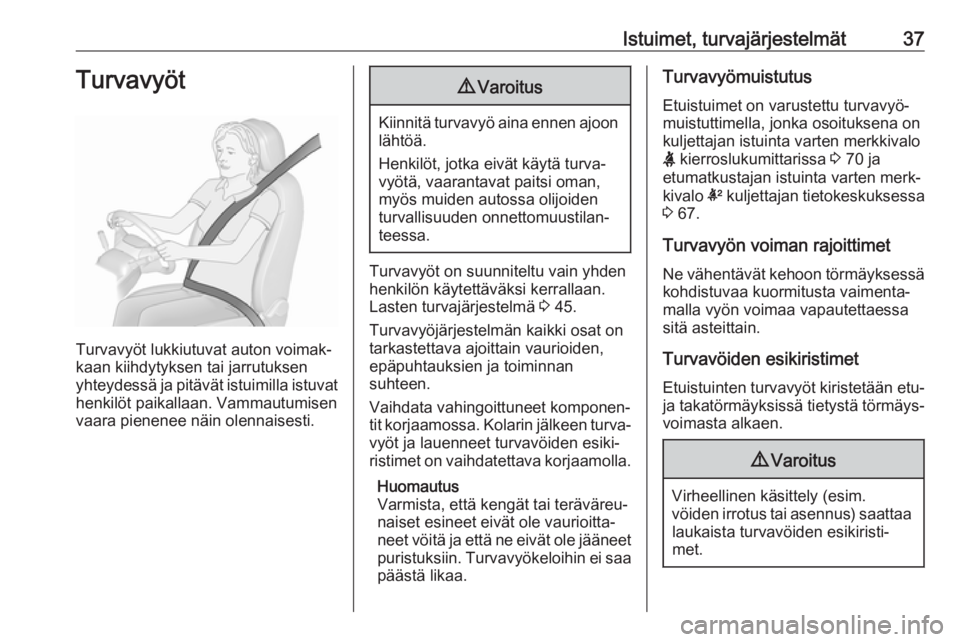

Istuimet, turvajärjestelmät37Turvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yhteydessä ja pitävät istuimilla istuvat henkilöt paikallaan. Vammautumisen
vaara pienenee näin olennaisesti.
9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Turvavyöt on suunniteltu vain yhden
henkilön käytettäväksi kerrallaan.
Lasten turvajärjestelmä 3 45.
Turvavyöjärjestelmän kaikki osat on
tarkastettava ajoittain vaurioiden,
epäpuhtauksien ja toiminnan
suhteen.
Vaihdata vahingoittuneet komponen‐
tit korjaamossa. Kolarin jälkeen turva‐
vyöt ja lauenneet turvavöiden esiki‐
ristimet on vaihdatettava korjaamolla.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa
päästä likaa.
Turvavyömuistutus
Etuistuimet on varustettu turvavyö‐
muistuttimella, jonka osoituksena on
kuljettajan istuinta varten merkkivalo
X kierroslukumittarissa 3 70 ja
etumatkustajan istuinta varten merk‐
kivalo k kuljettajan tietokeskuksessa
3 67.
Turvavyön voiman rajoittimet Ne vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vaimenta‐
malla vyön voimaa vapautettaessa
sitä asteittain.
Turvavöiden esikiristimet Etuistuinten turvavyöt kiristetään etu-
ja takatörmäyksissä tietystä törmäys‐
voimasta alkaen.9 Varoitus
Virheellinen käsittely (esim.
vöiden irrotus tai asennus) saattaa laukaista turvavöiden esikiristi‐
met.

38Istuimet, turvajärjestelmätTurvavöiden esikiristinten lauettua
merkkivalo v palaa jatkuvasti 3 70.
Vaihdata lauenneet turvavöiden
esikiristimet korjaamolla. Turvavöi‐
den esikiristimet laukeavat vain
kerran.
Huomautus
Älä kiinnitä tai asenna tarvikkeita,
jotka voivat häiritä turvavöiden esiki‐ ristimien toimintaa. Turvavöiden
esikiristimien komponentteihin ei
saa tehdä muutoksia, koska muutoin
auton tyyppihyväksyntä mitätöityy.

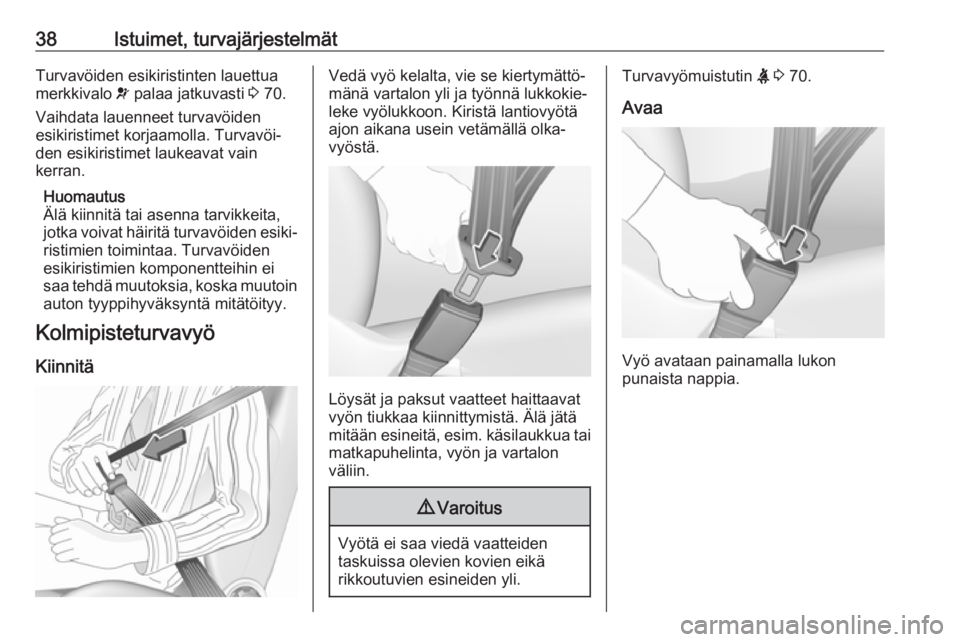

Kolmipisteturvavyö
KiinnitäVedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon. Kiristä lantiovyötä
ajon aikana usein vetämällä olka‐
vyöstä.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon
väliin.
9 Varoitus
Vyötä ei saa viedä vaatteiden
taskuissa olevien kovien eikä
rikkoutuvien esineiden yli.
Turvavyömuistutin X 3 70.
Avaa
Vyö avataan painamalla lukon
punaista nappia.
