2017.5 OPEL KARL Ohjekirja (in Finnish)

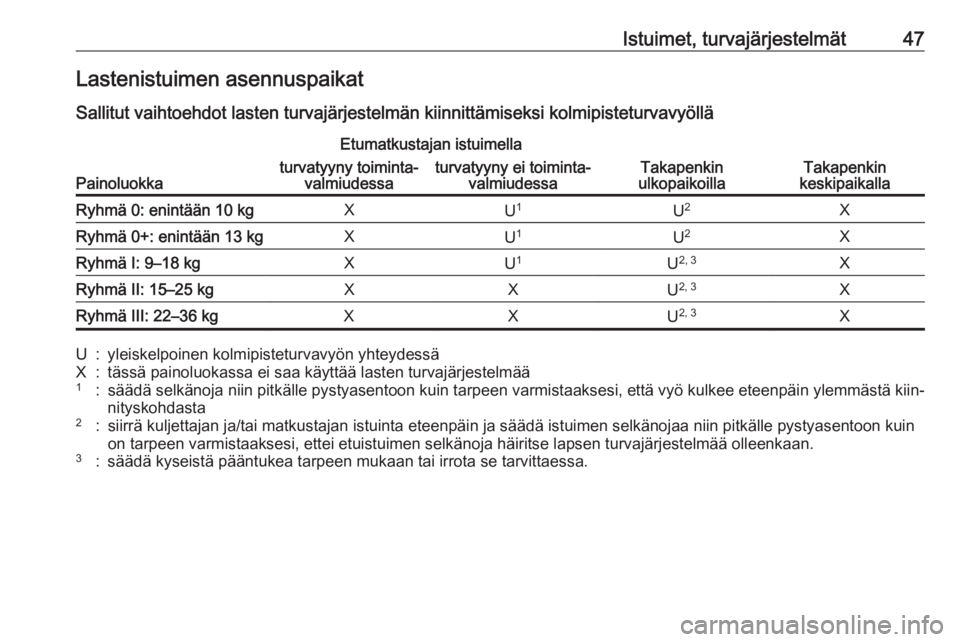

Istuimet, turvajärjestelmät47Lastenistuimen asennuspaikatSallitut vaihtoehdot lasten turvajärjestelmän kiinnittämiseksi kolmipisteturvavyöllä
Painoluokka
Etumatkustajan istuimella
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toiminta‐ valmiudessaturvatyyny ei toiminta‐ valmiudessaRyhmä 0: enintään 10 kgXU1U2XRyhmä 0+: enintään 13 kgXU1U2XRyhmä I: 9–18 kgXU1U 2, 3XRyhmä II: 15–25 kgXXU2, 3XRyhmä III: 22–36 kgXXU 2, 3XU:yleiskelpoinen kolmipisteturvavyön yhteydessäX:tässä painoluokassa ei saa käyttää lasten turvajärjestelmää1:säädä selkänoja niin pitkälle pystyasentoon kuin tarpeen varmistaaksesi, että vyö kulkee eteenpäin ylemmästä kiin‐
nityskohdasta2:siirrä kuljettajan ja/tai matkustajan istuinta eteenpäin ja säädä istuimen selkänojaa niin pitkälle pystyasentoon kuin on tarpeen varmistaaksesi, ettei etuistuimen selkänoja häiritse lapsen turvajärjestelmää olleenkaan.3:säädä kyseistä pääntukea tarpeen mukaan tai irrota se tarvittaessa.

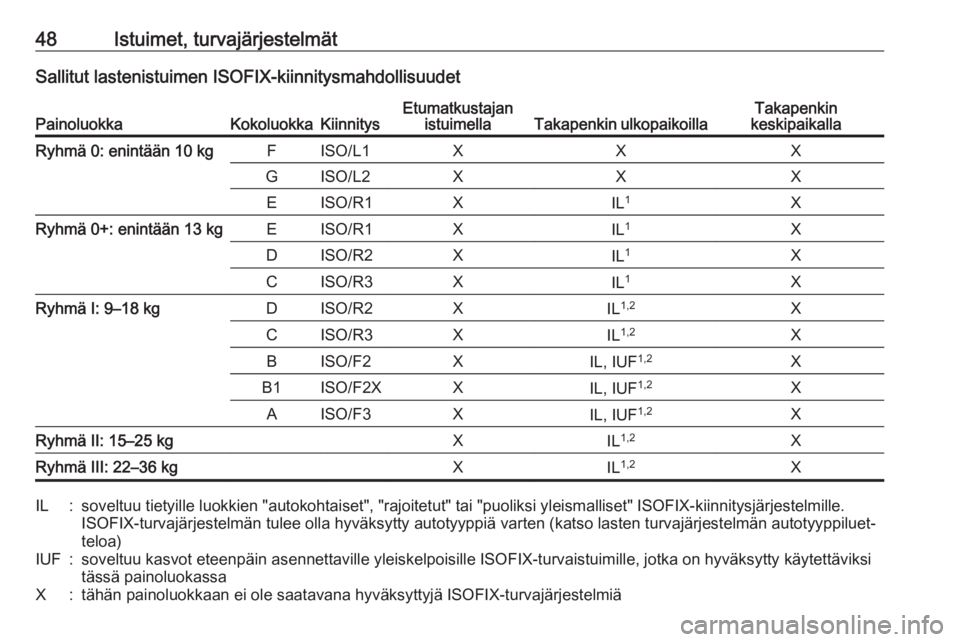

48Istuimet, turvajärjestelmätSallitut lastenistuimen ISOFIX-kiinnitysmahdollisuudetPainoluokkaKokoluokkaKiinnitysEtumatkustajanistuimellaTakapenkin ulkopaikoillaTakapenkin
keskipaikallaRyhmä 0: enintään 10 kgFISO/L1XXXGISO/L2XXXEISO/R1XIL 1XRyhmä 0+: enintään 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL 1XRyhmä I: 9–18 kgDISO/R2XIL1,2XCISO/R3XIL1,2XBISO/F2XIL, IUF 1,2XB1ISO/F2XXIL, IUF1,2XAISO/F3XIL, IUF 1,2XRyhmä II: 15–25 kgXIL1,2XRyhmä III: 22–36 kgXIL1,2XIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-turvajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluet‐ teloa)IUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassaX:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä

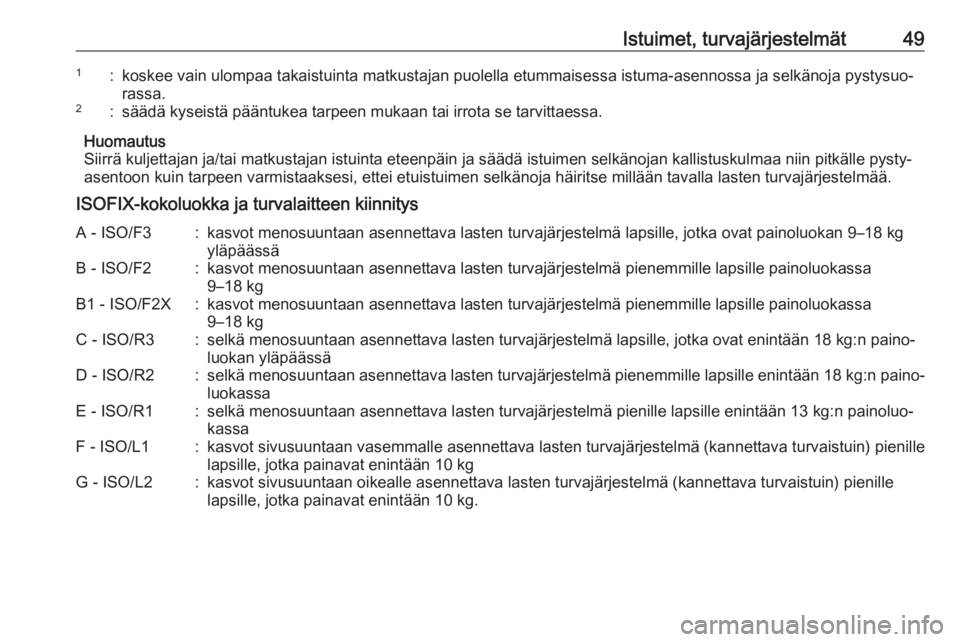

Istuimet, turvajärjestelmät491:koskee vain ulompaa takaistuinta matkustajan puolella etummaisessa istuma-asennossa ja selkänoja pystysuo‐
rassa.2:säädä kyseistä pääntukea tarpeen mukaan tai irrota se tarvittaessa.
Huomautus
Siirrä kuljettajan ja/tai matkustajan istuinta eteenpäin ja säädä istuimen selkänojan kallistuskulmaa niin pitkälle pysty‐ asentoon kuin tarpeen varmistaaksesi, ettei etuistuimen selkänoja häiritse millään tavalla lasten turvajärjestelmää.
ISOFIX-kokoluokka ja turvalaitteen kiinnitys
A - ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg yläpäässäB - ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgB1 - ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC - ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐
luokan yläpäässäD - ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE - ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassaF - ISO/L1:kasvot sivusuuntaan vasemmalle asennettava lasten turvajärjestelmä (kannettava turvaistuin) pienille
lapsille, jotka painavat enintään 10 kgG - ISO/L2:kasvot sivusuuntaan oikealle asennettava lasten turvajärjestelmä (kannettava turvaistuin) pienille lapsille, jotka painavat enintään 10 kg.

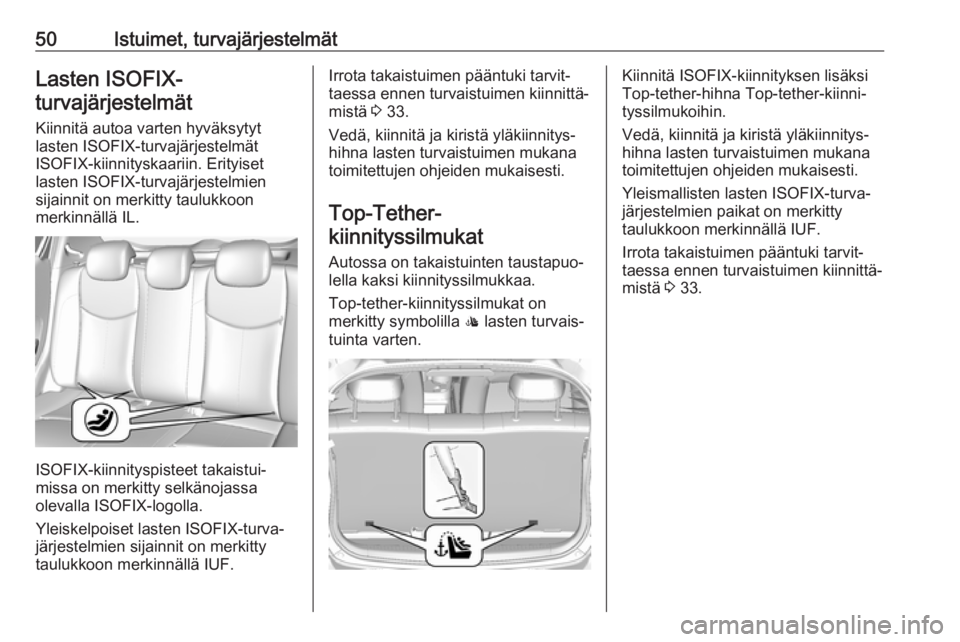

50Istuimet, turvajärjestelmätLasten ISOFIX-turvajärjestelmät
Kiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnityskaariin. Erityiset
lasten ISOFIX-turvajärjestelmien
sijainnit on merkitty taulukkoon
merkinnällä IL.
ISOFIX-kiinnityspisteet takaistui‐
missa on merkitty selkänojassa
olevalla ISOFIX-logolla.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF.
Irrota takaistuimen pääntuki tarvit‐
taessa ennen turvaistuimen kiinnittä‐
mistä 3 33.
Vedä, kiinnitä ja kiristä yläkiinnitys‐
hihna lasten turvaistuimen mukana toimitettujen ohjeiden mukaisesti.
Top-Tether-
kiinnityssilmukat
Autossa on takaistuinten taustapuo‐
lella kaksi kiinnityssilmukkaa.
Top-tether-kiinnityssilmukat on
merkitty symbolilla : lasten turvais‐
tuinta varten.Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-tether-hihna Top-tether-kiinni‐
tyssilmukoihin.
Vedä, kiinnitä ja kiristä yläkiinnitys‐ hihna lasten turvaistuimen mukanatoimitettujen ohjeiden mukaisesti.
Yleismallisten lasten ISOFIX-turva‐
järjestelmien paikat on merkitty
taulukkoon merkinnällä IUF.
Irrota takaistuimen pääntuki tarvit‐
taessa ennen turvaistuimen kiinnittä‐
mistä 3 33.

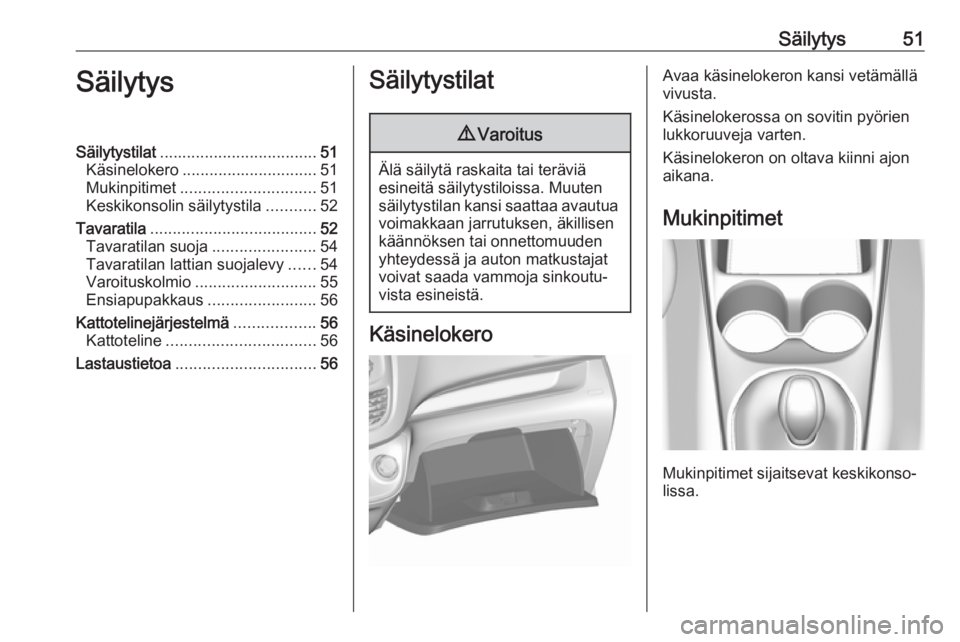

Säilytys51SäilytysSäilytystilat................................... 51
Käsinelokero .............................. 51
Mukinpitimet .............................. 51
Keskikonsolin säilytystila ...........52
Tavaratila ..................................... 52
Tavaratilan suoja .......................54
Tavaratilan lattian suojalevy ......54
Varoituskolmio ........................... 55
Ensiapupakkaus ........................56
Kattotelinejärjestelmä ..................56
Kattoteline ................................. 56
Lastaustietoa ............................... 56Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Avaa käsinelokeron kansi vetämällä
vivusta.
Käsinelokerossa on sovitin pyörien
lukkoruuveja varten.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.

52SäilytysKeskikonsolin säilytystila
Säilytyslokeroa käytetään pieniä
esineitä varten.
Tavaratila
Tavaratilan suurentaminenHuomio
Taita takaistuimen istuintyyny ylös
ennen takaistuimen selkänojan
kääntämistä.
Ohjeen huomiotta jättäminen voi
johtaa takaistuimen vaurioitumi‐
seen.
Huomautus
Varmistaaksesi että takaistuimen istuintyynyn liikuttamiseen on riittä‐
västi tilaa, liu'uta etuistuimia eteen‐
päin ja siirrä etuistuimen selkänoja
pystyasentoon.
1. Vedä takaistuintyynyn etuosasta sen vapauttamiseksi.
2. Siirrä takaistuintyynyn takaosa pystyasentoon.
3. Irrota takaistuimen pääntuet 3 33.

Säilytys534. Vedä selkänojan päällä olevaavapautusnuppia.
5.Taita selkänoja alas ja laita takais‐
tuimen pääntuet taskuihin.
6. Aseta ulkopaikkojen turvavyöt vyöohjaimiin.
7. Säädä etuistuimet haluttuun asentoon.
Selkänojan palauttaminen alkuperäi‐
seen asentoon:
1. Nosta selkänoja ylös ja vedä turvavyö ulos turvavyönohjai‐
mista. Paina selkänoja hyvin
paikalleen.9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat kytkeyty‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐ man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Varmista, että turvavyöt eivät jää
puristuksiin.
2. Asenna takapääntuet takaisin.
3. Laita istuintyynyn takaosa alkupe‐
räiseen paikkaansa.
Huomautus
Varmista, etteivät turvavyöt ole kier‐
teellä tai jääneet istuinpehmusteen
alle.
4. Paina istuintyynyn etuosaa alas lujaa, kunnes se kiinnittyy.
Keskimmäisen takaistuinpaikan
turvavyö saattaa lukkiutua, kun nostat
selkänojan. Jos näin tapahtuu, anna
vyön palautua koko matka takaisin ja
aloita alusta.
Jos turvavyö on edelleen lukkiutunut,
taita istuintyyny alas ja yritä uudel‐
leen.
Palauttaaksesi takaistuintyynyn
paikalleen aseta sen takaosa alkupe‐ räiseen asentoonsa varmistaen
samalla, etteivät turvavyöt jää väliin
tai kierteelle, ja paina sitten istuintyy‐
nyn etuosaa lujasti alas kunnes se
lukkiutuu paikalleen.Huomio
Kun palautat takaistuimen selkä‐
nojan pystyasentoon, aseta
takaistuimien turvavyöt ja lukot
takaistuimen selkänojien välistä ja

54Säilytysyhdelle istuinosalle. Tarkista, että
takaistuimien turvavyöt ja lukot
eivät jää puristukseen takaistui‐
men istuinosan alle.
Varmistu, etteivät turvavyöt ole
kierteellä tai selkänojan välissä, ja
että ne ovat oikein paikallaan.
Irrota istuintyyny työntämällä sara‐
noita nuolten suuntaan.
Tavaratilan suoja
Älä aseta ratkaista esineitä suojan
päälle.
Irrottaminen
Nosta suojusta takaa ja työnnä sitä
ylöspäin edestä.
Irrota kansi.
Säilytys
Kun tavaratila on täysin kuormattu,
säilytä tavaratilan suoja takaistuimilla
tai poista se autosta.
Kiinnittäminen
Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat taka‐luukkuun.
Tavaratilan lattian suojalevy
Takalattian suojus
Nosta takalattian suojus ylös pääs‐
täksesi käsiksi renkaankorjaussar‐
jaan, auton työkaluihin ja varoituskol‐ mioon.
Varapyörällä varustetuissa versioissa
varapyörä on takalattian suojuksen
alla yhdessä auton työkalujen
kanssa.
Työkalut 3 152.
