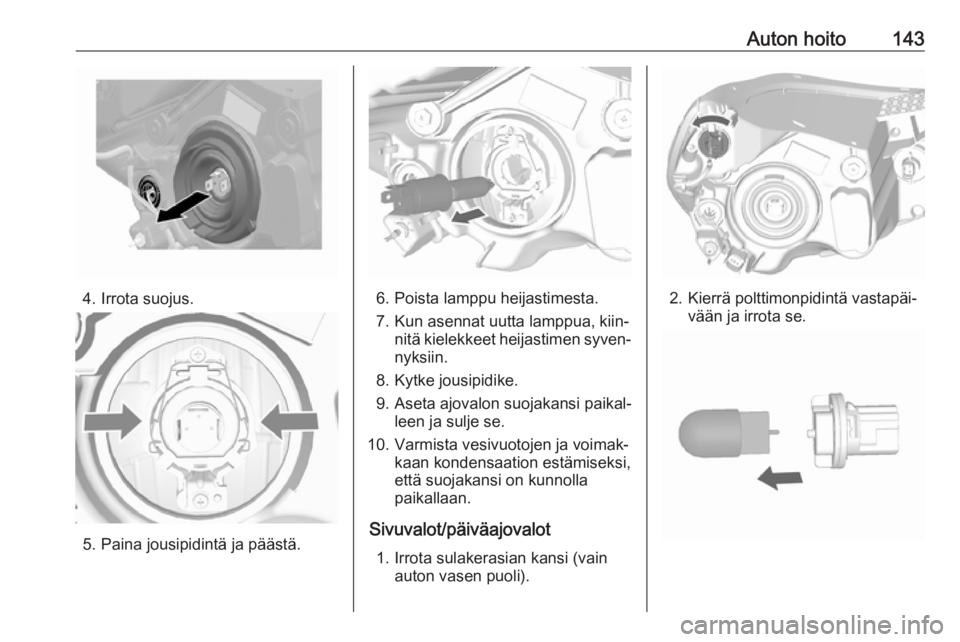

Auton hoito143
4. Irrota suojus.
5. Paina jousipidintä ja päästä.
6. Poista lamppu heijastimesta.
7. Kun asennat uutta lamppua, kiin‐ nitä kielekkeet heijastimen syven‐nyksiin.
8. Kytke jousipidike.
9. Aseta ajovalon suojakansi paikal‐ leen ja sulje se.
10. Varmista vesivuotojen ja voimak‐ kaan kondensaation estämiseksi,että suojakansi on kunnolla
paikallaan.
Sivuvalot/päiväajovalot 1. Irrota sulakerasian kansi (vain auton vasen puoli).2. Kierrä polttimonpidintä vastapäi‐ vään ja irrota se.

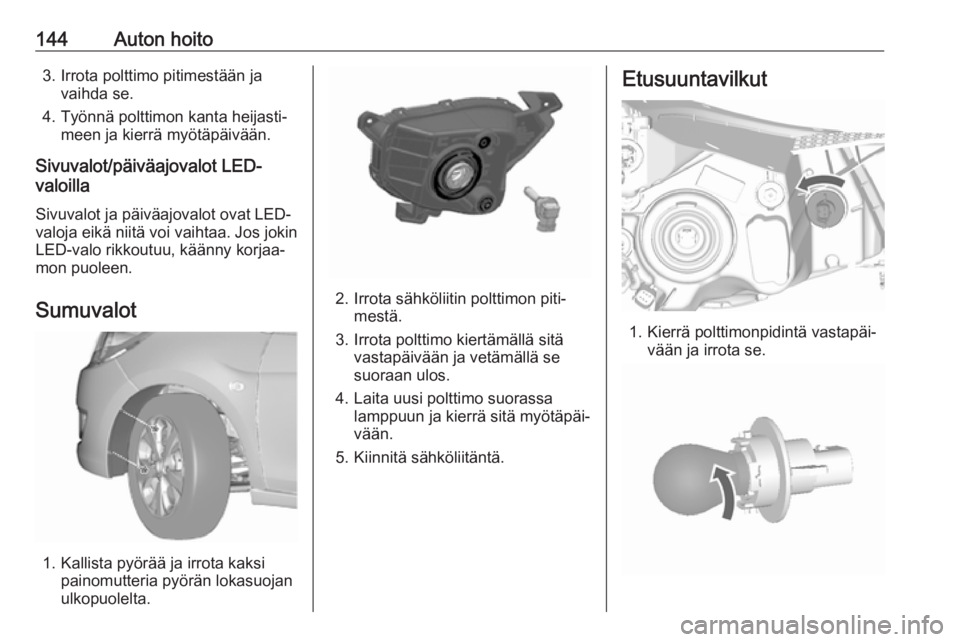

144Auton hoito3. Irrota polttimo pitimestään javaihda se.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
Sivuvalot/päiväajovalot LED-
valoilla
Sivuvalot ja päiväajovalot ovat LED-
valoja eikä niitä voi vaihtaa. Jos jokin
LED-valo rikkoutuu, käänny korjaa‐
mon puoleen.
Sumuvalot
1. Kallista pyörää ja irrota kaksi painomutteria pyörän lokasuojan
ulkopuolelta.
2. Irrota sähköliitin polttimon piti‐ mestä.
3. Irrota polttimo kiertämällä sitä vastapäivään ja vetämällä se
suoraan ulos.
4. Laita uusi polttimo suorassa lamppuun ja kierrä sitä myötäpäi‐
vään.
5. Kiinnitä sähköliitäntä.
Etusuuntavilkut
1. Kierrä polttimonpidintä vastapäi‐ vään ja irrota se.

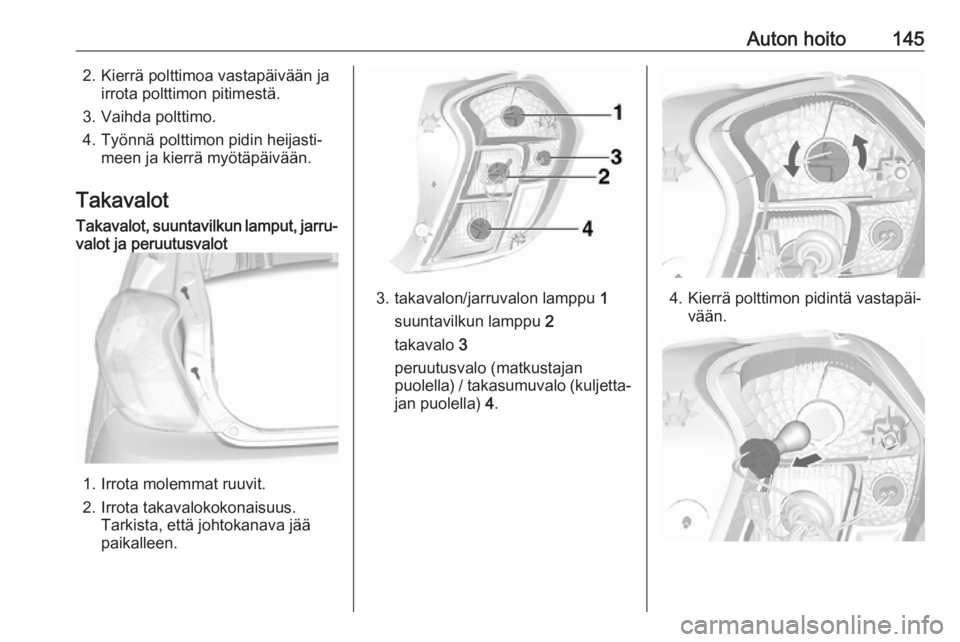

Auton hoito1452. Kierrä polttimoa vastapäivään jairrota polttimon pitimestä.
3. Vaihda polttimo.
4. Työnnä polttimon pidin heijasti‐ meen ja kierrä myötäpäivään.
TakavalotTakavalot, suuntavilkun lamput, jarru‐ valot ja peruutusvalot
1. Irrota molemmat ruuvit.
2. Irrota takavalokokonaisuus. Tarkista, että johtokanava jää
paikalleen.
3. takavalon/jarruvalon lamppu 1
suuntavilkun lamppu 2
takavalo 3
peruutusvalo (matkustajan
puolella) / takasumuvalo (kuljetta‐ jan puolella) 4.4. Kierrä polttimon pidintä vastapäi‐
vään.

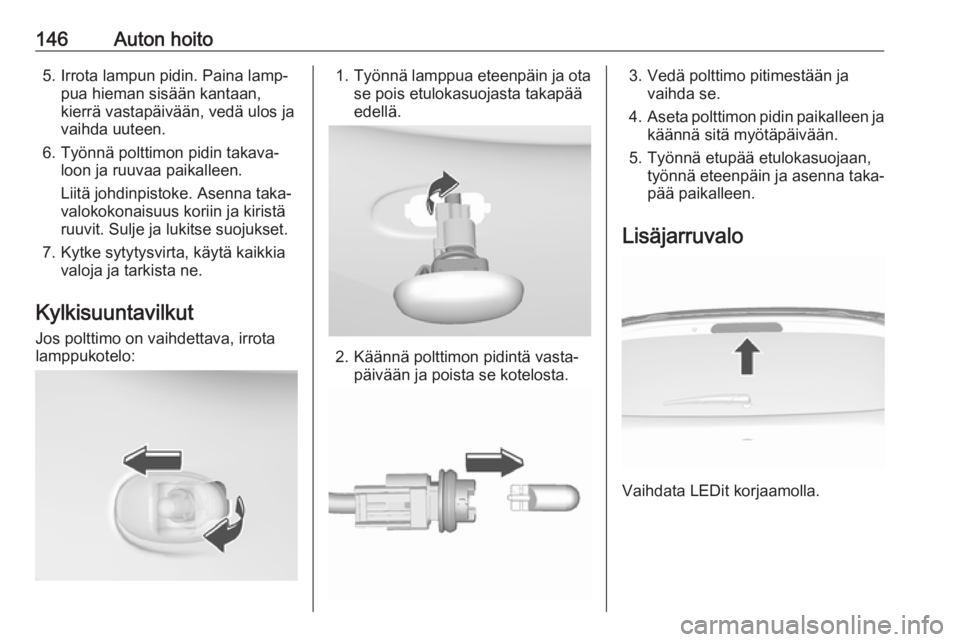

146Auton hoito5. Irrota lampun pidin. Paina lamp‐pua hieman sisään kantaan,kierrä vastapäivään, vedä ulos ja
vaihda uuteen.
6. Työnnä polttimon pidin takava‐ loon ja ruuvaa paikalleen.
Liitä johdinpistoke. Asenna taka‐
valokokonaisuus koriin ja kiristä
ruuvit. Sulje ja lukitse suojukset.
7. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:1. Työnnä lamppua eteenpäin ja ota
se pois etulokasuojasta takapää edellä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Työnnä etupää etulokasuojaan, työnnä eteenpäin ja asenna taka‐
pää paikalleen.
Lisäjarruvalo
Vaihdata LEDit korjaamolla.

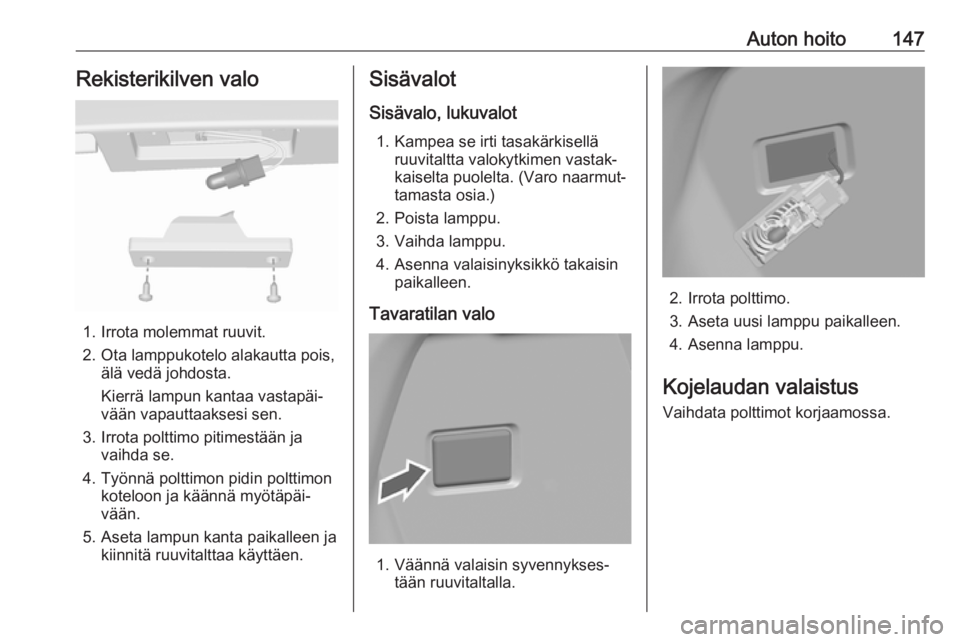

Auton hoito147Rekisterikilven valo
1. Irrota molemmat ruuvit.
2. Ota lamppukotelo alakautta pois, älä vedä johdosta.
Kierrä lampun kantaa vastapäi‐
vään vapauttaaksesi sen.
3. Irrota polttimo pitimestään ja vaihda se.
4. Työnnä polttimon pidin polttimon koteloon ja käännä myötäpäi‐
vään.
5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen.
Sisävalot
Sisävalo, lukuvalot 1. Kampea se irti tasakärkisellä ruuvitaltta valokytkimen vastak‐
kaiselta puolelta. (Varo naarmut‐
tamasta osia.)
2. Poista lamppu.
3. Vaihda lamppu.
4. Asenna valaisinyksikkö takaisin paikalleen.
Tavaratilan valo
1. Väännä valaisin syvennykses‐ tään ruuvitaltalla.
2. Irrota polttimo.
3. Aseta uusi lamppu paikalleen. 4. Asenna lamppu.
Kojelaudan valaistus
Vaihdata polttimot korjaamossa.

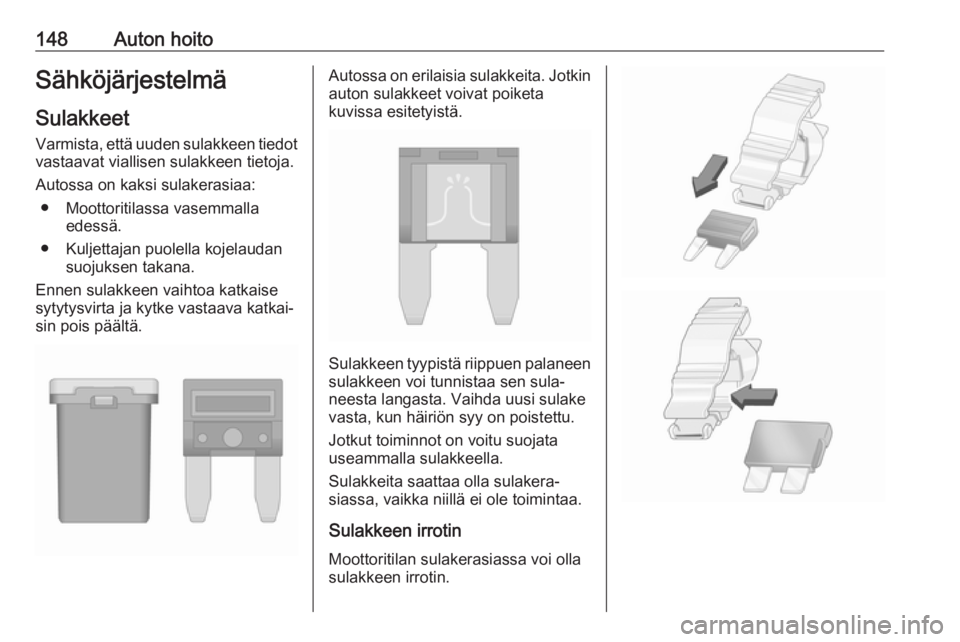

148Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● Moottoritilassa vasemmalla edessä.
● Kuljettajan puolella kojelaudan suojuksen takana.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.Autossa on erilaisia sulakkeita. Jotkin
auton sulakkeet voivat poiketa
kuvissa esitetyistä.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

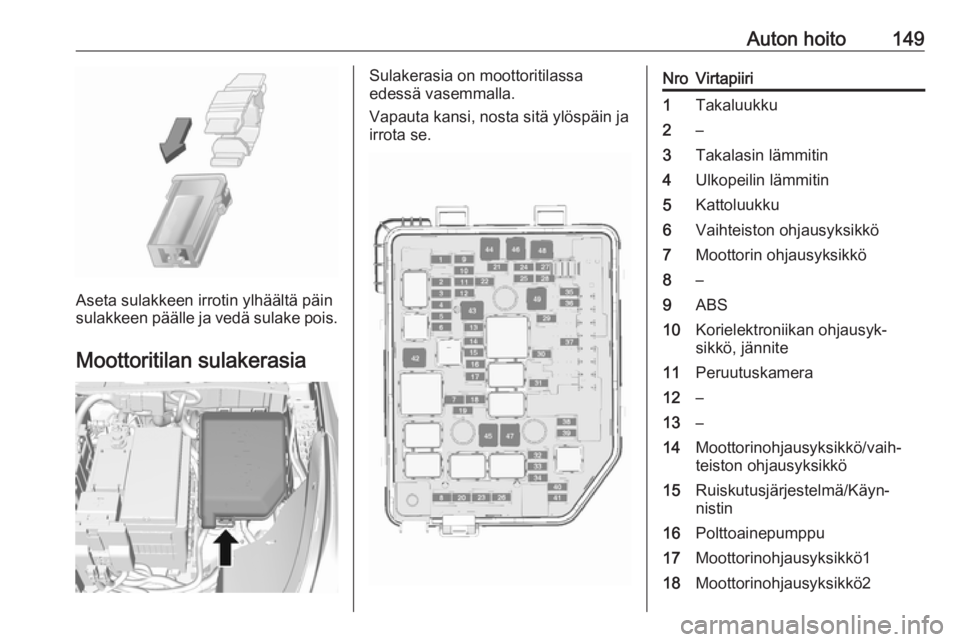

Auton hoito149
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.NroVirtapiiri1Takaluukku2–3Takalasin lämmitin4Ulkopeilin lämmitin5Kattoluukku6Vaihteiston ohjausyksikkö7Moottorin ohjausyksikkö8–9ABS10Korielektroniikan ohjausyk‐
sikkö, jännite11Peruutuskamera12–13–14Moottorinohjausyksikkö/vaih‐
teiston ohjausyksikkö15Ruiskutusjärjestelmä/Käyn‐
nistin16Polttoainepumppu17Moottorinohjausyksikkö118Moottorinohjausyksikkö2

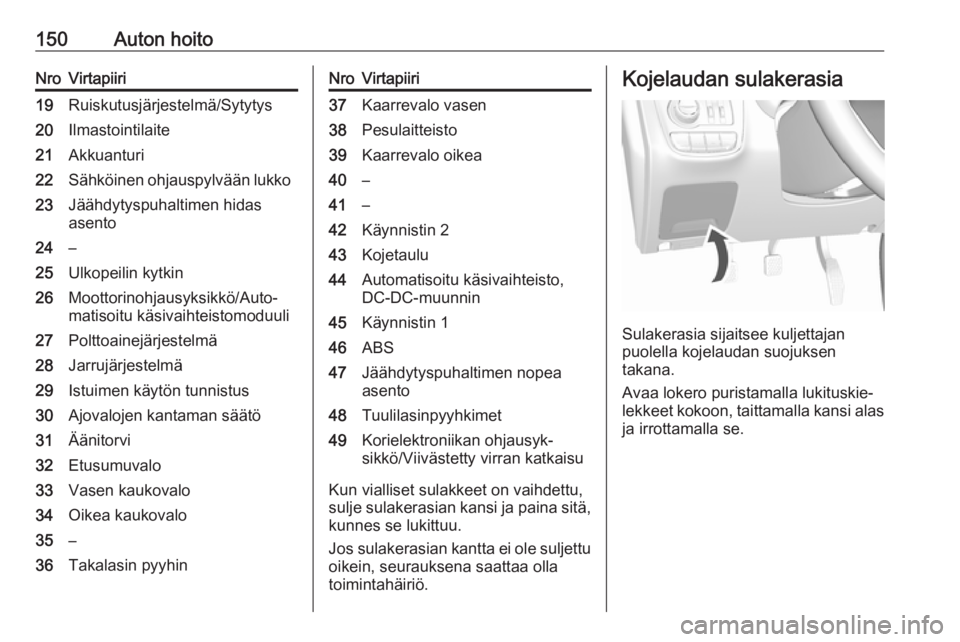

150Auton hoitoNroVirtapiiri19Ruiskutusjärjestelmä/Sytytys20Ilmastointilaite21Akkuanturi22Sähköinen ohjauspylvään lukko23Jäähdytyspuhaltimen hidas
asento24–25Ulkopeilin kytkin26Moottorinohjausyksikkö/Auto‐
matisoitu käsivaihteistomoduuli27Polttoainejärjestelmä28Jarrujärjestelmä29Istuimen käytön tunnistus30Ajovalojen kantaman säätö31Äänitorvi32Etusumuvalo33Vasen kaukovalo34Oikea kaukovalo35–36Takalasin pyyhinNroVirtapiiri37Kaarrevalo vasen38Pesulaitteisto39Kaarrevalo oikea40–41–42Käynnistin 243Kojetaulu44Automatisoitu käsivaihteisto,
DC-DC-muunnin45Käynnistin 146ABS47Jäähdytyspuhaltimen nopea
asento48Tuulilasinpyyhkimet49Korielektroniikan ohjausyk‐
sikkö/Viivästetty virran katkaisu
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä,
kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.
Kojelaudan sulakerasia
Sulakerasia sijaitsee kuljettajan
puolella kojelaudan suojuksen
takana.
Avaa lokero puristamalla lukituskie‐
lekkeet kokoon, taittamalla kansi alas ja irrottamalla se.
