2017.5 OPEL KARL Ohjekirja (in Finnish)

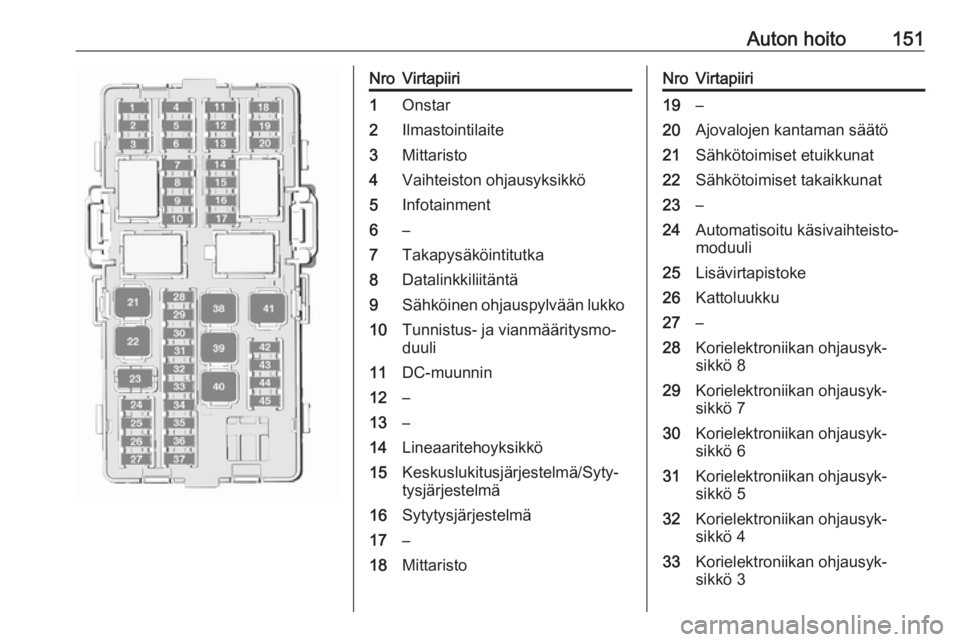

Auton hoito151NroVirtapiiri1Onstar2Ilmastointilaite3Mittaristo4Vaihteiston ohjausyksikkö5Infotainment6–7Takapysäköintitutka8Datalinkkiliitäntä9Sähköinen ohjauspylvään lukko10Tunnistus- ja vianmääritysmo‐
duuli11DC-muunnin12–13–14Lineaaritehoyksikkö15Keskuslukitusjärjestelmä/Syty‐
tysjärjestelmä16Sytytysjärjestelmä17–18MittaristoNroVirtapiiri19–20Ajovalojen kantaman säätö21Sähkötoimiset etuikkunat22Sähkötoimiset takaikkunat23–24Automatisoitu käsivaihteisto‐
moduuli25Lisävirtapistoke26Kattoluukku27–28Korielektroniikan ohjausyk‐
sikkö 829Korielektroniikan ohjausyk‐
sikkö 730Korielektroniikan ohjausyk‐
sikkö 631Korielektroniikan ohjausyk‐
sikkö 532Korielektroniikan ohjausyk‐
sikkö 433Korielektroniikan ohjausyk‐
sikkö 3

152Auton hoitoNroVirtapiiri34Korielektroniikan ohjausyk‐
sikkö 235Korielektroniikan ohjausyk‐
sikkö 136–37Ohjauspyörän käyttösäädin
LED38–39Logistiikka/DC-muunnin40Sähkötoiminen ikkuna, kuljet‐
taja41Puhallin42Istuinlämmitys, etuistuimet43Ilmastointilaite44Lämmitettävä ohjauspyörä45–Auton työkalut

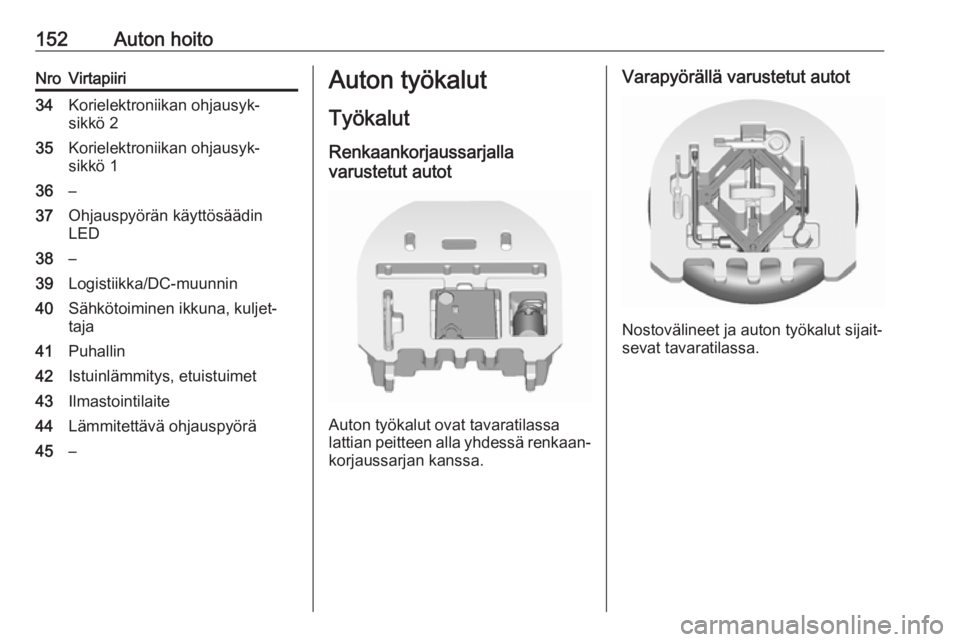

Työkalut
Renkaankorjaussarjalla
varustetut autot
Auton työkalut ovat tavaratilassa
lattian peitteen alla yhdessä renkaan‐
korjaussarjan kanssa.
Varapyörällä varustetut autot
Nostovälineet ja auton työkalut sijait‐
sevat tavaratilassa.

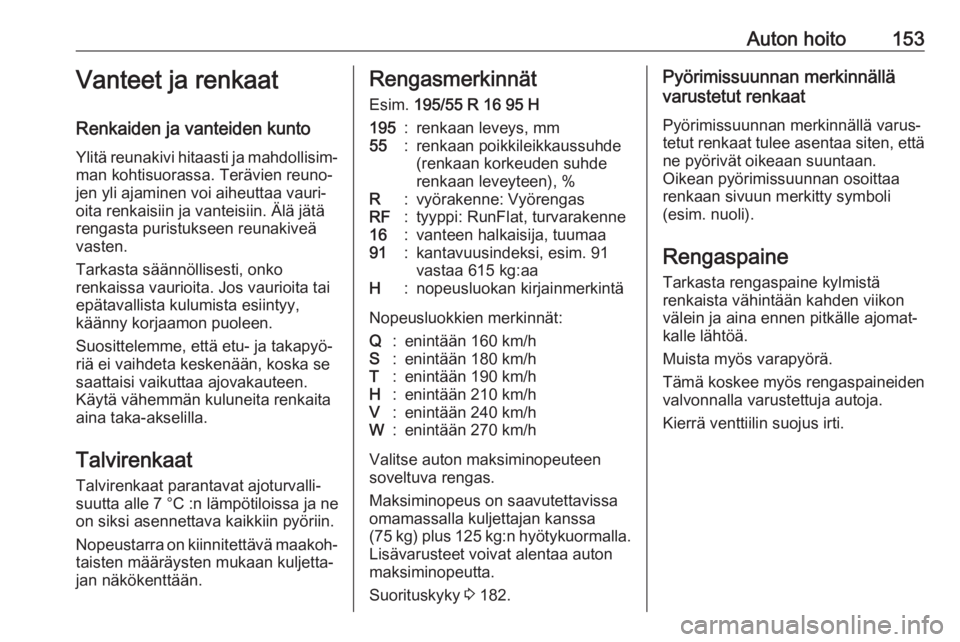

Auton hoito153Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Suosittelemme, että etu- ja takapyö‐
riä ei vaihdeta keskenään, koska se
saattaisi vaikuttaa ajovakauteen.
Käytä vähemmän kuluneita renkaita
aina taka-akselilla.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C :n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.Rengasmerkinnät
Esim. 195/55 R 16 95 H195:renkaan leveys, mm55:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa91:kantavuusindeksi, esim. 91
vastaa 615 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen
soveltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 182.
Pyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐
tetut renkaat tulee asentaa siten, että ne pyörivät oikeaan suuntaan.
Oikean pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine Tarkasta rengaspaine kylmistä
renkaista vähintään kahden viikon
välein ja aina ennen pitkälle ajomat‐
kalle lähtöä.
Muista myös varapyörä.
Tämä koskee myös rengaspaineiden
valvonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.

154Auton hoito

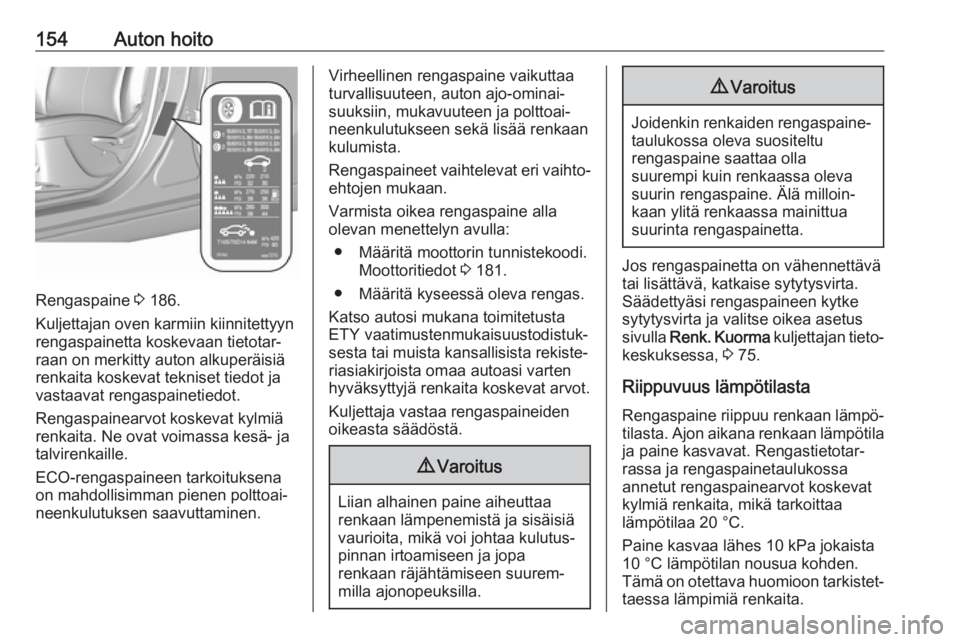

Rengaspaine 3 186.
Kuljettajan oven karmiin kiinnitettyyn
rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan.
Varmista oikea rengaspaine alla
olevan menettelyn avulla:
● Määritä moottorin tunnistekoodi. Moottoritiedot 3 181.
● Määritä kyseessä oleva rengas.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden
oikeasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Säädettyäsi rengaspaineen kytke
sytytysvirta ja valitse oikea asetus
sivulla Renk. Kuorma kuljettajan tieto‐
keskuksessa, 3 75.
Riippuvuus lämpötilasta Rengaspaine riippuu renkaan lämpö‐
tilasta. Ajon aikana renkaan lämpötila ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa
annetut rengaspainearvot koskevat
kylmiä renkaita, mikä tarkoittaa
lämpötilaa 20 °C.
Paine kasvaa lähes 10 kPa jokaista
10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.

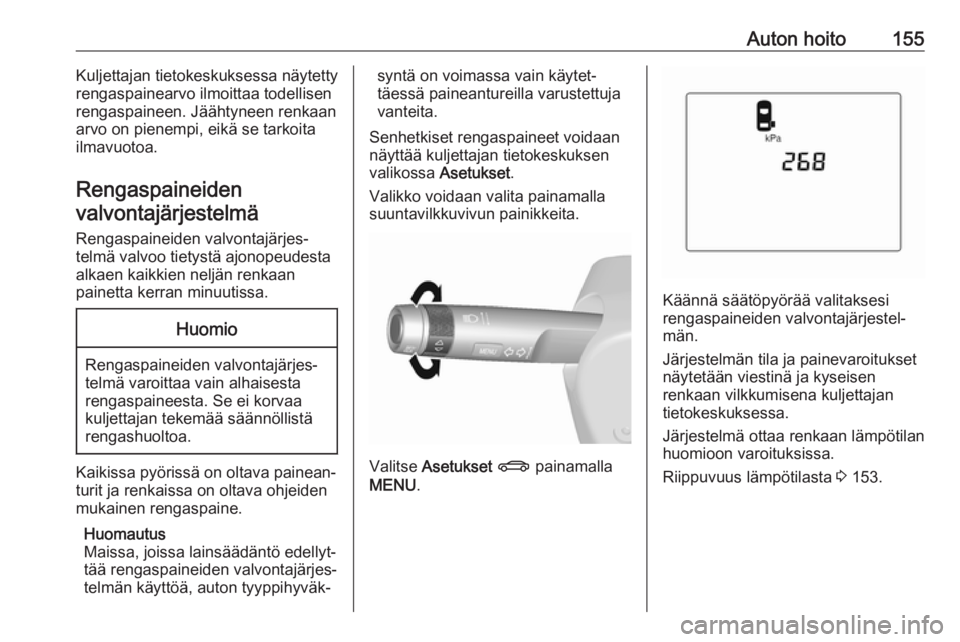

Auton hoito155Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita
ilmavuotoa.
Rengaspaineiden valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän renkaan
painetta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen
valikossa Asetukset.
Valikko voidaan valita painamalla
suuntavilkkuvivun painikkeita.
Valitse Asetukset X painamalla
MENU .
Käännä säätöpyörää valitaksesi
rengaspaineiden valvontajärjestel‐
män.
Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen
renkaan vilkkumisena kuljettajan
tietokeskuksessa.
Järjestelmä ottaa renkaan lämpötilan
huomioon varoituksissa.
Riippuvuus lämpötilasta 3 153.

156Auton hoito

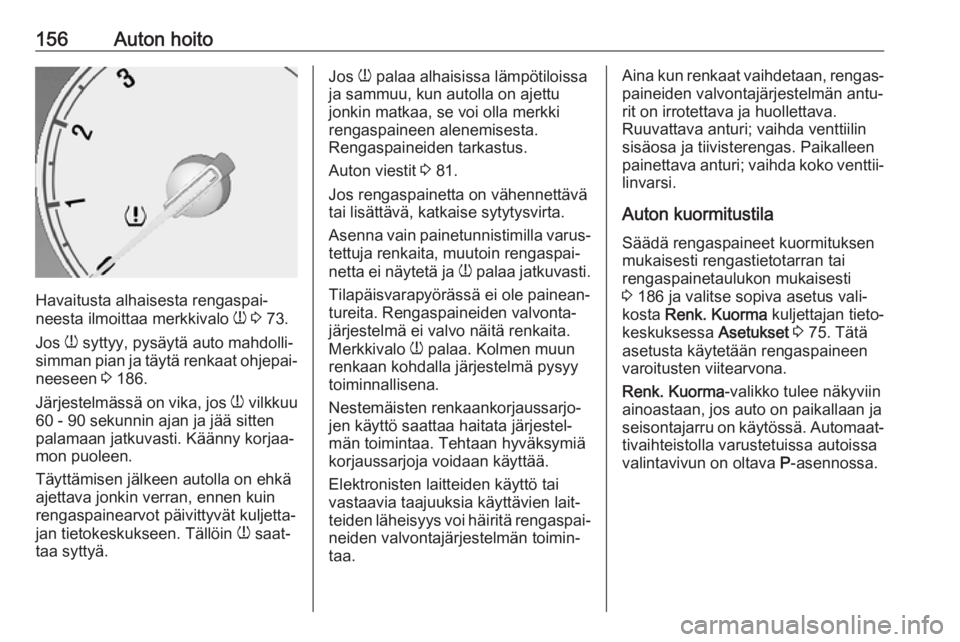

Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 73.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 186.
Järjestelmässä on vika, jos w vilkkuu
60 - 90 sekunnin ajan ja jää sitten palamaan jatkuvasti. Käänny korjaa‐
mon puoleen.
Täyttämisen jälkeen autolla on ehkä
ajettava jonkin verran, ennen kuin
rengaspainearvot päivittyvät kuljetta‐
jan tietokeskukseen. Tällöin w saat‐
taa syttyä.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu
jonkin matkaa, se voi olla merkki
rengaspaineen alenemisesta.
Rengaspaineiden tarkastus.
Auton viestit 3 81.
Jos rengaspainetta on vähennettävä tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Tilapäisvarapyörässä ei ole painean‐
tureita. Rengaspaineiden valvonta‐
järjestelmä ei valvo näitä renkaita.
Merkkivalo w palaa. Kolmen muun
renkaan kohdalla järjestelmä pysyy
toiminnallisena.
Nestemäisten renkaankorjaussarjo‐
jen käyttö saattaa haitata järjestel‐
män toimintaa. Tehtaan hyväksymiä
korjaussarjoja voidaan käyttää.
Elektronisten laitteiden käyttö tai
vastaavia taajuuksia käyttävien lait‐
teiden läheisyys voi häiritä rengaspai‐ neiden valvontajärjestelmän toimin‐
taa.Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava.
Ruuvattava anturi; vaihda venttiilin sisäosa ja tiivisterengas. Paikalleen
painettava anturi; vaihda koko venttii‐ linvarsi.
Auton kuormitustila
Säädä rengaspaineet kuormituksen
mukaisesti rengastietotarran tai
rengaspainetaulukon mukaisesti
3 186 ja valitse sopiva asetus vali‐
kosta Renk. Kuorma kuljettajan tieto‐
keskuksessa Asetukset 3 75. Tätä
asetusta käytetään rengaspaineen
varoitusten viitearvona.

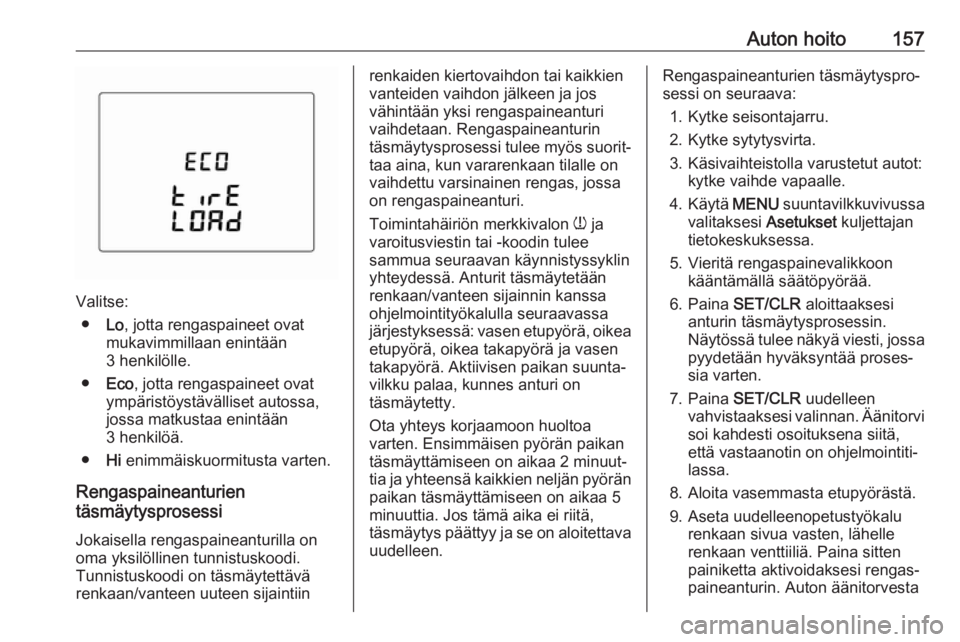

Renk. Kuorma -valikko tulee näkyviin
ainoastaan, jos auto on paikallaan ja seisontajarru on käytössä. Automaat‐
tivaihteistolla varustetuissa autoissa
valintavivun on oltava P-asennossa.

Auton hoito157
Valitse:● Lo, jotta rengaspaineet ovat
mukavimmillaan enintään
3 henkilölle.
● Eco , jotta rengaspaineet ovat
ympäristöystävälliset autossa,
jossa matkustaa enintään
3 henkilöä.
● Hi enimmäiskuormitusta varten.
Rengaspaineanturien
täsmäytysprosessi
Jokaisella rengaspaineanturilla on
oma yksilöllinen tunnistuskoodi.
Tunnistuskoodi on täsmäytettävä
renkaan/vanteen uuteen sijaintiin
renkaiden kiertovaihdon tai kaikkien
vanteiden vaihdon jälkeen ja jos
vähintään yksi rengaspaineanturi
vaihdetaan. Rengaspaineanturin
täsmäytysprosessi tulee myös suorit‐
taa aina, kun vararenkaan tilalle on
vaihdettu varsinainen rengas, jossa
on rengaspaineanturi.
Toimintahäiriön merkkivalon w ja
varoitusviestin tai -koodin tulee
sammua seuraavan käynnistyssyklin
yhteydessä. Anturit täsmäytetään
renkaan/vanteen sijainnin kanssa
ohjelmointityökalulla seuraavassa
järjestyksessä: vasen etupyörä, oikea
etupyörä, oikea takapyörä ja vasen
takapyörä. Aktiivisen paikan suunta‐
vilkku palaa, kunnes anturi on
täsmäytetty.
Ota yhteys korjaamoon huoltoa
varten. Ensimmäisen pyörän paikan
täsmäyttämiseen on aikaa 2 minuut‐
tia ja yhteensä kaikkien neljän pyörän paikan täsmäyttämiseen on aikaa 5
minuuttia. Jos tämä aika ei riitä,
täsmäytys päättyy ja se on aloitettava
uudelleen.Rengaspaineanturien täsmäytyspro‐
sessi on seuraava:
1. Kytke seisontajarru.
2. Kytke sytytysvirta.
3. Käsivaihteistolla varustetut autot: kytke vaihde vapaalle.
4. Käytä MENU suuntavilkkuvivussa
valitaksesi Asetukset kuljettajan
tietokeskuksessa.
5. Vieritä rengaspainevalikkoon kääntämällä säätöpyörää.
6. Paina SET/CLR aloittaaksesi
anturin täsmäytysprosessin.
Näytössä tulee näkyä viesti, jossa
pyydetään hyväksyntää proses‐
sia varten.
7. Paina SET/CLR uudelleen
vahvistaaksesi valinnan. Äänitorvi
soi kahdesti osoituksena siitä,
että vastaanotin on ohjelmointiti‐
lassa.
8. Aloita vasemmasta etupyörästä.
9. Aseta uudelleenopetustyökalu renkaan sivua vasten, lähelle
renkaan venttiiliä. Paina sitten
painiketta aktivoidaksesi rengas‐
paineanturin. Auton äänitorvesta

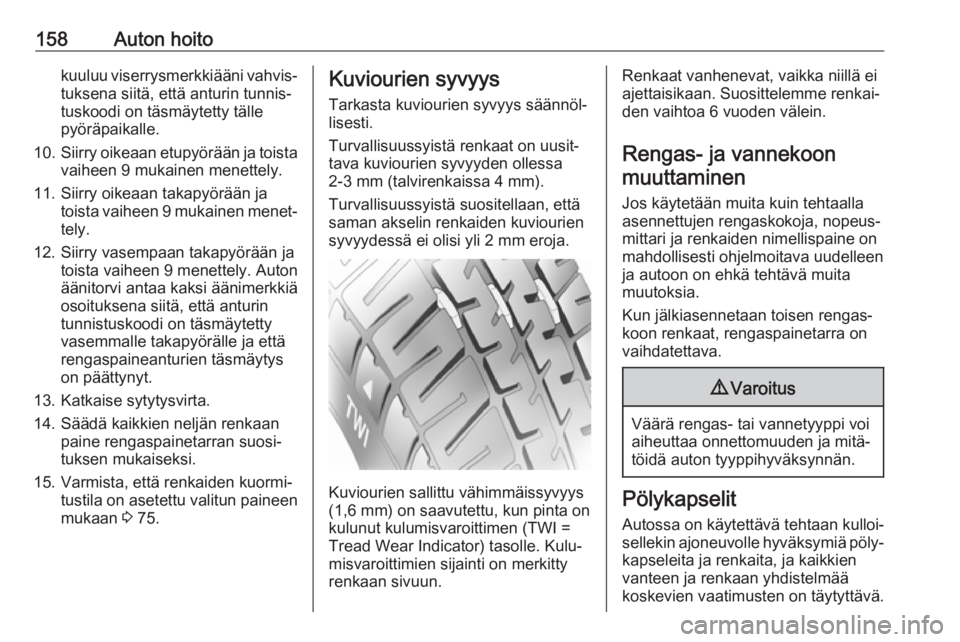

158Auton hoitokuuluu viserrysmerkkiääni vahvis‐
tuksena siitä, että anturin tunnis‐
tuskoodi on täsmäytetty tälle
pyöräpaikalle.
10. Siirry oikeaan etupyörään ja toista
vaiheen 9 mukainen menettely.
11. Siirry oikeaan takapyörään ja toista vaiheen 9 mukainen menet‐
tely.
12. Siirry vasempaan takapyörään ja toista vaiheen 9 menettely. Auton
äänitorvi antaa kaksi äänimerkkiä
osoituksena siitä, että anturin
tunnistuskoodi on täsmäytetty
vasemmalle takapyörälle ja että
rengaspaineanturien täsmäytys
on päättynyt.
13. Katkaise sytytysvirta.
14. Säädä kaikkien neljän renkaan paine rengaspainetarran suosi‐
tuksen mukaiseksi.
15. Varmista, että renkaiden kuormi‐ tustila on asetettu valitun paineenmukaan 3 75.Kuviourien syvyys
Tarkasta kuviourien syvyys säännöl‐ lisesti.
Turvallisuussyistä renkaat on uusit‐ tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.
Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja vannekoonmuuttaminen
Jos käytetään muita kuin tehtaalla
asennettujen rengaskokoja, nopeus‐
mittari ja renkaiden nimellispaine on
mahdollisesti ohjelmoitava uudelleen
ja autoon on ehkä tehtävä muita
muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pöly‐ kapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää
koskevien vaatimusten on täytyttävä.
