Řízení vozidla a jeho provoz215k překážce změní tento trojúhelník
barvu ze žluté na červenou a zvětší se.
Při vyřazení zpátečky se s krátkým
zpožděním zobrazí předchozí obsah
informačního displeje. Pro rychlejší
návrat na zobrazení předchozího
obsahu stiskněte ikonu kamery na
informačním displeji. Systém
panoramatického výhledu se také
deaktivuje při překročení rychlosti 11
km/h při zařazeném rychlostním
stupni pro jízdu dopředu.
Výhled do okolí vozidla
Výhled do okolí vozidla zobrazuje na
informačním displeji prostor okolo
vozidla seshora spolu s obrazem
z přední a zadní kamery.
Výhled dopředu
Výhled dopředu zobrazuje prostor
před vozidlem v pravé části
obrazovky. Tento výhled se zobrazí
po přeřazení ze zpátečky na
převodový stupeň pro jízdu dopředu,
nebo po klepnutí na ikonu kamery na informačním displeji. Výhled dopředu
zobrazuje také automaticky
detekované objekty ve vzdálenosti do30 cm. Výhled dopředu se zobrazuje
pouze do rychlosti 11 km/h při
zařazeném převodovém stupni pro
jízdu dopředu.
Deaktivace
Systém panoramatického výhledu se
deaktivuje následujícími způsoby:
● rychlostí větší než 11 km/h
● klepnutím na ikonu kamery ë na
informačním displeji,
● zařazením neutrálu nebo polohy P u automatické převodovky.
Všeobecné informace9 Varování
Systém panoramatického výhledu
nenahrazuje oči řidiče.
Nezobrazuje děti, chodce,
cyklisty, dopravu v příčném směru ani jiné objekty nacházející se
mimo zorné pole kamer, například
pod nárazníkem nebo pod
vozidlem.
S vozidlem nejezděte ani je
neparkujte pouze s použitím
systému panoramatického
výhledu.
Před rozjetím vždy zkontrolujte
okolí vozidla.9 Varování
Zobrazovaný obraz může být dále
nebo blíže než se jeví.
Zobrazovaný prostor je omezený
a předměty, které jsou blíže
u nárazníku nebo pod
nárazníkem, se nemusí na
obrazovce zobrazit.
9 Varování
Kamery panoramatického výhledu
mají slepé úhly a nezobrazují
objekty nacházející blízko u okrajů vozidla. Sklopná vnější zpětná
zrcátka, která nejsou ve správné
poloze, nebudou zobrazovat
panoramatický výhled správně.

216Řízení vozidla a jeho provoz
Mrtvé úhly jsou na obrázcích
znázorněny šrafovanými plochami.
Tmavé plochy znázorňují výhledy
zobrazované systémem
panoramatického výhledu.
Omezení systémuVýstraha
Pro zjištění optimální funkce
systému je důležité udržovat vždy čisté objektivy kamer v mřížce
chladiče, v krytech vnějších
zpětných zrcátek a v zadních
výklopných dveřích mezi světly
osvětlení registrační značky.
Objektivy kamery opláchněte
vodou a otřete měkkým hadrem.
Objektivy nečistěte parním nebo
vysokotlakým čisticím zařízením.
Systém panoramatického výhledu
nebude pravděpodobně pracovat
správně v následujících případech:
● Prostředí je tmavé.
● Do objektivu kamery svítí slunce nebo světlomety.
● Během jízdy v noci.
● Viditelnost omezuje počasí, například mlha, déšť nebo sníh.
● Objektiv kamery je blokován sněhem, břečkou, blátem nebo
špínou.
● Vozidlo táhne přívěs.
● Vozidlo mělo nehodu.
● Vyskytují se extrémní změny teploty.
Zadní kamera Zadní kamera pomáhá řidiči při
couvání tím, že zobrazí oblast za
vozidlem.
Záběr kamery se zobrazuje na
informačním displeji.9 Varování
Zadní kamera nenahrazuje oči
řidiče. Uvědomte si, že předměty, které leží mimo zorné pole kamery a čidel parkovacího asistenta,
například pod nárazníkem nebo
pod vozidlem, nejsou
zobrazovány.
S vozidlem necouvejte ani je
neparkujte pouze s použitím zadní
kamery.
Před rozjetím vždy zkontrolujte
okolí vozidla.

Řízení vozidla a jeho provoz217Aktivace
Zadní kamera je aktivována
automaticky, když je zařazen zpětný
chod.
Funkčnost
Kamera je namontována mezi světly
osvětlení registrační značky.
Oblast zobrazená kamerou je
omezená. Vzdálenost obrazu, která se zobrazuje na displeji, se liší od
skutečné vzdálenosti.
Vodicí čáry
Dynamické vodicí čáry jsou
vodorovné čáry v intervalech
jednoho metru, promítané na obrázek tak, aby byla definována vzdálenost
ke zobrazeným předmětům.Trajektorie vozidla se zobrazuje
v souladu s úhlem natočení volantu.
Výstražné symboly
Výstražné symboly jsou zobrazeny
jako trojúhelníky 9 na obrázku, který
zobrazuje překážky detekované
zadními čidly progresivního
parkovacího asistenta.
Vedle toho se v horní řádce
informačního displeje zobrazí symbol
9 s výstrahou, že je třeba
zkontrolovat okolí vozidla.

218Řízení vozidla a jeho provozDeaktivace
Kamera se vypne při překročení
určité rychlosti při jízdě dopředu,
nebo pokud není zařazena zpátečka
přibližně po dobu 10 sekund.
Deaktivace vodicích čar
a výstražných symbolů
7'' barevný informační displej:
Aktivaci nebo deaktivaci vizuálních
vodicích čar a výstražných symbolů
lze změnit prostřednictvím
dotykových tlačítek ve spodní zóně
displeje.
8" barevný informační displej:
Aktivaci nebo deaktivaci vizuálních
vodicích čar a výstražných symbolů
lze změnit v nabídce Nastavení na
informačním displeji. Vyberte
odpovídající nastavení Nastavení, I
Couvací kamera .
Informační displej 3 113.
Personalizace vozidla 3 120.
Omezení systému Zadní kamera nebude
pravděpodobně pracovat správně
v následujících případech:
● Prostředí je tmavé.
● Do objektivu kamery svítí slunce nebo světlomety.
● Během jízdy v noci.
● Viditelnost omezuje počasí, například mlha, déšť nebo sníh.
● Objektiv kamery je blokován sněhem, břečkou, blátem nebo
špínou. Objektiv kamery
vyčistěte opláchnutím vodou a otřete měkkým hadrem.
● Vozidlo táhne přívěs.● Zadní část vozidla prošla nehodou.
● Vyskytují se extrémní změny teploty.
Chybová hlášení jsou zobrazována
s 9 v první řádce informačního
displeje.
Upozornění na provoz v příčném směru vzadu
Navíc k zadní kameře 3 216 varuje při
couvání funkce upozornění na provoz v příčném směru na provoz z levé
nebo pravé strany. Pokud je
rozpoznán provoz v příčném směru
a je zapnutá zadní kamera, zobrazí
se na barevném informačním displeji
výstražný trojúhelník se směrovou
šipkou K, která udává směr
provozu. Kromě toho se ozvou
tři pípnutí z reproduktoru na příslušné
straně.

Řízení vozidla a jeho provoz219
Radarová čidla vzdálenosti jsou
umístěna v zadním nárazníku.
9 Varování
Upozornění na provoz v příčném
směru vzadu nenahrazuje výhled řidiče. Uvědomte si, že předměty
mimo dosah čidel, například pod
nárazníkem nebo pod vozidlem,
nejsou zobrazeny.
Systém nedetekuje chodce, děti
ani zvířata.
Při couvání s vozidlem
nespoléhejte pouze na informační displej a předtím si zkontrolujte
prostor za vozidlem a okolo něho.
Aktivace
Funkce upozornění na provoz
v příčném směru vzadu se aktivuje automaticky spolu se zadní kamerou
při zařazení zpátečky.
Oblasti detekce
Čidla systému pokrývají zónu
přibližně 20 metrů v úhlu 90° doleva
nebo doprava za vozidlem.
Upozornění na provoz v příčném
směru za vozidlem je aktivní až do
rychlosti 10 km/h a upozorňuje na
vozidla jedoucí v příčném směru rychlostí 0 až 36 km/h.
Deaktivace Funkce upozornění na provoz
v příčném směru vzadu se
automaticky vypne spolu se zadní kamerou při překročení určité
rychlosti při jízdě dopředu nebo
přibližně 10 sekund po vyřazení
zpátečky.
Zapnutí nebo vypnutí upozornění na
provoz v příčném směru vzadu lze
nastavit v nabídce personalizace
vozidla na informačním displeji.
Personalizace vozidla 3 120.
Informační displej 3 113.
Systém se deaktivuje, pokud vozidlo
táhne přívěs.
Vypnutí je signalizováno zprávou na
informačním centru řidiče.

220Řízení vozidla a jeho provozOmezení systémuSystém nemusí pracovat správně
v následujících případech:
● Snímače jsou zakryty sněhem, blátem, nálepkami, kovovými
deskami nebo jinými předměty.
● Při jízdě v silných přívalových deštích.
● Vozidlo mělo dopravní nehodu, byl poškozen nebo nesprávně
opraven prostor v okolí
detekčních snímačů.
● Vyskytují se extrémní změny teploty.
● Vozidlo táhne přívěs.
V případě poruchy v systému, nebo
pokud systém nepracuje z důvodu
dočasných podmínek, je na
informačním centru řidiče zobrazena
zpráva. Vyhledejte pomoc v servisu.Asistent dopravního
značení
Funkčnost
Asistent dopravního značení zjišťuje dopravní značky pomocí přední
kamery a zobrazuje je v informačním centru řidiče.
Pokud je vozidlo vybaveno
zabudovaným navigačním
systémem, mohou být navíc zahrnuty i dopravní značky z mapových dat.
Dopravní značky, které budou
zjištěny, jsou:
Dopravní značky omezení rychlosti
a zákazu předjíždění ● omezení rychlosti
● zákaz předjíždění
● ukončení rychlostního omezení
● ukončení zákazu předjížděníSilniční značky
Začátek a konec:
● městské regiony (specifické podle země)
● dálnice
● státní silnice ● obytné zónyDoplňkové značky ● doplňkové rady pro dopravní značky
● omezení pro tažení přívěsu
● zákaz jízdy traktorů
● varování před vlhkostí
● varování před ledem
● časová omezení
● omezení vzdálenosti
● směrové šipky

Řízení vozidla a jeho provoz221Značky omezení rychlosti nebo
zákazu předjíždění jsou zobrazeny
v informačním centru řidiče, dokud
není detekováno další omezení
rychlosti nebo konec omezení
rychlosti, nebo do uplynutí
definovaného časového úseku
zobrazení značky.
Indikace několika značek na displeji
je možná.
Vykřičník v rámečku znamená, že
byla detekována jiná značka, kterou
systém nebyl schopen s určitostí
identifikovat.
Systém funguje v závislosti na
světelných podmínkách bez ztráty
funkce až do rychlosti 200 km/h. V noci je systém aktivní do rychlosti
160 km/h.
Zobrazení displejem Informace o aktuálně platných
dopravních značkách jsou k dispozici
na vyhrazené stránce asistenta
dopravního značení v Informačním
centru řidiče.
Kromě toho se ve spodním řádku
informačního centra řidiče trvale
zobrazuje aktuálně platná omezená
rychlost. V případě, že je k dispozici
značka pro nejvyšší povolenou
rychlost s doplňkovou tabulkou, je
v této oblasti zobrazen symbol +.
Na displeji základní úrovně výbavy
vyberte nabídku Info ? pomocí
tlačítka MENU a nastavovacím
kolečkem na páčce ukazatelů směru
vyberte stránku asistenta dopravního značení 3 105.

222Řízení vozidla a jeho provoz

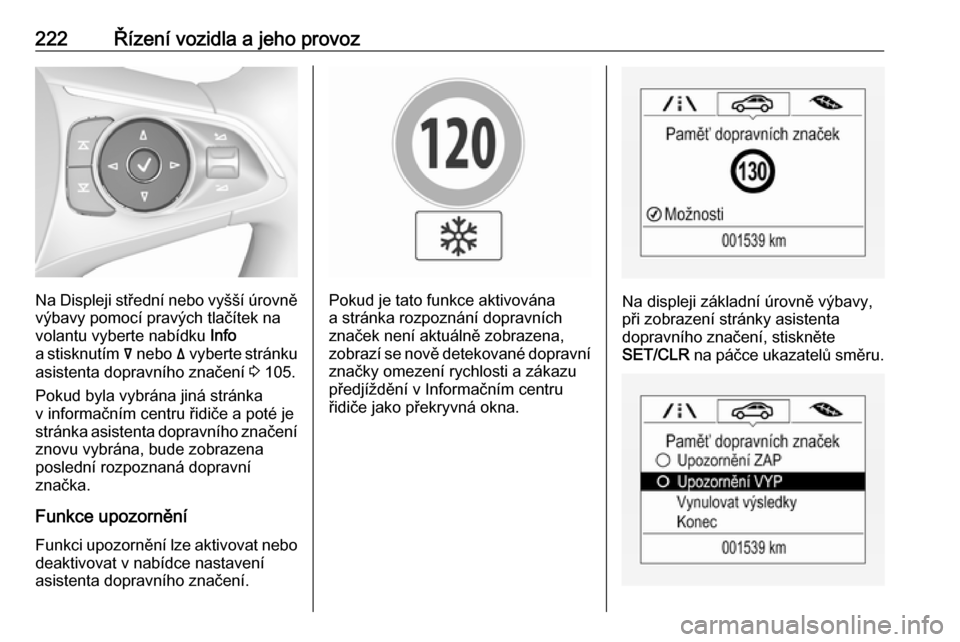

Na Displeji střední nebo vyšší úrovněvýbavy pomocí pravých tlačítek na
volantu vyberte nabídku Info
a stisknutím å nebo ä vyberte stránku
asistenta dopravního značení 3 105.
Pokud byla vybrána jiná stránka
v informačním centru řidiče a poté je
stránka asistenta dopravního značení
znovu vybrána, bude zobrazena
poslední rozpoznaná dopravní
značka.
Funkce upozorněníFunkci upozornění lze aktivovat nebo deaktivovat v nabídce nastavení
asistenta dopravního značení.Pokud je tato funkce aktivována
a stránka rozpoznání dopravních
značek není aktuálně zobrazena,
zobrazí se nově detekované dopravní značky omezení rychlosti a zákazu
předjíždění v Informačním centru
řidiče jako překryvná okna.Na displeji základní úrovně výbavy,
při zobrazení stránky asistenta
dopravního značení, stiskněte
SET/CLR na páčce ukazatelů směru.
