2017.5 OPEL INSIGNIA BREAK Sürücü El Kitabı (in Turkish)

Araç bakımı239Fren hidroliği9Uyarı
Fren hidroliği zehirli ve tahriş
edicidir. Gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin.
Fren hidroliği seviyesi MIN ve MAX
işaretinin arasında olmalıdır.
Sıvı seviyesi MIN işaretinin
altındaysa, yetkili servise başvurun.
Fren ve debriyaj hidroliği 3 278.
Araç aküsü
Akü bakım gerektirmez, ancak bunun
önkoşulu sürüş tarzının akünün
yeterli şarj yapmasına imkan
tanımasıdır. Aracın kısa mesafeli
kullanımı ve sık sık motor çalıştırma
işlemi akünün boşalmasına sebep
olabilir. Elektrik tüketen cihazların
gereksiz yere kullanımından kaçının.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Aracın dört haftadan daha uzun bir
süre kullanılmaması akünün
boşalmasına neden olabilir. Akünün
eksi kutup bağlantısını sökerek araç
şebekesinden ayırın.
Akünün kutup başlarını sadece
kontak kapalı konumdayken
bağlayın.
Akü boşalma emniyeti 3 141.
Akünün ayrılması Araç aküsü ayrılacak ise (örneğin
bakım işleri için) alarm sireni şu
şekilde çalışmaz duruma
getirilmelidir: Kontağı açın ve sonra
kapatın, sonra araç aküsü
bağlantılarını 15 saniye içinde ayırın.
Araç aküsünün değiştirilmesi Not
Bu bölümde verilen talimatlar dışına
çıkılması, stop- start sisteminin
geçici olarak devre dışı kalmasına
sebep olabilir.
Araç aküsünü değiştirirken, artı
kutbun bölgesinde açık hava tahliye
deliğin olmamasına dikkat edin. Eğer
bu bölgede bir açık hava tahliye deliği açıksa, bu delik bir kör kapak ile
kapatılmalıdır ve eksi kutup
bölgesindeki havalandırma delikleri
açılmalıdır.
AGM (Absorptive Glass Mat) akülü
araçlarda, akünün başka bir AGM akü
ile değiştirildiğinden emin olun.

240Araç bakımı
Bir AGM akü üzerindeki etiketindenanlaşılabilir. Biz orijinal Opel araç
aküsü kullanılmasını önermekteyiz.
Not
Orijinal Opel araç aküsünden farklı
bir AGM araç aküsü kullanılması
performansın düşmesine sebep
olabilir.
Araç aküsü değişiminin bir yetkili
servis tarafından yapılmasını tavsiye
ederiz.
Stop-start sistemi 3 159.
Araç aküsünün şarj edilmesi9 Uyarı
Stop-start sistemli araçlarda, bir
akü şarj cihazı ile şarj yaparken
şarj potansiyelinin 14,6 voltu
geçmemesine dikkat edin. Aksi
takdirde araç aküsünde hasar
oluşabilir.
Motorun ara kablo ile çalıştırılması
3 270.
Uyarı etiketi
Sembollerin anlamları: ● Kıvılcım, açık ateş yakılmaz veya
sigara içilmez.
● Daima gözleri koruyun. Patlayıcı gazlar körlüğe veya yaralanmaya
sebep olabilir.
● Araç aküsünü çocukların ulaşamayacağı yerlerde
muhafaza edin.
● Araç aküsü içinde körlüğe veya ciddi yanık yaralanmalarına
sebep olabilecek sülfürik asit
mevcuttur.
● Ayrıntılı bilgiler için kullanım kılavuzuna bakınız.
● Araç aküsü yakınında patlayıcı gaz mevcut olabilir.

Araç bakımı241Dizel yakıt sisteminin
havasının alınması
Yakıt deposunun tamamen
boşalıncaya kadar sürülmesi halinde, dizel yakıt sisteminin havası
alınmalıdır. Kontağı üç defa
15 saniye süreyle açın. Daha sonra
motoru maksimum 40 saniye
boyunca çalıştırın. Motor çalışmazsa bu işlemi beş saniye sonra
tekrarlayın. Eğer motor bundan sonra
çalışmazsa bir servise başvurun.
Silecek lastiğinin değiştirilmesiSilecek kolunu, kalkık konumda
kalana kadar kaldırın. Sabitleme
klipsini kaldırarak silecek lastiğini
ayırın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Arka cam silecek lastiği
Silecek kolunu kalkmış pozisyonda
kalıncaya kadar kaldırın, silecek
lastiğini söküp çıkartmak için
düğmeye basın.
Silecek lastiğini hafif açılı bir şekilde silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.

242Araç bakımıAmpul değiştirmeKontağı ve gerekli düğmeyi veya
kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Ampul kontrolü
Bir ampul değiştirildikten sonra,
kontağı açın ve lambaları yakarak
kontrol edin.
Halojen farlar
Kısa hüzmeli far ve uzun hüzmeli far
için ayrı ampullere sahip halojen
farlar.
Kısa hüzmeli far ( 1) dıştaki ampul.
Uzun hüzmeli far ( 2) içteki ampul.
Kısa hüzmeli far (1)
1. Kapağı saatin tersi yönde çevirin ve çıkarın.
2. Tutucuyu öne doğru bastırarakampul duyunu ayırın. Ampul
tutucusunu reflektör yuvasından
çıkarıp alın.

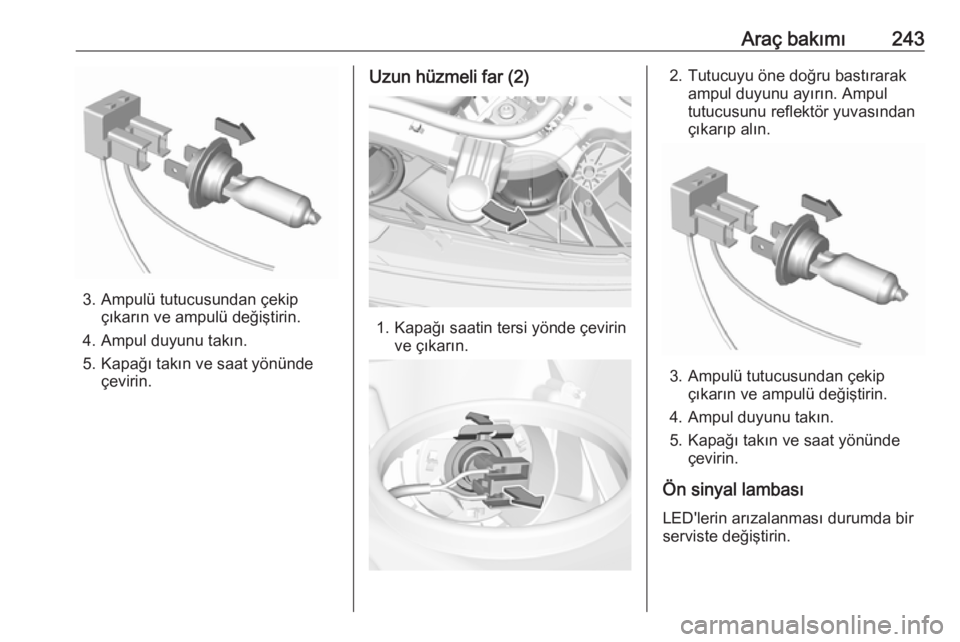

Araç bakımı243
3. Ampulü tutucusundan çekipçıkarın ve ampulü değiştirin.
4. Ampul duyunu takın.
5. Kapağı takın ve saat yönünde çevirin.
Uzun hüzmeli far (2)
1. Kapağı saatin tersi yönde çevirin ve çıkarın.
2. Tutucuyu öne doğru bastırarakampul duyunu ayırın. Ampul
tutucusunu reflektör yuvasından
çıkarıp alın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul duyunu takın.
5. Kapağı takın ve saat yönünde çevirin.
Ön sinyal lambası
LED'lerin arızalanması durumda bir
serviste değiştirin.

244Araç bakımıYan lambaLED'lerin arızalanması durumda bir
serviste değiştirin.
Gündüz sürüş farı
LED'lerin arızalanması durumda bir
serviste değiştirin.
LED ön farlar
Uzun ve kısa hüzmeli farlar, yan
ışıklar, gündüz sürüş farları ve dönüş
sinyalleri LED olarak tasarlanmıştır
ve değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.Sis lambaları
1. Kapağı girintisinden bir tornavida ile çözün ve çıkartın.
2. Ön plakayı döndürerek çıkarın.
3. Üç adet vidayı gevşetin ve lambagrubunu öne doğru çıkarın.
4. Ampul duyunu saat yönü tersinedöndürün ve lamba grubundan
çıkarın.

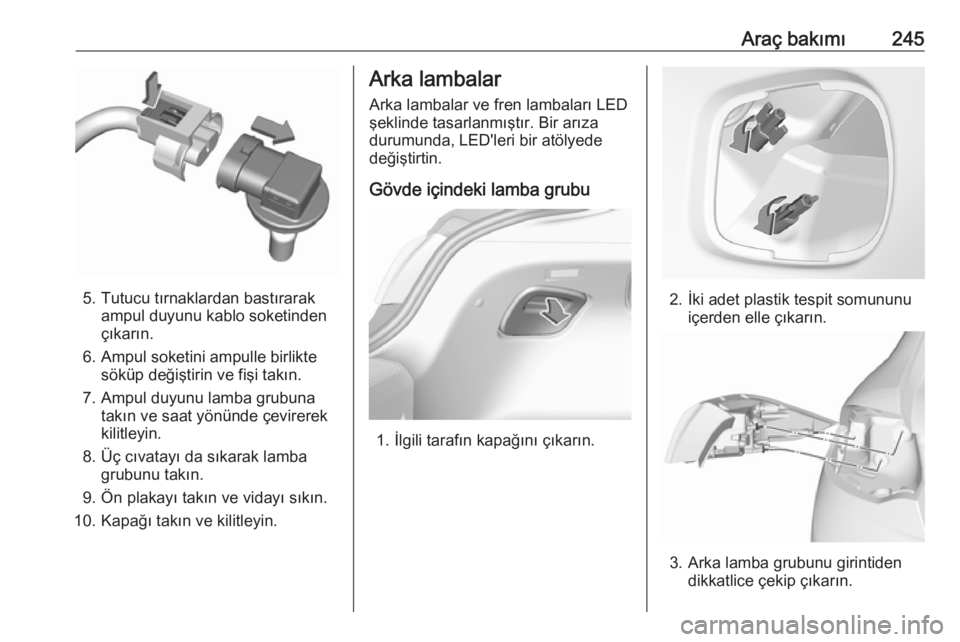

Araç bakımı245
5. Tutucu tırnaklardan bastırarakampul duyunu kablo soketinden
çıkarın.
6. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
7. Ampul duyunu lamba grubuna takın ve saat yönünde çevirerek
kilitleyin.
8. Üç cıvatayı da sıkarak lamba grubunu takın.
9. Ön plakayı takın ve vidayı sıkın.
10. Kapağı takın ve kilitleyin.
Arka lambalar
Arka lambalar ve fren lambaları LED
şeklinde tasarlanmıştır. Bir arıza
durumunda, LED'leri bir atölyede
değiştirtin.
Gövde içindeki lamba grubu
1. İlgili tarafın kapağını çıkarın.
2. İki adet plastik tespit somununu içerden elle çıkarın.
3. Arka lamba grubunu girintiden dikkatlice çekip çıkarın.

246Araç bakımı
4. Ampul taşıyıcısını saat yönününtersine döndürün ve lamba
grubundan çıkarın.
5. Dönüş sinyali ampulünü çıkarın ve değiştirin.
6. Ampul taşıyıcıyı lamba grubunatakın.
7. Lamba grubunu araç gövdesine takın ve sabitleme somunlarını
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Arka kapak içindeki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu ellegevşetin.
3. Lamba grubunu girintilerden dikkatlice çekip çıkarın.
