2017.5 OPEL INSIGNIA BREAK Sürücü El Kitabı (in Turkish)

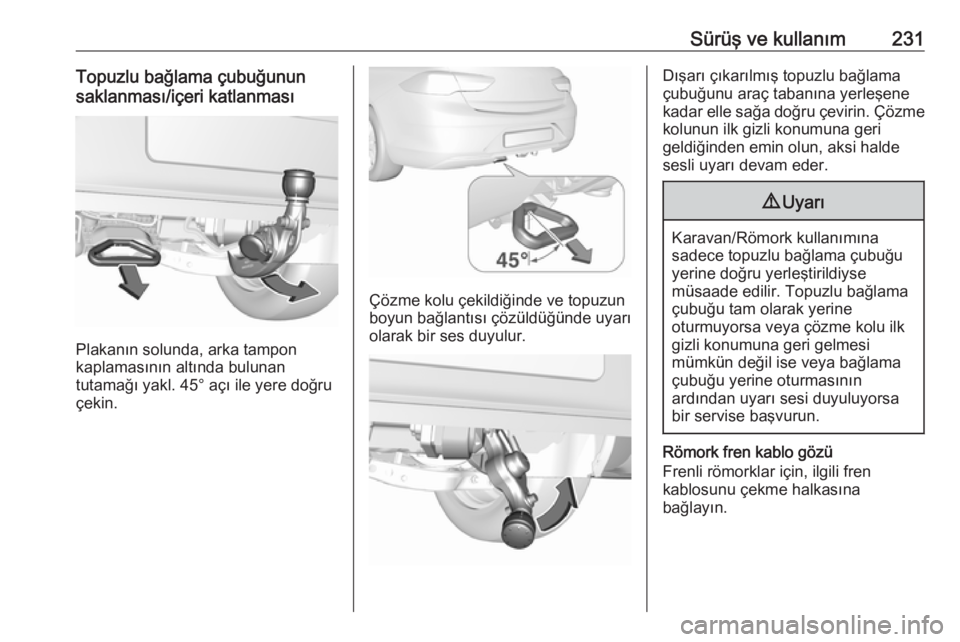

Sürüş ve kullanım231Topuzlu bağlama çubuğunun
saklanması/içeri katlanması
Plakanın solunda, arka tampon
kaplamasının altında bulunan
tutamağı yakl. 45° açı ile yere doğru
çekin.
Çözme kolu çekildiğinde ve topuzun boyun bağlantısı çözüldüğünde uyarıolarak bir ses duyulur.
Dışarı çıkarılmış topuzlu bağlama
çubuğunu araç tabanına yerleşene
kadar elle sağa doğru çevirin. Çözme
kolunun ilk gizli konumuna geri
geldiğinden emin olun, aksi halde
sesli uyarı devam eder.9 Uyarı
Karavan/Römork kullanımına
sadece topuzlu bağlama çubuğu
yerine doğru yerleştirildiyse
müsaade edilir. Topuzlu bağlama
çubuğu tam olarak yerine
oturmuyorsa veya çözme kolu ilk
gizli konumuna geri gelmesi
mümkün değil ise veya bağlama
çubuğu yerine oturmasının
ardından uyarı sesi duyuluyorsa
bir servise başvurun.
Römork fren kablo gözü
Frenli römorklar için, ilgili fren
kablosunu çekme halkasına
bağlayın.

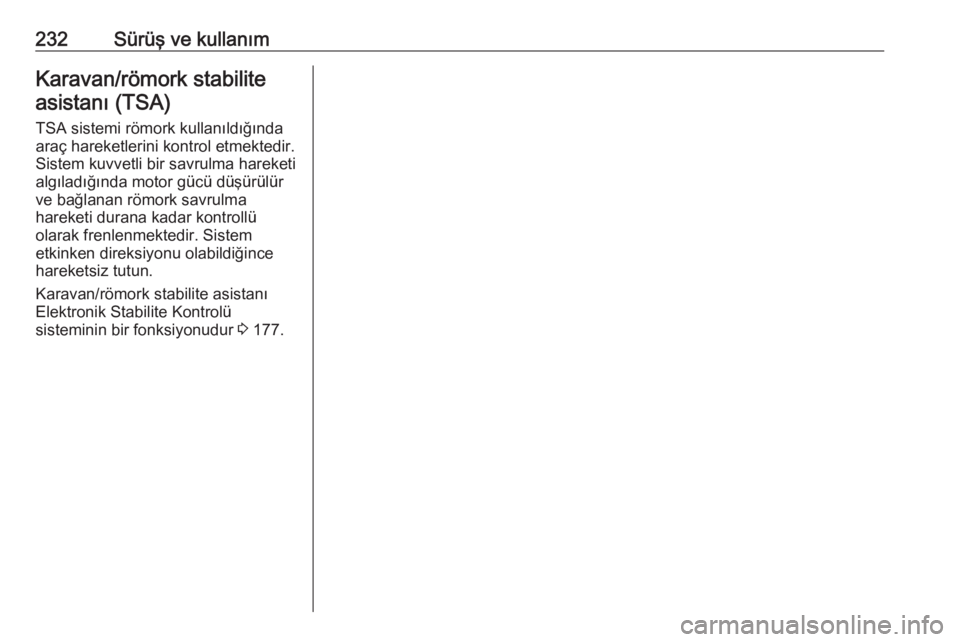

232Sürüş ve kullanımKaravan/römork stabiliteasistanı (TSA)
TSA sistemi römork kullanıldığında
araç hareketlerini kontrol etmektedir.
Sistem kuvvetli bir savrulma hareketi
algıladığında motor gücü düşürülür
ve bağlanan römork savrulma
hareketi durana kadar kontrollü
olarak frenlenmektedir. Sistem
etkinken direksiyonu olabildiğince
hareketsiz tutun.
Karavan/römork stabilite asistanı
Elektronik Stabilite Kontrolü
sisteminin bir fonksiyonudur 3 177.

Araç bakımı233Araç bakımıGenel Bilgiler............................. 234
Aksesuarlar ve araçta yapılan değişiklikler ............................. 234
Aracın depolanması ................234
Servis ömrü sonu geri kazanım .................................. 235
Araç kontrolleri ........................... 235
Çalışma yapılması ...................235
Kaput ....................................... 235
Motor yağı ............................... 236
Motor soğutma suyu ................237
Yıkama sistemi sıvısı ...............238
Frenler ..................................... 238
Fren hidroliği ............................ 239
Araç aküsü .............................. 239
Dizel yakıt sisteminin havasının alınması .................................. 241
Silecek lastiğinin değiştirilmesi 241
Ampul değiştirme .......................242
Halojen farlar ........................... 242
LED ön farlar ........................... 244
Sis lambaları ............................ 244
Arka lambalar .......................... 245
Yan dönüş sinyali lambaları ....247
Plaka lambası .......................... 248İç lambalar............................... 248
Gösterge panosu aydınlatması ........................... 248
Elektronik sistem ........................248
Sigortalar ................................. 248
Motor bölmesi sigorta kutusu ..249
Gösterge panosu sigorta kutusu ..................................... 252
Araç takımları ............................. 254
Jantlar ve lastikler ......................255
Kış lastikleri ............................. 255
Lastik tanımlamaları ................255
Lastik hava basıncı ..................255
Lastik hava basıncı denetleme sistemi .................................... 257
Diş derinliği .............................. 259
Lastik ve tekerlek ebadının değiştirilmesi ........................... 260
Tekerlek kapakları ...................260
Lastik zincirleri ......................... 260
Lastik onarım seti ....................261
Tekerlek değiştirme .................265
Stepne ..................................... 268
Motorun ara kablo ile çalıştırıl‐
ması ........................................... 270
Çekme ....................................... 271
Aracın çekilmesi ......................271
Başka bir aracın çekilmesi .......272Araç bakımı ................................ 273
Dış bakım ................................ 273
İç bakım ................................... 276

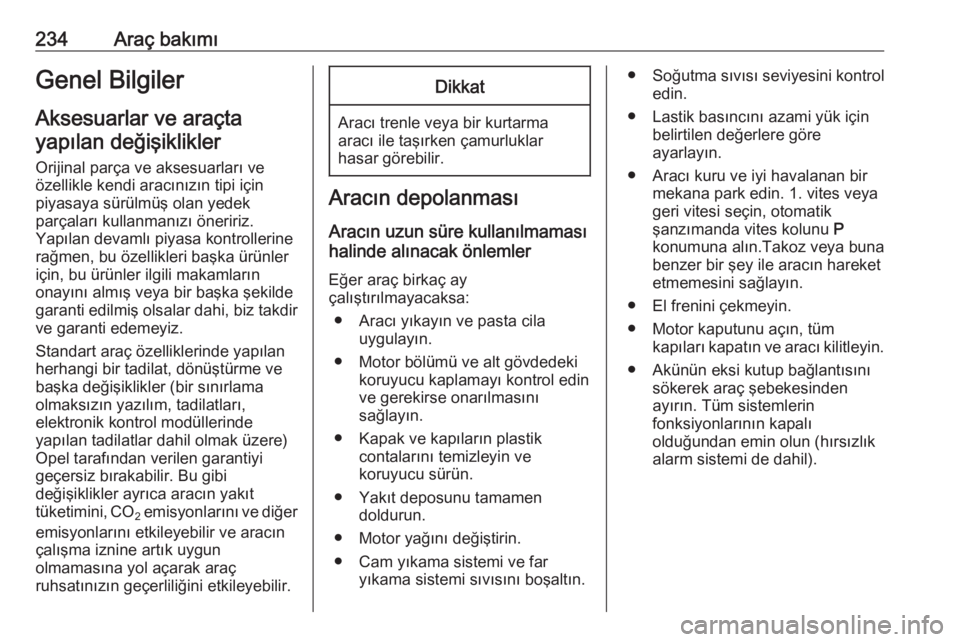

234Araç bakımıGenel BilgilerAksesuarlar ve araçtayapılan değişiklikler
Orijinal parça ve aksesuarları ve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir
ve garanti edemeyiz.
Standart araç özelliklerinde yapılan
herhangi bir tadilat, dönüştürme ve
başka değişiklikler (bir sınırlama
olmaksızın yazılım, tadilatları,
elektronik kontrol modüllerinde
yapılan tadilatlar dahil olmak üzere)
Opel tarafından verilen garantiyi
geçersiz bırakabilir. Bu gibi
değişiklikler ayrıca aracın yakıt
tüketimini, CO 2 emisyonlarını ve diğer
emisyonlarını etkileyebilir ve aracın
çalışma iznine artık uygun
olmamasına yol açarak araç
ruhsatınızın geçerliliğini etkileyebilir.Dikkat
Aracı trenle veya bir kurtarma aracı ile taşırken çamurluklar
hasar görebilir.
Aracın depolanması
Aracın uzun süre kullanılmaması
halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
● Aracı yıkayın ve pasta cila uygulayın.
● Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin
ve gerekirse onarılmasını
sağlayın.
● Kapak ve kapıların plastik contalarını temizleyin ve
koruyucu sürün.
● Yakıt deposunu tamamen doldurun.
● Motor yağını değiştirin.
● Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.
●Soğutma sıvısı seviyesini kontrol
edin.
● Lastik basıncını azami yük için belirtilen değerlere göre
ayarlayın.
● Aracı kuru ve iyi havalanan bir mekana park edin. 1. vites veya
geri vitesi seçin, otomatik
şanzımanda vites kolunu P
konumuna alın.Takoz veya buna
benzer bir şey ile aracın hareket
etmemesini sağlayın.
● El frenini çekmeyin.
● Motor kaputunu açın, tüm kapıları kapatın ve aracı kilitleyin.
● Akünün eksi kutup bağlantısını sökerek araç şebekesinden
ayırın. Tüm sistemlerin
fonksiyonlarının kapalı
olduğundan emin olun (hırsızlık
alarm sistemi de dahil).

Araç bakımı235Aracın tekrar kullanıma alınmasıAracı tekrar çalıştırmadan önce
aşağıda belirtilen işlemleri yapın:
● Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın.
Elektrikli camların elektronik
ünitesini etkinleştirin.
● Lastik basıncını kontrol edin. ● Cam yıkama sistemini doldurun.
● Motor yağ seviyesini kontrol edin.
● Soğutma suyu seviyesini kontrol edin.
● Gerekirse plakayı monte edin.
Servis ömrü sonu geri kazanım
Servis ömrü sonu geri kazanım ve eski araçların tekrar değerlendirilmesi ile ilgili yasal bilgileri yetkili
servislerden edinebilirsiniz. Bu
işlemler, sadece aracın tekrar
değerlendirilmesi ile ilgili yetkili bir
merkez tarafından yapılabilir.Araç kontrolleri
Çalışma yapılması9 Uyarı
Motor bölmesindeki bütün
kontroller sadece kontak
kapatıldıktan sonra yapılmalıdır.
Soğutma vantilatörü kontak
kapalıyken dahi beklenmedik bir
anda çalışmaya başlayabilir.
9 Tehlike
Elektronik ateşleme sistemi çok
yüksek bir elektrik gerilimi ile
çalışır. Bu nedenle elektirikli
parçalara dokunmayın.
Kaput
Açılması
Açma kolunu çekin. Açma kolunu
orjinal konumuna geri getirin.

236Araç bakımı
Emniyet mandalını aracın sol tarafına
doğru getirin ve kaputu açın.
Motor kaputu otomatik olarak açık
tutulur.
Autostop esnasında kaput
açıldığında, bir güvenlik gereği olarak motor otomatik olarak yeniden çalışır.
Stop-start sistemi 3 159.
Kapatılması Kaputu indirin ve mandalın üzerine
düşmesine izin verin. Kaputun
yerleşip yerleşmediğini kontrol edin.
Dikkat
Çökmeyi önlemek için kaputu mandalın içine doğru bastırmayın.
Aktif kaput 3 68.
Motor yağı Motor yağı seviyesini manuel olarakdüzenli aralıklarda kontrol ederek
motorun hasar görmesini önleyin.
Doğru özelliklerdeki yağın
kullanıldığından emin olun. Tavsiye
edilen sıvılar ve yağlayıcılar 3 278.
Maksimum motor yağı tüketimi
1000 km başına 0,6 litre'dir.
Motor yağ seviyesi kontrolü sadece
araç düz bir zeminde park edilmiş
konumdayken yapılmalıdır. Motor
çalışma sıcaklığında olmalı ve en az
beş dakika önce kapatılmış olmalıdır.
Yağ seviyesi ölçüm çubuğunu çekin,
temizleyin, yerine sokun, tekrar dışarı
çekin ve motor yağ seviyesini okuyun.
Ölçüm çubuğunu yerine sokun, yarım
tur döndürün.
Motor yağı seviyesi MIN konumuna
geldiğinde motor yağı ilave edin.
Yağ seviyesi ölçüm çubuğunun rengi
motor varyasyonuna göre değişir.

Araç bakımı237
En son kullanılan motor yağının
aynısını kullanmanızı tavsiye ederiz.
Motor yağı ölçüm çubuğunun
üzerindeki MAX seviyesini
geçmemelidir.Dikkat
Motor yağı dökülürse derhal silip
temizleyin.
Dikkat
Doldurulan fazla yağın akıtılması
veya emilmesi gerekir.
Kapasiteler 3 291.
Kapağı oturtun ve sıkın.
Motor soğutma suyu Soğutma suyu yakl. -28 °C'ye kadar
donma koruması sağlar. Çok düşük
sıcaklıkların oluştuğu soğuk
bölgelerde fabrikada doldurulan
antifriz yakl. -37 °C'ye kadar koruma
sağlar.
Dikkat
Sadece onaylanmış antifriz
kullanın.
Soğutma suyu ve antifriz 3 278.
Soğutma sıvısı seviyesi
Dikkat
Soğutma suyu seviyesinin çok
düşük olması motor hasarlarına
sebep olabilir.

238Araç bakımıSistem soğuk olduğu zaman soğutmasuyu seviyesi dolum çizgisi işaretinin
biraz üzerinde olmalıdır. Seviye
düşük ise doldurun.
Motora bağlı olarak, soğutma suyu
haznesinin konumu farklı olabilir.
9 Uyarı
Soğutma suyu kapağını açmadan
önce motorun soğumasını
bekleyin. İçerideki yüksek
basıncın yavaşça çıkması için
soğutma kapağını dikkatle açın.
Doldurmak için temiz içme suyu ile
karıştırılmış 1:1 soğutma sıvısı
kullanın. Eğer soğutma sıvısı yoksa,
temiz içme suyu kullanınız. Kapağı
oturtun ve sıkın. Soğutma sıvısı
yoğunluğunu kontrol edin ve kayıp
durumunda soğutma sıvısı kaybına
neden olan arızanın bir servis
tarafından giderilmesini sağlayın.
Yıkama sistemi sıvısı
Temiz su ile doldurun ve suya biraz
onaylanmış temizleme maddesi ve antifriz ilave ediniz.
Dikkat
Düşük veya aniden düşen
sıcaklıklarda sadece yeterli antifriz yoğunluğuna sahip yıkama sıvısıkoruma sağlayabilir.
Cam yıkama sıvısı 3 278.
Frenler
Fren balatasının kalınlığı en aza
indiğinde, fren yapılırken bir
cıyaklama sesi duyulur.
Sürüşe devam edilebilir. En kısa
zamanda fren balatalarının
değişmesini sağlayın.
Fren balataları yenilendiğinde ilk
kilometrelerde gereksiz sert frenleme yapmayın.
