2017.5 OPEL INSIGNIA BREAK Sürücü El Kitabı (in Turkish)

Sürüş ve kullanım223yeterli değilse, direksiyon simidini
aynı yönde çevirin. Şerit değişimi isteniyorsa, direksiyon simidini
yavaşça ters yönde çevirin.
Bir şerit işareti önemli ölçüde
geçildiğinde, şeritte kalma asistanı
görsel ve işitsel bir uyarı başlatır.
Kasıtsız şeritten ayrılma olduğu şu
durumlarda varsayılır
● dönüş sinyali kullanılmaması
● şeritten ayrılmanın zıt yönündeki dönüş sinyalinin kullanılması
● fren yapılmaması
● hızlanma olmaması
● aktif direksiyon kullanımı olmaması.
Not
Sistem, örn. şantiye sahaları gibi
şerit çizgilerinin çok net
algılanmadığı yerlerde kapatılabilir.
Not
Fazla dar, fazla geniş veya fazla
virajlı şeritler tespit ederse, sistem
kapatılabilir.Etkinleştirilmesi
Şeritte kalma asistanı a düğmesine
basılarak devreye sokulur.
Düğmedeki LED ışığı, sistemin
çalışmak için hazır konumda
olduğunu göstermek üzere yanar.
Göstergelerdeki veya baş üstü
ekrandaki kontrol lambaları a yeşil
yandığında, sistem destek vermeye hazırdır.
Sistem, 60 km/saat ile 180 km/saat
arasındaki hızlarda ve yol şerit
işaretlemeleri mevcut ise
kullanılabilir.
Araç bir şerit çizgisine o yöndeki
dönüş sinyali kullanılmadan
yaklaşırsa, sistem direksiyon simidini
hafifçe döndürür ve kontrol lambası
a sarıya döner.
Şeritten önemli ölçüde çıkılırsa,
sistem ilgili yönden üç zil sesiyle
birlikte a lambasını yakıp
söndürerek uyarı verir.
Sistem sadece bir şerit işareti
algılandığında çalışır.
Sistem sadece yolun bir tarafında
şerit çizgileri tespit ederse, sadece o
taraf için asistanlık yapar.
Şeritte kalma asistanı eller serbest
sürüşü algılar. Bu durumda Sürücü
Bilgi Sisteminde bir mesaj çıkar ve
şeritte kalma asistanı eller serbest
sürüş algıladığı sürece bir uyarı zili
çalar.

224Sürüş ve kullanımDevre dışı bırakılmasıSistem a tuşuna basılarak devre
dışı bırakılır, tuş üzerindeki LED
söner.
Sistemdeki kısıtlamalar
Sistem şu durumlarda düzgün
performans göstermeyebilir:
● Araç hızının 60 ila 180 km/saat aralığının dışında olması.
● Virajlı veya yokuşlu yollarda sürüş.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.
● Ön camdaki sensörün önünün kar, buz, sulu kar, çamur, toz, öncam hasarıyla kapanması veya
örn. çıkartmalar gibi yabancı cisimlerden etkilenmesi.
● Güneş ışığının doğrudan kamera
merceğinin içine parlaması.
● Öndeki yakından izlenen araçlar
● Banketli yollar
● Yol kenarları● Şerit çizgilerinin kötü olduğu yollar
● Ani ışık değişimleri
● Araç modifikasyonları, örn. lastikler.
Sistemin çalışması katran izleri,
gölgeler, yoldaki çatlaklar, geçici veya yol yapım işaretleri veya yoldaki
başka kusurla yüzünden aksıyorsa,
sistemi kapatın.9 Uyarı
Her zaman dikkatinizi yolda tutun
ve aracı şeritler dahilinde uygun bir konumda tutun, aksi takdirdearaçta hasar, yaralanma veya can kaybı meydana gelebilir.
Şeritte kalma asistanı aracı sürekli
olarak yönlendirmez.
Sistem, bir şerit çizgisi işareti
algılansa bile aracı şeritte
tutamayabilir veya alarm
veremeyebilir.
Şeritte kalma asistanının
direksiyon kullanımı bir şeritten
ayrılmayı önlemeye yetmeyebilir.
Sistem harici koşullar (yol durumu ve sathı, hava durumu, vb.)
nedeniyle eller serbest sürüşü
algılamayabilir. Aracı kontrol etme
sorumluluğu tamamen sürücüye
aittir ve sürücünün sürüş
esnasında her zaman ellerini
direksiyon simidi üzerinde tutması gerekir.
Sistemin römork çekerken veya
kaygan yollarda kullanılması
aracın kontrolünün
kaybedilmesine ve kazaya yol
açabilir. Sistemi kapatın.

Sürüş ve kullanım225Yakıt
Benzinli motorlar için yakıt
Sadece standardı EN 228 veya
E DIN 51626-1 ile uyumlu veya
eşdeğeri kurşunsuz yakıt kullanın.
Motor, %10'a varan oranda etanol
içeren yakıtla (örn. E10 adı verilen)
çalışabilir.
Tavsiye edilen oktan sayısına sahip
yakıtları kullanın. Daha düşük bir
oktan derecesi motor gücünü ve
torkunu azaltabilir ve yakıt tüketimini
çok az arttırabilir.Dikkat
Manganez bazlı katkı maddeleri
gibi metalik bileşikler içeren yakıt veya yakıt katkıları kullanmayın.
Bunlar motorda hasara yol
açabilir.
Dikkat
EN 228 veya E DIN 51626-1 veya eşdeğerine uymayan yakıt
kullanılması tortu bırakabilir veya
motorda hasara sebep olabilir.
Dikkat
Olanaklı olan dereceden daha
düşük bir oktan derecesine sahip
yakıt kullanılması kontrolsüz
yanmaya ve motor hasarına yol
açabilir.
Oktan derecesi ile ilgili motora özgü
koşullar motor verilerine genel bakış
içinde verilmiştir 3 286. Yakıt dolum
kapağındaki ülkeye-özel bir etiket bu
gereksinimi geçersiz kılabilir.
Dizel motorlar için yakıt
Sadece EN 590 normuna uygun dizel
yakıt kullanın.
Avrupa Birliği dışındaki ülkelerde
sülfür konsantrasyonu 50 ppm'nin
altında olan Euro Dizel yakıt
kullanılmalıdır.
Dikkat
EN 590 veya benzerine uymayan
yakıt kullanılması motorda güç
kaybına, yüksek aşınmaya veya motorda hasara sebep olur.
Deniz motoru mazotu, kalorifer
yakıtları, Aquazole veya benzeri
dizel-su emülsiyonları kullanmayınız.
Dizel yakıtların benzinli motorlarda
benzinin inceltilmesi için
kullanılmasına izin verilmez.
Yakıt doldurma

226Sürüş ve kullanım9Tehlike
Yakıt doldurmadan önce kontağı
ve eğer mevcutsa yanma odalı
ısıtma sistemlerini kapatın.
Yakıt dolumu yapılırken ilgili yakıt
dolum istasyonunun kurallarına
uyunuz.
9 Tehlike
Yakıtlar yanıcı ve patlayıcı özelliğe
sahiptir. Sigara içmeyin. Bu tür
maddelerin yakınında açık ateş
veya kıvılcım oluşmasını
engelleyin.
Aracın içinde yakıt buharının
kokusu duyulursa, derhal arıza
nedeninin bir servis tarafından
giderilmesini sağlayın.
Dikkat
Yanlış yakıt doldurulduğunda,
aracı çalıştırmayın.
Yakıt deposu doldurma boğazı,
aracın sağ arka tarafındadır.
Yakıt deposu kapağının kilidi araç
kilitleri açık ise açılabilir. Yakıt deposu kapağını (dış kapak) kapağa
bastırarak serbest konuma getirin.
Benzin ve Dizel yakıt doldurma
Nozulu dolum boğazına dik şekilde
yerleştirin ve hafifçe bastırarak içeri
sokun.
Yakıt doldurmak için, pompanın
ucunu tamamen içeriye sokun ve
açın.
Otomatik kesmeden sonra, pompa
nozülü kullanılarak tank maksimum
iki kere daha tamamen doldurulabilir.

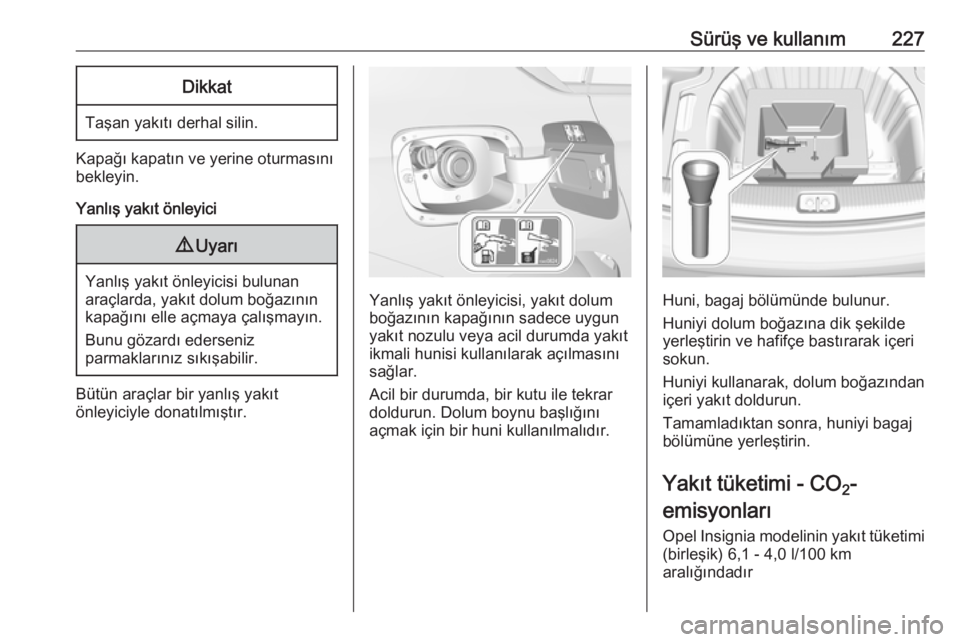

Sürüş ve kullanım227Dikkat
Taşan yakıtı derhal silin.
Kapağı kapatın ve yerine oturmasınıbekleyin.
Yanlış yakıt önleyici
9 Uyarı
Yanlış yakıt önleyicisi bulunan
araçlarda, yakıt dolum boğazının
kapağını elle açmaya çalışmayın.
Bunu gözardı ederseniz
parmaklarınız sıkışabilir.
Bütün araçlar bir yanlış yakıt
önleyiciyle donatılmıştır.
Yanlış yakıt önleyicisi, yakıt dolum
boğazının kapağının sadece uygun
yakıt nozulu veya acil durumda yakıt
ikmali hunisi kullanılarak açılmasını
sağlar.
Acil bir durumda, bir kutu ile tekrar doldurun. Dolum boynu başlığını
açmak için bir huni kullanılmalıdır.Huni, bagaj bölümünde bulunur.
Huniyi dolum boğazına dik şekilde
yerleştirin ve hafifçe bastırarak içeri
sokun.
Huniyi kullanarak, dolum boğazından
içeri yakıt doldurun.
Tamamladıktan sonra, huniyi bagaj
bölümüne yerleştirin.
Yakıt tüketimi - CO 2-
emisyonları
Opel Insignia modelinin yakıt tüketimi (birleşik) 6,1 - 4,0 l/100 km
aralığındadır

228Sürüş ve kullanımÜlkeye bağlı olarak, yakıt tüketimi km/l cinsinden gösterilir.
CO 2 emisyonu (birleşik) 138 ile 105 g/
km arasındadır.
Aracınıza özel değerler için, araçla
birlikte verilen EEC Uyumluluk
Sertifikası veya başka ulusal ruhsat
belgelerine bakınız.
Genel Bilgiler
Resmi yakıt tüketimi ve spesifik CO 2
emisyonu değerleri standart
donanımlı bir AB baz modeline göre
verilmiştir.
Yakıt tüketimi verileri ve CO 2
emisyonu verileri R (EC)
No. 715/2007 direktifine göre
verilmiştir (geçerli olan baskısı).
Burada düzenlemede belirtildiği gibi
çalışan aracın ağırlığı göz önüne
alınmıştır.
Burada verilen rakamlar farklı araç
tipleri arasında bir karşılaştırma
yapmak için verilmiştir ve belirli bir
aracın gerçek yakıt tüketimini garanti
etmek için kullanılamaz. Ek
donanımlar burada verilen tüketim ve CO 2 değerlerinden daha yüksekdeğerlere sebep olabilirler. Bunun
yanında yakıt tüketimi şahsi sürüş
stili, yol şartları ve trafik durumuna
bağlıdır.Römork çekme
Genel Bilgiler
Araçta sabit olan karavan/römork
çekme tertibatı arka tampon
kaplamasının altından yukarı
katlanarak açılır.
Çekme tertibatının iyileştirilmesi bir
servis tarafından yapılmalıdır.
Soğutma sistemi, sıcaklık koruma
plakaları veya diğer ünitelerle ilgili
olarak, araçta değişikliklerin
yapılması gerekebilir. Sadece
aracınız için onaylanmış bir çekme
tertibatı kullanın.
Aracın hasar görmesini engellemek
için, araca karavan/römork elektrik
bağlantısı yapıldığında bagaj kapağı,
uzaktan kumanda ile çalıştırılamaz.
Römork fren lambasının ampulünün
bozuk olduğunu tespit eden
fonksiyon, kısmi ampul bozukluğunu
tespit edemez, örneğin, dört adet beş
watt'lık ampul varsa, bozuk ampulü
sadece tek bir beş watt'lık lamba
kaldığında veya hiç lamba
kalmadığında tespit edebilir.

Sürüş ve kullanım229Römork/karavan çekme tertibatının
takılması durumunda çekme halkası
girişi kapatabilir. Bu durumda çekme işlemi için topuzlu bağlantı çubuğunu
kullanın.
Sürüş özellikleri, çekme ile ilgili tavsiyeler
Karavan/römorku bağlamadan önce
çekme tertibatı topuzunu yağlayın. Bağlama topuzuna etki eden
yalpalama hareketlerinin
sönümlenmesi için bir stabilizatörün
kullanılması durumunda, bağlama
topuzu yağlanmamalıdır.
Römork çekerken 80 km/saat'lik hızı
geçmeyin. 100 km/saat'lik bir hız
ancak titreşim sönümleyici
kullanılırsa ve izin verilen brüt römork ağırlığı yüksüz araç ağırlığını
geçmezse uygundur.
Düşük sürüş dengesine sahip
römorklar ve karavan römorkları için
bir titreşim sönümleyici kullanılması
önemle tavsiye edilir.Karavan/römork yalpalamaya
başlarsa, daha yavaş sürün,
direksiyonu düzeltmeye kalkmayın,
acil durumlarda sert fren yapın.
Rampayı çıktığınız vitesle ve
çıktığınız hızla inin.
Lastik basıncını azami yük için
belirtilen değerlere göre ayarlayın
3 292.
Römork/karavan çekme Karavan ve römork yükleri
Müsaade edilen karavan/römork
çekme yük değerleri, araç ve motor
özelliklerine bağlı azami değerlerdir
ve bu değerlerin aşılmaması gerekir.
Gerçek karavan/römork yükü,
karavan/römorkun gerçek toplam
ağırlığı ile bağlı durumdayken
bağlama topuzuna etki eden gerçek kuvvet yükü arasındaki farktır.
Aracınız için müsaade edilen
karavan/römork yükü, araca ait resmi
belgelerde belirtilmiştir. Genelde,
bunlar %12'ye kadar eğimlerde
geçerlidir.İzin verilen römork yükü belirtilen eğime kadar ve deniz seviyesinde
geçerlidir. Yüksekliğin artması ile
havanın özgül ağırlığının düşmesi
neticesinde motor performansı ve
tırmanma kabiliyeti azalır, Bu nedenle her 1000 metrelik irtifa artışında izin
verilen toplam çekme ağırlığının %10 oranında azaltılması gerekir. Hafif
rampalı yolların kullanılması
durumunda (%8'den küçük, örn.
otoyol) toplam çekme ağırlığının
azaltılmasına gerek yoktur.
Müsaade edilen toplam çekme
ağırlığı aşılmamalıdır. Müsaade
edilen toplam çekme ağırlığı tip
etiketinde belirtilmiştir 3 281.
Dikey bağlama soketi yükü
Karavan/römork tarafından bağlama
topuzu üzerine etki eden kuvvet
yükünü belirtir. Bu yük, karavanı/
römorku yüklerken ağırlık dağılımını değiştirmek suretiyle ayarlanabilir.
60 kg'lık ( B20DTH; motorlar: 90 kg)
izin verilen maksimum dikey bağlama soketi yükü, karavan/römork çekme
ekipmanı tip etiketinde ve araç
belgelerinde belirtilmiştir. Özellikle

230Sürüş ve kullanımağır karavan/römorklar için daima
azami bağlama soketi yükünü
hedefleyin. Dikey bağlama soketi
yükü asla 25 kg’dan daha az
olmamalıdır.
Arka aks yükü
Karavan/römork bağlıyken ve
araçtaki tüm yolcular dahil çekici araç
tamamen yüklüyken (tip etiketi veya
araç belgelerine bakın), izin verilen
arka aks yükü 70 kg ( B20DTH;
motorlar: 80 kg) aşılabilir, azami yüklü
ağırlık aşılmamalıdır. Müsaade edilen arka aks yükü aşıldığında, saatte
100 km'nin üzerinde hız
yapılmamalıdır.
Karavan/römork çekmeekipmanıDikkat
Katlanabilir topuzlu bağlamaçubuğu araçtan sökülemez.
Römork kullanılmadığı zaman
topuzlu bağlama çubuğu içe doğru katlanmalıdır.
9 Uyarı
Topuzlu bağlama çubuğunun
hareket alanında şahısların
bulunmaması gerekir. Yaralanma
tehlikesi mevcuttur.
İçe katlanmış topuzlu bağlama
çubuğunu tekrar kullanmak için
dışarı katlarken tutamağın sol
tarafında durduğunuzdan emin
olun.

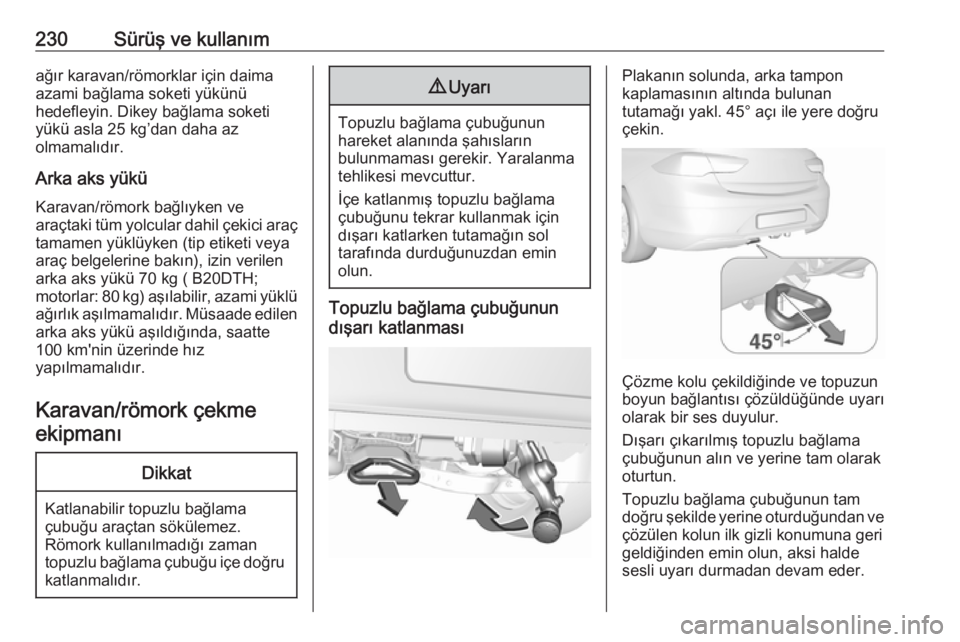

Topuzlu bağlama çubuğunun
dışarı katlanması
Plakanın solunda, arka tampon
kaplamasının altında bulunan
tutamağı yakl. 45° açı ile yere doğru
çekin.
Çözme kolu çekildiğinde ve topuzun
boyun bağlantısı çözüldüğünde uyarı olarak bir ses duyulur.
Dışarı çıkarılmış topuzlu bağlama çubuğunun alın ve yerine tam olarak
oturtun.
Topuzlu bağlama çubuğunun tam
doğru şekilde yerine oturduğundan ve çözülen kolun ilk gizli konumuna geri
geldiğinden emin olun, aksi halde
sesli uyarı durmadan devam eder.
