2017.5 OPEL INSIGNIA BREAK Instruksjonsbok

Pleie av bilen2311.Skru dekselet mot urviseren, og ta
det av.
2. Løsne pæreholderen ved å presse holderen forover. Trekk
pæreholderen ut av reflektorhu‐
set.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
4. Sett inn pæreholderen.
5. Sett på dekselet, og skru det med
urviseren.
Fjernlys (2)
1. Skru dekselet mot urviseren, og ta
det av.

232Pleie av bilen2. Løsne pæreholderen ved åpresse holderen forover. Trekk
pæreholderen ut av reflektorhu‐
set.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
4. Sett inn pæreholderen.
5. Sett på dekselet, og skru det med
urviseren.
Blinklys foran
Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Sidelys
Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Kjørelys Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
LED-hovedlys
Hovedlys for nærlys og fjernlys, side‐ lys, kjørelys og blinklys er utformetsom LED-lamper og kan ikke byttes.
Lampene må repareres i et verksted
dersom det oppstår feil.Tåkelys
1. Løsne dekselet ved å sette en skrutrekker i utsparingen, og ta avdekselet.

Pleie av bilen2332.Løsne skruen og fjern frontplaten.
3. Løsne tre skruer og fjern
lampeenheten forover.
4.Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
5. Løsne lyspæreholderen fra kontakten ved å trykke på feste‐
knasten.
6. Fjern og bytt holderen med pære,
og fest koplingen.
7. Sett lyspæresokkelen i lysenhe‐ ten, og drei i klokkeretningen for å
feste.
8. Fest lysenheten ved å stramme de tre skruene.
9. Fest frontplaten og stram skruen.
10. Sett på og fest dekselet.
Baklys
Baklysene og bremselysene er utfor‐
met som LED-lamper. Ved feil må
LED-lampen erstattes med en ny i et
verksted.
Lampeenhet i karosseriet
1. Ta av dekselet på den aktuelle siden.

234Pleie av bilen
2. Løsne de to plastfestemutternefor hånd fra innsiden.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4.Drei lyspæreholderen mot klokke‐
retningen, og fjern den fra
lampeenheten.
5. Ta ut og skift lyspæren i blinklyset.
6.Fest pæreholderen til lampeenhe‐
ten.
7. Fest lampeenheten til bilens karosseri og stram festemutrene
fra innsiden i bagasjerommet.
Fest deksel.
Lampeenhet i bakluken
1. Løsne dekselet i bakluken og ta det av.

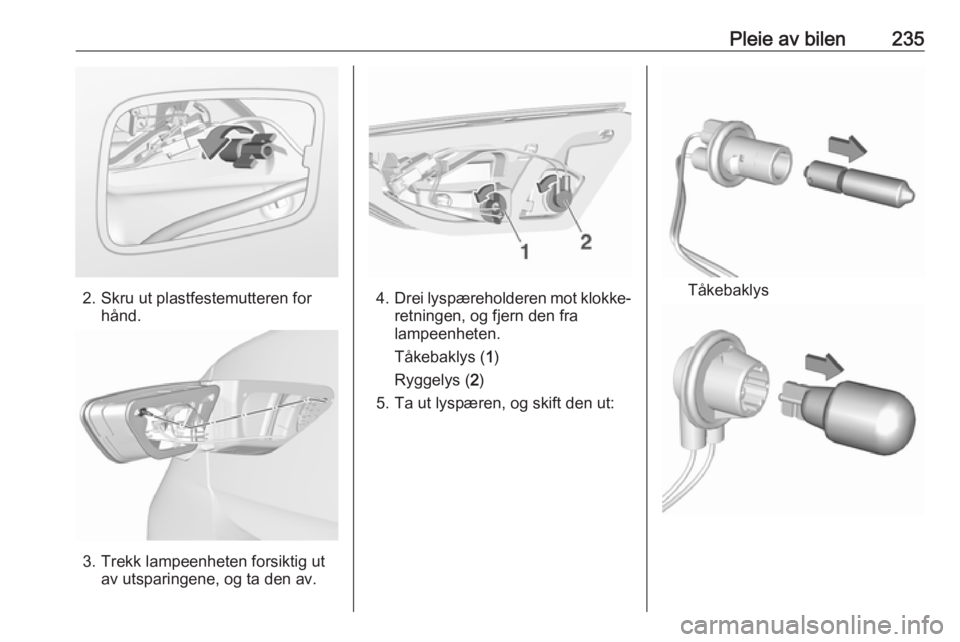

Pleie av bilen235
2. Skru ut plastfestemutteren forhånd.
3. Trekk lampeenheten forsiktig ut av utsparingene, og ta den av.
4.Drei lyspæreholderen mot klokke‐
retningen, og fjern den fra
lampeenheten.
Tåkebaklys ( 1)
Ryggelys ( 2)
5. Ta ut lyspæren, og skift den ut:Tåkebaklys

236Pleie av bilenRyggelys
6. Sett lyspæreholderen i baklysen‐ heten. Fest kontakten pålampeenheten. Fest lampeenhe‐
ten på bakluken og stram skruen
fra innsiden. Fest deksel.
Blinklys på siden For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot urvise‐
ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys Skiltlyset er utformet med lysdioder
og kan ikke skiftes ut. Overlat arbei‐
det til et verksted hvis LED-lampene
er defekte.
Innvendige lys
Kupélys foran, leselys Overlat pæreskift til et verksted.
Bagasjeromslys Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.

Pleie av bilen237Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● motorrom
● instrumentpanel
● bagasjerom
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.

238Pleie av bilenSikringsboksen imotorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
Nr.Strømkrets1–2–3ABS4–5–6Bakluke7Tåkelys8Minnemodul9Bakruteoppvarming10Hoftestøtte i sete11DC/DC batteri12Oppvarmet bakrute13Oppvarmet speil14–15–16Visker foran17Elektrisk sete, passasjerside
