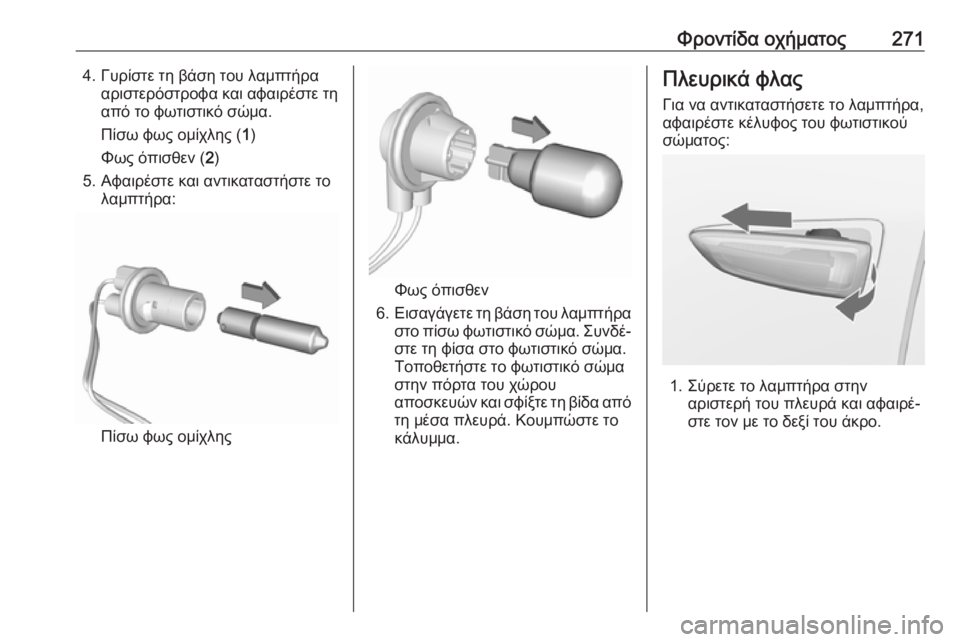

Φροντίδα οχήματος2714. Γυρίστε τη βάση του λαμπτήρααριστερόστροφα και αφαιρέστε τηαπό το φωτιστικό σώμα.
Πίσω φως ομίχλης ( 1)
Φως όπισθεν ( 2)
5. Αφαιρέστε και αντικαταστήστε το λαμπτήρα:
Πίσω φως ομίχλης
Φως όπισθεν
6. Εισαγάγετε τη βάση του λαμπτήρα
στο πίσω φωτιστικό σώμα. Συνδέ‐
στε τη φίσα στο φωτιστικό σώμα.
Τοποθετήστε το φωτιστικό σώμα
στην πόρτα του χώρου
αποσκευών και σφίξτε τη βίδα από τη μέσα πλευρά. Κουμπώστε το
κάλυμμα.
Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αριστερή του πλευρά και αφαιρέ‐
στε τον με το δεξί του άκρο.

272Φροντίδα οχήματος
2. Περιστρέψτε το ντουί τουλαμπτήρα αριστερά και αφαιρέστε
το από το κέλυφος.
3. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λαμπτήρα, σύρετε τον αριστερά
και εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας κυκλοφορίας
Το φως της πινακίδας αριθμού κυκλο‐
φορίας έχει σχεδιαστεί ως LED και δεν μπορεί να αντικατασταθεί. Αν υπάρ‐
χουν ελαττωματικά LED, πρέπει να
αντικατασταθούν σε συνεργείο.
ΠλαφονιέρεςΠλαφονιέρα, φώτα ανάγνωσης
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.Φως χώρου αποσκευών
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.
Φωτισμός ταμπλό
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.

Φροντίδα οχήματος273Ηλεκτρικό σύστημα
Ασφάλειες
Τα χαρακτηριστικά της καινούργιας ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
● χώρος κινητήρα
● πίνακας οργάνων
● χώρο φόρτωσης
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια
καμένη ασφάλεια από το λιωμένο
σύρμα.Προσοχή
Μην τοποθετήσετε την καινούργια
ασφάλεια, αν πρώτα δεν αποκα‐
τασταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.

274Φροντίδα οχήματοςΤοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.
Ασφαλειοθήκη χώρου κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του
χώρου του κινητήρα.
Αποσυνδέστε το κάλυμμα και αφαιρέ‐
στε το.
Αρ.Κύκλωμα1–2–3ABS4–5–6Πόρτα χώρου αποσκευών7Φως ομίχλης8Ηλεκτρονική μονάδα μνήμης9Θερμαινόμενο παρμπρίζ10Μηχανισμός στήριξης οσφυϊκής
χώρας11Μπαταρία DC/DC12Θερμαινόμενο πίσω παρμπρίζ13Θερμαινόμενος καθρέπτης14–15–16Μπροστινός υαλοκαθαριστήρας17Ηλεκτρικό κάθισμα, συνοδηγού18Αλεξήλιο19Ηλεκτρικό κάθισμα, οδηγού

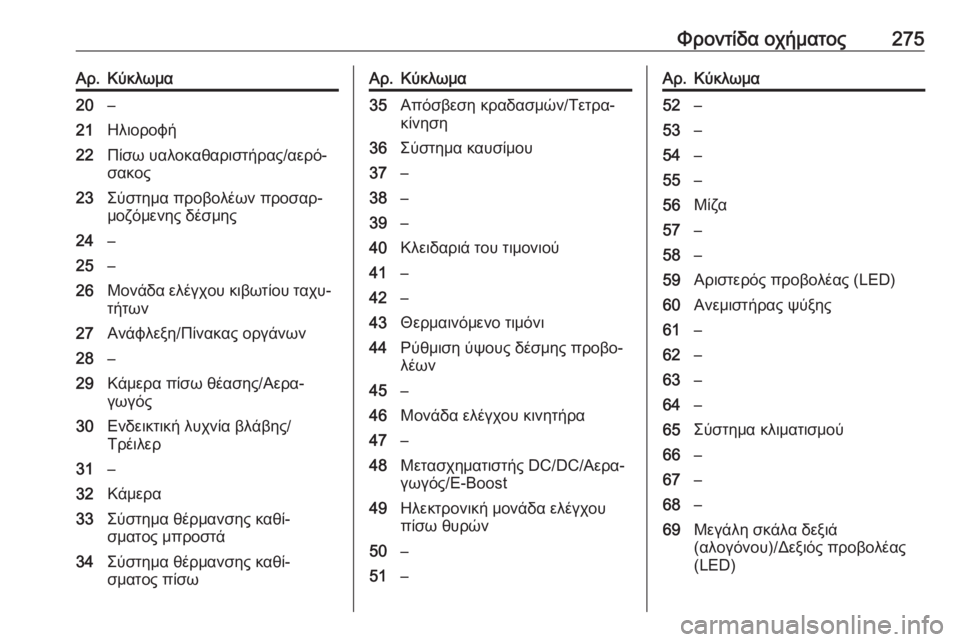

Φροντίδα οχήματος275Αρ.Κύκλωμα20–21Ηλιοροφή22Πίσω υαλοκαθαριστήρας/αερό‐
σακος23Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης24–25–26Μονάδα ελέγχου κιβωτίου ταχυ‐
τήτων27Ανάφλεξη/Πίνακας οργάνων28–29Κάμερα πίσω θέασης/Αερα‐
γωγός30Ενδεικτική λυχνία βλάβης/
Τρέιλερ31–32Κάμερα33Σύστημα θέρμανσης καθί‐
σματος μπροστά34Σύστημα θέρμανσης καθί‐
σματος πίσωΑρ.Κύκλωμα35Απόσβεση κραδασμών/Τετρα‐
κίνηση36Σύστημα καυσίμου37–38–39–40Κλειδαριά του τιμονιού41–42–43Θερμαινόμενο τιμόνι44Ρύθμιση ύψους δέσμης προβο‐
λέων45–46Μονάδα ελέγχου κινητήρα47–48Μετασχηματιστής DC/DC/Αερα‐
γωγός/E-Boost49Ηλεκτρονική μονάδα ελέγχου
πίσω θυρών50–51–Αρ.Κύκλωμα52–53–54–55–56Μίζα57–58–59Αριστερός προβολέας (LED)60Ανεμιστήρας ψύξης61–62–63–64–65Σύστημα κλιματισμού66–67–68–69Μεγάλη σκάλα δεξιά
(αλογόνου)/Δεξιός προβολέας
(LED)

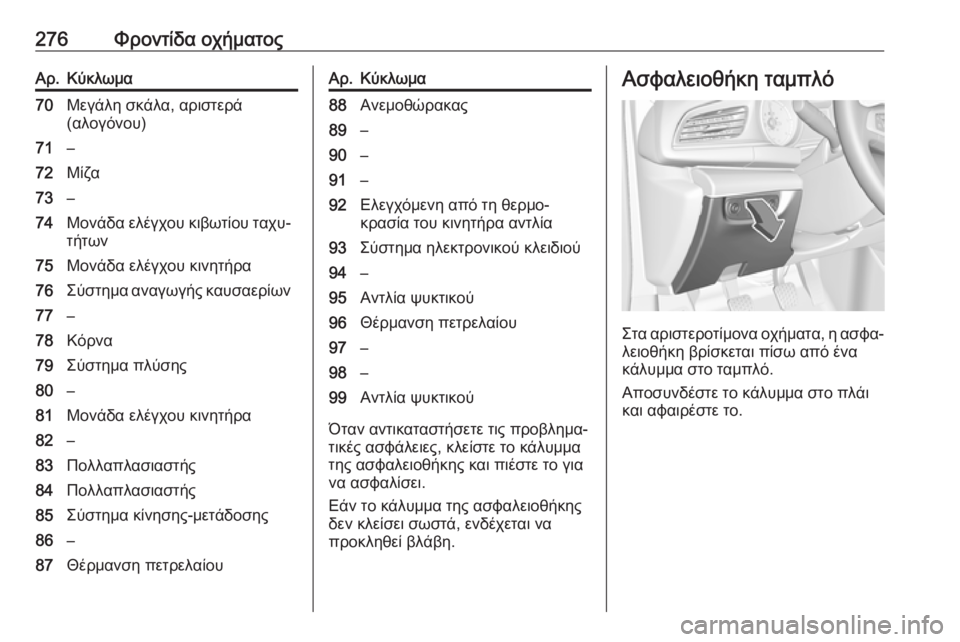

276Φροντίδα οχήματοςΑρ.Κύκλωμα70Μεγάλη σκάλα, αριστερά
(αλογόνου)71–72Μίζα73–74Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων75Μονάδα ελέγχου κινητήρα76Σύστημα αναγωγής καυσαερίων77–78Κόρνα79Σύστημα πλύσης80–81Μονάδα ελέγχου κινητήρα82–83Πολλαπλασιαστής84Πολλαπλασιαστής85Σύστημα κίνησης-μετάδοσης86–87Θέρμανση πετρελαίουΑρ.Κύκλωμα88Ανεμοθώρακας89–90–91–92Ελεγχόμενη από τη θερμο‐
κρασία του κινητήρα αντλία93Σύστημα ηλεκτρονικού κλειδιού94–95Αντλία ψυκτικού96Θέρμανση πετρελαίου97–98–99Αντλία ψυκτικού
Όταν αντικαταστήσετε τις προβλημα‐
τικές ασφάλειες, κλείστε το κάλυμμα
της ασφαλειοθήκης και πιέστε το για
να ασφαλίσει.
Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, ενδέχεται να
προκληθεί βλάβη.
Ασφαλειοθήκη ταμπλό
Στα αριστεροτίμονα οχήματα, η ασφα‐
λειοθήκη βρίσκεται πίσω από ένα
κάλυμμα στο ταμπλό.
Αποσυνδέστε το κάλυμμα στο πλάι
και αφαιρέστε το.

Φροντίδα οχήματος277

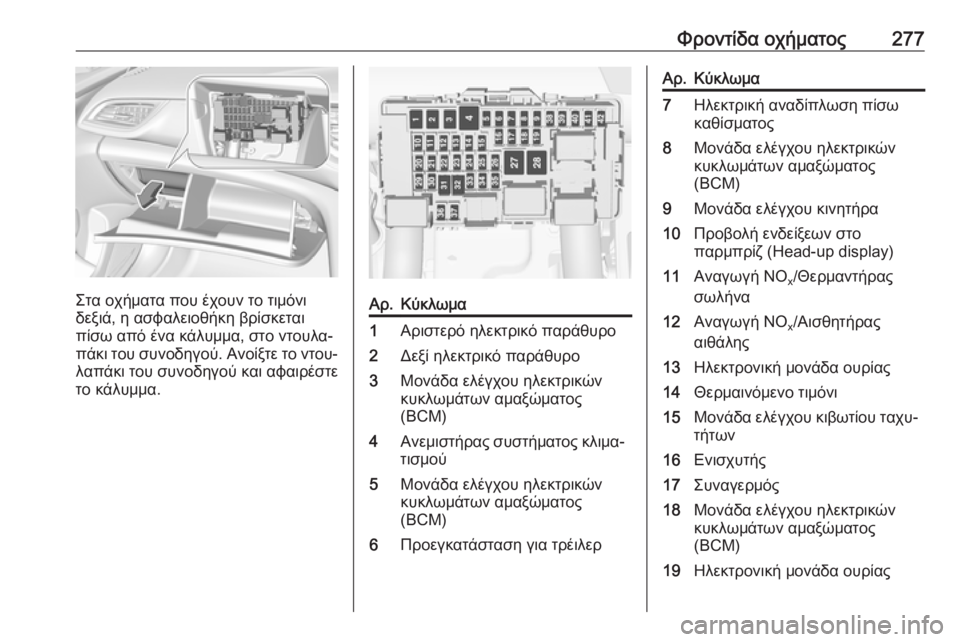

Στα οχήματα που έχουν το τιμόνι
δεξιά, η ασφαλειοθήκη βρίσκεται
πίσω από ένα κάλυμμα, στο ντουλα‐ πάκι του συνοδηγού. Ανοίξτε το ντου‐ λαπάκι του συνοδηγού και αφαιρέστε
το κάλυμμα.
Αρ.Κύκλωμα1Αριστερό ηλεκτρικό παράθυρο2Δεξί ηλεκτρικό παράθυρο3Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)4Ανεμιστήρας συστήματος κλιμα‐
τισμού5Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)6Προεγκατάσταση για τρέιλερΑρ.Κύκλωμα7Ηλεκτρική αναδίπλωση πίσω
καθίσματος8Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)9Μονάδα ελέγχου κινητήρα10Προβολή ενδείξεων στο
παρμπρίζ (Head-up display)11Αναγωγή NO x/Θερμαντήρας
σωλήνα12Αναγωγή NO x/Αισθητήρας
αιθάλης13Ηλεκτρονική μονάδα ουρίας14Θερμαινόμενο τιμόνι15Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων16Ενισχυτής17Συναγερμός18Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)19Ηλεκτρονική μονάδα ουρίας

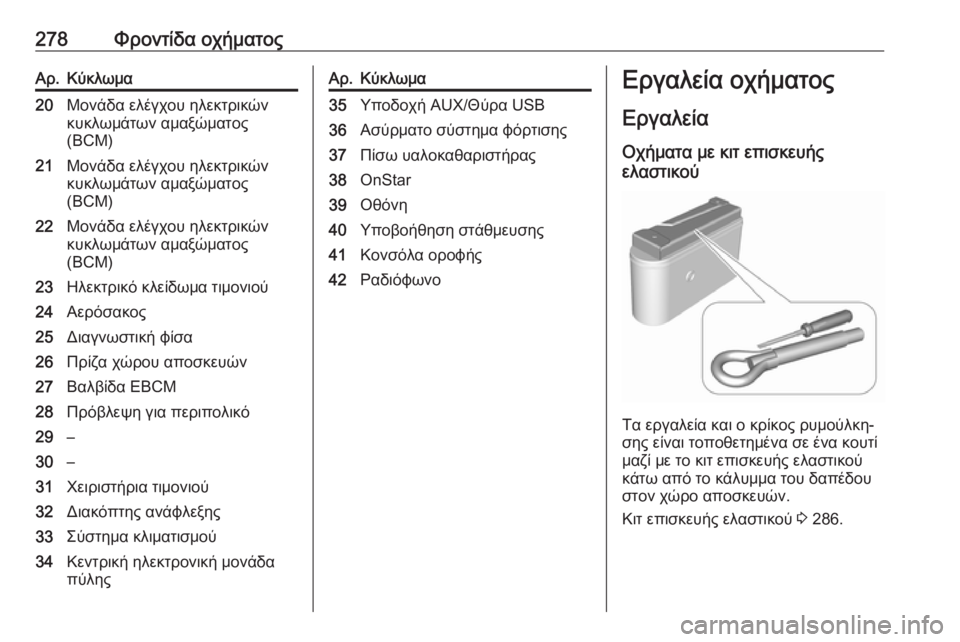

278Φροντίδα οχήματοςΑρ.Κύκλωμα20Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)21Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)22Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)23Ηλεκτρικό κλείδωμα τιμονιού24Αερόσακος25Διαγνωστική φίσα26Πρίζα χώρου αποσκευών27Βαλβίδα EBCM28Πρόβλεψη για περιπολικό29–30–31Χειριστήρια τιμονιού32Διακόπτης ανάφλεξης33Σύστημα κλιματισμού34Κεντρική ηλεκτρονική μονάδα
πύληςΑρ.Κύκλωμα35Υποδοχή AUX/Θύρα USB36Ασύρματο σύστημα φόρτισης37Πίσω υαλοκαθαριστήρας38OnStar39Οθόνη40Υποβοήθηση στάθμευσης41Κονσόλα οροφής42ΡαδιόφωνοΕργαλεία οχήματος
ΕργαλείαΟχήματα με κιτ επισκευής
ελαστικού
Τα εργαλεία και ο κρίκος ρυμούλκη‐
σης είναι τοποθετημένα σε ένα κουτί
μαζί με το κιτ επισκευής ελαστικού
κάτω από το κάλυμμα του δαπέδου
στον χώρο αποσκευών.
Κιτ επισκευής ελαστικού 3 286.
