2017.5 OPEL ADAM Instrukcja obsługi (in Polish)

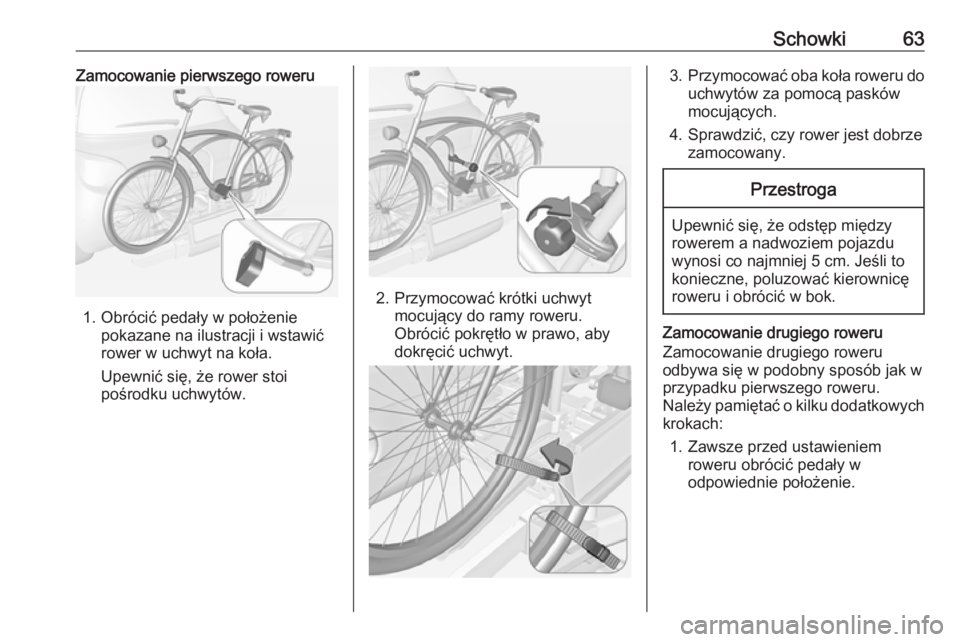

Schowki63Zamocowanie pierwszego roweru
1. Obrócić pedały w położeniepokazane na ilustracji i wstawić
rower w uchwyt na koła.
Upewnić się, że rower stoi
pośrodku uchwytów.
2. Przymocować krótki uchwyt mocujący do ramy roweru.
Obrócić pokrętło w prawo, aby
dokręcić uchwyt.
3. Przymocować oba koła roweru do
uchwytów za pomocą pasków
mocujących.
4. Sprawdzić, czy rower jest dobrze zamocowany.Przestroga
Upewnić się, że odstęp między
rowerem a nadwoziem pojazdu
wynosi co najmniej 5 cm. Jeśli to
konieczne, poluzować kierownicę
roweru i obrócić w bok.
Zamocowanie drugiego roweru
Zamocowanie drugiego roweru
odbywa się w podobny sposób jak w
przypadku pierwszego roweru.
Należy pamiętać o kilku dodatkowych
krokach:
1. Zawsze przed ustawieniem roweru obrócić pedały w
odpowiednie położenie.

64Schowki
2. Rowery ustawiać na tylnymsystemie transportowym na
przemian, raz w prawo, raz w
lewo.
3. Ustawić tylny rower w odpowiednim położeniu do
przedniego roweru. Piasty kół
rowerów nie mogą się stykać.
4. Przymocować tylny rower za pomocą dłuższego uchwytu
mocującego i pasków
mocujących zgodnie z opisem
dotyczącym przedniego roweru.
Uchwyty mocujące należy
montować równolegle.5. Przymocować dodatkowo oba koła tylnego roweru do uchwytów
na koła za pomocą pasków
mocujących.
Zaleca się przymocować znak
ostrzegawczy do ostatniego roweru w celu poprawienia widoczności.
Odchylanie tylnego systemu
transportowego do tyłu
Tylny system transportowy można
odchylić do tyłu w celu uzyskania
dostępu do przestrzeni bagażowej.
● Bez zamontowanej przystawki:
Pociągnąć dźwignię (1) w celu
zwolnienia blokady i
przytrzymać.
Pociągnąć wspornik (2) do tyłu,
aby odchylić tylny system
transportowy.
● Z zamontowaną przystawką:
9 Ostrzeżenie
Zachować ostrożność przy
odłączaniu tylnego systemu
transportowego, ponieważ
przechyli się on do tyłu. Grozi to obrażeniami ciała.

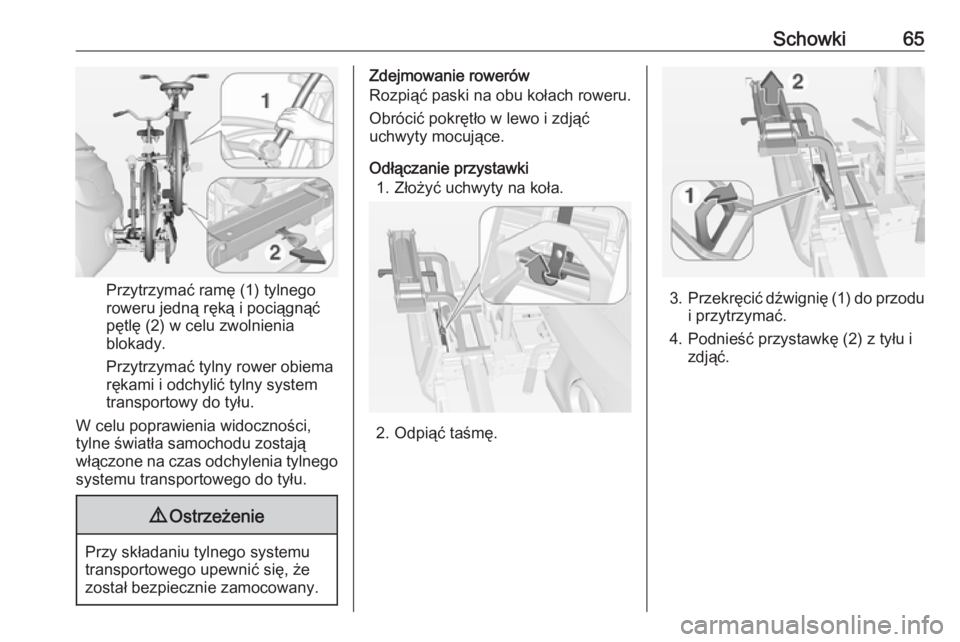

Schowki65
Przytrzymać ramę (1) tylnego
roweru jedną ręką i pociągnąć
pętlę (2) w celu zwolnienia
blokady.
Przytrzymać tylny rower obiema
rękami i odchylić tylny system
transportowy do tyłu.
W celu poprawienia widoczności,
tylne światła samochodu zostają
włączone na czas odchylenia tylnego systemu transportowego do tyłu.
9 Ostrzeżenie
Przy składaniu tylnego systemu
transportowego upewnić się, że
został bezpiecznie zamocowany.
Zdejmowanie rowerów
Rozpiąć paski na obu kołach roweru.
Obrócić pokrętło w lewo i zdjąć
uchwyty mocujące.
Odłączanie przystawki 1. Złożyć uchwyty na koła.
2. Odpiąć taśmę.
3. Przekręcić dźwignię (1) do przodu
i przytrzymać.
4. Podnieść przystawkę (2) z tyłu i zdjąć.

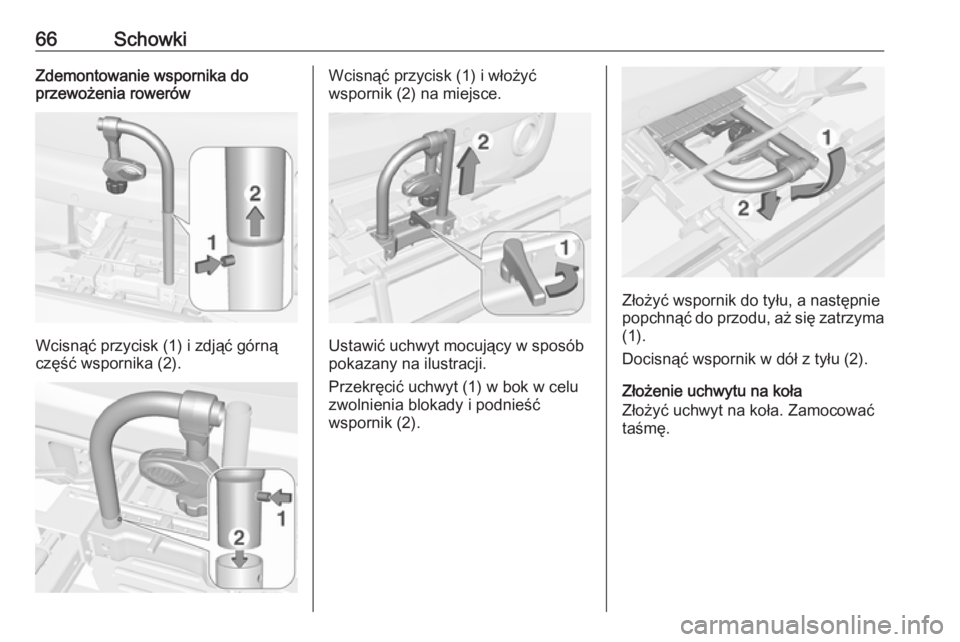

66SchowkiZdemontowanie wspornika do
przewożenia rowerów
Wcisnąć przycisk (1) i zdjąć górną
część wspornika (2).
Wcisnąć przycisk (1) i włożyć
wspornik (2) na miejsce.
Ustawić uchwyt mocujący w sposób
pokazany na ilustracji.
Przekręcić uchwyt (1) w bok w celu zwolnienia blokady i podnieść
wspornik (2).
Złożyć wspornik do tyłu, a następnie
popchnąć do przodu, aż się zatrzyma (1).
Docisnąć wspornik w dół z tyłu (2).
Złożenie uchwytu na koła
Złożyć uchwyt na koła. Zamocować
taśmę.

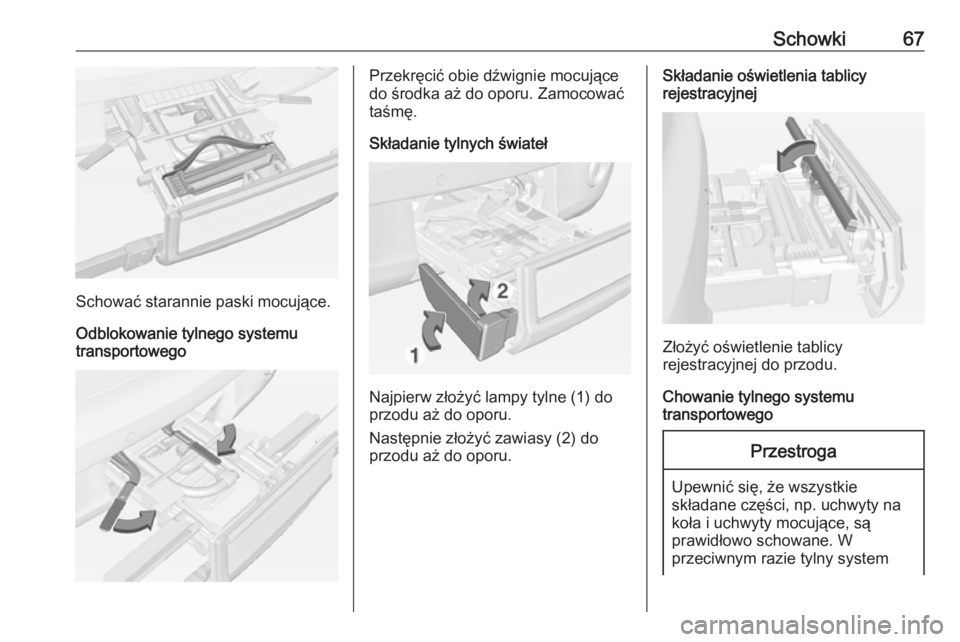

Schowki67
Schować starannie paski mocujące.
Odblokowanie tylnego systemu
transportowego
Przekręcić obie dźwignie mocujące
do środka aż do oporu. Zamocować
taśmę.
Składanie tylnych świateł
Najpierw złożyć lampy tylne (1) do
przodu aż do oporu.
Następnie złożyć zawiasy (2) do
przodu aż do oporu.
Składanie oświetlenia tablicy
rejestracyjnej
Złożyć oświetlenie tablicy
rejestracyjnej do przodu.
Chowanie tylnego systemu
transportowego
Przestroga
Upewnić się, że wszystkie
składane części, np. uchwyty na
koła i uchwyty mocujące, są
prawidłowo schowane. W
przeciwnym razie tylny system

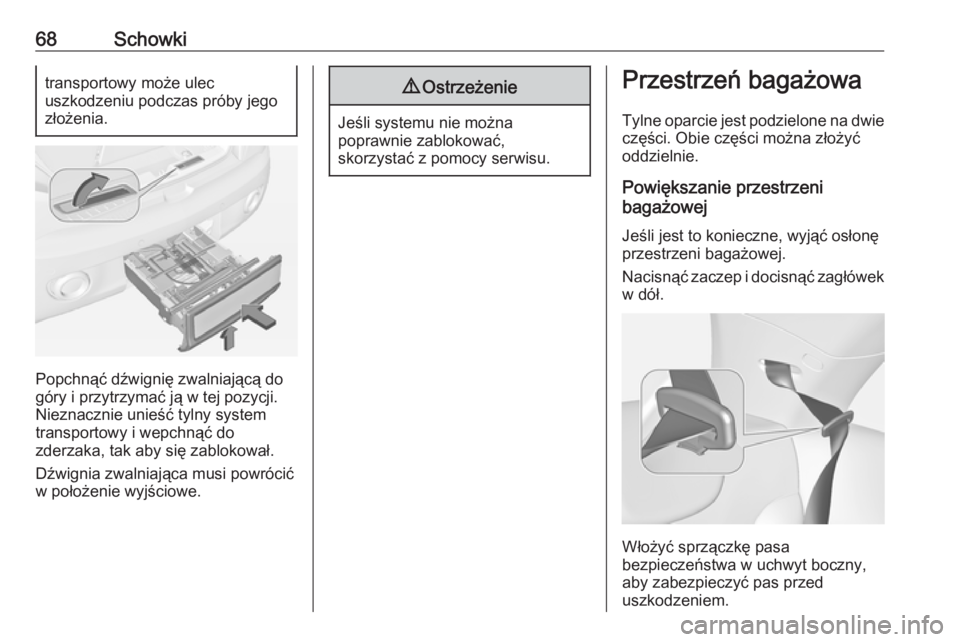

68Schowkitransportowy może ulec
uszkodzeniu podczas próby jego
złożenia.
Popchnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.
Przestrzeń bagażowa
Tylne oparcie jest podzielone na dwieczęści. Obie części można złożyćoddzielnie.
Powiększanie przestrzeni
bagażowej
Jeśli jest to konieczne, wyjąć osłonę
przestrzeni bagażowej.
Nacisnąć zaczep i docisnąć zagłówek
w dół.
Włożyć sprzączkę pasa
bezpieczeństwa w uchwyt boczny,
aby zabezpieczyć pas przed
uszkodzeniem.

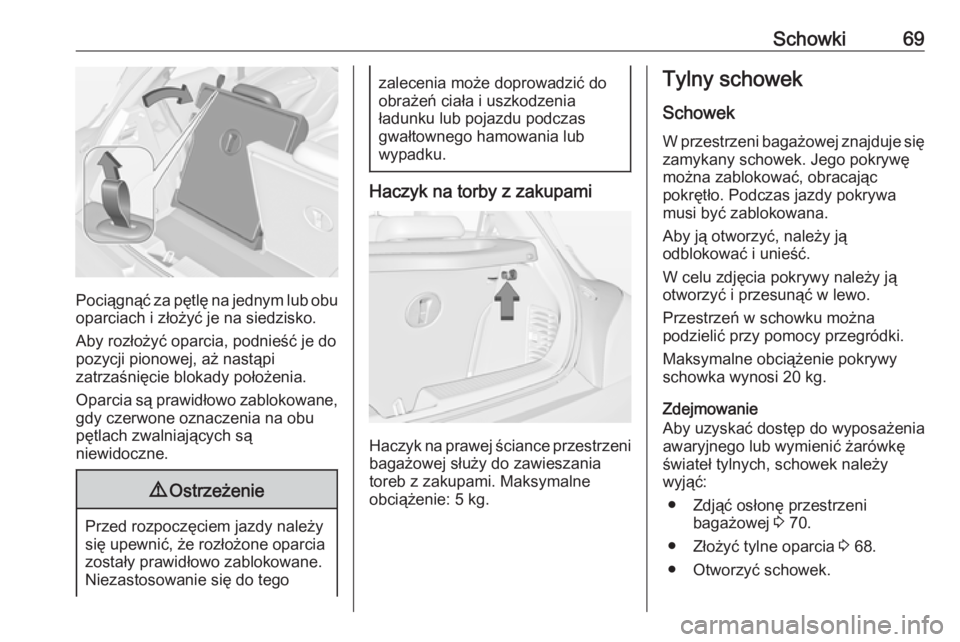

Schowki69
Pociągnąć za pętlę na jednym lub obu
oparciach i złożyć je na siedzisko.
Aby rozłożyć oparcia, podnieść je do
pozycji pionowej, aż nastąpi
zatrzaśnięcie blokady położenia.
Oparcia są prawidłowo zablokowane, gdy czerwone oznaczenia na obu
pętlach zwalniających są
niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Haczyk na torby z zakupami
Haczyk na prawej ściance przestrzeni
bagażowej służy do zawieszania
toreb z zakupami. Maksymalne
obciążenie: 5 kg.
Tylny schowek
Schowek
W przestrzeni bagażowej znajduje się zamykany schowek. Jego pokrywę
można zablokować, obracając
pokrętło. Podczas jazdy pokrywa
musi być zablokowana.
Aby ją otworzyć, należy ją
odblokować i unieść.
W celu zdjęcia pokrywy należy ją
otworzyć i przesunąć w lewo.
Przestrzeń w schowku można
podzielić przy pomocy przegródki.
Maksymalne obciążenie pokrywy
schowka wynosi 20 kg.
Zdejmowanie
Aby uzyskać dostęp do wyposażenia
awaryjnego lub wymienić żarówkę
świateł tylnych, schowek należy
wyjąć:
● Zdjąć osłonę przestrzeni bagażowej 3 70.
● Złożyć tylne oparcia 3 68.
● Otworzyć schowek.

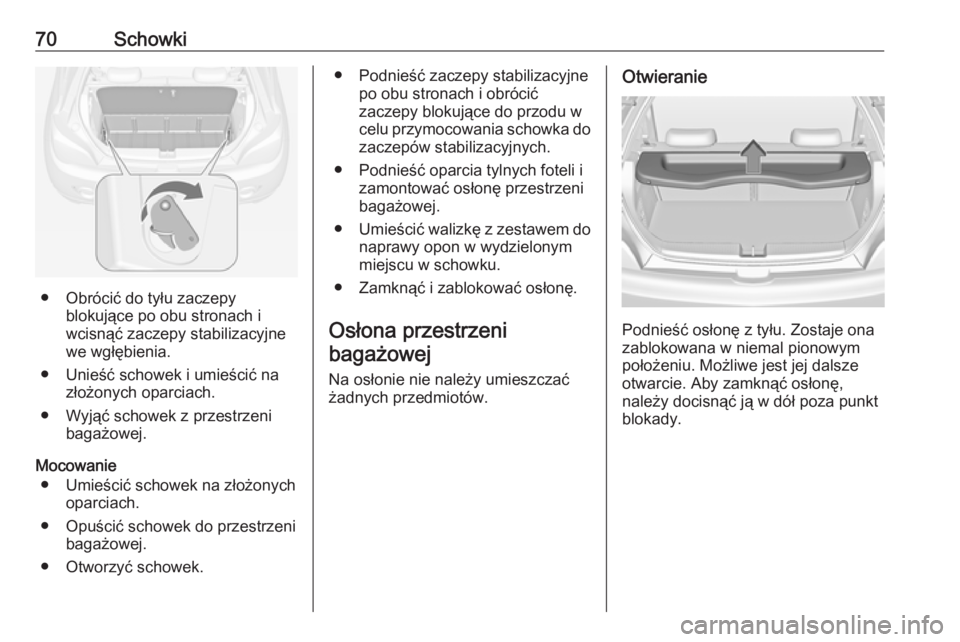

70Schowki
● Obrócić do tyłu zaczepyblokujące po obu stronach i
wcisnąć zaczepy stabilizacyjne
we wgłębienia.
● Unieść schowek i umieścić na złożonych oparciach.
● Wyjąć schowek z przestrzeni bagażowej.
Mocowanie ● Umieścić schowek na złożonych oparciach.
● Opuścić schowek do przestrzeni bagażowej.
● Otworzyć schowek.
● Podnieść zaczepy stabilizacyjne po obu stronach i obrócić
zaczepy blokujące do przodu w
celu przymocowania schowka do
zaczepów stabilizacyjnych.
● Podnieść oparcia tylnych foteli i zamontować osłonę przestrzeni
bagażowej.
● Umieścić walizkę z zestawem do
naprawy opon w wydzielonym
miejscu w schowku.
● Zamknąć i zablokować osłonę.
Osłona przestrzeni bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.Otwieranie
Podnieść osłonę z tyłu. Zostaje ona
zablokowana w niemal pionowym położeniu. Możliwe jest jej dalsze
otwarcie. Aby zamknąć osłonę,
należy docisnąć ją w dół poza punkt
blokady.
