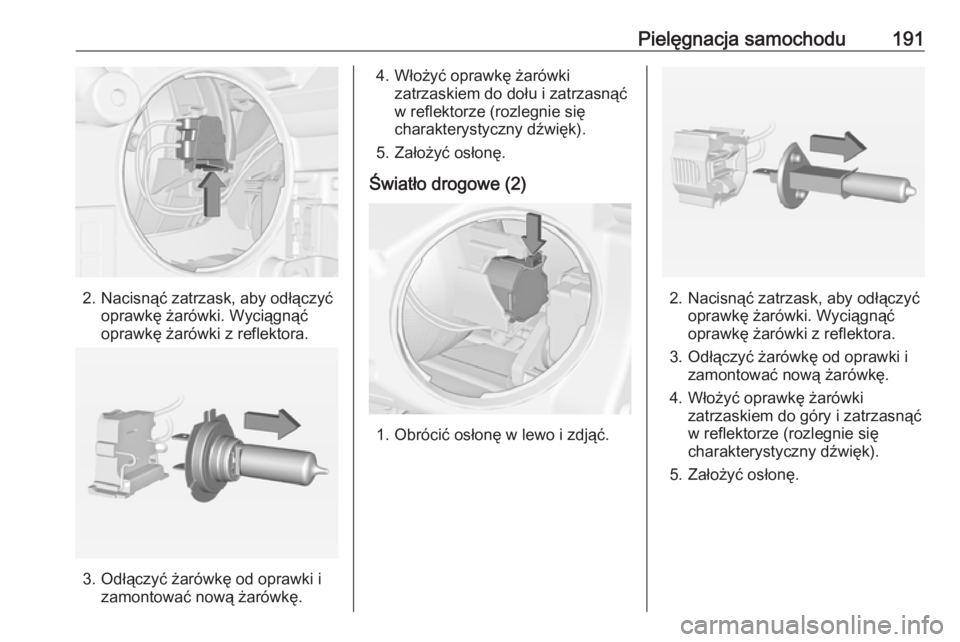

Pielęgnacja samochodu191
2. Nacisnąć zatrzask, aby odłączyćoprawkę żarówki. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówkizatrzaskiem do dołu i zatrzasnąć
w reflektorze (rozlegnie się
charakterystyczny dźwięk).
5. Założyć osłonę.
Światło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.
2. Nacisnąć zatrzask, aby odłączyć oprawkę żarówki. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki zatrzaskiem do góry i zatrzasnąć
w reflektorze (rozlegnie się
charakterystyczny dźwięk).
5. Założyć osłonę.

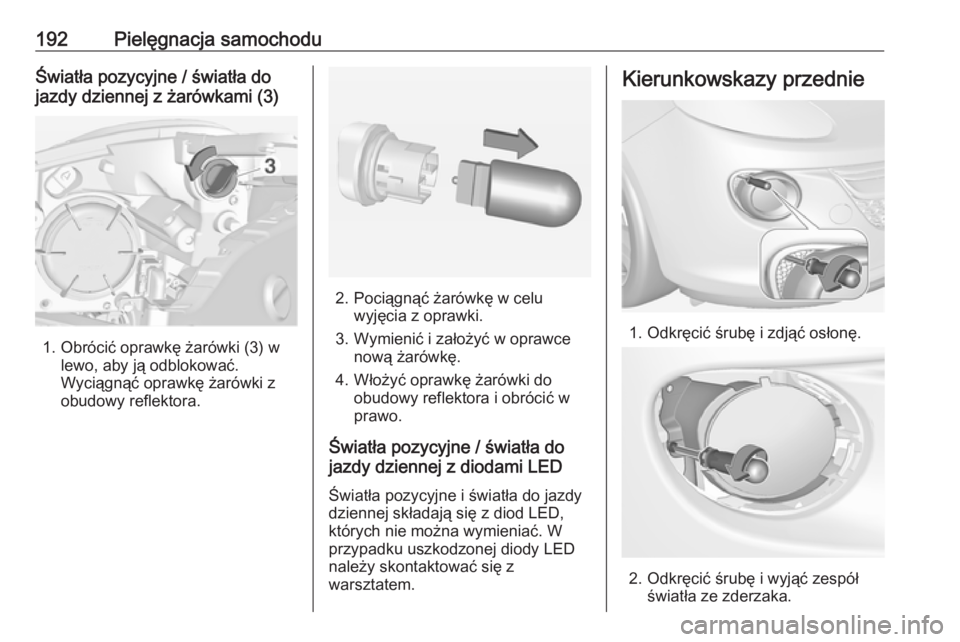

192Pielęgnacja samochoduŚwiatła pozycyjne / światła do
jazdy dziennej z żarówkami (3)
1. Obrócić oprawkę żarówki (3) w lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
obudowy reflektora.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę.
4. Włożyć oprawkę żarówki do obudowy reflektora i obrócić w
prawo.
Światła pozycyjne / światła do
jazdy dziennej z diodami LED
Światła pozycyjne i światła do jazdy
dziennej składają się z diod LED,
których nie można wymieniać. W
przypadku uszkodzonej diody LED
należy skontaktować się z
warsztatem.
Kierunkowskazy przednie
1. Odkręcić śrubę i zdjąć osłonę.
2. Odkręcić śrubę i wyjąć zespół światła ze zderzaka.

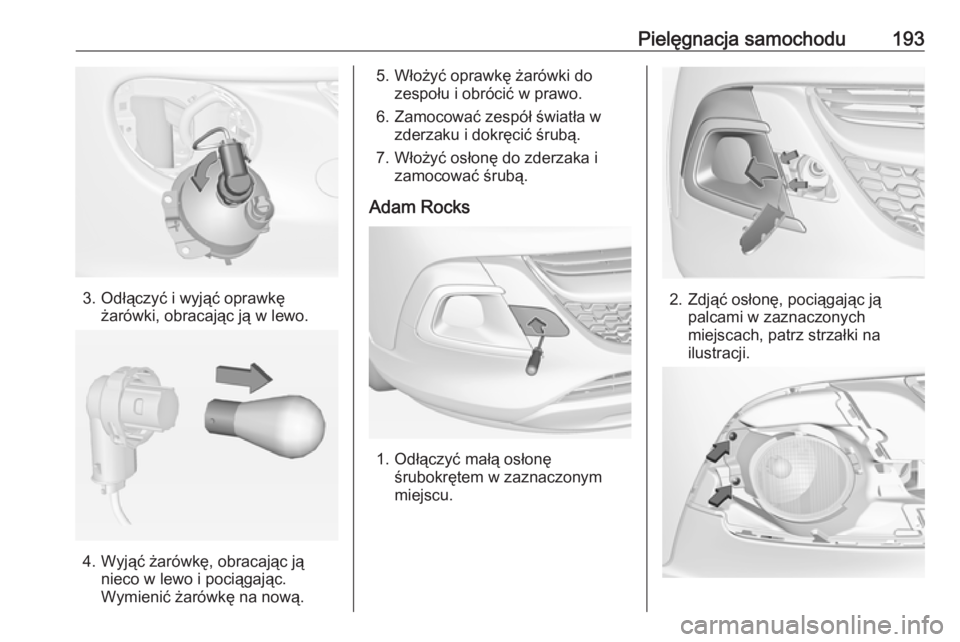

Pielęgnacja samochodu193
3. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.
4. Wyjąć żarówkę, obracając ją nieco w lewo i pociągając.
Wymienić żarówkę na nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
6. Zamocować zespół światła w zderzaku i dokręcić śrubą.
7. Włożyć osłonę do zderzaka i zamocować śrubą.
Adam Rocks
1. Odłączyć małą osłonę śrubokrętem w zaznaczonym
miejscu.
2. Zdjąć osłonę, pociągając ją palcami w zaznaczonych
miejscach, patrz strzałki na
ilustracji.

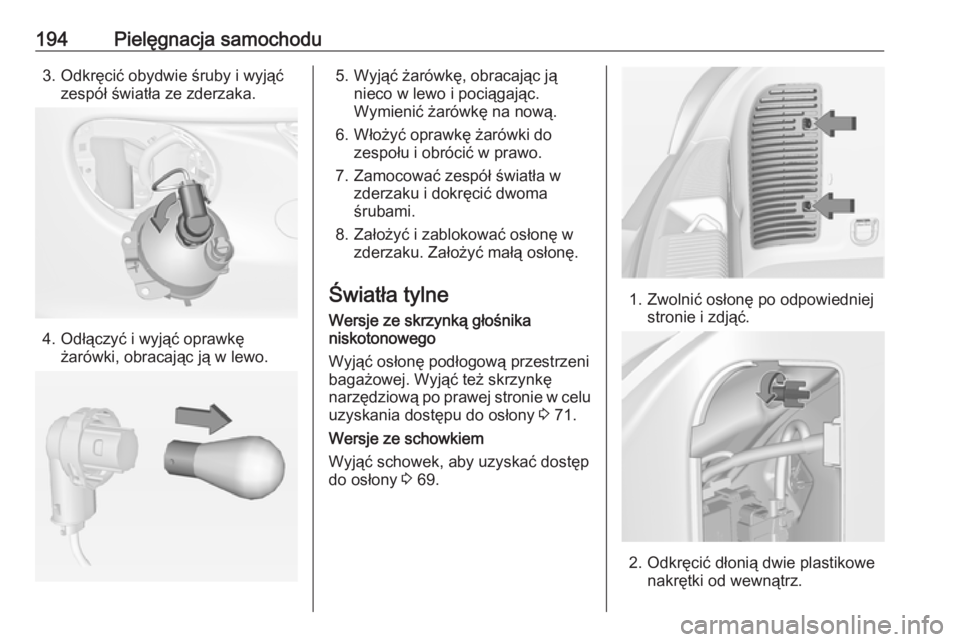

194Pielęgnacja samochodu3. Odkręcić obydwie śruby i wyjąćzespół światła ze zderzaka.
4. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.
5. Wyjąć żarówkę, obracając ją nieco w lewo i pociągając.
Wymienić żarówkę na nową.
6. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
7. Zamocować zespół światła w zderzaku i dokręcić dwoma
śrubami.
8. Założyć i zablokować osłonę w zderzaku. Założyć małą osłonę.
Światła tylne
Wersje ze skrzynką głośnika
niskotonowego
Wyjąć osłonę podłogową przestrzeni
bagażowej. Wyjąć też skrzynkę
narzędziową po prawej stronie w celu uzyskania dostępu do osłony 3 71.
Wersje ze schowkiem
Wyjąć schowek, aby uzyskać dostęp do osłony 3 69.
1. Zwolnić osłonę po odpowiedniej
stronie i zdjąć.
2. Odkręcić dłonią dwie plastikowenakrętki od wewnątrz.

Pielęgnacja samochodu195
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Obrócić oprawkę żarówki w lewo i
wyjąć. Aby wymienić żarówkę,
wyjąć:
lampę kierunkowskazu 1
światło tylne 2
światło tylne/światło hamowania 3
Jeśli światło tylne 2 i światło tylne/
światło hamowania 3 składają się
z diod LED, w celu wymiany
należy skorzystać z pomocy
warsztatu.
5. Włożyć oprawkę żarówki w zespół
światła tylnego i obrócić w prawo.Upewnić się, że przewody
znajdują się w swoich kanałach.
Zamocować zespół światła,
umieszczając kołki mocujące w
otworach nadwozia i dokręcając
plastikową nakrętkę od strony
przestrzeni bagażowej.
Naciągnąć okrągłą uszczelkę na
wgłębienie w obudowie lampy.
Zamknąć i zablokować osłonę.
Światło cofania/tylne światło
przeciwmgielne
Światło cofania znajduje się po
prawej stronie zderzaka, a tylne
światło przeciwmgielne – po jego
lewej stronie.
Opis wymiany żarówek jest taki sam dla obu świateł.
1. Odkręcić śrubę i zdjąć osłonę.

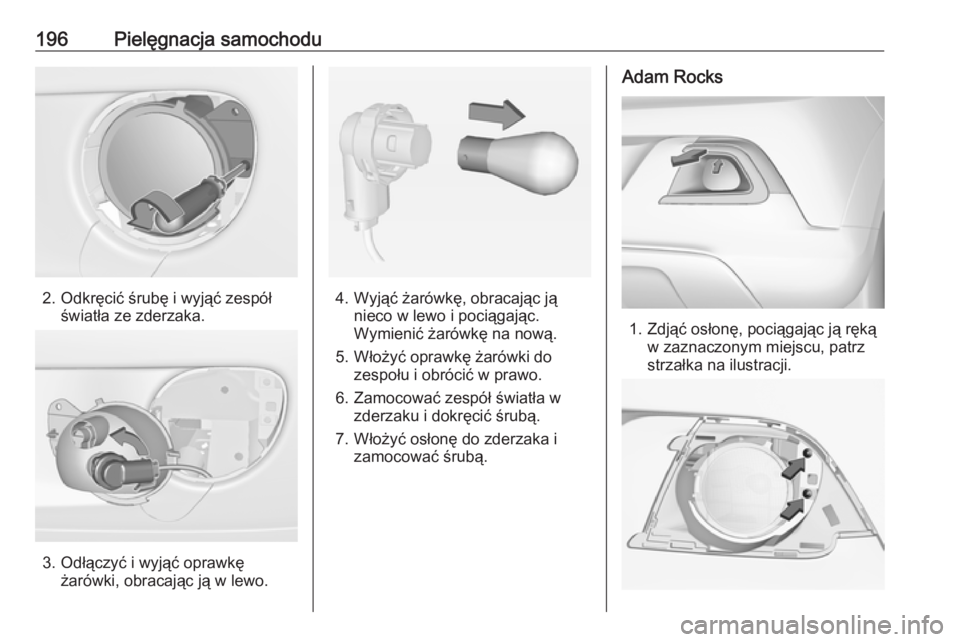

196Pielęgnacja samochodu
2. Odkręcić śrubę i wyjąć zespółświatła ze zderzaka.
3. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.
4. Wyjąć żarówkę, obracając jąnieco w lewo i pociągając.
Wymienić żarówkę na nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
6. Zamocować zespół światła w zderzaku i dokręcić śrubą.
7. Włożyć osłonę do zderzaka i zamocować śrubą.
Adam Rocks
1. Zdjąć osłonę, pociągając ją ręką w zaznaczonym miejscu, patrz
strzałka na ilustracji.

Pielęgnacja samochodu1972. Odkręcić obydwie śruby i wyjąćzespół światła ze zderzaka.
3. Odłączyć i wyjąć oprawkężarówki, obracając ją w lewo.
4. Wyjąć żarówkę, obracając ją nieco w lewo i pociągając.
Wymienić żarówkę na nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
6. Zamocować zespół światła w zderzaku i dokręcić dwoma
śrubami.
7. Założyć i zablokować osłonę w zderzaku.
Kierunkowskazy boczne Aby wymienić żarówkę, należy zdjąć
obudowę lampy:1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić żarówkę w lewo i wyjąć z
obudowy.

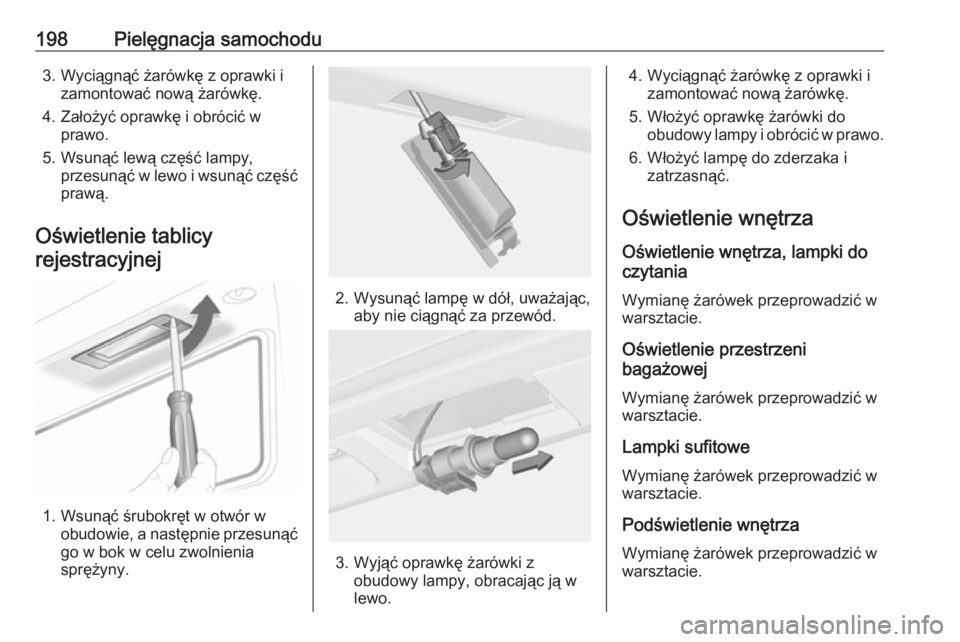

198Pielęgnacja samochodu3. Wyciągnąć żarówkę z oprawki izamontować nową żarówkę.
4. Założyć oprawkę i obrócić w prawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki do obudowy lampy i obrócić w prawo.
6. Włożyć lampę do zderzaka i zatrzasnąć.
Oświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Lampki sufitowe Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wnętrza
Wymianę żarówek przeprowadzić w
warsztacie.
