2017.5 OPEL ADAM Instrukcja obsługi (in Polish)

Pielęgnacja samochodu215
1. Wyjąć zestaw do naprawy oponze schowka.
2. Wyjąć sprężarkę.
3. Wyjąć kabel zasilający i przewód elastyczny powietrza ze schowka
znajdującego się pod spodem
sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku zeszczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
7. Nakręcić na zawór opony końcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.
9. Podłączyć wtyczkę zasilającą sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.

216Pielęgnacja samochodu
10.Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)manometr sprężarki może
pokazywać ciśnienie do
sześciu barów. Następnie
ciśnienie zacznie opadać.
12. Po wtłoczeniu całości szczeliwa do opony. Rozpocznie się jej
pompowanie.
13. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu dziesięciu minut. Ciśnienie
w oponach 3 250. Po osiągnięciu
właściwego ciśnienia wyłączyć
sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
dziesięciu minut, odłączyć zestaw
do naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez dziesięć
minut. Jeśli nadal nie można
osiągnąć zalecanej wartości
ciśnienia, uszkodzenie opony jest zbyt poważne. Należy skorzystać
z pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się nad
wskaźnikiem ciśnienia.
Sprężarka nie powinna pracować
przez czas dłuższy niż dziesięć
minut.
14. Odłączyć zestaw do naprawy opon. Wcisnąć zaczep na
uchwycie w celu wyjęcia z niego
pojemnika ze szczeliwem.
Nakręcić końcówkę węża
wypełniającego na wolne złącze
butelki ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa. Schować zestaw do
naprawy opon w przestrzeni
bagażowej.
15. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
16. Z pojemnika ze szczeliwem zdjąć naklejkę z oznaczeniem
prędkości maksymalnej i przykleić
ją w polu widzenia kierowcy.
17. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
10 km (nie później niż po
dziesięciu minutach) zatrzymać
się i sprawdzić ciśnienie w oponie.

Pielęgnacja samochodu217W tym celu nakręcić końcówkę
węża sprężarki bezpośrednio na
zawór opony i sprężarki.
Jeśli ciśnienie w oponie
przekracza 1,3 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
1,3 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
warsztatu.
18. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Założyć osłonę podłogową.
Pokrywa schowka pod tylną
podłogą 3 71.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej
30 minut.
Przy ciśnieniu siedmiu barów
otwiera się wbudowany zawór
bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.Sprężarki i szczeliwa można używać w temperaturach powyżej ok.
-30 °C.
Dołączone adaptery mogą posłużyć
także do pompowania innych
przedmiotów, np. piłek. materacy,
pontonów itp. Adaptery znajdują się
pod sprężarką. Aby wyjąć adapter,
wkręcić przewód elastyczny
powietrza od sprężarki i pociągnąć.
Zmiana koła Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów
w położeniu.
● Nie zmieniać jednocześnie więcej niż jednego koła.

218Pielęgnacja samochodu● Podnośnika używać wyłączniedo wymiany koła w razie
przebicia; nie stosować go do
sezonowej wymiany opon
zimowych i letnich.
● Podnośnik nie wymaga konserwacji.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● Przed podniesieniem pojazdu należy z niego wyjąć ciężkie
przedmioty.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed wkręceniem śrub kół należy je wyczyścić i pokryć ich
węższą część cienką warstwą
powszechnie dostępnego smaru.9 Ostrzeżenie
Nie smarować gwintów śrub kół.
1.Obręcze stalowe:
Zdjąć osłonę koła.
Obręcze ze stopów metali lekkich
z kapturkami śrub
Podważyć śrubokrętem i zdjąć
kapturki śrub koła. Zabezpieczyć
obręcz koła, umieszczając
pomiędzy nią a śrubokrętem
kawałek miękkiej tkaniny.
Obręcze ze stopów metali lekkich
z pokrywą piasty
Dostępne są dwie wersje:
1.1. Włożyć chwytak w otwór
pokrywy piasty i odłączyć ją od
koła. Narzędzia samochodowe
3 204.
1.2. Włożyć chwytak w otwór
pokrywy piasty i odłączyć ją od
koła. Narzędzia samochodowe
3 204.

Pielęgnacja samochodu219
2. Precyzyjnie zamocować kluczkolejno do każdej śruby i
poluzować ją o pół obrotu.
Koła mogą być zabezpieczone
przez specjalne śruby mocujące.
Aby poluzować te specjalne
śruby, przed użyciem klucza do
kół należy zamocować na łbie
śruby adapter do śrub
mocujących koła. Element ten
znajduje się w schowku w desce
rozdzielczej.3. Upewnić się, że podnośnik jest prawidłowo umiejscowiony pod
jednym z punktów podparcia.
Niektóre wersje są wyposażone w panele progów z zakrytymi
punktami podparcia: przed
ustawieniem podnośnika należy
najpierw zdjąć osłonę z
odpowiedniego punktu podparcia.
4. Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.

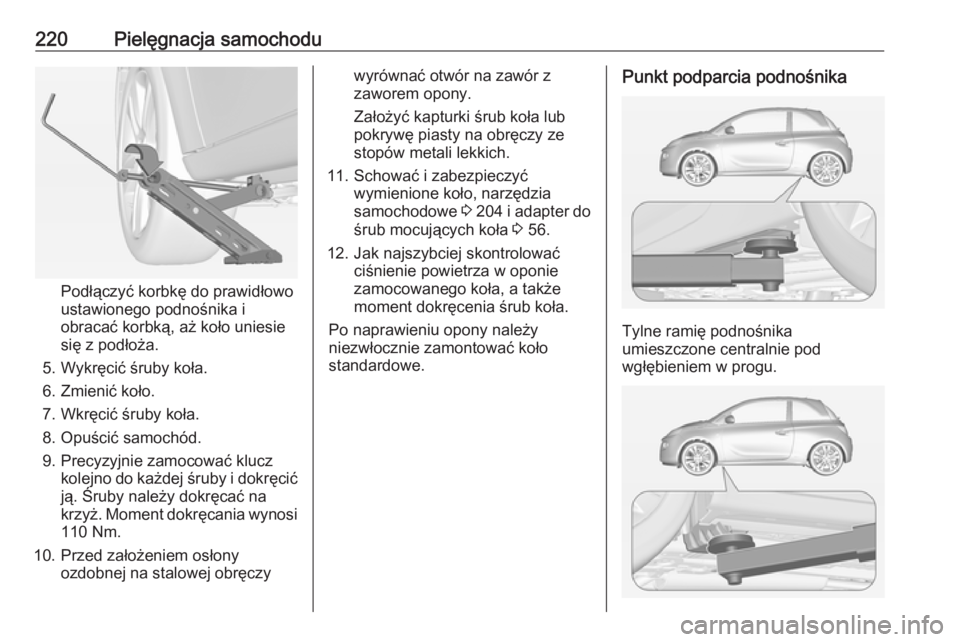

220Pielęgnacja samochodu
Podłączyć korbkę do prawidłowo
ustawionego podnośnika i obracać korbką, aż koło uniesie
się z podłoża.
5. Wykręcić śruby koła.
6. Zmienić koło.
7. Wkręcić śruby koła.
8. Opuścić samochód.
9. Precyzyjnie zamocować klucz kolejno do każdej śruby i dokręcić
ją. Śruby należy dokręcać na
krzyż. Moment dokręcania wynosi
110 Nm.
10. Przed założeniem osłony ozdobnej na stalowej obręczy
wyrównać otwór na zawór z
zaworem opony.
Założyć kapturki śrub koła lub
pokrywę piasty na obręczy ze
stopów metali lekkich.
11. Schować i zabezpieczyć wymienione koło, narzędzia
samochodowe 3 204 i adapter do
śrub mocujących koła 3 56.
12. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcenia śrub koła.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.Punkt podparcia podnośnika
Tylne ramię podnośnika
umieszczone centralnie pod
wgłębieniem w progu.

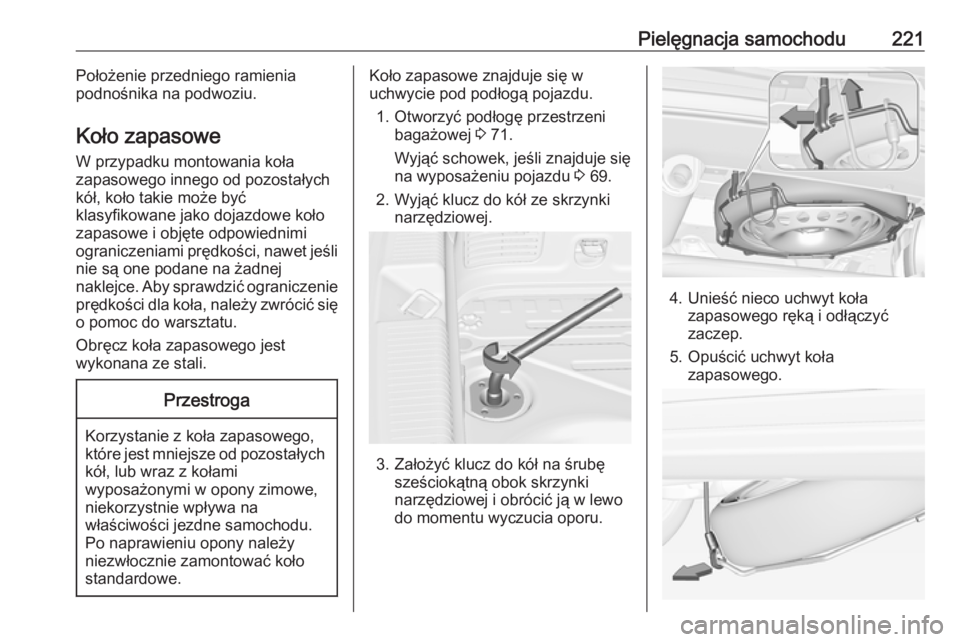

Pielęgnacja samochodu221Położenie przedniego ramienia
podnośnika na podwoziu.
Koło zapasowe
W przypadku montowania koła
zapasowego innego od pozostałych
kół, koło takie może być
klasyfikowane jako dojazdowe koło
zapasowe i objęte odpowiednimi
ograniczeniami prędkości, nawet jeśli nie są one podane na żadnej
naklejce. Aby sprawdzić ograniczenie prędkości dla koła, należy zwrócić się
o pomoc do warsztatu.
Obręcz koła zapasowego jest
wykonana ze stali.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Koło zapasowe znajduje się w
uchwycie pod podłogą pojazdu.
1. Otworzyć podłogę przestrzeni bagażowej 3 71.
Wyjąć schowek, jeśli znajduje się
na wyposażeniu pojazdu 3 69.
2. Wyjąć klucz do kół ze skrzynki narzędziowej.
3. Założyć klucz do kół na śrubęsześciokątną obok skrzynki
narzędziowej i obrócić ją w lewo
do momentu wyczucia oporu.
4. Unieść nieco uchwyt koła zapasowego ręką i odłączyć
zaczep.
5. Opuścić uchwyt koła zapasowego.

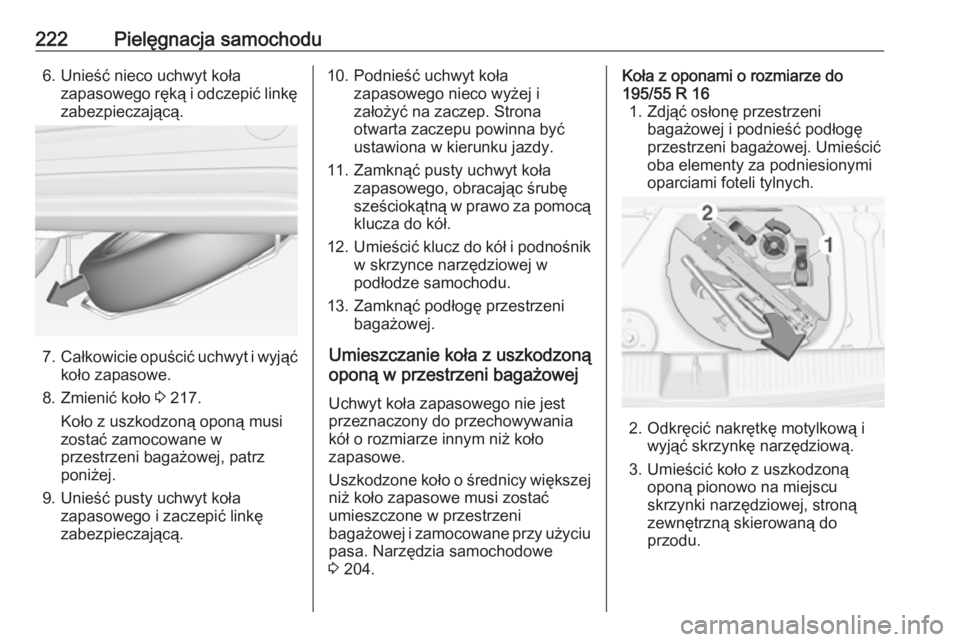

222Pielęgnacja samochodu6. Unieść nieco uchwyt kołazapasowego ręką i odczepić linkę
zabezpieczającą.
7. Całkowicie opuścić uchwyt i wyjąć
koło zapasowe.
8. Zmienić koło 3 217.
Koło z uszkodzoną oponą musi
zostać zamocowane w
przestrzeni bagażowej, patrz
poniżej.
9. Unieść pusty uchwyt koła zapasowego i zaczepić linkę
zabezpieczającą.
10. Podnieść uchwyt koła zapasowego nieco wyżej i
założyć na zaczep. Strona
otwarta zaczepu powinna być
ustawiona w kierunku jazdy.
11. Zamknąć pusty uchwyt koła zapasowego, obracając śrubę
sześciokątną w prawo za pomocą
klucza do kół.
12. Umieścić klucz do kół i podnośnik
w skrzynce narzędziowej w
podłodze samochodu.
13. Zamknąć podłogę przestrzeni bagażowej.
Umieszczanie koła z uszkodzoną
oponą w przestrzeni bagażowej
Uchwyt koła zapasowego nie jest
przeznaczony do przechowywania
kół o rozmiarze innym niż koło
zapasowe.
Uszkodzone koło o średnicy większej
niż koło zapasowe musi zostać
umieszczone w przestrzeni
bagażowej i zamocowane przy użyciu
pasa. Narzędzia samochodowe
3 204.Koła z oponami o rozmiarze do
195/55 R 16 1. Zdjąć osłonę przestrzeni bagażowej i podnieść podłogę
przestrzeni bagażowej. Umieścić
oba elementy za podniesionymi
oparciami foteli tylnych.
2. Odkręcić nakrętkę motylkową i wyjąć skrzynkę narzędziową.
3. Umieścić koło z uszkodzoną oponą pionowo na miejscu
skrzynki narzędziowej, stroną
zewnętrzną skierowaną do
przodu.
