Pielęgnacja samochodu199Panel oświetlenia gwiaździstegoWymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● w lewej części komory silnika, z przodu,
● w wersji z kierownicą po lewej stronie za przełącznikiem
świateł, a w wersji z kierownicą
po prawej stronie za schowkiem
w desce rozdzielczej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.

200Pielęgnacja samochoduZależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry i wyciągnąć bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.

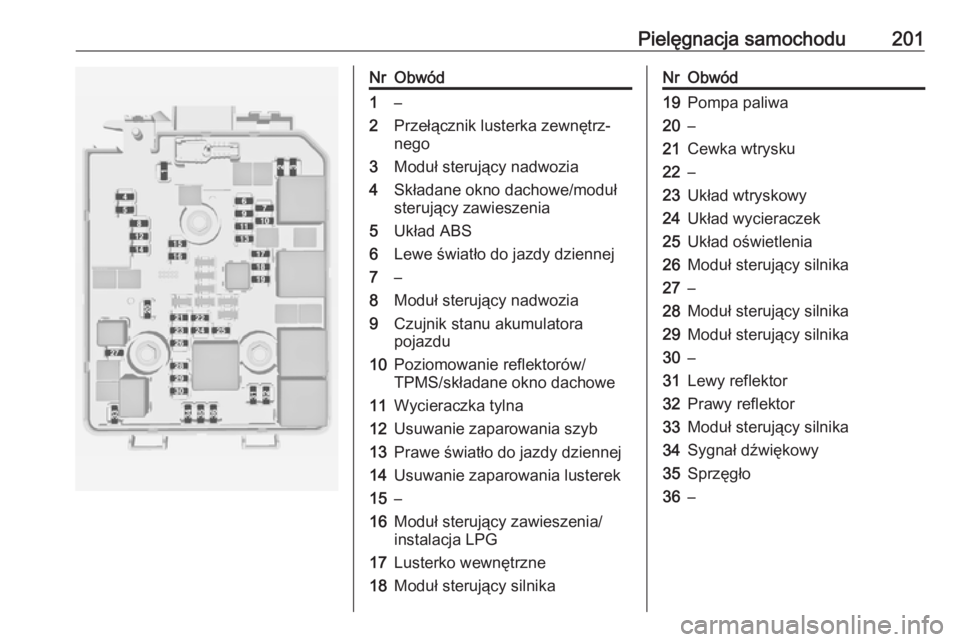

Pielęgnacja samochodu201NrObwód1–2Przełącznik lusterka zewnętrz‐
nego3Moduł sterujący nadwozia4Składane okno dachowe/moduł
sterujący zawieszenia5Układ ABS6Lewe światło do jazdy dziennej7–8Moduł sterujący nadwozia9Czujnik stanu akumulatora
pojazdu10Poziomowanie reflektorów/
TPMS/składane okno dachowe11Wycieraczka tylna12Usuwanie zaparowania szyb13Prawe światło do jazdy dziennej14Usuwanie zaparowania lusterek15–16Moduł sterujący zawieszenia/
instalacja LPG17Lusterko wewnętrzne18Moduł sterujący silnikaNrObwód19Pompa paliwa20–21Cewka wtrysku22–23Układ wtryskowy24Układ wycieraczek25Układ oświetlenia26Moduł sterujący silnika27–28Moduł sterujący silnika29Moduł sterujący silnika30–31Lewy reflektor32Prawy reflektor33Moduł sterujący silnika34Sygnał dźwiękowy35Sprzęgło36–

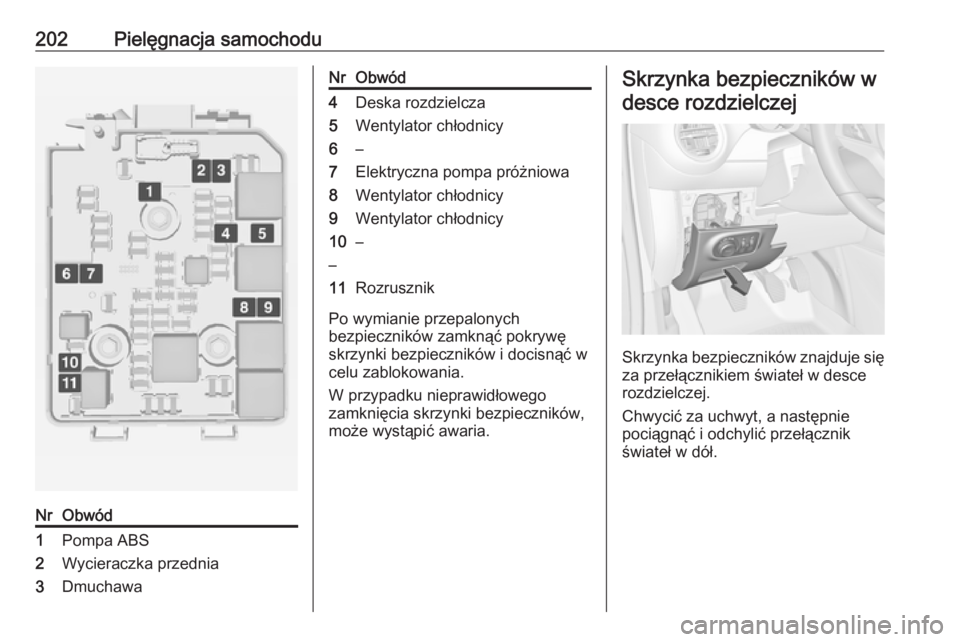

202Pielęgnacja samochoduNrObwód1Pompa ABS2Wycieraczka przednia3DmuchawaNrObwód4Deska rozdzielcza5Wentylator chłodnicy6–7Elektryczna pompa próżniowa8Wentylator chłodnicy9Wentylator chłodnicy10
––11Rozrusznik
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się za przełącznikiem świateł w desce
rozdzielczej.
Chwycić za uchwyt, a następnie
pociągnąć i odchylić przełącznik
świateł w dół.

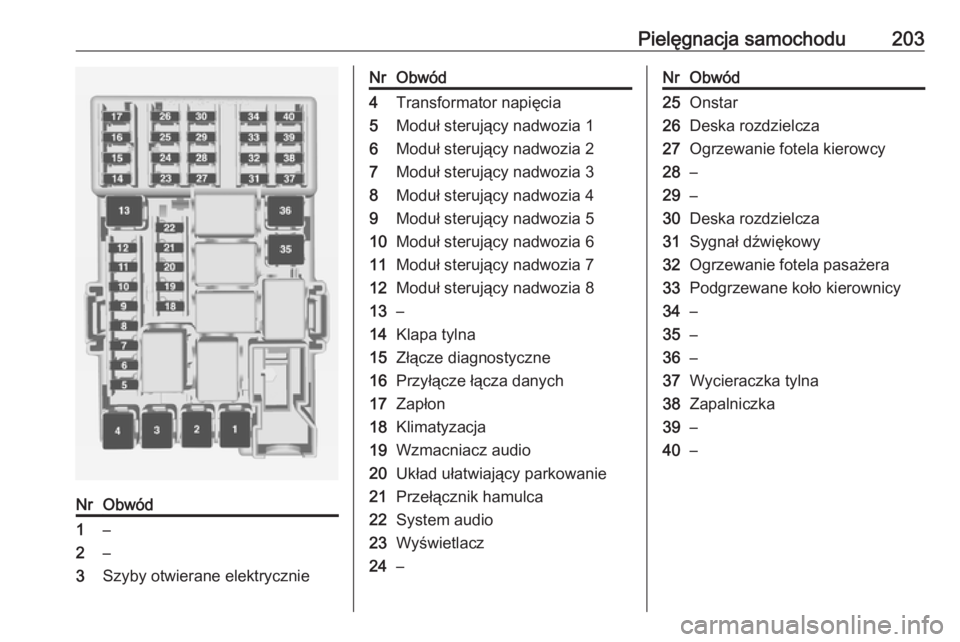

Pielęgnacja samochodu203NrObwód1–2–3Szyby otwierane elektrycznieNrObwód4Transformator napięcia5Moduł sterujący nadwozia 16Moduł sterujący nadwozia 27Moduł sterujący nadwozia 38Moduł sterujący nadwozia 49Moduł sterujący nadwozia 510Moduł sterujący nadwozia 611Moduł sterujący nadwozia 712Moduł sterujący nadwozia 813–14Klapa tylna15Złącze diagnostyczne16Przyłącze łącza danych17Zapłon18Klimatyzacja19Wzmacniacz audio20Układ ułatwiający parkowanie21Przełącznik hamulca22System audio23Wyświetlacz24–NrObwód25Onstar26Deska rozdzielcza27Ogrzewanie fotela kierowcy28–29–30Deska rozdzielcza31Sygnał dźwiękowy32Ogrzewanie fotela pasażera33Podgrzewane koło kierownicy34–35–36–37Wycieraczka tylna38Zapalniczka39–40–

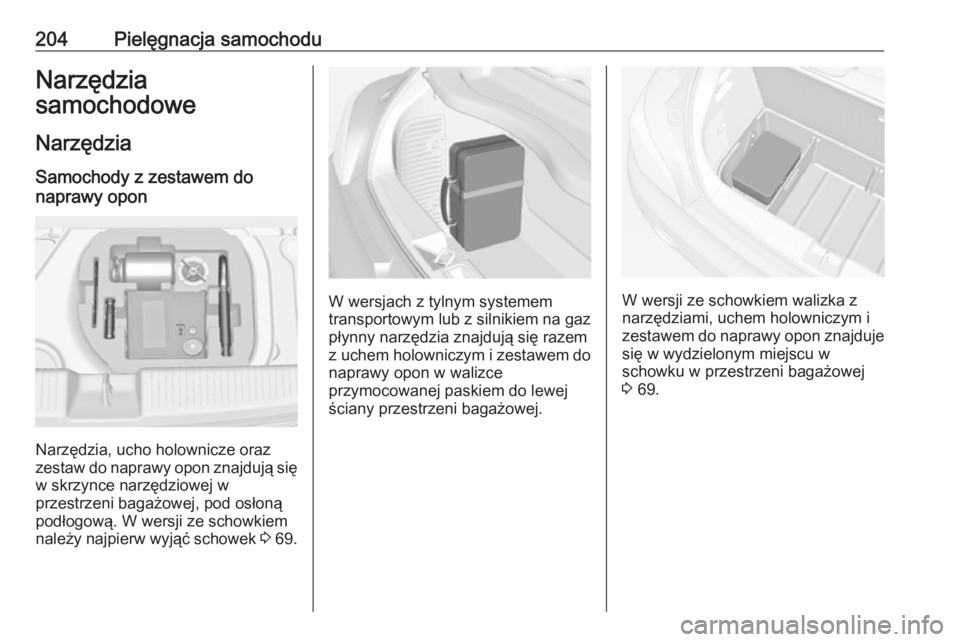

204Pielęgnacja samochoduNarzędzia
samochodowe
Narzędzia Samochody z zestawem do
naprawy opon
Narzędzia, ucho holownicze oraz
zestaw do naprawy opon znajdują się w skrzynce narzędziowej w
przestrzeni bagażowej, pod osłoną
podłogową. W wersji ze schowkiem
należy najpierw wyjąć schowek 3 69.
W wersjach z tylnym systemem
transportowym lub z silnikiem na gaz
płynny narzędzia znajdują się razem
z uchem holowniczym i zestawem do naprawy opon w walizce
przymocowanej paskiem do lewej
ściany przestrzeni bagażowej.W wersji ze schowkiem walizka z
narzędziami, uchem holowniczym i
zestawem do naprawy opon znajduje się w wydzielonym miejscu w
schowku w przestrzeni bagażowej 3 69.

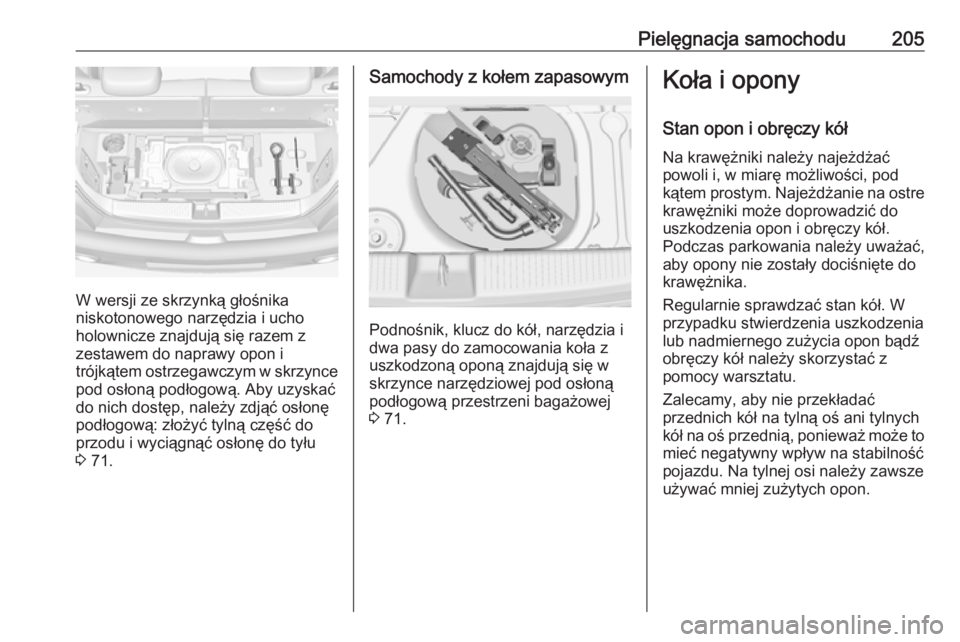

Pielęgnacja samochodu205
W wersji ze skrzynką głośnika
niskotonowego narzędzia i ucho
holownicze znajdują się razem z zestawem do naprawy opon i
trójkątem ostrzegawczym w skrzynce pod osłoną podłogową. Aby uzyskać
do nich dostęp, należy zdjąć osłonę
podłogową: złożyć tylną część do
przodu i wyciągnąć osłonę do tyłu
3 71.
Samochody z kołem zapasowym
Podnośnik, klucz do kół, narzędzia i
dwa pasy do zamocowania koła z
uszkodzoną oponą znajdują się w
skrzynce narzędziowej pod osłoną
podłogową przestrzeni bagażowej
3 71.
Koła i opony
Stan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Zalecamy, aby nie przekładać
przednich kół na tylną oś ani tylnych
kół na oś przednią, ponieważ może to
mieć negatywny wpływ na stabilność
pojazdu. Na tylnej osi należy zawsze
używać mniej zużytych opon.

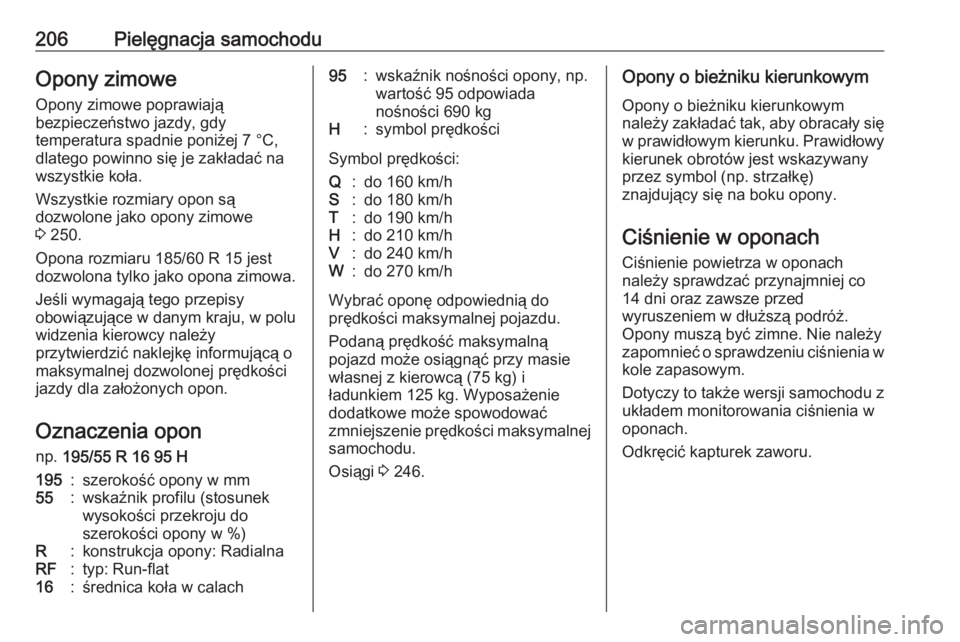

206Pielęgnacja samochoduOpony zimowe
Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C, dlatego powinno się je zakładać nawszystkie koła.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 250.
Opona rozmiaru 185/60 R 15 jest
dozwolona tylko jako opona zimowa.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Oznaczenia opon
np. 195/55 R 16 95 H195:szerokość opony w mm55:wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:konstrukcja opony: RadialnaRF:typ: Run-flat16:średnica koła w calach95:wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 690 kgH:symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Wybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.
Osiągi 3 246.
Opony o bieżniku kierunkowym
Opony o bieżniku kierunkowym
należy zakładać tak, aby obracały się w prawidłowym kierunku. Prawidłowy
kierunek obrotów jest wskazywany
przez symbol (np. strzałkę)
znajdujący się na boku opony.
Ciśnienie w oponach Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym.
Dotyczy to także wersji samochodu z
układem monitorowania ciśnienia w
oponach.
Odkręcić kapturek zaworu.
