2016 YAMAHA YZF-R1M Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
7-26
1
2
3
4
5
678
9
10
11
12
MAU23115
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skyddet är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten di-
rekt på skyddet eller kabeln när du tvättar
fordonet. Torka rent med en fuktad trasa om
kabeln eller skyddet blir smutsigt.
MAU44276
Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal Växelpedal
Rekommenderat smörjmedel:
Litiumbaserat fett
2CR-9-M1.book 26 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-27
1
2
3
4
5
67
8
9
10
11
12
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag Kopplingshandtag
MAU23203
Kontroll och smörjning av
sidostödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-metall bör smörjas vid
behov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera eller reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som dåkan förlora kontrollen över motorcykeln.
Rekommenderade smörjmedel:
Bromshandtag:Silikonbaserat fett
Kopplingshandtag:
Litiumbaserat fett
Rekommenderat smörjmedel: Litiumbaserat fett
2CR-9-M1.book 27 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-28
1
2
3
4
5
678
9
10
11
12
MAUM1653
S mörjning av svingarmens
ledpunkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste kon-
trolleras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera skicket
Kontrollera om innerr ören är repiga, skada-
de eller om det läcker olja.
För att kontrolle ra funktionen
1. Ställ fordonet på ett plant underlag och håll det upprätt. VARNING! Se till att
fordonet står stadigt så att det inte
faller omkull och orsakar person-
skador.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en
Yamaha-återförsäljare kontrollera ellerreparera den.
Rekommenderat smörjmedel: Litiumbaserat fett
2CR-9-M1.book 28 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-29
1
2
3
4
5
67
8
9
10
11
12
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrolle-
ras enligt följande vid de intervall som ang-
es i tabellen för regelbunden skötsel och
smörjning. 1. Lyft upp framhjulet från marken. (Se si-
dan 7-33.) VARNING! Se till att for-
donet står stadigt så att det inte
faller omkull och orsakar person-
skador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om hju-
let inte snurrar lätt, låt en Yamaha-återför-
säljare kontrollera hjullagren.
MAU68230
BatteriVIKTIGT
MCA22960
Använd bara det originalbatteri från
YAMAHA som specificeras. Om du an-
vänder ett annat batteri kan det bli fel påIMU och motorn kan stanna.
Batteriet sitter placerat under förarsadeln.
(Se sidan 4-34.)VIKTIGT
MCA22970
IMU-enheten är placerad under batteriet.
Den kan inte underhållas av användaren
och är mycket känslig, därför avråder vi
dig från att ta bort batterilådan eller att1. Batteriets plusledning (röd)
2. Batteriets minusledning (svart)
3. Batteri
1
2
3
2CR-9-M1.book 29 ページ ２０１５年１０月６日　火曜日　午後１時３２分

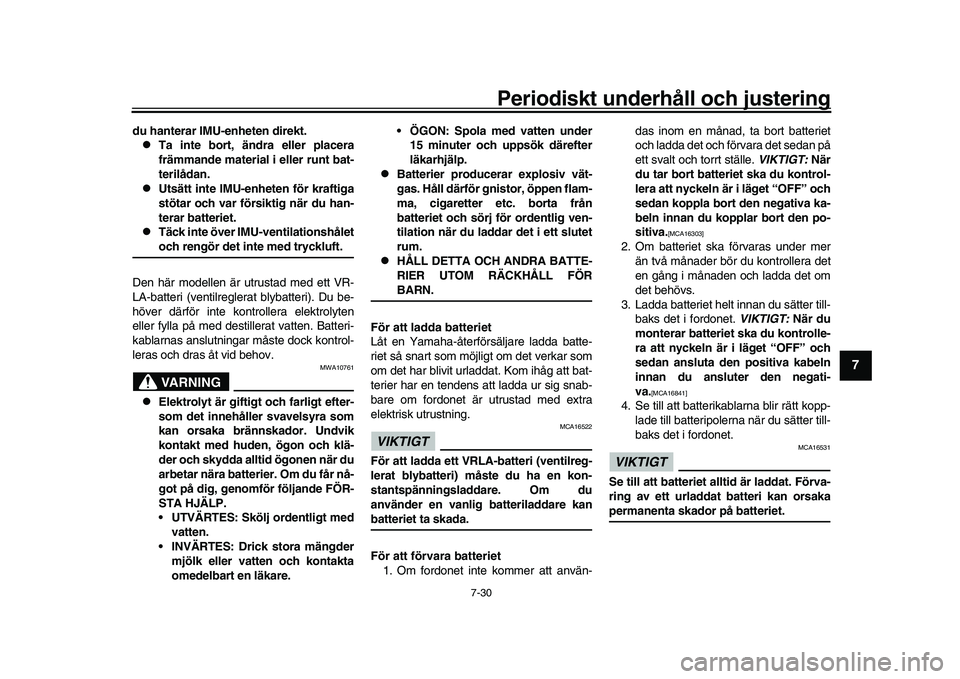

Periodiskt underhåll och justering
7-30
1
2
3
4
5
678
9
10
11
12
du hanterar IMU-enheten direkt.
Ta inte bort, ändra eller placera
främmande material i eller runt bat-
terilådan.

Utsätt inte IMU-enheten för kraftiga
stötar och var försiktig när du han-
terar batteriet.

Täck inte över IMU-ventilationshåletoch rengör det inte med tryckluft.
Den här modellen är utrustad med ett VR-
LA-batteri (ventilreglerat blybatteri). Du be-
höver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.VARNING
MWA10761

Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du
arbetar nära batterier. Om du får nå-
got på dig, genomför följande FÖR-
S TA HJÄLP.
UTVÄRTE S: S kölj ordentligt med
vatten.
INVÄRTE S: Drick stora mängder
mjölk eller vatten och kontakta
omedelbart en läkare. ÖGON:
Spola med vatten under
15 minuter och uppsök därefter
läkarhjälp.

Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen flam-
ma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.

HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖRBARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kanbatteriet ta skada.
För att förvara batteriet 1. Om fordonet inte kommer att använ- das inom en månad, ta bort batteriet
och ladda det och förvara det sedan på
ett svalt och torrt ställe.
VIKTIGT: När
du tar bort batteriet ska du kontrol-
lera att nyckeln är i läget “OFF” och
sedan koppla bort den negativa ka-
beln innan du kopplar bort den po-
sitiva.
[MCA16303]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att nyckeln är i läget “OFF” och
sedan ansluta den positiva kabeln
innan du ansluter den negati-
va.
[MCA16841]
4. Se till att batterikablarna blir rätt kopp- lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsakapermanenta skador på batteriet.
2CR-9-M1.book 30 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-31
1
2
3
4
5
67
8
9
10
11
12
MAU66592
Byte av säkringarHuvudsäkringen och ABS-motorsäkringen
är placerade under förarens sadel.
Komma åt ABS-motorsäkringen1. Ta bort passagerarsadeln och föra- rens sadel. (Se sidan 4-34.)
2. Skruva loss skruvarna och ta bort pa- nelen. 3. Ta bort startreläskyddet genom att dra
det uppåt.
Säkringsdosorna, som innehåller säkringar
för de olika kretsarna, är placerade under
panel A. (Se sidan 7-8.)1. Huvudsäkring
2. Säkring för ABS-motor
3. Startreläets skydd
4. Reservsäkring för ABS-motor1 2
4
3
1. Skruv
2. Panel
1. Startreläets skydd1
1
2
1
1. Säkring för varningsblinkers
2. Säkring för bränsleinsprutningssystemet
3. Säkring för ETV (elektriskt gasspjäll)
4. Backupsäkring
5. Säkring för underordnad kylfläktmotor
6. Motorsäkring för kylfläkt
7. Reservsäkring
1
2
3
4
5
6 7
2CR-9-M1.book 31 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-32
1
2
3
4
5
678
9
10
11
12
Om en säkring är sönder, byt ut den enligt
följande. 1. Vrid tändningsnyckeln till läge “OFF” och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som re-
kommenderas för att undvika att el-
systemet tar skada eller att brand
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ON” och sätt på den elkrets i vilken säkring-
en har gått sönder för att kontrollera att
elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
1. Säkring för tändning
2. Säkring för signalsystem
3. ABS ECU-säkring
4. ABS-solenoidsäkring
5. Säkring för strålkastare
6. Säkring för uttag 1
7. Reservsäkring
8. SCU-säkring (YZF-R1M)
1
23
45
6
7
8
7
S
äkringar:
Huvudsäkring: 50.0 A
Säkring för uttag 1:
2.0 A
Säkring för strålkastare: 7.5 A
Säkring för signalsystem: 7.5 A
Säkring för tändning:
15.0 A
Motorsäkring för kylfläkt: 15.0 A
Säkring för underordnad kylfläktmo-
tor: 10.0 A
Säkring för ABS-motor: 30.0 A
Säkring för varningsblinkers:
7.5 A
ABS ECU-säkring: 7.5 A
ABS-solenoidsäkring: 15.0 A
SCU-säkring:
7.5 A (YZF-R1M)
Säkring för bränsleinsprutningssyste-
met: 15.0 A
Backupsäkring: 7.5 A
Säkring för ETV (ele ktriskt gasspjäll):
7.5 A
2CR-9-M1.book 32 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Periodiskt underhåll och justering
7-33
1
2
3
4
5
67
8
9
10
11
12
MAU67121
Fordonets lamporDenna modell är helt utrustad med LED-be-
lysning.
Strålkastarna, parkeringsljusen, körrikt-
ningsvisarna, bak-/bromsljuset och num-
merskyltsbelysningen är alla LED-lampor.
Det finns inga lampor som användaren kan
byta.
Om en lampa inte tänds ska du kontrollera
säkringarna och sedan låta en
Yamaha-återförsäljare kontrollera fordonet.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftandefilm eller klisterlapp på strålkastarglaset.
TIPS
Den högra strålkastaren tänds när ljus-
blink-/LAP-knappen “ /LAP” trycks
in eller avbländningskontakten ställs in
på “ ” (helljus).

Parkeringsljusen är konstruerade atttonas ned när R1 går in i viloläge.
MAU67130
Stötta motorcykelnEftersom modellen inte har ett stöd ska du
använda ett motorcykelställ (eller placera
en domkraft under svingarmen) när du utför
underhåll på kedjan eller bakhjulet. Ett mo-
torcykelställ krävs även när du utför under-
håll på framhjulet. Kontrollera att
motorcykeln står stabilt och i rätt läge innan
du börjar arbeta med den.
1. Parkeringsljus
2. Strålkastare
12
1
2
2CR-9-M1.book 33 ページ ２０１５年１０月６日　火曜日　午後１時３２分
