2016 YAMAHA YZF-R1M Bruksanvisningar (in Swedish)

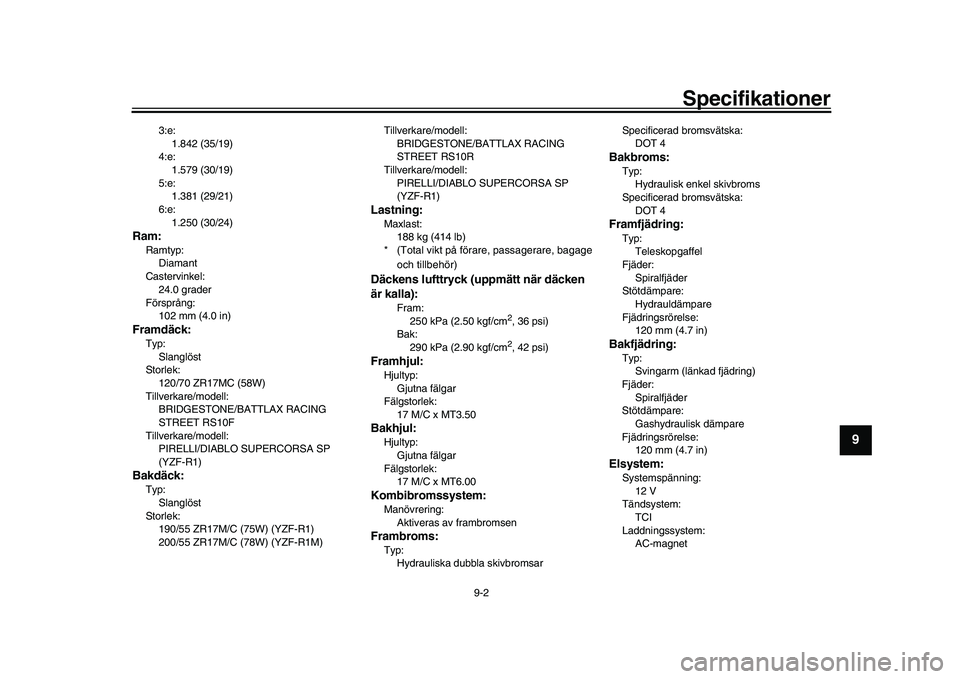

Specifikationer
9-2
1
2
3
4
5
6
7
8910
11
12
3:e:
1.842 (35/19)
4:e:
1.579 (30/19)
5:e: 1.381 (29/21)
6:e: 1.250 (30/24)
Ram:Ramtyp: Diamant
Castervinkel: 24.0 grader
Försprång:
102 mm (4.0 in)Framdäck:Typ:Slanglöst
Storlek:
120/70 ZR17MC (58W)
Tillverkare/modell: BRIDGESTONE/BATTLAX RACING
STREET RS10F
Tillverkare/modell: PIRELLI/DIABLO SUPERCORSA SP
(YZF-R1)Bakdäck:Typ:
Slanglöst
Storlek:
190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W) (YZF-R1M) Tillverkare/modell:
BRIDGESTONE/BATTLAX RACING
STREET RS10R
Tillverkare/modell: PIRELLI/DIABLO SUPERCORSA SP
(YZF-R1)
Lastning:Maxlast:188 kg (414 lb)
* (Total vikt på förare, passagerare, bagage
och tillbehör)Däckens lufttryck (uppmätt när däcken
är kalla):
Fram:250 kPa (2.50 kgf/cm
2, 36 psi)
Bak:
290 kPa (2.90 kgf/cm2, 42 psi)
Framhjul:Hjultyp: Gjutna fälgar
Fälgstorlek:
17 M/C x MT3.50Bakhjul:Hjultyp:Gjutna fälgar
Fälgstorlek:
17 M/C x MT6.00Kombibromssystem:Manövrering:Aktiveras av frambromsenFrambroms:Typ:Hydrauliska dubbla skivbromsar Specificerad bromsvätska:
DOT 4
Bakbroms:Typ:Hydraulisk enkel skivbroms
Specificerad bromsvätska: DOT 4Framfjädring:Typ:Teleskopgaffel
Fjäder: Spiralfjäder
Stötdämpare:
Hydrauldämpare
Fjädringsrörelse: 120 mm (4.7 in)Bakfjädring:Typ:
Svingarm (länk ad fjädring)
Fjäder: Spiralfjäder
Stötdämpare: Gashydraulisk dämpare
Fjädringsrörelse:
120 mm (4.7 in)Elsystem:Systemspänning:12 V
Tändsystem:
TCI
Laddningssystem: AC-magnet
2CR-9-M1.book 2 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Specifikationer
9-3
1
2
3
4
5
6
7
89
10
11
12
Batteri:Modell: YTZ7S(F)
Spänning, kapacitet: 12 V, 6.0 Ah (10 HR)Lampornas wattförbrukning  antal:Strålkastarlampa:
LED
Bak/bromsljus: LED
Blinkerslampor, fram: LED
Blinkerslampor, bak:
LED
Parkeringsljus: LED
Nummerskyltsbelysning: LED
Instrumentbelysning:
LED
Indikeringslampa för neutralläge: LED
Indikeringslampa för helljus: LED
Indikeringslampa för blinkers:
LED
Indikatorlampa för stabilitetskontroll:
LED
Varningslampa för motorproblem och system: LED
Varningslampa för oljetryck och kylvätsketem-
peratur:
LED Varningslampa för bränslenivå:
LED
ABS-varningslampa:
LED
Indikeringslampa för startspärrsystem: LED
Indikeringslampa för växling: LED
Säkring(-ar):Huvudsäkring:
50.0 A
Säkring för uttag 1: 2.0 A
Säkring för strålkastare:
7.5 A
Säkring för signalsystem: 7.5 A
Säkring för tändning: 15.0 A
Motorsäkring för kylfläkt:
15.0 A
Säkring för underordnad kylfläktmotor: 10.0 A
Säkring för varningsblinkers: 7.5 A
ABS ECU-säkring:
7.5 A
Säkring för bränsleinsprutningssystemet: 15.0 A
SCU-säkring: 7.5 A (YZF-R1M)
Säkring för ABS-motor:
30.0 A ABS-solenoidsäkring:
15.0 A
Backupsäkring:
7.5 A
Säkring för ETV (ele ktriskt gasspjäll):
7.5 A
2CR-9-M1.book 3 ページ ２０１５年１０月６日　火曜日　午後１時３２分

10-1
1
2
3
4
5
6
7
8
91011
12
Konsumentinformation
MAU53562
IdentifikationsnummerSkriv ner fordonets identifikationsnummer,
motorns serienummer samt typskyltsinfor-
mationen på raderna här nedan. Dessa
identifikationsnummer behövs när du regist-
rerar fordonet för körning i trafiken samt när
du ska beställa reservdelar från en
Yamaha-återförsäljare.
FORDONETS IDENTIFIKATIONSNUM-
MER:
MOTORNS SERIENUMMER:
INFORMATION PÅ TYPSKYLT:
MAU26401
Fordonets identifikationsnummer
Fordonets identifikationsnummer är stämp-
lat på styrhuvudröret. Skriv ner detta num-
mer i utrymmet för det.TIPSFordonets identifikationsnummer används
för att identifiera din motorcykel och kan be-
höva användas när du registrerar motorcy-keln i det statliga fordonsregistret.
MAU26442
Motorns serienummer
Motorns serienummer sitter stämplat på
vevhuset.
1. Fordonets identifikationsnummer
1
1. Motorns serienummer
1
2CR-9-M1.book 1 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Konsumentinformation
10-2
1
2
3
4
5
6
7
8
910
11
12
MAU26521
Typskylt
Typskylten är monterad på ramen under
passagerarsadeln. (Se sidan 4-34.) Skriv
ner informationen på denna skylt i utrymmet
för det. Du behöver denna information när
du beställer reservdelar från en
Yamaha-återförsäljare.1. Typskylt
1
2CR-9-M1.book 2 ページ ２０１５年１０月６日　火曜日　午後１時３２分

11-1
1
2
3
4
5
6
7
8
9
101112
Register
AABS-varningslampa ................................... 4-6
Avbländningskontakt ................................. 4-4
Avstängningssystem för tändkrets........... 4-43BBackspeglar ............................................. 4-36
Batteri ...................................................... 7-29
Blinkersomkopplare ................................... 4-4
Bränsle .................................................... 4-32
Bränsleförbrukning, tips för att sänka ........ 6-3
Bränsletankens ventilationsslang och överloppsslang ...................................... 4-33
Bromljuskontakter .................................... 7-22
Bromshandtag ......................................... 4-29
Bromshandtagets spel, kontroll ............... 7-21
Broms- och kopplingshandtag, kontroll
av och smörjning ................................... 7-27
Bromspedal ............................................. 4-29
Bromspedal och växelpedal, kontroll av och smörjning ................................... 7-26
Bromssystem ........................................... 4-30
Bromsvätska, byte ................................... 7-24
Bromsvätskenivå, kontroll av ................... 7-23CCCU ......................................................... 4-35DDäck ........................................................ 7-18
Delarnas placering..................................... 2-1
Display, huvudskärm ................................. 4-8
Display, menyskärm ................................ 4-13
Dokumentförvaring .................................. 4-36EEXUP-system .......................................... 4-42
FFälgar ...................................................... 7-20
Försiktighet med matta färger ................... 8-1
Förvaring ................................................... 8-3
Felsökning ............................................... 7-34
Felsökningsschema ................................ 7-35
Fordonets lampor .................................... 7-33
Framgaffel, justering ............................... 4-37
Framgaffel, kontroll av............................. 7-28GGashandtagets spel, kontroll................... 7-17
Gashandtag och kabel, kontroll av och smörjning .............................................. 7-26HHjullager, kontroll av................................ 7-29
Huvudströmbrytare/styrlås ........................ 4-2IIdentifikationsnummer ............................. 10-1
Indikator för stabilitetskontroll.................... 4-7
Indikatorlampa för startspärrsystem .......... 4-6
Indikeringslampa för blinkers .................... 4-5
Indikeringslampa för helljus....................... 4-6
Indikeringslampa för neutralläge ............... 4-6
Indikeringslampa för växling...................... 4-6
Indikeringslampor och varningslampor ..... 4-5
Inkörning av motorn .................................. 6-4KKåpor och paneler, lossa och sätta fast .... 7-8
Kablar, kontroll av och smörjning ............ 7-25
Katalysator .............................................. 4-33
Kedja, rengöring och smörjning .............. 7-25
Kedjespänning ........................................ 7-24
Kontroll av bromsbelägg, fram och bak... 7-22
Kopplingshandtag ................................... 4-28 Kopplingshandtagets spel
, justering ........7-21
Kylvätska .................................................7-14
LLjusblink-/LAP-knapp .................................4-4
Luftfilter .................................................... 7-17MMotorcykelns identifikationsnummer........10-1
Motorns serienummer ..............................10-1
Motorolja och oljefilterinsats .................... 7-12OOrdlista ......................................................3-3PParkering ...................................................6-4SSäkerhetsinformation .................................1-1
Säkringar, byte......................................... 7-31
Sadlar ...................................................... 4-34
Sidostöd ...................................................4-43
Sidostöd, kontroll av och smörjning .........7-27
Signalknapp ...............................................4-4
Skötsel .......................................................8-1
Skötsel och smörjning, regelbunden ..........7-4
Specialfunktioner .......................................3-1
Specifikationer ...........................................9-1
Stötdämpare, justering .............................4-39
Stötta motorcykeln ................................... 7-33
Start av motorn ..........................................6-1
Startspärrsystem........................................4-1
Stopp/Kör/Start-knapp ...............................4-4
Strömkontakt............................................4-43
Styrarmaturer .............................................4-3
Styrning, kontroll av ................................. 7-29
Svingarmens ledpunkter, smörjning ........7-28
2CR-9-M1.book 1 ページ ２０１５年１０月６日　火曜日　午後１時３２分

Register
11-2
1
2
3
4
5
6
7
8
9
1011
12
TTändstift, kontroll av .................................7-11
Tanklock...................................................4-31
Tomgångsvarvtal, kontroll av ...................7-17
Typskylt ....................................................10-2UUnderhåll, emissi onssystem ......................7-3VVäxelpedal ...............................................4-28
Växling .......................................................6-2
Varningsblinkersom kopplare......................4-4
Varningslampa för bränslenivå ..................4-6
Varningslampa för motorproblem och
system .....................................................4-7
Varningslampa för oljetryck och
kylvätsketemperatur ................................4-7
Ventilspel .................................................7-18
Verktygssats ..............................................7-2
Visuell vägledni ng till YRC-funktioner ........3-4YYRC-inställningar .....................................4-14
YRC (Yamaha Ride Control)......................3-1
