2016 YAMAHA XVS1300CU Manuale duso (in Italian)

Manutenzione e regolazioni perio diche
6-34
6
scal daacq ua o fornaci. La benzina o i va-
pori di benzina possono accen dersi o
esplo dere, provocan do gravi infortuni o
d anni materiali.
U2SSH2H0.book Page 34 Friday, July 10, 2015 3:41 PM

Manutenzione e regolazioni perio diche
6-35
6
HAU42505

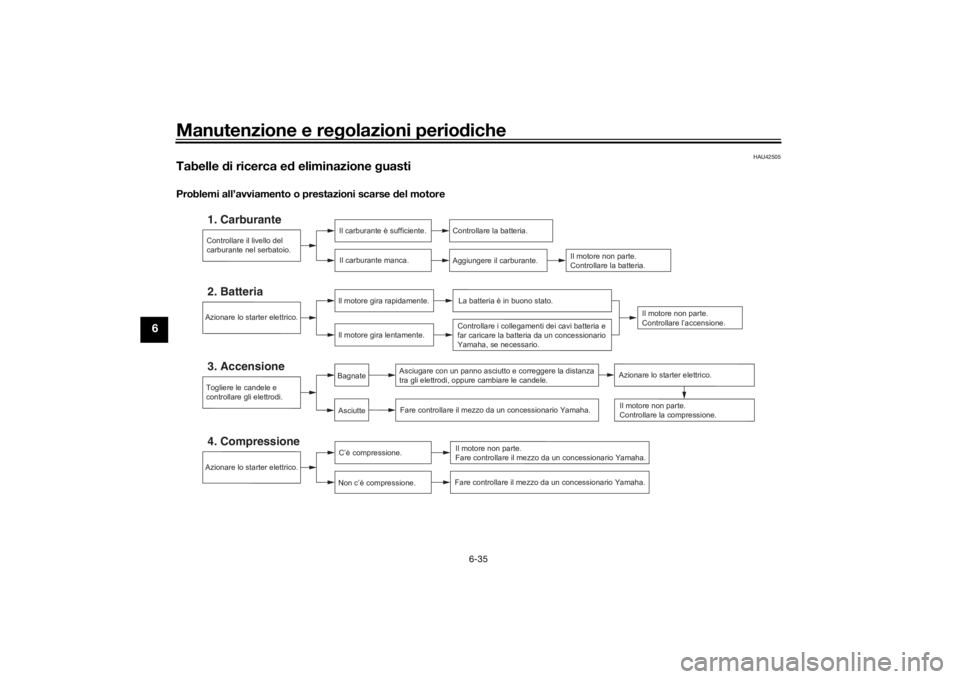

Tabelle di ricerca ed eliminazione guastiProblemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il carburante.
Il motore non parte.
Controllare la batteria.
Il motore non parte.
Controllare l’accensione.
Azionare lo starter elettrico.4. Compressione
C’è compressione.
Non c’è compressione.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele. Fare controllare il mezzo da un concessionario Yamaha.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
AsciutteBagnate
Azionare lo starter elettrico.
Azionare lo starter elettrico.2. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e
far caricare la batteria da un concessionario
Yamaha, se necessario.
U2SSH2H0.book Page 35 Friday, July 10, 2015 3:41 PM

Manutenzione e regolazioni perio diche
6-36
6
Surriscal damento del motore
AVVERTENZA
HWAT1041
 Non to gliere il tappo ra diatore quand o il motore e il ra diatore sono cal di. Li qui do bollente e vapore possono fuoriuscire sotto
pressione e provocare lesioni g ravi. Ricordarsi di aspettare fino a quan do il motore si è raffre ddato.
 Mettere un panno spesso, come un asciu gamano, sul tappo ra diatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione resid ua di fuoriuscire. Quan do cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi to glierlo.NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la s i sostituisca
al più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U2SSH2H0.book Page 36 Friday, July 10, 2015 3:41 PM

Pulizia e rimessaggio del motociclo
7-1
7
HAU37834
Verniciatura opaca, prestare at-
tenzioneATTENZIONE
HCA15193
Alcuni mo delli sono e quipa ggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccoman da di
consultare un concessionario Yamaha
per consi gli sui pro dotti da usare. L’uti-
lizzo di spazzole, pro dotti chimici forti o
d eter genti a ggressivi per la pulizia d i
q ueste parti può graffiare o d anneggiar-
ne la superficie. Si raccoman da inoltre d i
non applicare cera su nessuna parte con
verniciatura opaca.
HAU32935
PuliziaBenché la struttura aperta di un motociclo
riveli tutti gli aspetti attraenti della sua tec-
nologia, essa la rende anche più vulnerabi-
le. Ruggine e corrosione possono
svilupparsi malgrado l’impiego di compo-
nenti di alta qualità. Un tubo di scarico ar-
rugginito potrebbe non dare nell’occhio su
una macchina, ma comprometterebbe irri-
mediabilmente l’estetica di un motociclo.
Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le presta-
zioni.
Prima della pulizia
1. Coprire le uscite gas di scarico con sacchetti di plastica dopo che il moto-
re si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper- chi, i connettori e gli elementi di con-
nessione elettrici, cappucci candele
compresi, siano ben serrati.
3. Eliminare lo sporco difficile da trattare, come l’olio bruciato sul carter, con
uno sgrassante ed una spazzola, ma
non applicare mai questi prodotti sui
paraolio, sulle guarnizioni, sulla cin- ghia di trasmissione e sui perni delle
ruote. Sciacquare sempre lo sporco
ed il prodotto sgrassante con acqua.
Pulizia
ATTENZIONE
HCA10773
 Evitare di usare deter genti per ruo-
te fortemente aci di, specialmente
sulle ruote a raggi. Se si utilizzano
pro dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il deter gente sulla superficie
interessata più a lun go di q uanto in-
d icato sulle istruzioni per l’uso.
Inoltre sciac quare a fon do la super-
ficie con ac qua, asciu garla imme-
d iatamente e poi applicare uno
spray protettivo anticorrosione.
 Meto di di lava ggio errati possono
d anne ggiare le parti in plastica
( q uali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spu gna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fon do le parti in plastica con
acq ua, è possibile utilizzare un de-
ter gente neutro diluito in ac qua. Ac-
certarsi di sciac quare con
U2SSH2H0.book Page 1 Friday, July 10, 2015 3:41 PM

Pulizia e rimessaggio del motociclo7-2
7
abbon dante ac qua o gni resid uo di
d eter gente poiché è d annoso per le
parti in plastica.
 Non utilizzare pro dotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spu gne che
siano stati in contatto con pro dotti
d i pulizia forti o abrasivi, solvente o
d iluente, carburante (benzina), pro-
d otti per rimuovere o inibire la ru g-
g ine, li qui do freni, anti gelo o
elettrolito.
 Non utilizzare macchine di lava ggio
con getti d’ac qua a d alta pressione
o di vapore, perché possono provo-
care infiltrazioni d ’acqua e d eterio-
ramenti nelle se guenti zone: tenute
( d ei cuscinetti ruota e d el forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.
 Per i motocicli muniti di parabrezza:
Non usare deter genti forti o spu gne
d ure che provocherebbero opacità
o graffi. Alcuni pro dot t

i deter genti
per la plastica possono lasciare
g raffi sul parabrezza. Provare il pro-
d otto su una piccola parte nascosta
d el parabrezza per accertarsi che
non lasci se gni. Se il parabrezza è g
raffiato, usare un preparato luci-
d ante di q ualità per plastica dopo il
lava ggio.
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e
pulita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno sp azzolino da denti o
uno scovolino per bottiglie per le zone di
difficile accesso. Lo sporco difficile da trat-
tare e gli insetti si eliminano più facilmente
coprendo la superficie interessata con un
panno bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta
che si è utilizzato il mezzo nella pioggia, vi-
cino al mare e su strade su cui è stato spar-
so del sale procedere come segue.NOTAIl sale sparso sulle strade in inverno può re-
starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e con un detergente neutro, dopo che
il motore si è raffreddato.
ATTENZIONE: Non usare ac qua
cal da, in quanto aumenta l’azione
corrosiva del sale.
[HCA10792]
2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo
di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
Dopo la pulizia 1. Asciugare il motociclo con una pelle di camoscio o un panno di tessuto as-
sorbente.
2. Lucidare con un prodotto specifico le superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di
scarico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scari-
co di acciaio inox.)
3. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo
su tutte le superfici metalliche, com-
prese quelle cromate e nichelate.
4. Utilizzare olio spray come detergente universale per eliminare qualsiasi trac-
cia di sporco residuo.
U2SSH2H0.book Page 2 Friday, July 10, 2015 3:41 PM

Pulizia e rimessaggio del motociclo
7-3
7
5. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sas-
si, ecc.
6. Applicare della cera su tutte le super- fici verniciate e cromate. Evitare com-
binazioni di cere detergenti, molte di
esse contengono abrasivi che posso-
no danneggiare la vernice o la finitura
protettiva.
7. Lasciare asciugare completamente il motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11132
Corpi estranei sui freni o sui pneumatici
possono far per dere il controllo.
 Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
 Se necessario, pulire i d ischi freni e
i le guarnizioni dei freni con un de-
ter gente per d ischi freni o con ace-
tone e lavare i pneumatici con
ac qua cal da e d un d etergente neu-
tro. Prima di marciare a velocità
elevate, provare la capacità di fre-
nata del motociclo e d il suo com-
portamento in curva.
ATTENZIONE
HCA10951
 Applicare con parsimonia olio spray
e cera e accertarsi di to gliere con
un panno il prod otto in eccesso.
 Non applicare mai olio o cera alla
cin ghia di trasmissione.
 Non applicare mai olio o cera sulle
parti in g omma e in plastica, bensì
trattarle con pro dotti di pulizia spe-
cifici.
 Evitare di usare pro dotti luci danti
abrasivi, in quanto asportano la ver-
nice.NOTA Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
 Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
HAU44454
Rimessa ggioA breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10811
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quand o è
ancora ba gnato, si permette all’ac-
q ua e d all’umi dità di penetrare e di
provocare la formazione di ru ggine.
 Per prevenire la corrosione, evitare
scantinati umi di, ricoveri d’animali
(a causa della presenza d ’ammo-
niaca) e gli ambienti in cui sono im-
ma gazzinati prod otti chimici forti.A lungo termine
Prima di rimessare il motociclo per diversi
mesi: 1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
U2SSH2H0.book Page 3 Friday, July 10, 2015 3:41 PM

Pulizia e rimessaggio del motociclo7-4
7
2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio motore in ciascun foro delle can-
dele.
c. Installare i cappucci candele sulle candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo le pareti dei cilindri si rico-
priranno di olio.) AVVERTENZA!
Per prevenire danne ggiamenti o
infortuni provocati dalle scintil-
le, accertarsi d i aver messo a
massa gli elettro di d ella can dela
mentre si fa girare il motore.
[HWA10952]
e. Togliere i cappucci candele dalle
candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione pneumatici e poi sol-
levare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da prevenire
il danneggiamento locale dei pneuma-
tici.
6. Coprire ogni uscita gas di scarico con un sacchetto di plastica per prevenire
la penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-27.
NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
U2SSH2H0.book Page 4 Friday, July 10, 2015 3:41 PM

Caratteristiche tecniche
8-1
8
Dimensioni:Lunghezza totale:2535 mm (99.8 in)
Larghezza totale:
860 mm (33.9 in)
Altezza totale: 1130 mm (44.5 in)
Altezza alla sella: 670 mm (26.4 in)
Passo:
1755 mm (69.1 in)
Distanza da terra: 150 mm (5.91 in)
Raggio minimo di sterzata: 3.4 m (11.16 ft)Peso:Peso in ordine di marcia:293 kg (646 lb)Motore:Ciclo di combustione:
4 tempi
Impianto di raffreddamento: Raffreddato a liquido
Sistema di distribuzione: SOHC
Disposizione dei cilindri:
Disposizione a V
Numero di cilindri: Bicilindrico
Cilindrata: 1304 cm3
Alesaggio × corsa:
100.0 × 83.0 mm (3.94 × 3.27 in) Rapporto di compressione:
9.5 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Marca consigliata:YAMALUBE
Gradi di viscosità SAE:
10W-40
Gradazione dell’olio motore consigliato: API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore: Cambio olio:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Con rimozione dell'elemento filtro olio: 3.40 L (3.59 US qt, 2.99 Imp.qt)Quantità di liq uido refri gerante:Serbatoio liquido refrigerante (fino al livello
massimo):
0.45 L (0.48 US qt, 0.40 Imp.qt)
Radiatore (tutto il circuito compreso):
2.10 L (2.22 US qt, 1.85 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Benzina normale senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante: 15 L (4.0 US gal, 3.3 Imp.gal) Quantità di riserva carburante:
4.1 L (1.08 US gal, 0.90 Imp.gal)
Iniezione carburante:Corpo farfallato:
Sigla di identificazione: 3D8D 40Can dela/-e:Produttore/modello:
NGK/LMAR7A-9
Distanza elettrodi: 0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:A bagno d'olio, dischi multipliGruppo motopropulsore:Rapporto di riduzione primaria:
1.556 (70/45)
Trasmissione finale: A cinghia
Rapporto di riduzione secondaria: 2.258 (70/31)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Rapporti di riduzione: 1ª:
2.769 (36/13)
2ª: 1.778 (32/18)
3ª: 1.381 (29/21)
4ª:
1.115 (29/26)
5ª: 0.960 (24/25)
U2SSH2H0.book Page 1 Friday, July 10, 2015 3:41 PM
