Periodiskt un derhåll och justerin g
6-31
6
MAU23215
Kontroll och smörjnin g av mitt-
stö d och si dostö d
Funktionen på mittstöd och sidostöd bör
kontrolleras före varje körning och ledpunk-
terna och kontaktyto rna metall-mot-metall
bör smörjas vid behov.
VARNING
MWA10742
Om mittstö det eller si dostöd et inte g år
att fälla upp eller ner lätt, låt en Yamaha-
återförsäljare kontrollera eller byta det.
Annars kan mittstö det eller si dostöd et
komma i kontakt me d marken och störa
föraren, som då kan förlora kontrollen
över motorcykeln.
MAUM1653
Smörjnin g av svin garmens led -
punkter
Svingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
Rekommen derat smörjme del:
Litiumbaserat fett
Rekommen derat smörjmed el:
Litiumbaserat fett
UBS1M0M0.book Page 31 Tuesday, October 6, 2015 11:54 AM

Periodiskt un derhåll och justerin g
6-32
6
MAU23273
Kontroll av framgaffeln
Framgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen
1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att for donet står stad ig t så att d et
inte faller omkull och orsakar per-
sonska dor.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser nå gon ska da eller om fram-
g affeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
d en.
MAU45512
Kontroll av styrnin gen
Slitna eller lösa styr lager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. 1. Ställ upp fordonet på sitt mittstöd.
VARNING! Se till att for donet står
sta dig t så att d et inte faller omkull
och orsakar personska dor.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återför säljare kontrollera
eller reparera styrningen.
UBS1M0M0.book Page 32 Tuesday, October 6, 2015 11:54 AM

Periodiskt un derhåll och justerin g
6-33
6
MAU23292
Kontroll av hjullager
Hjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontro llera hjullagren.
MAU50291
Batteri
Batteriet är placerat under sadeln. (Se si-
dan 3-17.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är g iftigt och farlig t efter-
som det innehåller svavelsyra som
kan orsaka brännska dor. Un dvik
kontakt me d hud en, ö gon och klä-
d er och sky dda alltid ö gonen när du
ar betar nära batterier. Om d u får
nå got på d ig , genomför följan de
FÖRSTA HJÄLP.
UTVÄRTES: Skölj or dentli gt me d
vatten.
INVÄRTES: Drick stora män gder
mjölk eller vatten och kontakta
ome del bart en läkare.
ÖGON: Spola med vatten under
15 minuter och uppsök därefter
läkarhjälp.
 Batterier prod ucerar explosiv vät-
g as. Håll d ärför gnistor, öppen
flamma, ci garetter etc. borta från
1. Batteri
2. Batteriets minusledning (svart)
3. Batteriets plusledning (röd)
1 2
3
UBS1M0M0.book Page 33 Tuesday, October 6, 2015 11:54 AM

Periodiskt un derhåll och justerin g
6-34
6
batteriet och sörj för ord entlig ven-
tilation när d u laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att la dda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att la dda ett VRLA- batteri (ventilre g-
lerat bly batteri) måste du ha en kon-
stantspännin gsla ddare. Om d u
använ der en vanli g b atterila ddare kan
b atteriet ta ska da.
För att förvara batteriet
1. Om fordonet inte kommer att använ- das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar b ort batteriet ska d u kon-
trollera att nyckeln är i lä get “OFF”
och se dan koppla b ort den neg ativa
kab eln innan d u kopplar bort den
positiva.
[MCA16303]
2. Om batteriet ska förvaras under mer
än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att nyckeln är i lä get “OFF” och
se dan ansluta den positiva ka beln
innan du ansluter d en negativa.
[MCA16841]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.
VIKTIGT
MCA16531
Se till att batteriet allti d är la ddat. Förva-
rin g av ett urla ddat batteri kan orsaka
permanenta skad or på batteriet.
UBS1M0M0.book Page 34 Tuesday, October 6, 2015 11:54 AM

Periodiskt un derhåll och justerin g
6-35
6
MAU47174
Byte av säkringar
Huvudsäkringen och säkringsboxarna,
som innehåller säkringar för de olika kret-
sarna, är placerade under sadeln. (Se sidan
3-17.)
TIPS
Ta bort startreläets skydd så som visas för
att komma åt huvudsäkringen.
XJ6F
XJ6F XJ6FA
XJ6FA
Om en säkring är sönder, byt ut den enligt
följande.
1. Vrid tändningsnyckeln till läge “OFF” och stäng av den elkrets i vilken säk-
ringen har gått sönder.
1. Startreläets skydd
2. Huvudsäkring
3. Reserv för huvudsäkring
4. Säkringsbox
1. Säkring för bakljus
2. Reservsäkring
3. Säkring för strålkastare
4. Säkring för tändning
5. Säkring för signalsystem
6. Backupsäkring (säkring för klocka och start-spärrsystem)
7. Säkring för bränsleinsprutningssystemet
8. Motorsäkring för kylfläkt
2
4
3
1
1
2
3
4
5
6
7
8
1. Startreläets skydd
2. Huvudsäkring
3. Reserv för huvudsäkring
4. Säkringsbox
1. Säkring för bakljus
2. Säkring för ABS styrenhet
3. ABS-solenoidsäkring
4. Säkring för ABS-motor
5. Reservsäkring
6. Säkring för strålkastare
7. Säkring för tändning
8. Säkring för signalsystem
9. Backupsäkring (säkring för klocka och start-
spärrsystem)
10.Säkring för bränsleinsprutningssystemet
11.Motorsäkring för kylfläkt
2
4
3
1
1
5 56
7
8
9
10
11
234
UBS1M0M0.book Page 35 Tuesday, October 6, 2015 11:54 AM

Periodiskt un derhåll och justerin g
6-36
6
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkrin g
me d hö gre amperetal än det som
rekommen deras för att un dvika att
elsystemet tar ska da eller att bran d
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ON” och sätt på den elkrets i vilken säk-
ringen har gått sönder för att kontrol-
lera att elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
MAU47412
Byte av strålkastarlampa
Denna modell är utrustad med en strålkas-
tare med halogenlampa. Om strålkastar-
lampan går sönder, byt ut den enligt
följande.
VIKTIGT
MCA10651
Var försikti g så att d u inte ska dar följan-
d e delar:
 Strålkastarlampa
Ta inte på glaset me d fin grarna och
se till att d u inte får olja på g laset ef-
tersom det kan påverka ljuset i lam-
pan och lampans livslän gd
re duceras avsevärt. Torka av glaset
på glö dlampan mycket no ga med
en trasa fuktad i alkohol eller thin-
ner.
 Strålkastar glas
Sätt inte på nå gon form av självhäf-
tan de film eller klisterlapp på strål-
kastar glaset.
Sätt inte i nå gon glö dlampa me d
hö gre effekt än den som rekom-
men deras.
1. Ta bort kåporna A och C. (Se sidan
6-7.)
2. Koppla loss strålkastarlampans kon- takt och ta sedan bort skyddet över
strålkastarlampan.
Säkrin
gar:
Huvudsäkring: 30.0 A
Säkring för strålkastare: 20.0 A
Säkring för bakljus:
10.0 A
Säkring för signalsystem: 7.5 A
Säkring för tändning: 10.0 A
Motorsäkring för kylfläkt:
20.0 A
Säkring för bränsleinsprutningssys-
temet:
10.0 A
Backupsäkring: 7.5 A
Säkring för ABS-motor: 30.0 A (XJ6FA)
Säkring för ABS styrenhet:
7.5 A (XJ6FA)
ABS-solenoidsäkring: 20.0 A (XJ6FA)
1. Ta inte på glödlampsglaset med fingrarna.
UBS1M0M0.book Page 36 Tuesday, October 6, 2015 11:54 AM

Periodiskt un derhåll och justerin g
6-37
6
3. Haka av strålkastarlampans hållare
och ta bort den trasiga lampan.
4. Sätt i en ny glödlampa och sätt fast den med lamphållaren.
5. Sätt på skyddet över strålkastarlam-
pan och koppla in strålkastarlampans
kontakt.
6. Montera kåporna.
7. Låt en Yamaha-återförsäljare ställa in
ljuset vid behov.
MAU39021
Parkerin gsljusets lampa
Om parkeringslampan inte tänds ska du be
en Yamaha-återförsälja re kontrollera el-
kretsen eller byta lampan.
1. Skydd över strålkastarlampa
2. Strålkastarkontakt
1. Strålkastarlampans hållare
2. Strålkastarlampa
1
2
1
2
1. Parkeringsljusets lampa
1
UBS1M0M0.book Page 37 Tuesday, October 6, 2015 11:54 AM

Periodiskt un derhåll och justerin g
6-38
6
MAU70880
Byte av bromsljus-/ bakljuslampa
1. Ta bort sadeln. (Se sidan 3-17.)
2. Ta bort sockeln för broms-/bakljusets
lampa (tillsammans med lampan) ge-
nom att vrida den moturs.
3. Ta bort den trasiga lampan genom att dra ut den.
4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med lampan) genom att vrida den medurs.
6. Montera sadeln.
MAU24205
Byte av blinkerslampa
1. Ta bort lampglaset över blinkerslam-
pan genom att lossa skruven.
2. Ta bort den trasiga lampan genom att trycka in den och vrida den moturs.
3. Sätt i en ny lampa i sockeln, tryck in den och vrid den medurs tills det tar
stopp.
4. Sätt tillbaks lampglaset och skruva fast skruven. VIKTIGT: Dra inte åt
skruven för hårt eftersom lamp gla-
set kan g å sönder.
[MCA11192]

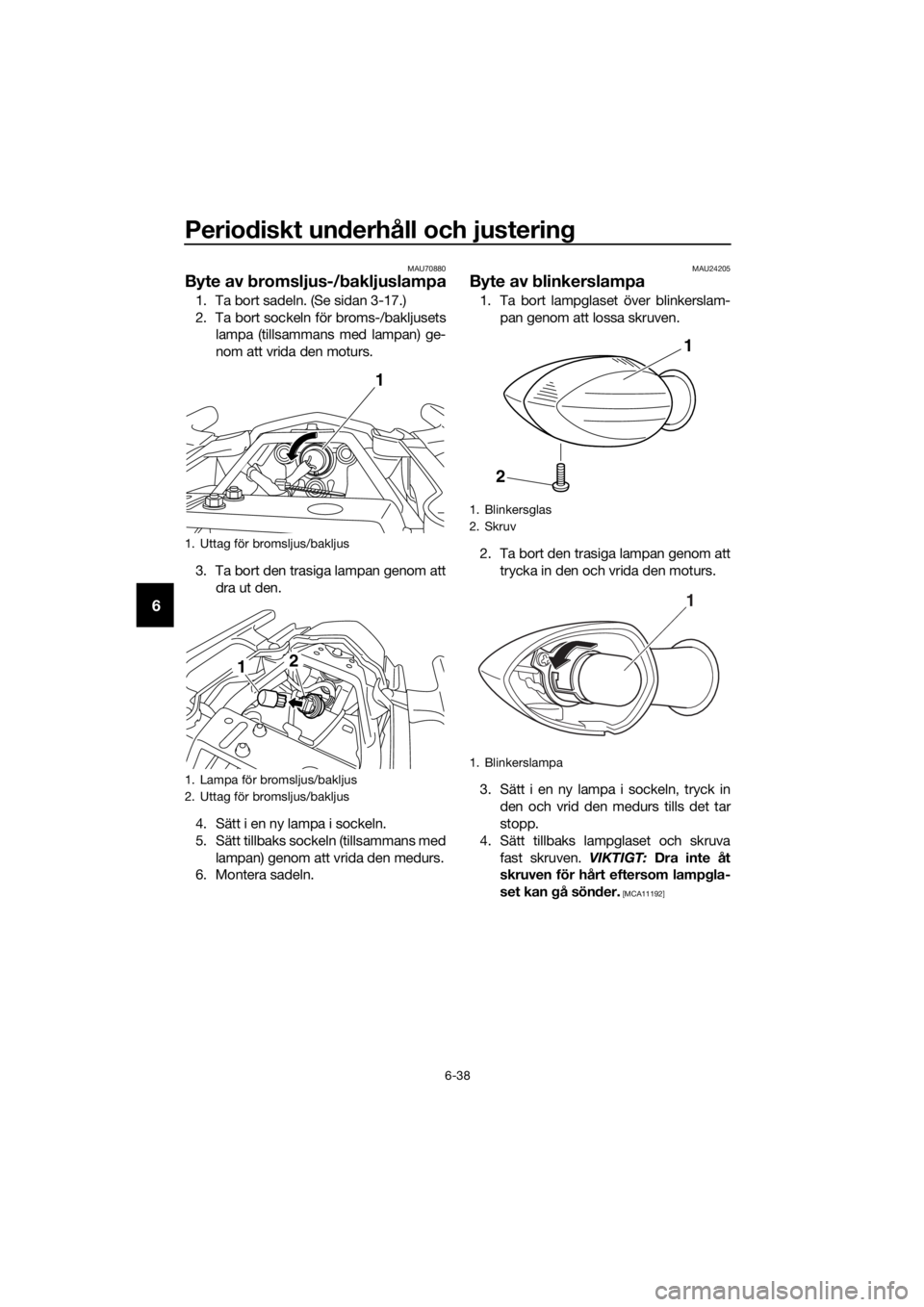

1. Uttag för bromsljus/bakljus
1. Lampa för bromsljus/bakljus
2. Uttag för bromsljus/bakljus
1
2
1
1. Blinkersglas
2. Skruv
1. Blinkerslampa
1
2
