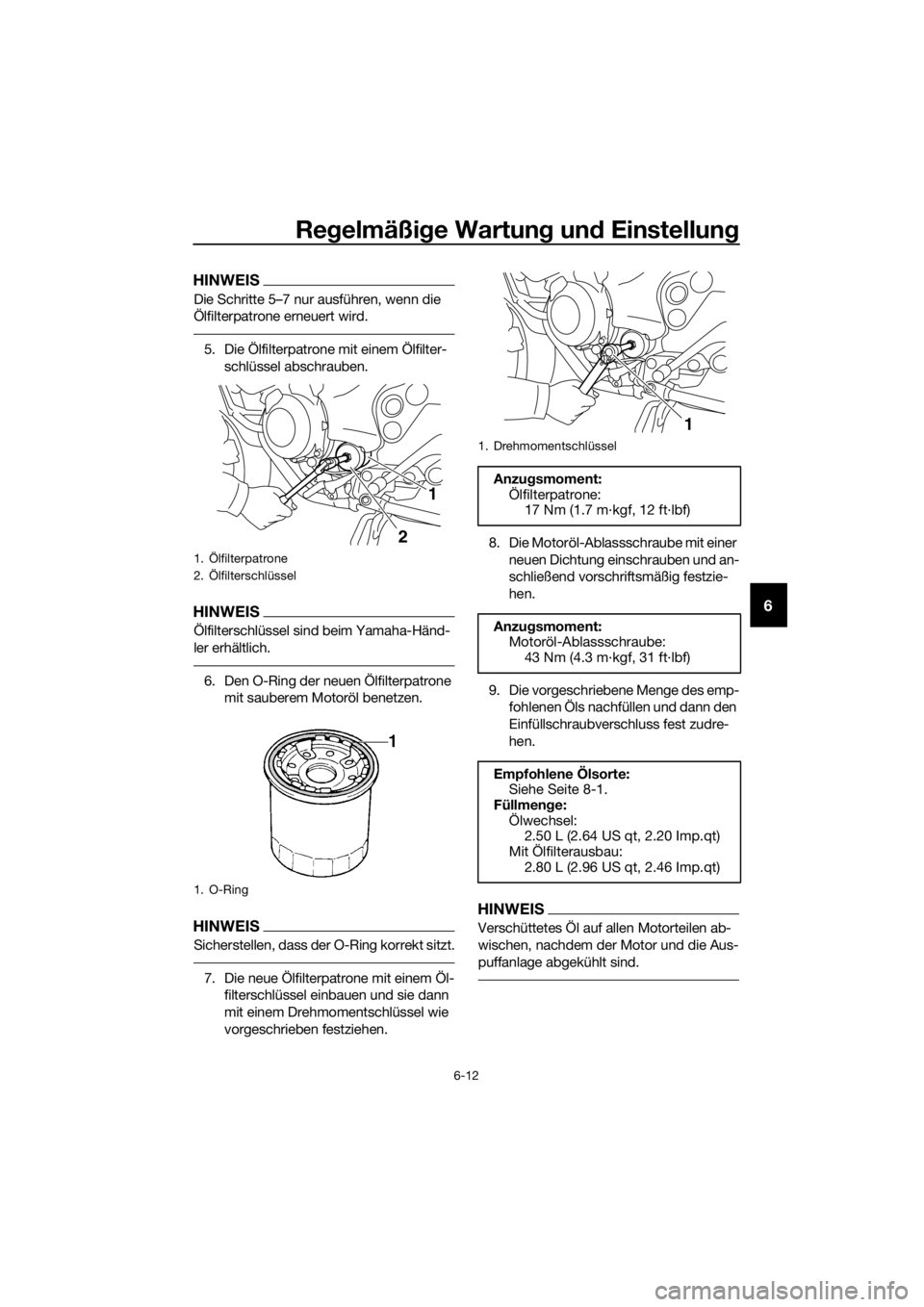

Regelmäßi ge Wartun g un d Einstellun g
6-12
6
HINWEIS
Die Schritte 5–7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.
5. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEIS
Ölfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.
6. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
HINWEIS
Sicherstellen, dass der O-Ring korrekt sitzt.
7. Die neue Ölfilterpatrone mit einem Öl-filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen. 8. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
9. Die vorgeschriebene Menge des emp- fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEIS
Verschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.
1. Ölfilterpatrone
2. Ölfilterschlüssel
1. O-Ring
1
2
1. Drehmomentschlüssel
Anzu gsmoment:
Ölfilterpatrone: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzu gsmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte: Siehe Seite 8-1.
Füllmen ge:
Ölwechsel: 2.50 L (2.64 US qt, 2.20 Imp.qt)
Mit Ölfilterausbau:
2.80 L (2.96 US qt, 2.46 Imp.qt)
1
UBS1G0G0.book Page 12 Monda y, September 28, 2015 6:21 PM

Regelmäßi ge Wartun g un d Einstellun g
6-13
6
ACHTUNG
GCA11621
Um ein Durchrutschen d er Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel-S pezifikation “CD” o der Öle
von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, dass keine Fremd -
körper in das Kur bel gehäuse ein-
d rin gen.
10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
HINWEIS
Bei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.
ACHTUNG
GCA10402
Flackert die Ölstan d-Warnleuchte o der
b lei bt sie an, o bwohl der Ölstan d korrekt
ist, sofort d en Motor ausschalten un d
d as Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen lassen.
11. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
12. Das Verkleidungsteil montieren.
GAU20071
Kühlflüssi gkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU50543Kühlflüssi gkeitsstan d prüfen
1. Das Fahrzeug auf den Hauptständer stellen.
2. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
 Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
3. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS
Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.
UBS1G0G0.book Page 13 Monda y, September 28, 2015 6:21 PM

Regelmäßi ge Wartun g un d Einstellun g
6-14
6

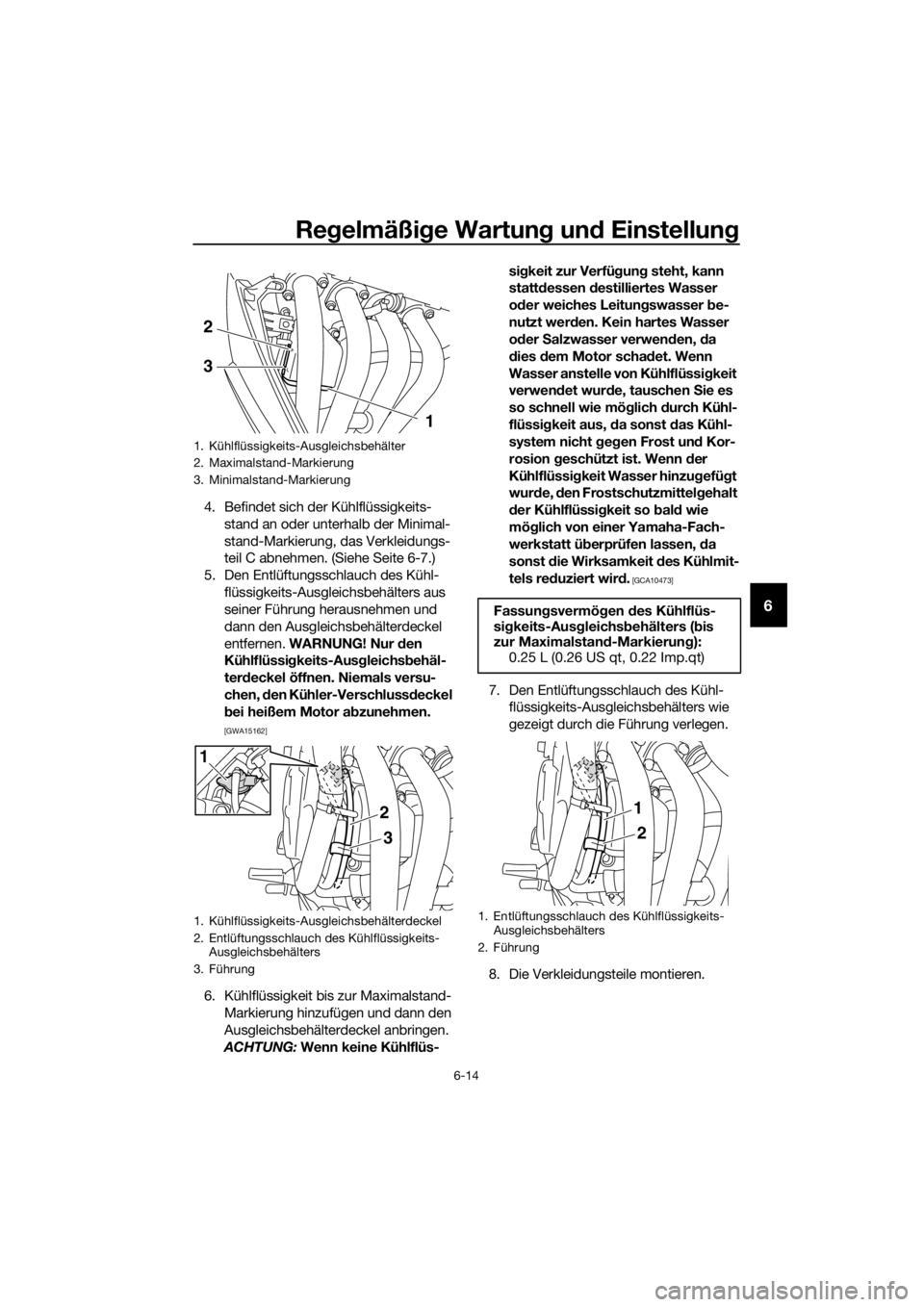

4. Befindet sich der Kühlflüssigkeits-
stand an oder unterhalb der Minimal-
stand-Markierung, das Verkleidungs-
teil C abnehmen. (Siehe Seite 6-7.)
5. Den Entlüftungsschlauch des Kühl- flüssigkeits-Ausgleichsbehälters aus
seiner Führung herausnehmen und
dann den Ausgleichsbehälterdeckel
entfernen. WARNUNG! Nur den
Kühlflüssi gkeits-Ausg leichsbehäl-
ter deckel öffnen. Niemals versu-
chen, den Kühler-Verschluss deckel
b ei heißem Motor a bzunehmen.

[GWA15162]
6. Kühlflüssigkeit bis zur Maximalstand- Markierung hinzufügen und dann den
Ausgleichsbehälterdeckel anbringen.
ACHTUNG: Wenn keine Kühlflüs- si
gkeit zur Verfü gung steht, kann
statt dessen destilliertes Wasser
o der weiches Leitun gswasser be-
nutzt wer den. Kein hartes Wasser
o der Salzwasser verwen den, da
d ies dem Motor scha det. Wenn
Wasser anstelle von Kühlflüssi gkeit
verwen det wur de, tauschen S ie es
so schnell wie mö glich durch Kühl-
flüssi gkeit aus, d a sonst das Kühl-
system nicht geg en Frost un d Kor-
rosion geschützt ist. Wenn der
Kühlflüssi gkeit Wasser hinzu gefü gt
wur de, den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so b ald wie
mö glich von einer Yamaha-Fach-
werkstatt ü berprüfen lassen, da
so ns

t d ie Wirksamkeit des Kühlmit-
tels re duziert wir d.
[GCA10473]
7. Den Entlüftungsschlauch des Kühl-
flüssigkeits-Ausgleichsbehälters wie
gezeigt durch die Führung verlegen.
8. Die Verkleidungsteile montieren.
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Entlüftungsschlauch des Kühlflüssigkeits- Ausgleichsbehälters
3. Führung
1
2
3
3
1
2
Fassungsvermö gen des Kühlflüs-
si gkeits-Aus gleichs behälters ( bis
zur Maximalstan d-Markierun g):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Entlüftungsschlauch des Kühlflüssigkeits-
Ausgleichsbehälters
2. Führung
2
1
UBS1G0G0.book Page 14 Monda
y, September 28, 2015 6:21 PM

Regelmäßi ge Wartun g un d Einstellun g
6-15
6

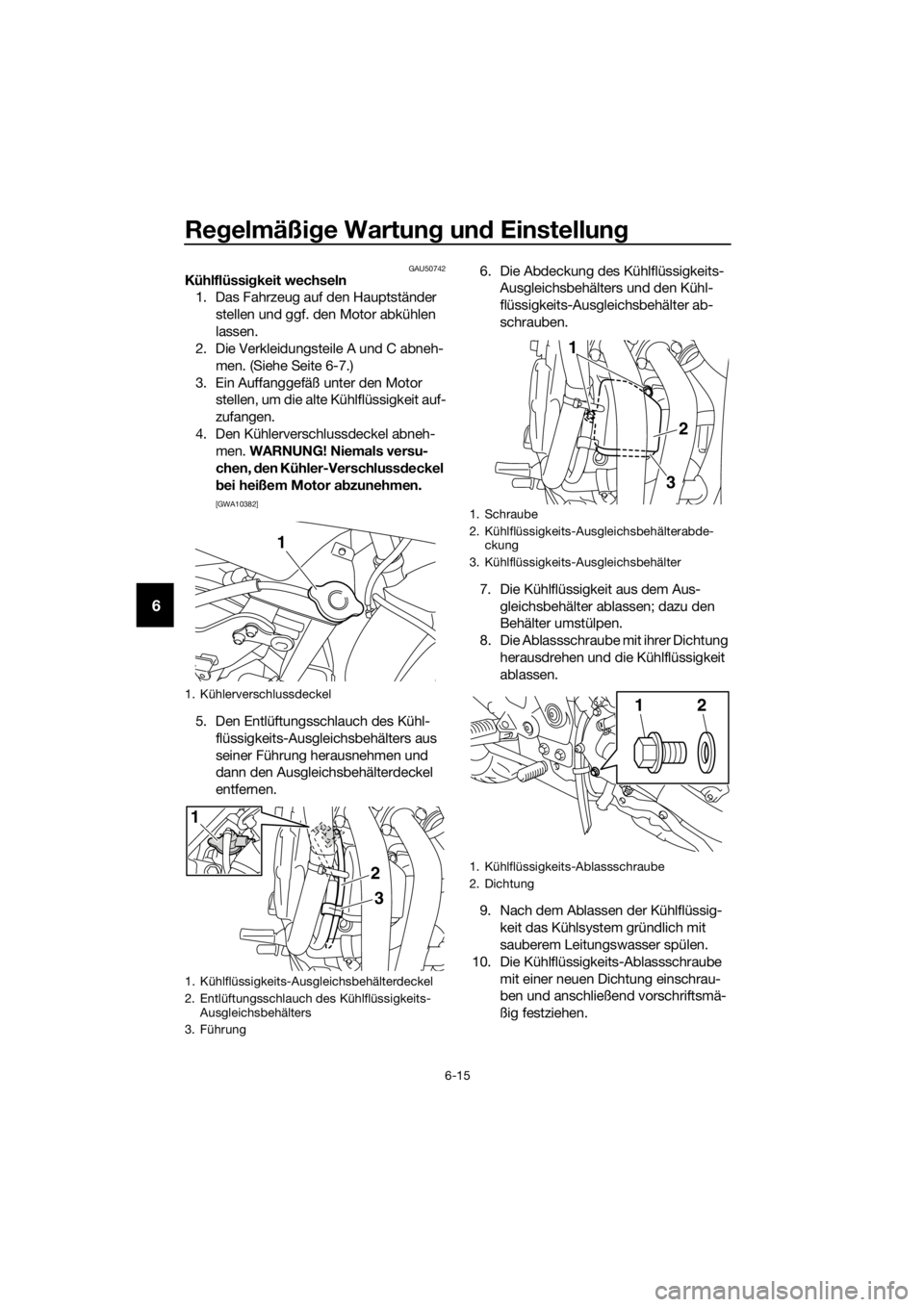

GAU50742Kühlflüssigkeit wechseln
1. Das Fahrzeug auf den Hauptständer
stellen und ggf. den Motor abkühlen
lassen.
2. Die Verkleidungsteile A und C abneh-
men. (Siehe Seite 6-7.)
3. Ein Auffanggefäß unter den Motor stellen, um die alte Kühlflüssigkeit auf-
zufangen.
4. Den Kühlerverschlussdeckel abneh- men. WARNUNG! Niemals versu-
chen, den Kühler-Verschlussd eckel
b ei heißem Motor a bzunehmen.

[GWA10382]
5. Den Entlüftungsschlauch des Kühl- flüssigkeits-Ausgleichsbehälters aus
seiner Führung herausnehmen und
dann den Ausgleichsbehälterdeckel
entfernen. 6. Die Abdeckung des Kühlflüssigkeits-
Ausgleichsbehälters und den Kühl-
flüssigkeits-Ausgleichsbehälter ab-
schrauben.
7. Die Kühlflüssigkeit aus dem Aus- gleichsbehälter ablassen; dazu den
Behälter umstülpen.
8. Die Ablassschraube mit ihrer Dichtung herausdrehen und die Kühlflüssigkeit
ablassen.
9. Nach dem Ablassen der Kühlflüssig- keit das Kühlsystem gründlich mit
sauberem Leitungswasser spülen.
10. Die Kühlflüssigkeits-Ablassschraube mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
1. Kühlerverschlussdeckel
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Entlüftungsschlauch des Kühlflüssigkeits-Ausgleichsbehälters
3. Führung
1
3
1
2
1. Schraube
2. Kühlflüssigkeits-Ausgleichsbehälterabde-ckung
3. Kühlflüssigkeits-Ausgleichsbehälter
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
2
3
1
21
UBS1G0G0.book Page 15 Monda
y, September 28, 2015 6:21 PM

Regelmäßi ge Wartun g un d Einstellun g
6-16
6
11. Den Kühlflüssigkeits-Ausgleichsbe-
hälter und seine Abdeckung in die ur-
sprüngliche Lage bringen und dann
festschrauben.
12. Die vorgeschriebene Menge der emp-
fohlenen Kühlflüssigkeit in Kühler und
Ausgleichsbehälter einfüllen.
13. Den Kühlerverschlussdeckel anbrin- gen.
14. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.
15. Den Motor anlassen, einige Minuten lang im Leerlauf laufen lassen und
dann abstellen.
16. Den Kühlerverschlussdeckel abneh- men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussdeckel
wieder aufsetzen.
17. Den Stand der Kühlflüssigkeit im Aus- gleichsbehälter überprüfen. Falls er-
forderlich, den Ausgleichsbehälterde-
ckel abnehmen, Kühlflüssigkeit bis zur Maximalstand-Markierung nachfüllen
und dann den Deckel wieder aufset-
zen.
18. Den Entlüftungsschlauch des Kühl- flüssigkeits-Ausgleichsbehälters wie
gezeigt durch die Führung verlegen.
19. Den Motor anlassen und das Fahr- zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühl-
system von einer Yamaha-
Fachwerkstatt überprüfen lassen.
20. Die Verkleidungsteile montieren.
Anzu
gsmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mischun gsverhältnis Frostschutz-
mittel/Wasser: 1:1
Empfohlenes Frostschutzmittel: Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummoto-
ren
Füllmen ge:
Kühler (einschließlich aller Kanäle): 2.00 L (2.11 US qt, 1.76 Imp.qt)
Kühlflüssigkeits-Ausgleichsbehäl-
ter (bis zur Maximalstand-Markie-
rung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Entlüftungsschlauch des Kühlflüssigkeits-
Ausgleichsbehälters
2. Führung
2
1
UBS1G0G0.book Page 16 Monda
y, September 28, 2015 6:21 PM

Regelmäßi ge Wartun g un d Einstellun g
6-17
6
GAU32888

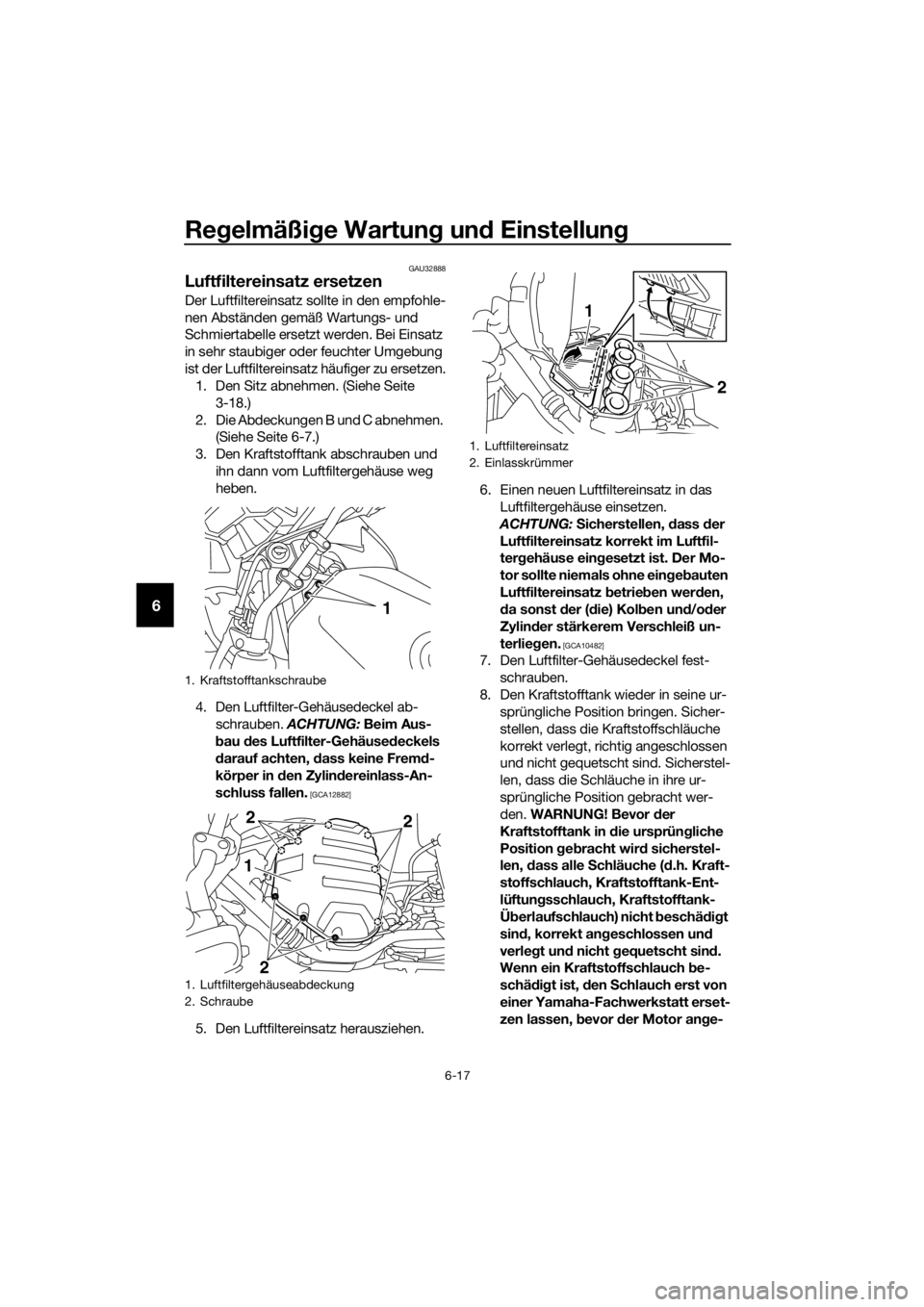

Luftfiltereinsatz ersetzen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
1. Den Sitz abnehmen. (Siehe Seite
3-18.)
2. Die Abdeckungen B und C abnehmen. (Siehe Seite 6-7.)
3. Den Kraftstofftank abschrauben und ihn dann vom Luftfiltergehäuse weg
heben.
4. Den Luftfilter-Gehäusedeckel ab- schrauben. ACHTUNG: Beim Aus-
b au des Luftfilter-Gehäused eckels
d arauf achten, d ass keine Frem d-
körper in den Zylin dereinlass-An-
schluss fallen.
[GCA12882]
5. Den Luftfiltereinsatz herausziehen. 6. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: S icherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
ter gehäuse ein gesetzt ist. Der Mo-
tor sollte niemals ohne ein geb auten
Luftfiltereinsatz betrieb en wer den,
d a sonst der ( die) Kol ben un d/od er
Zylin der stärkerem Verschleiß un-
terlie gen.
[GCA10482]
7. Den Luftfilter-Gehäusedeckel fest-
schrauben.
8. Den Kraftstofftank wieder in seine ur- sprüngliche Position bringen. Sicher-
stellen, dass die Kraftstoffschläuche
korrekt verlegt, richtig angeschlossen
und nicht gequetscht sind. Sicherstel-
len, dass die Schläuche in ihre ur-
sprüngliche Position gebracht wer-
den. WARNUNG! Bevor der
Kraftstofftank in d ie ursprüngliche
Position g eb racht wir d sicherstel-
len, dass alle S chläuche ( d.h. Kraft-
stoffschlauch, Kraftstofftank-Ent-
lüftun gsschlauch, Kraftstofftank-
Ü berlaufschlauch) nicht beschäd ig t
sin d, korrekt an geschlossen un d
verleg t und nicht gequetscht sin d.
Wenn ein Kraftstoffschlauch b e-
schä dig t ist, d en Schlauch erst von
einer Yamaha-Fachwerkstatt erset-
zen lassen, b evor der Motor an ge-
1. Kraftstofftankschraube
1. Luftfiltergehäuseabdeckung
2. Schraube
1
12
2
2
1. Luftfiltereinsatz
2. Einlasskrümmer
2
1
UBS1G0G0.book Page 17 Monda
y, September 28, 2015 6:21 PM

Regelmäßi ge Wartun g un d Einstellun g
6-18
6
lassen wird, d a sonst Kraftstoff
austreten kann, wo durch eine
Bran dgefahr entsteht.
[GWA12464]
9. Den Kraftstofftank festschrauben.
10. Die Abdeckungen montieren.
11. Den Sitz montieren.
GAU34302

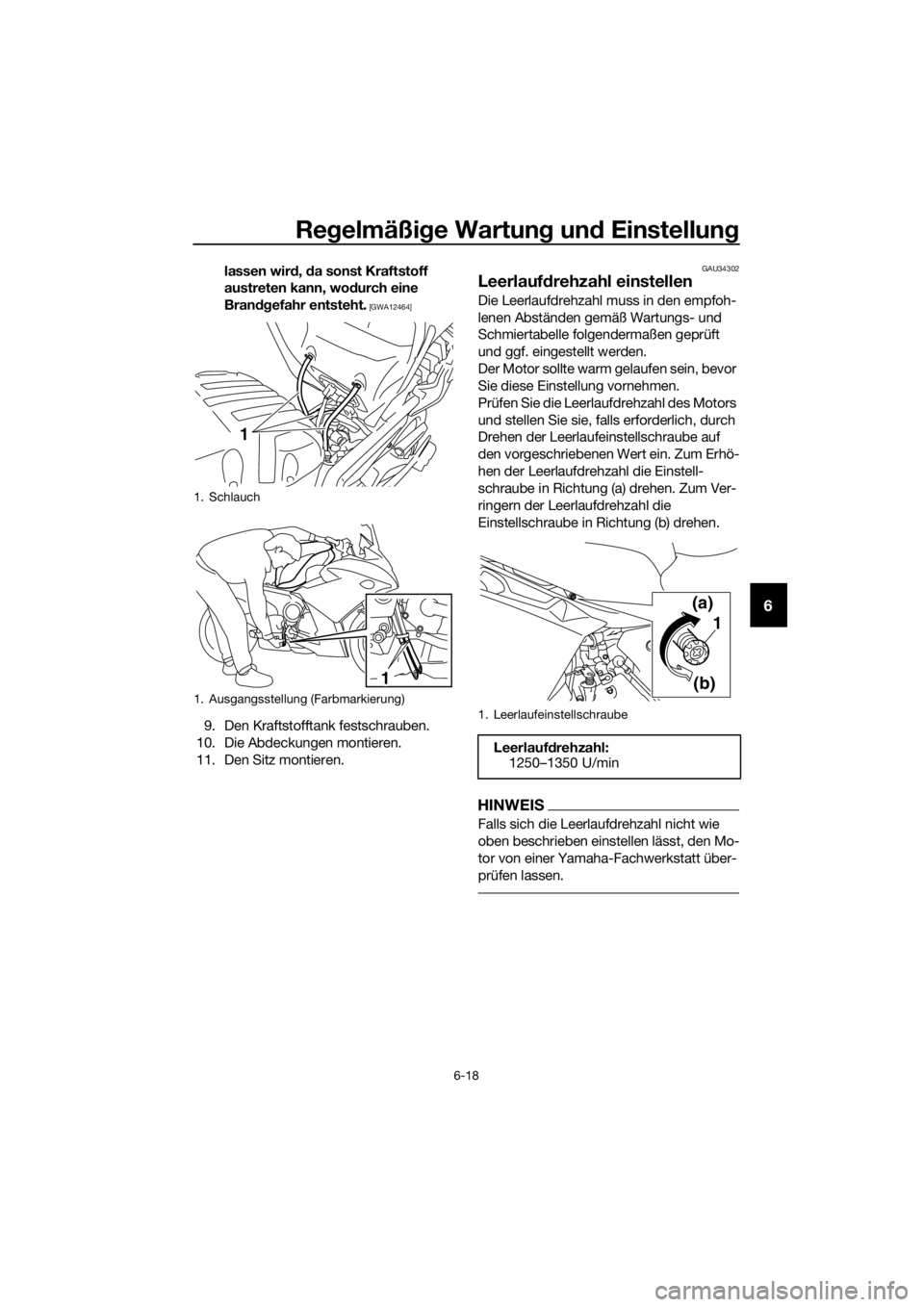

Leerlaufd rehzahl einstellen
Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warm gelaufen sein, bevor
Sie diese Einstellung vornehmen.
Prüfen Sie die Leerlaufdrehzahl des Motors
und stellen Sie sie, falls erforderlich, durch
Drehen der Leerlaufeinstellschraube auf
den vorgeschriebenen Wert ein. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung (a) drehen. Zum Ver-
ringern der Leerlaufdrehzahl die
Einstellschraube in Richtung (b) drehen.
HINWEIS
Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-
prüfen lassen.
1. Schlauch
1. Ausgangsstellung (Farbmarkierung)
1
1
1. Leerlaufeinstellschraube
Leerlaufdrehzahl:
1250–1350 U/min
1
(a)
(b)
UBS1G0G0.book Page 18 Monda y, September 28, 2015 6:21 PM

Regelmäßi ge Wartun g un d Einstellun g
6-19
6
GAU21386
Spiel des Gas dreh griffs prüfen
Spiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
GAU21402
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
1. Spiel des Gasdrehgriffs
S piel des Gas dreh griffs:
3.0–5.0 mm (0.12–0.20 in)
UBS1G0G0.book Page 19 Monda y, September 28, 2015 6:21 PM
