2016 YAMAHA XJ6F Betriebsanleitungen (in German)

Funktionen der Instrumente un d Bed ienung selemente
3-3
3
GAU10662OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel währen d d er Fahrt nie-
mals auf “OFF” o der “LOCK” d rehen.
An derenfalls wir d d ie elektrische Anla ge
aus geschaltet, wo durch es zum Verlust
d er Kontrolle ü ber das Fahrzeu g un d Un-
fällen kommen kann.
GAU10687LOCK ( Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.

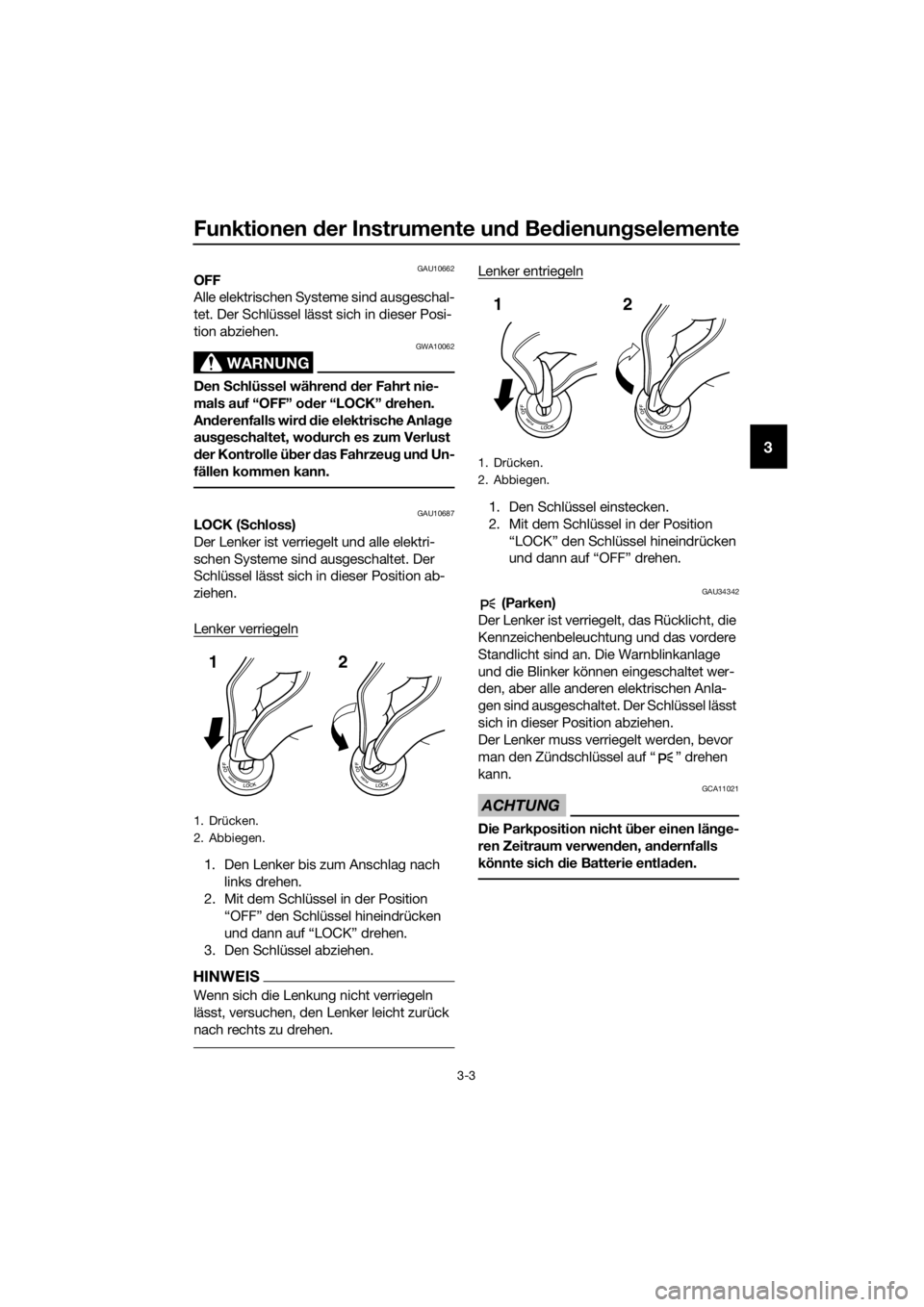

Lenker verriegeln
1. Den Lenker bis zum Anschlag nach links drehen.
2. Mit dem Schlüssel in der Position “OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
HINWEIS
Wenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.
Lenker entriegeln
1. Den Schlüssel einstecken.
2. Mit dem Schlüssel in der Position “LOCK” den Schlüssel hineindrücken
und dann auf “OFF” drehen.
GAU34342 (Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA11021
Die Parkposition nicht ü ber einen län ge-
ren Zeitraum verwen den, an dernfalls
könnte sich die Batterie entla den.1. Drücken.
2. Abbiegen.
12
1. Drücken.
2. Abbiegen.
12
UBS1G0G0.book Page 3 Monda y, September 28, 2015 6:21 PM

Funktionen der Instrumente un d Be dienung selemente
3-4
3
GAU49398
Kontrollleuchten und Warnleuch-
ten
GAU11022Blinker-Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn ein Blin-
ker blinkt.
GAU11061Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11256Ölstan d-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf. Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, nachdem der Öl-
stand überprüft und korrigiert wurde (siehe
Seite 6-11), sollten Sie das Fahrzeug von
einer Yamaha-Fachwerkstatt kontrollieren
lassen.
HINWEIS

Trotz korrektem Ölstand kann es vor-
kommen, dass die Warnleuchte an
Steigungen oder während plötzlichen
Beschleunigungs- bzw. Abbremsvor-
gängen flackert, was unter diesen
Umständen normal ist.
 Dieses Modell ist mit einer Strom-
kreis-Prüfeinrichtung für die Prüfung
des Ölstands ausgestattet. Falls im
Ölstand-Prüfstromkreis ein Problem
erkannt wird, blinkt die Ölstand-Warn-
leuchte wiederholt. In diesem Fall das
Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU72930Kühlflüssi gkeitstemperatur-
Warnleuchte “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort die
Motorlast vermindern. Wenn die Anzeige
“HI” in der Kühlflüssigkeits-Temperaturan-
zeige blinkt, das Fahrzeug anhalten, dann
den Motor ausschalten und abkühlen las-
sen.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.

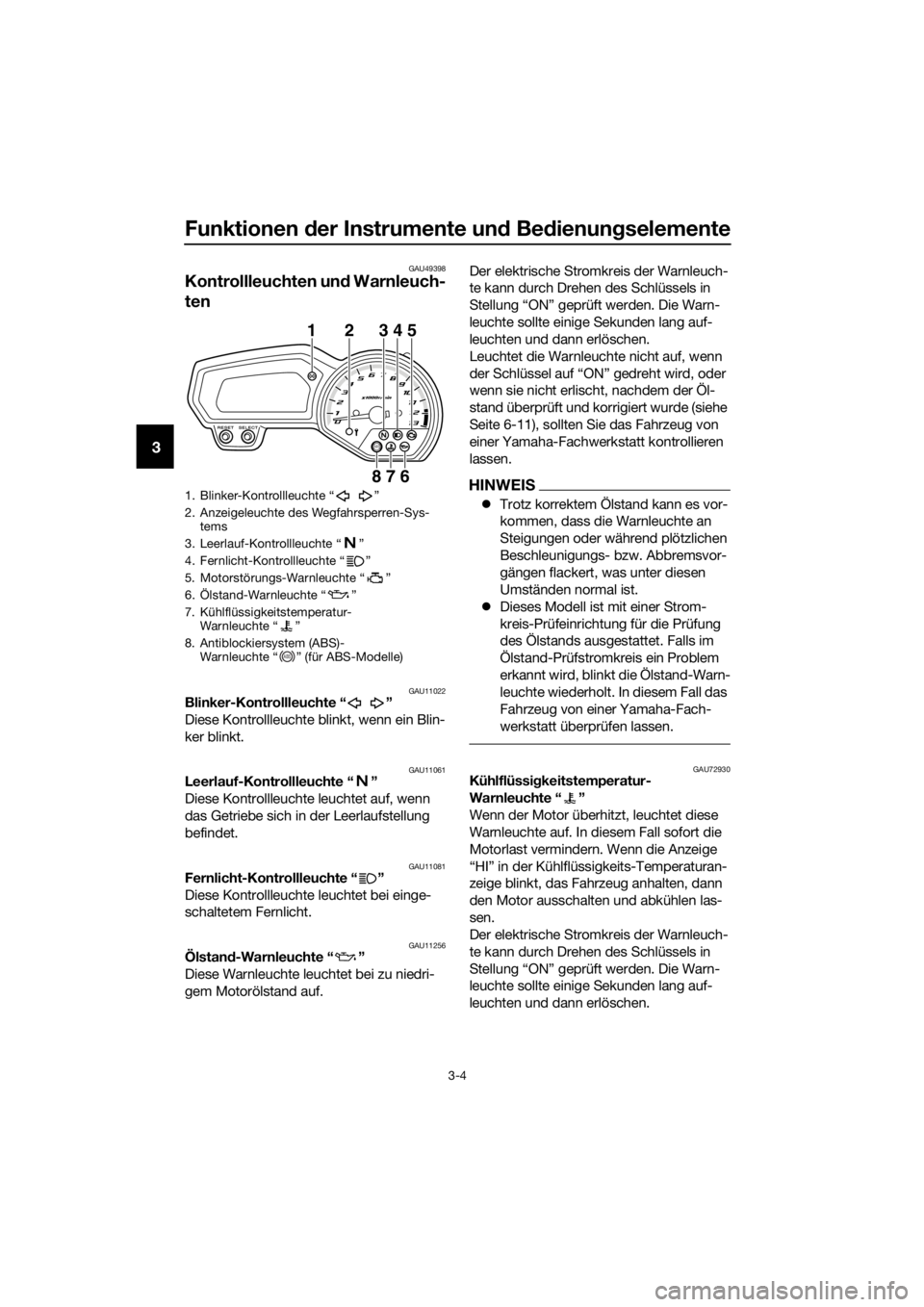

1. Blinker-Kontrollleuchte “ ”
2. Anzeigeleuchte des Wegfahrsperren-Sys- tems
3. Leerlauf-Kontrollleuchte “ ”
4. Fernlicht-Kontrollleuchte “ ”
5. Motorstörungs-Warnleuchte “ ”
6. Ölstand-Warnleuchte “ ”
7. Kühlflüssigkeitstemperatur- Warnleuchte “ ”
8. Antiblockiersystem (ABS)- Warnleuchte “ ” (für ABS-Modelle)
ABS
1 2 345
76
8
ABS
UBS1G0G0.book Page 4 Monda y, September 28, 2015 6:21 PM

Funktionen der Instrumente un d Bed ienung selemente
3-5
3
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
ACHTUNG
GCA10022
Den Motor b ei Überhitzun g nicht weiter
laufen lassen.
HINWEIS
 Bei Fahrzeugen mit Kühlerlüfter schal-
tet sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler
automatisch ein oder aus.
 Bei Überhitzung des Motors, siehe
Seite 6-46 für weitere Anweisungen.
GAU59110Motorstörun gs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn im elektrischen Stromkreis der den
Motor überwacht, ein Problem detektiert
wird. Lassen Sie in diesem Fall die Strom-
kreis-Prüfeinrichtung von einer Yamaha-
Fachwerkstatt überprüfen. (Beschreibung
der Stromkreis-Prüfein richtung siehe Seite
3-9.)
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
HINWEIS
Die Motorstörungs-Wa rnleuchte leuchtet
auf, wenn der Starterschalter gedrückt
wird, damit wird jedoch keine Störung an-
gezeigt.
GAU51781AB S-Warnleuchte “ ” (für AB S-Mo del-
le)
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte:
 nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird
 während der Fahrt aufleuchtet oder
blinkt
 nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer Yamaha-Fach-
werkstatt überprüfen. (Nähere Angaben zur
Funktionsweise des Antiblockiersystems
siehe Seite 3-14.)
WARNUNG
GWA16041
Wenn die AB S-Warnleuchte nicht er-
lischt, so bal d eine Geschwin dig keit von
10 km/h (6 mi/h) o der mehr erreicht ist,
o der wenn die Warnleuchte währen d d er
Fahrt aufleuchtet o der blinkt, wechselt
d as Bremssystem auf den konventionel-
len Bremsvor gan g. In je dem dieser ge-
nannten Fälle, o der wenn d ie Warn-
leuchte üb erhaupt nicht aufleuchtet,
b remsen Sie mit b esonderer Vorsicht,
um ein mög liches Blockieren der Rä der
währen d einer Not bremsun g zu vermei-
d en. Lassen S ie das das Bremssystem
un d d ie Stromkreise so bal d wie mö glich
von einer Yamaha-Fachwerkstatt ü ber-
prüfen.
ABS
UBS1G0G0.book Page 5 Monda y, September 28, 2015 6:21 PM

Funktionen der Instrumente un d Be dienung selemente
3-6
3
HINWEIS
Wird der Starterschalter bei laufendem Mo-
tor gedrückt, leuchtet die ABS-Warnleuch-
te leuchtet auf. Dies ist jedoch keine Fehl-
funktion.
GAU38626Anzeigeleuchte des We gfahrsperren-
S ystems
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blin-
ken, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24 Stun-
den hört die Anzeigeleuchte auf zu blinken.
Das Wegfahrsperren-System ist jedoch im-
mer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-9.)
GAU4676A
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Verän derun gen an d en Einstellun-
g en der Multifunktionsmesser-Einheit
vor genommen wer den, muss d as Fahr-
zeu g im S tillstan d sein. Wer den Einstel-
lun gen währen d d er Fahrt vor genom-
men, kann d ies den Fahrer a blenken un d
d ie Unfall gefahr erhöhen.
Die Multifunktionsmesser-Einheit beinhal-
tet:
 Geschwindigkeitsmesser
 Drehzahlmesser
 Kilometerzähler
 zwei Tageskilometerzähler
 Kraftstoffreserve-Kilometerzähler
 Uhr
 Kraftstoffmesser
 Kühlflüssigkeits-Temperaturanzeige
 Stromkreis-Prüfeinrichtung

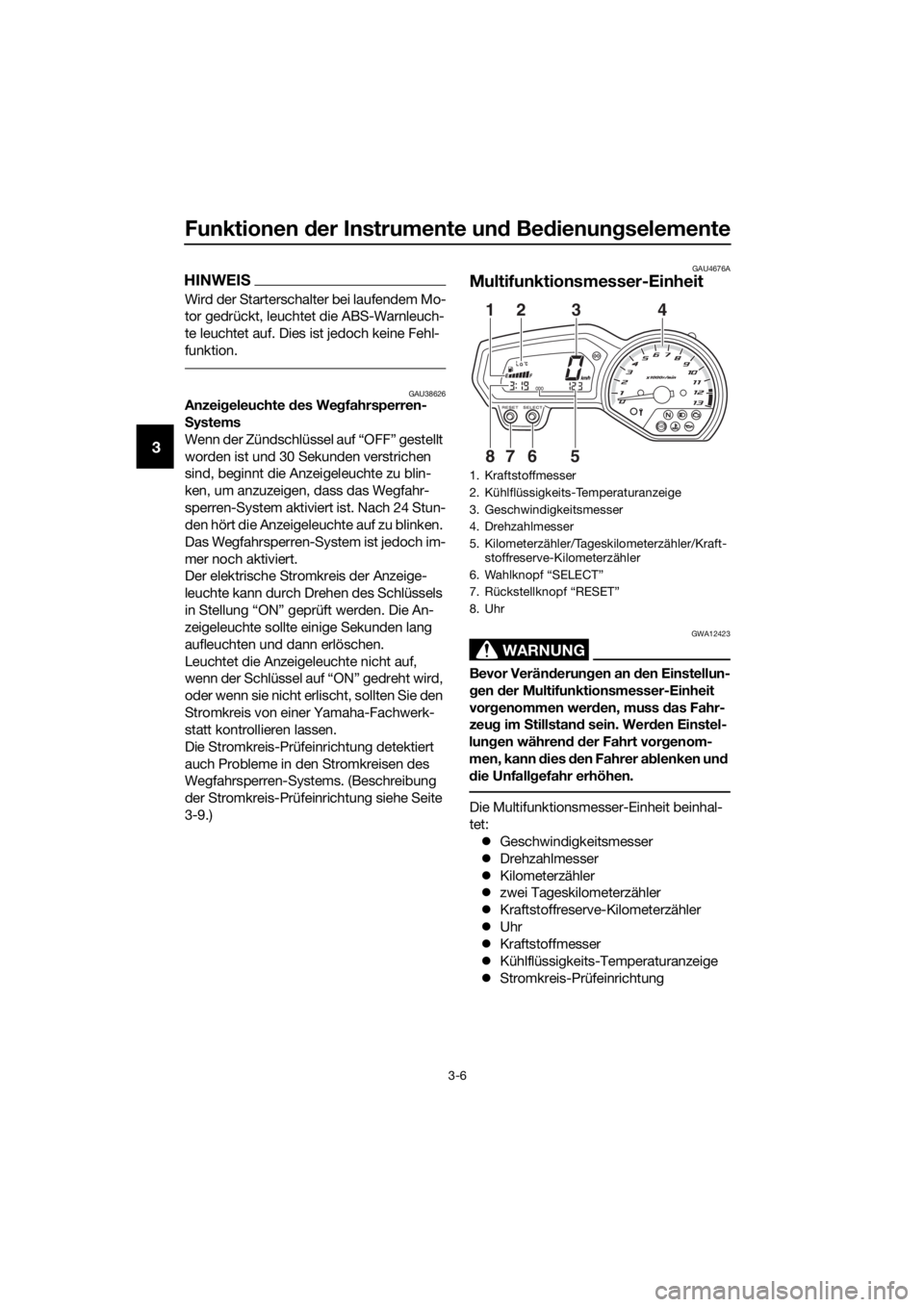

1. Kraftstoffmesser
2. Kühlflüssigkeits-Temperaturanzeige
3. Geschwindigkeitsmesser
4. Drehzahlmesser
5. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
6. Wahlknopf “SELECT”
7. Rückstellknopf “RESET”
8. Uhr
ABS
1
8234
765
UBS1G0G0.book Page 6 Monda y, September 28, 2015 6:21 PM

Funktionen der Instrumente un d Bed ienung selemente
3-7
3
HINWEIS
Der Schlüssel muss auf “ON” gedreht
werden, bevor der Wahlknopf “SE-
LECT” und der Rückstellknopf “RE-
SET” verwendet werden können.
 Für UK: Um die Geschwindigkeitsan-
zeige und den Kilometer-/Tageskilo-
meterzähler von Kilometer auf Meilen
(oder umgekehrt) umzuschalten, drü-
cken Sie den Wahlknopf “SELECT”
eine Sekunde lang.
Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.
ACHTUNG
GCA10032
Den Motor nicht im roten Bereich des
Drehzahlmessers betrei ben. Roter Bereich: 11666 U/min un
d d arü ber
Uhr
Die Uhr verwendet ein 12-Stunden-Zeitfor-
mat. Wenn das Zündschloss nicht auf “ON”
gestellt ist, kann die Uhr durch Drücken des
“SELECT”-Knopfs 10 Sekunden lang ange-
zeigt werden.
Uhr stellen
1. Den Schlüssel auf “ON” drehen.
2. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
zwei Sekunden lang drücken. Die
Stundenanzeige beginnt zu blinken.
3. Den Rückstellknopf “RESET” drü- cken, um die Stunden einzustellen.
4. Den Wahlknopf “SELECT” drücken, woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Den Rückstellknopf “RESET” verwen- den, um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.

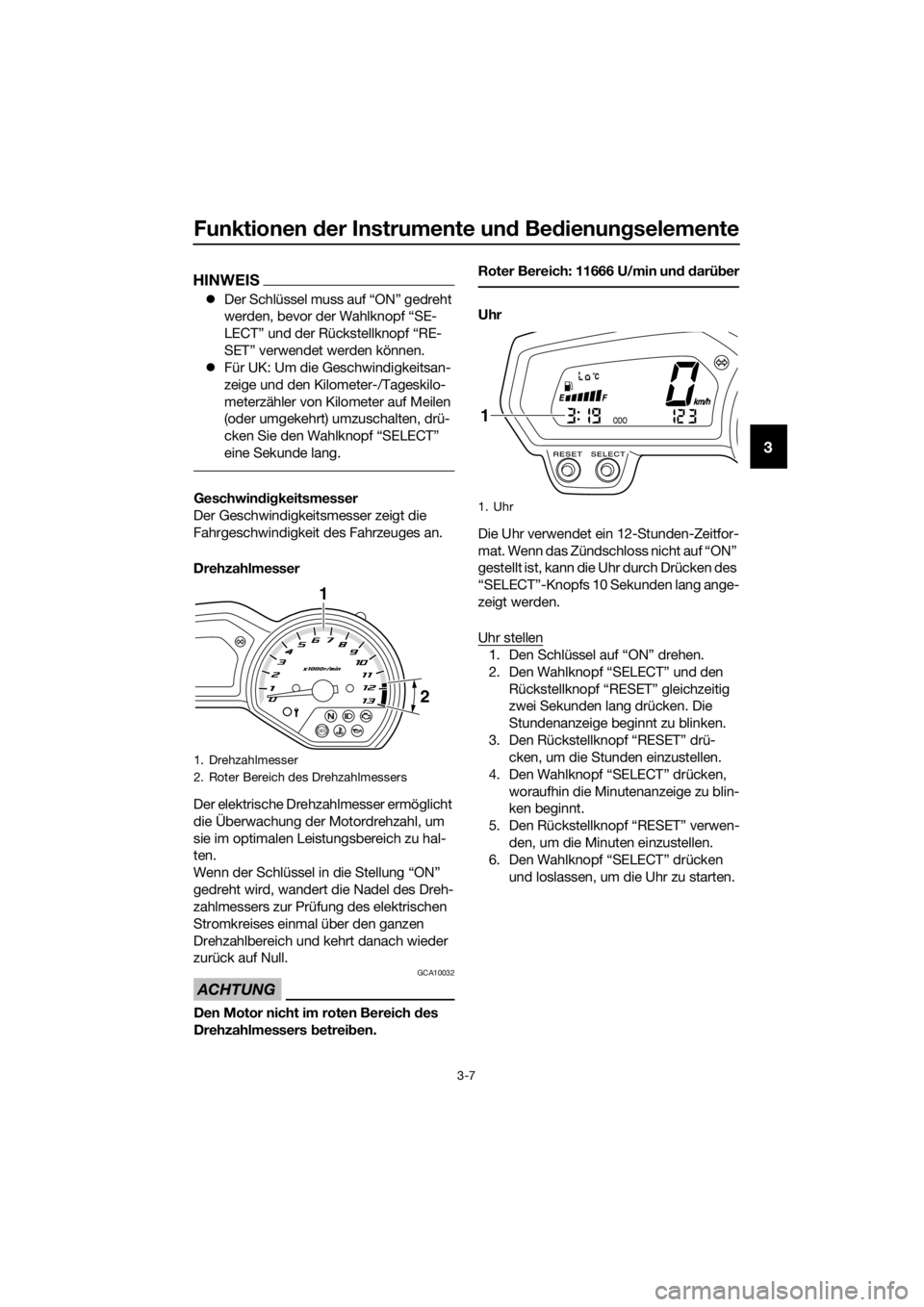

1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
ABS
1
2
1. Uhr
1
UBS1G0G0.book Page 7 Monda y, September 28, 2015 6:21 PM

Funktionen der Instrumente un d Be dienung selemente
3-8
3

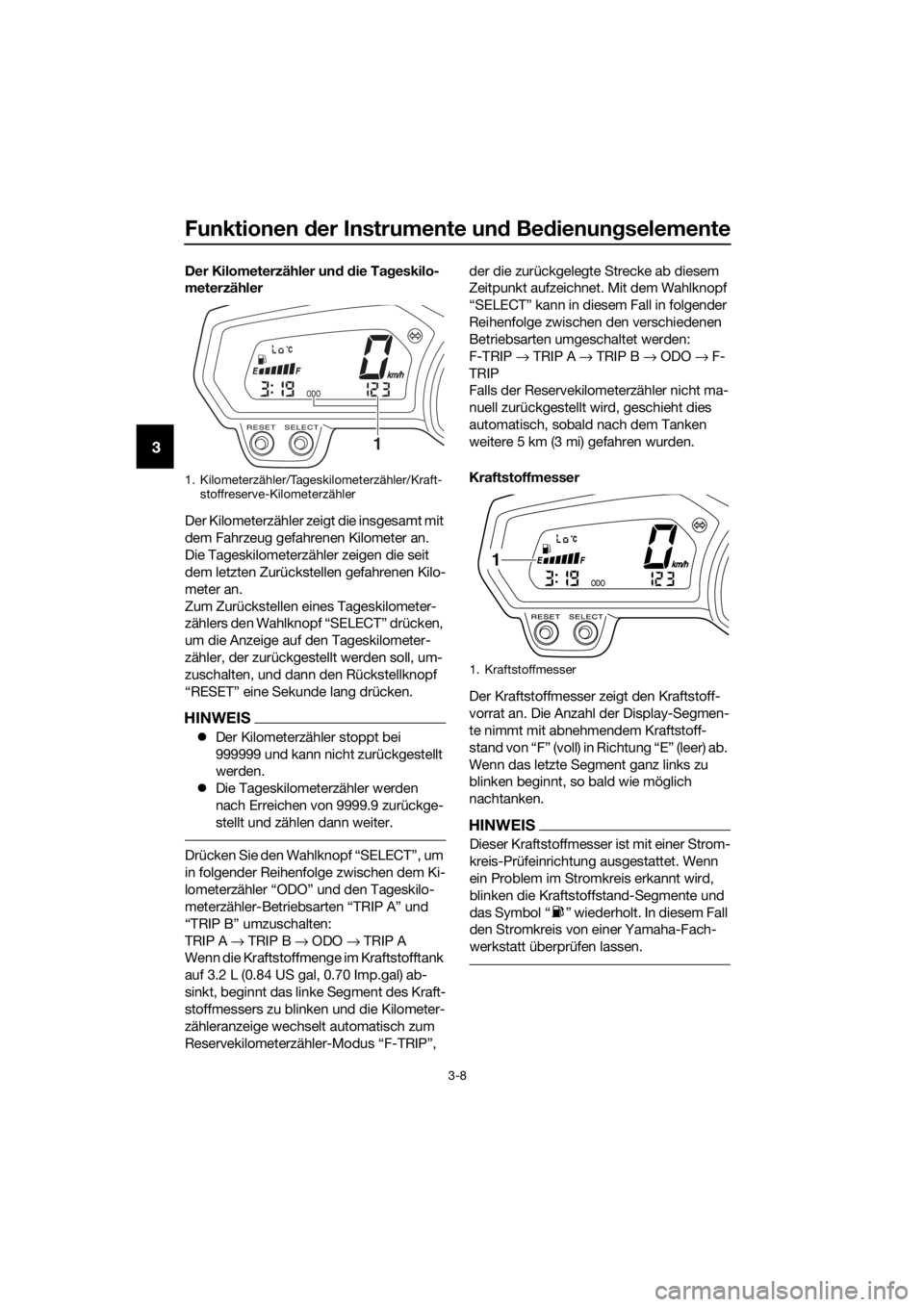

Der Kilometerzähler un d d ie Ta geskilo-
meterzähler
Der Kilometerzähler zeigt die insgesamt mit
dem Fahrzeug gefahrenen Kilometer an.
Die Tageskilometerzähler zeigen die seit
dem letzten Zurückstellen gefahrenen Kilo-
meter an.
Zum Zurückstellen ei nes Tageskilometer-
zählers den Wahlknopf “SELECT” drücken,
um die Anzeige auf den Tageskilometer-
zähler, der zurückgestellt werden soll, um-
zuschalten, und dann den Rückstellknopf
“RESET” eine Sekunde lang drücken.
HINWEIS
 Der Kilometerzähler stoppt bei
999999 und kann nicht zurückgestellt
werden.
 Die Tageskilometerzähler werden
nach Erreichen von 9999.9 zurückge-
stellt und zählen dann weiter.
Drücken Sie den Wahlknopf “SELECT”, um
in folgender Reihenfolge zwischen dem Ki-
lometerzähler “ODO” und den Tageskilo-
meterzähler-Betriebsarten “TRIP A” und
“TRIP B” umzuschalten:
TRIP A → TRIP B → ODO → TRIP A
Wenn die Kraftstoffmenge im Kraftstofftank
auf 3.2 L (0.84 US gal, 0.70 Imp.gal) ab-
sinkt, beginnt das linke Segment des Kraft-
stoffmessers zu blinken und die Kilometer-
zähleranzeige wechselt automatisch zum
Reservekilometerzähler-Modus “F-TRIP”, der die zurückgelegte Strecke ab diesem
Zeitpunkt aufzeichnet. Mit dem Wahlknopf
“SELECT” kann in diesem Fall in folgender
Reihenfolge zwischen den verschiedenen
Betriebsarten umgeschaltet werden:
F-TRIP
→ TRIP A → TRIP B → ODO → F-
TRIP
Falls der Reservekilometerzähler nicht ma-
nuell zurückgestellt wird, geschieht dies
automatisch, sobald nach dem Tanken
weitere 5 km (3 mi) gefahren wurden.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoff-
stand von “F” (voll) in Richtung “E” (leer) ab.
Wenn das letzte Segment ganz links zu
blinken beginnt, so bald wie möglich
nachtanken.
HINWEIS
Dieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Wenn
ein Problem im Stromkreis erkannt wird,
blinken die Kraftstoffstand-Segmente und
das Symbol “ ” wiederholt. In diesem Fall
den Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
1. Kilometerzähler/Tageskilometerzähler/Kraft- stoffreserve-Kilometerzähler
1
1. Kraftstoffmesser
1
UBS1G0G0.book Page 8 Monda y, September 28, 2015 6:21 PM

Funktionen der Instrumente un d Bed ienung selemente
3-9
3
Kühlflüssi gkeits-Temperaturanzei ge
Die Kühlflüssigkeitstemperatur-Anzeige
zeigt die Temperatur der Kühlflüssigkeit im
Bereich von 40 °C bis 134 °C in Schritten
von 1 °C an.
Wenn die Temperatur der Kühlflüssigkeit
117 °C–134 °C beträgt, blinkt die Tempera-
turanzeige für die Kühlflüssigkeit und die
Kühlflüssigkeitstemperatur-Warnleuchte
leuchtet auf. In diesem Fall die Motorlast
reduzieren, indem Sie mit mittlerer Ge-
schwindigkeit und niedriger Drehzahl fah-
ren, bis die Temperatur der Kühlflüssigkeit
sinkt. Wenn die Temperatur nicht sinkt,
Motor abstellen. (Siehe Seite 6-46.)
Wenn die Anzeige “HI” blinkt und die Warn-
leuchte leuchtet, den Motor stoppen und
abkühlen lassen. (Siehe Seite 6-46.)
HINWEIS
 Wenn die Kühlflüssigkeitstemperatur
unter 40 °C liegt, wird “LO” angezeigt.
 Die Kühlflüssigkeitstemperatur des
Motors ändert sich mit der Wetterlage
und der Motorlast.
ACHTUNG
GCA10022
Den Motor b ei Überhitzun g nicht weiter
laufen lassen.
S tromkreis-Prüfeinrichtun g
Dieses Modell ist mit einer Stromkreis-Prü-
feinrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Prob-
lem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen. Die Stromkreis-Prüfein richtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem detektiert
wird, blinkt die Anzeigeleuchte des Weg-
fahrsperren-Systems auf und die Anzeige
zeigt einen Fehlercode an.
HINWEIS
Falls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen Sie
das Folgende.
1. Benutzen Sie den Schlüssel zur Re- Registrierung, um den Motor zu star-
ten.
1. Kühlflüssigkeits-Temperaturanzeige
1
1. Fehlercode-Anzeige
2. Anzeigeleuchte des Wegfahrsperren-Sys-tems
3. Motorstörungs-Warnleuchte “ ”
ABS
123
UBS1G0G0.book Page 9 Monda y, September 28, 2015 6:21 PM

Funktionen der Instrumente un d Be dienung selemente
3-10
3
HINWEIS
Sicherstellen, dass keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und dass immer nur
ein Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide
Standardschlüssel zu einer Yamaha-
Fachwerkstatt und lassen Sie die
Standardschlüssel re-registrieren.
ACHTUNG
GCA11591
Erscheint auf d em Anzeigefel d ein Feh-
lerco de, sollte das Fahrzeu g so b ald wie
mö glich ü berprüft wer den, um mö gliche
Beschä dig un gen des Motors zu vermei-
d en.
GAU1234H

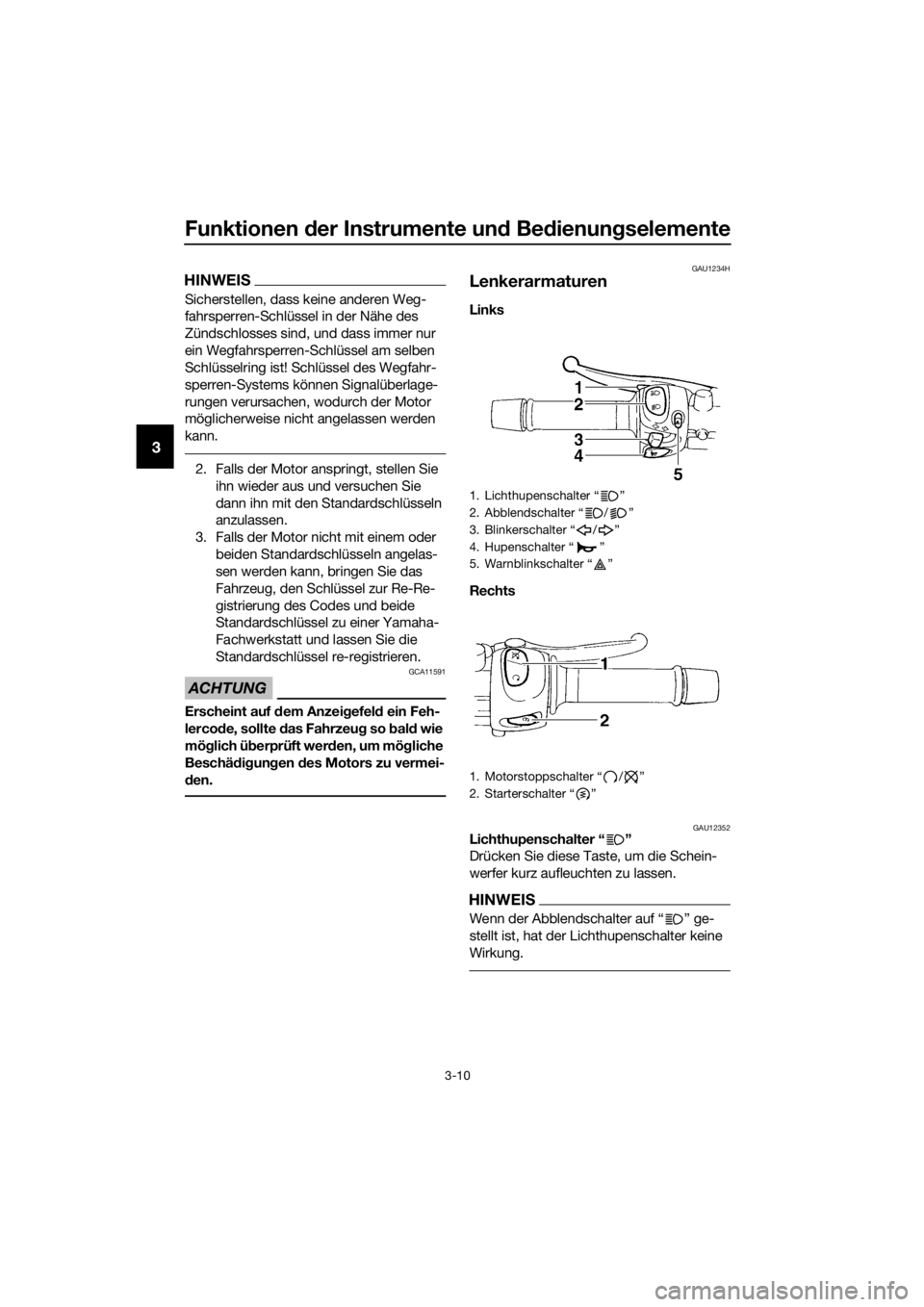

Lenkerarmaturen
Links
Rechts
GAU12352Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
HINWEIS
Wenn der Abblendschalter auf “ ” ge-
stellt ist, hat der Lichthupenschalter keine
Wirkung.
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
5. Warnblinkschalter “ ”
1. Motorstoppschalter “ / ”
2. Starterschalter “ ”
UBS1G0G0.book Page 10 Monda y, September 28, 2015 6:21 PM
