2016 YAMAHA XJ6F Betriebsanleitungen (in German)

Technische Daten
8-1
8
Abmessun gen:
Gesamtlänge:
2120 mm (83.5 in)
Gesamtbreite:
770 mm (30.3 in)
Gesamthöhe: 1185 mm (46.7 in)
Sitzhöhe: 785 mm (30.9 in)
Radstand:
1440 mm (56.7 in)
Bodenfreiheit: 140 mm (5.51 in)
Mindest-Wendekreis: 2.8 m (9.19 ft)
Gewicht:
Gewicht (fahrfertig):
215 kg (474 lb) (XJ6F)
220 kg (485 lb) (XJ6FA)
Motor:
Verbrennungstakt:4-Takt-
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb:
DOHC
Zylinderanordnung: In Reihe
Anzahl der Zylinder: 4-Zylinder
Hubraum:
600 cm³
Bohrung × Hub:
65.5 × 44.5 mm (2.58 × 1.75 in)
Verdichtungsverhältnis: 12.2 : 1
Startsystem:
Elektrostarter
Schmiersystem: Nasssumpfschmierung
Motoröl:
Empfohlene Marke:
YAMALUBE
SAE-Viskositätsklassen: 10W-40
Empfohlene Motorölqualität: API-Service SG oder höher, JASO-
Standard MA Motoröl-Füllmenge:
Ölwechsel:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Mit Ölfilterausbau: 2.80 L (2.96 US qt, 2.46 Imp.qt)
Füllmen ge:
Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Luftfilter:
Luftfiltereinsatz:Ölbeschichteter Papiereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Bleifreies Normalbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt):
17 L (4.5 US gal, 3.7 Imp.gal)
Davon Reserve: 3.2 L (0.84 US gal, 0.70 Imp.gal)
Kraftstoff-Einspritzung :
Drosselklappengehäuse:
Kennzeichnung:20SF 20 (XJ6F)
20SF 20 (XJ6FA)
20SJ 30 (XJ6F [35 kW])
20SJ 30 (XJ6FA [35 kW])
Zün dkerze(n):
Hersteller/Modell:
NGK/CR9E
Zündkerzen-Elektrodenabstand: 0.7–0.8 mm (0.028–0.031 in)
Kupplun g:
Kupplungsbauart:
Nass, Mehrscheiben
Antrie bsstran g:
Primäruntersetzungsverhältnis:
1.955 (86/44)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis: 2.875 (46/16)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebeabstufung: 1. Gang:
2.846 (37/13)
UBS1G0G0.book Page 1 Monda y, September 28, 2015 6:21 PM

Technische Daten
8-2
8
2. Gang:1.947 (37/19)
3. Gang: 1.556 (28/18)
4. Gang:
1.333 (32/24)
5. Gang: 1.190 (25/21)
6. Gang: 1.083 (26/24)
Fahr gestell:
Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel: 26.0 Grad
Nachlauf: 103 mm (4.1 in)
Vor derreifen:
Ausführung:
Schlauchlos-Reifen
Dimension: 120/70 ZR17M/C (58W)
Hersteller/Typ:
BRIDGESTONE/BT021
Hersteller/Typ: DUNLOP/ROADSMART
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension: 160/60 ZR17M/C (69W)
Hersteller/Typ: BRIDGESTONE/BT021
Hersteller/Typ:
DUNLOP/ROADSMART
Zula dun g:
Max. Gesamtzuladung:
180 kg (397 lb) (XJ6FA)
185 kg (408 lb) (XJ6F)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluft druck ( bei kaltem Reifen):
Bis zu 90 kg (198 lb) Zuladung:
Vorn:
225 kPa (2.25 kgf/cm², 33 psi)
Hinten: 250 kPa (2.50 kgf/cm², 36 psi)
90 kg (198 lb) Zuladung - maximale Zuladung: Vorn:250 kPa (2.50 kgf/cm², 36 psi) Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Vor derra d:
Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT3.50
Hinterra d:
Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT4.50
Vor derra dbremse:
Bauart:
Hydraulisch betätigte
Doppelscheibenbremse
Empfohlene Flüssigkeit: DOT 4
Hinterra dbremse:
Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit: DOT 4
Vor derra d-Fe derun g:
Bauart:
Teleskopgabel
Feder: Spiralfeder
Stoßdämpfer:
Hydraulischer Dämpfer
Federweg: 130 mm (5.1 in)
Hinterra d-Fe derun g:
Bauart:
Schwinge
Feder: Spiralfeder
Stoßdämpfer: Gashydraulischer Dämpfer
Federweg:
130 mm (5.1 in)
Elektrische Anla ge:
Bordnetzspannung:
12 V
Zündsystem:
TCI
Lichtmaschine: Drehstromgenerator mit
Permanentmagnet
UBS1G0G0.book Page 2 Monda y, September 28, 2015 6:21 PM

Technische Daten
8-3
8
Batterie:
Typ:GT12B-4
Spannung, Kapazität:
12 V, 10.0 Ah (10 HR)
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenleistun g × Anzahl:
Scheinwerfer:
H4, 60.0 W/55.0 W x 1
Bremslicht/Rücklicht: 21.0 W/5.0 W × 1
Blinklicht vorn:
10.0 W × 2
Blinklicht hinten:
10.0 W × 2
Standlicht vorn: 5.0 W × 1
Kennzeichenbeleuchtung: 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte: LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte: LED
Kühlflüssigkeitstemperatur-Warnleuchte: LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte: LED (XJ6FA)
Anzeigeleuchte des Wegfahrsperren-
Systems: LED
Sicherun g:
Hauptsicherung:
30.0 A
Scheinwerfersicherung: 20.0 A
Rücklichtsicherung: 10.0 A
Signalanlagensicherung:
7.5 A Zündungssicherung:
10.0 A
Kühlerlüftermotor-Sicherung: 20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A (XJ6FA)
Sicherung des ABS-Motors: 30.0 A (XJ6FA)
ABS-Magnetventilsicherung:
20.0 A (XJ6FA)
Zusatzsicherung: 7.5 A
UBS1G0G0.book Page 3 Monda y, September 28, 2015 6:21 PM

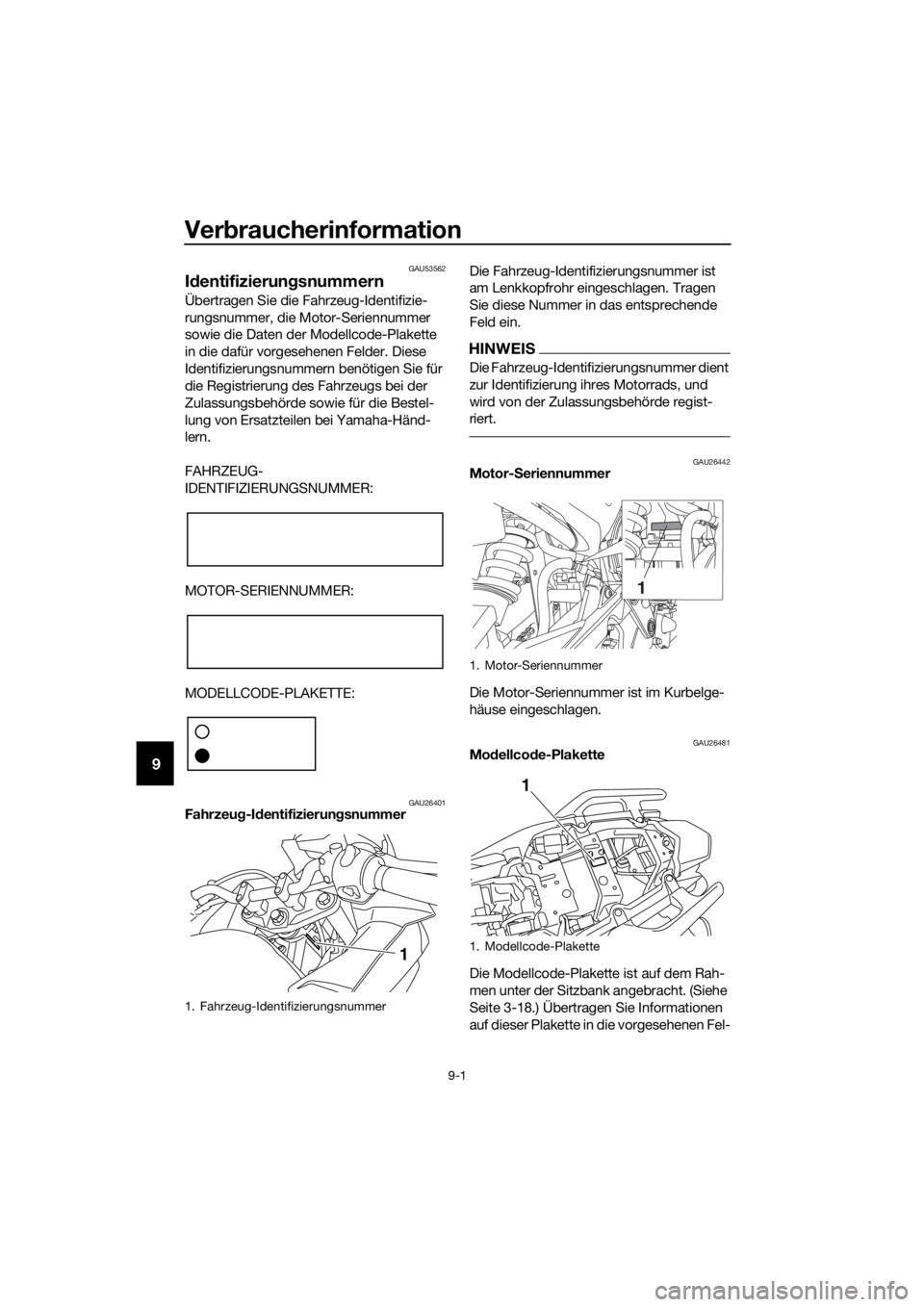

Verbraucherinformation
9-1
9
GAU53562
Id entifizierun gsnummern
Übertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401Fahrzeu g-I dentifizierun gsnummer Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442Motor-
Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26481Mo dellco de-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-18.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen Fel-
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
UBS1G0G0.book Page 1 Monda y, September 28, 2015 6:21 PM

Verbraucherinformation
9-2
9
der. Diese Informationen benötigen Sie zur
Ersatzteil-Bestellung bei Ihrem Yamaha-
Händler.
UBS1G0G0.book Page 2 Monda y, September 28, 2015 6:21 PM

10-1
10
Index
A
Abblendschalter .................................... 3-11
Ablagefach ............................................ 3-20
ABS (für Modelle mit ABS) .................... 3-14
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ...... 3-5
Antriebsketten-Durchhang.................... 6-28
Antriebskette, säubern und
schmieren ........................................... 6-29
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-6
B
Batterie ................................................. 6-34
Blinker-Kontrollleuchte ........................... 3-4
Blinkerlampe, auswechseln .................. 6-40
Blinkerschalter ...................................... 3-11
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-30
Bremsflüssigkeitsstand, prüfen ............ 6-26
Bremsflüssigkeit, wechseln .................. 6-27
Bremslicht-/Rücklichtlampe, auswechseln ....................................... 6-39
Bremslichtschalter ................................ 6-24
E
Einfahrvorschriften .................................. 5-4
F
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-21
Fehlersuchdiagramme .......................... 6-45
Fehlersuche .......................................... 6-44
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel ..................................... 3-13
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-31
Fußschalthebel ..................................... 3-12
G
Gasdrehgriff und Gaszug, kontrollieren und schmieren .................................... 6-30
H
Handbremshebel .................................. 3-13
Handbrems- und Kupplungshebel, prüfen und schmieren......................... 6-31
Haupt- und Seitenständer, prüfen
und schmieren .................................... 6-32
Helmhalter............................................. 3-19
Hupenschalter....................................... 3-11
I
Identifizierungsnummern ........................ 9-1
K
Katalysator ............................................ 3-17 Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-40
Kontrollleuchten und Warnleuchten ....... 3-4
Kraftstoff............................................... 3-15
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............................... 3-17
Kraftstoff, Tipps zum Sparen ................. 5-4
Kühlflüssigkeit ...................................... 6-13
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-4
Kupplungshebel ................................... 3-12
Kupplungshebel-Spiel, einstellen ......... 6-23
L
Lage der Teile ......................................... 2-1
Leerlaufdrehzahl ................................... 6-18
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-10
Lenkerposition, einstellen..................... 3-20
Lenkung, prüfen ................................... 6-33
Lichthupenschalter ............................... 3-10
Luftfiltereinsatz, ersetzen ..................... 6-17
M
Modellcode-Plakette .............................. 9-1
Motoröl und Ölfilterpatrone .................. 6-11
Motor-Seriennummer ............................. 9-1
Motor starten .......................................... 5-2
Motorstoppschalter .............................. 3-11
Motorstörungs-Warnleuchte .................. 3-5
Multifunktionsmesser-Einheit ................. 3-6
O
Ölstand-Warnleuchte ............................. 3-4
P
Parken .................................................... 5-5
Pflege ..................................................... 7-1
R
Räder .................................................... 6-22
Rad, hinten (für Modelle ohne ABS) ..... 6-42
Radlager, prüfen ................................... 6-34
Rad, vorn (für Modelle ohne ABS) ........ 6-41
Reifen ................................................... 6-20
Rückspiegel .......................................... 3-21
S
Schalten ................................................. 5-3
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen ....................... 6-25
Scheinwerferlampe, auswechseln ........ 6-38
Schwingen-Drehpunkte, schmieren ..... 6-32
Seitenständer ....................................... 3-22
Sicherheitsinformationen........................ 1-1
Sicherungen, wechseln ........................ 6-36
UBS1G0G0.book Page 1 Monda y, September 28, 2015 6:21 PM

Index
10-2
10
Sitzbank ............................................... 3-18
Spiel des Gasdrehgriffs, prüfen ........... 6-19
Spiel des Handbremshebels, prüfen .... 6-24
Standlichtlampe ................................... 6-39
Starterschalter ...................................... 3-11
System der Wegfahrsperre .................... 3-1
T
Tankverschluss .................................... 3-15
Technische Daten .................................. 8-1
Teleskopgabel, prüfen.......................... 6-33
V
Ventilspiel ............................................. 6-19
Verkleidungsteile und Abdeckungen,
abnehmen und montieren .................... 6-7
Vorsicht bei Mattfarben .......................... 7-1
W
Warnblinkschalter................................. 3-11
Wartung, Abgas-Kontrollsystem ............ 6-3
Wartung und Schmierung, regelmäßig ........................................... 6-4
Z
Zündkerzen, prüfen .............................. 6-10
Zünd-/Lenkschloss ................................ 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System .............. 3-23
UBS1G0G0.book Page 2 Monda y, September 28, 2015 6:21 PM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM
