2016 YAMAHA XJ6-N Betriebsanleitungen (in German)

Regelmäßi ge Wartun g un d Einstellun g
6-5
6
11 Antrie bskette • Den Durchhang, die Ausrich-
tung und den Zustand der An-
triebskette kontrollieren.
• Den Kettendurchhang einstel- len und die Kette gründlich mit
einem O-Ring-Kettenspray
schmieren. Alle 1000 km (600 mi) und nach
dem Waschen des Motorrads, einer Fahrt im Regen oder in feuchter Umgebung
12 *Lenkung slager • Das Spiel des Lagers kontrollie-
ren und die Lenkung auf
Schwergängigkeit prüfen. √√√√√
• Mit Lithiumseifenfett schmie- ren. Alle 20000 km (12000 mi)
13 *Fahr
gestellhalte-
run gen • Sicherstellen, dass alle Mut-
tern und Schrauben richtig fest-
gezogen sind. √√√√√
14 Han
dbremshe be-
lumlenkwelle • Mit Silikonfett schmieren.
√√√√√
15 Fuß
bremshe be-
lumlenkwelle • Mit Lithiumseifenfett schmie-
ren. √√√√√
16 Kupplun
gshe be-
lumlenkwelle • Mit Lithiumseifenfett schmie-
ren. √√√√√
17 Fußschalthe
be-
lumlenkwelle • Mit Lithiumseifenfett schmie-
ren. √√√√√
18 Seitenstän der • Funktion prüfen.
• Mit Lithiumseifenfett schmie-
ren. √√√√√
19 *S
eitenstän der-
schalter • Funktion prüfen.
√√√√√√
20 *Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren. √√√√
21 *Fe der bei
n •
Funktion prüfen und Stoß-
dämpfer auf Öllecks kontrollie-
ren. √√√√
22 Motoröl • Wechseln.
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prü-
fen. √√√√√√
23 Ölfilterpatrone •Ersetzen. √√√
NR. PRÜFPUNKT
X 1000 km
KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
110203040
0.66121824
UB61G1G0.book Page 5 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-6
6
GAU18681
HINWEIS
Luftfilter
• Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden da rf, um Beschädigungen zu vermeiden.
• Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter
oder staubiger Umgebung gefahren wird.
 Wartung der hydraulische Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels er-
neuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier
Jahre erneuern.
24 *Kühlsystem • Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen. √√√√√
• Kühlflüssigkeit wechseln. Alle 3 Jahre
25 *Vo r
derra d- un d
Hinterra d-Brems-
lichtschalter • Funktion prüfen.
√√√√√√
26 S
ich bewe gen de
Teile un d S eilzü ge • Schmieren.
√√√√√
27 *Gas dreh griff • Funktion prüfen.
• Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
• Seilzug- und Griffgehäuse schmieren. √√√√√
28 *Lichter,
Sig nale
un d S chalter • Funktion prüfen.
• Scheinwerferlichtkegel einstel-
len. √√√√√√
NR. PRÜFPUNKT
X 1000 km
KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi KILOMETERSTAND
JAHRESKONTROLLE
110203040
0.6 6 12 18 24
UB61G1G0.book Page 6 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-7
6
GAU18724
Verkleidung steile un d A bde-
ckun gen ab nehmen un d montie-
ren
Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU46742Verklei dun gsteil A
Verkleidungsteil abnehmen
Die Schrauben entfernen und das Verklei-
dungsteil abnehmen. Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
GAU56070
A
bdeckun g A
Abdeckung abnehmen
Die Schraube und den Schnellverschluss
entfernen und die Abdeckung abnehmen.
Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann die Schraube und den
Schnellverschluss anbringen.
A bdeckun g B
Abdeckung abnehmen
Die Abdeckung losschrauben und dann ab-
ziehen.

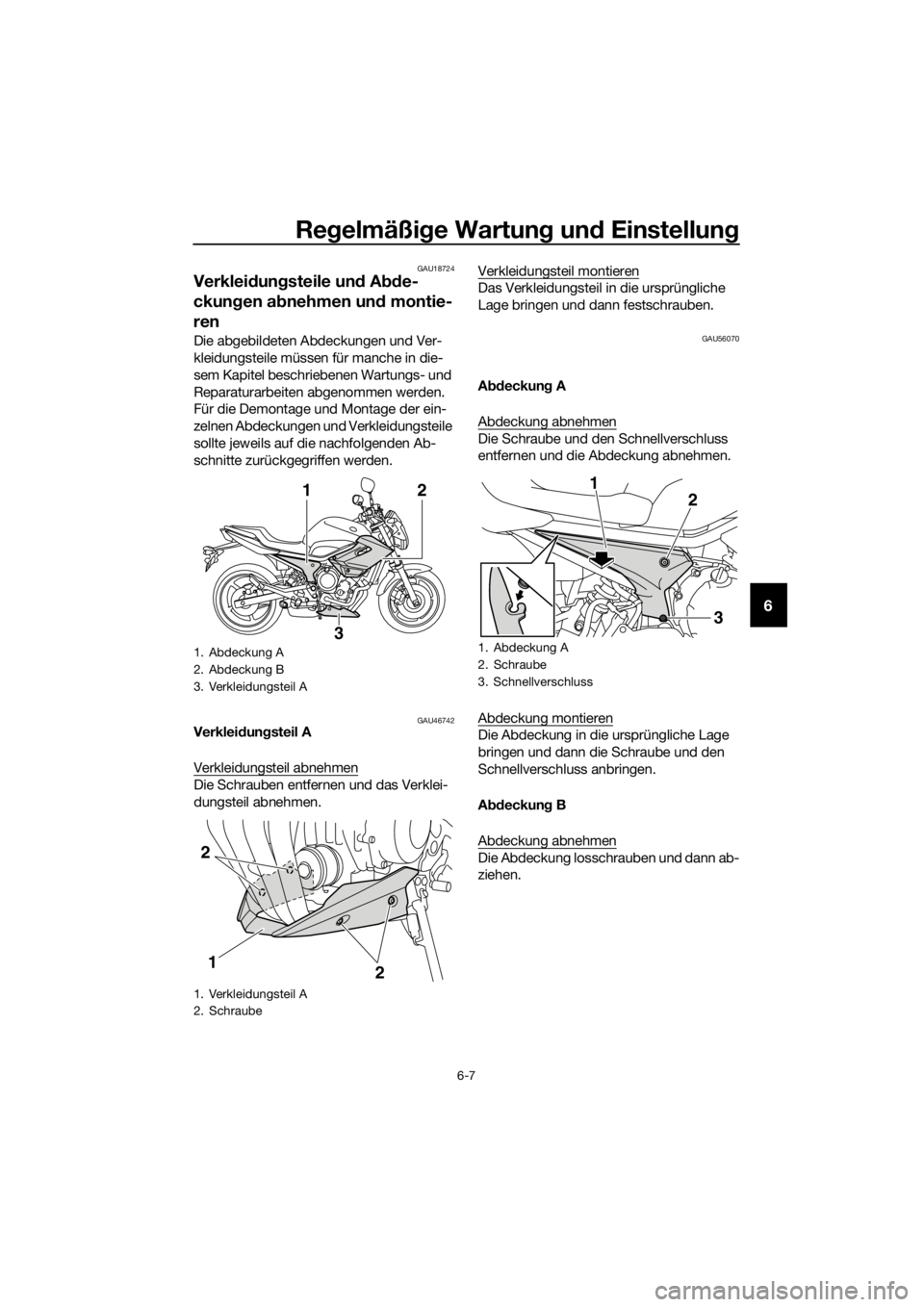

1. Abdeckung A
2. Abdeckung B
3. Verkleidungsteil A
1. Verkleidungsteil A
2. Schraube
2
3
1
2
2
1
1. Abdeckung A
2. Schraube
3. Schnellverschluss
1
2
3
UB61G1G0.book Page 7 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-8
6
Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19643
Zündkerzen prüfen
Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.

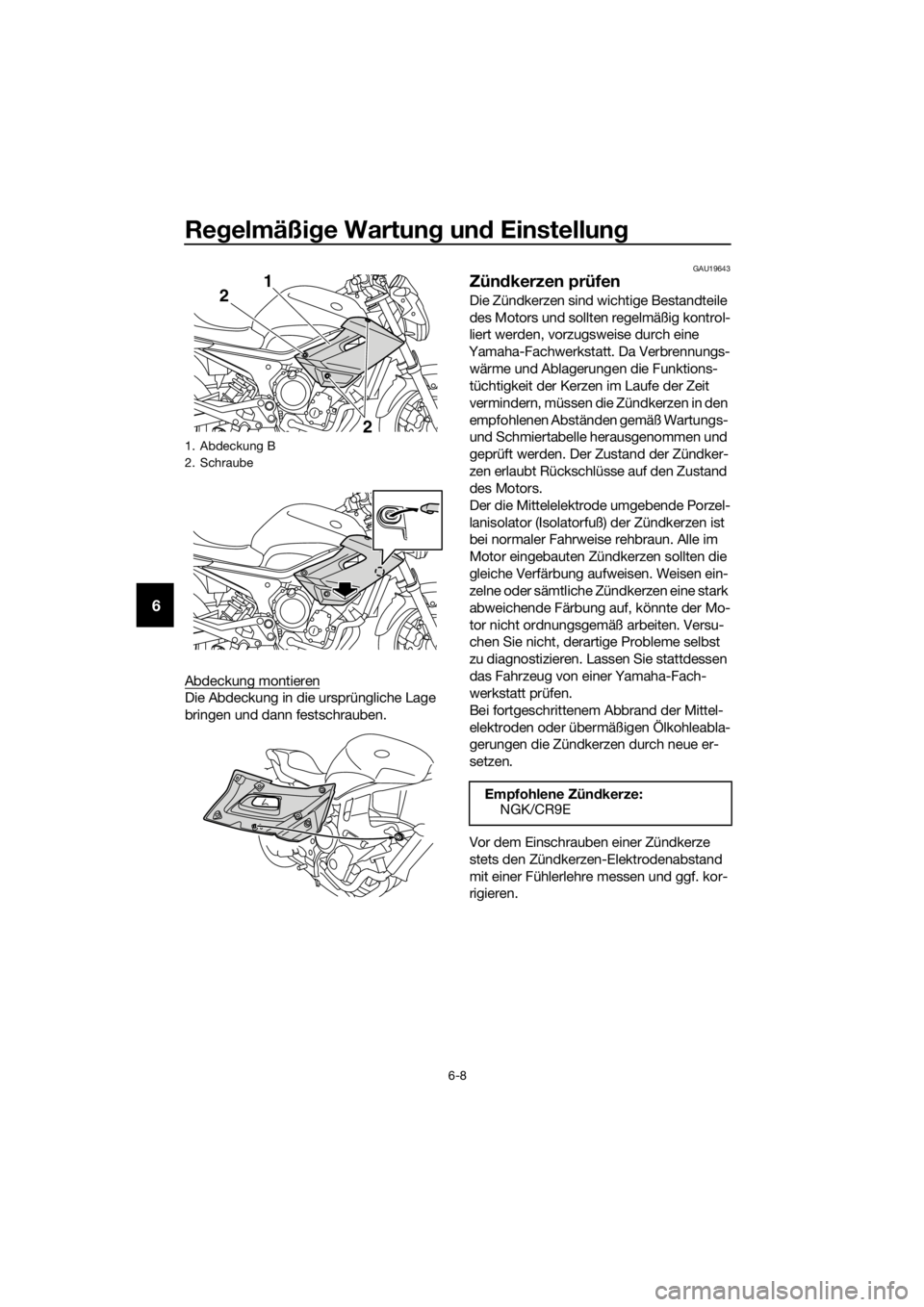

1. Abdeckung B
2. Schraube
1
2
2
Empfohlene Zündkerze:
NGK/CR9E
UB61G1G0.book Page 8 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-9
6
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
GAU46723
Motoröl un d Ölfilterpatrone
Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.
Ölstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, bis sich das Öl
gesetzt hat.
4. Den Messstab herausziehen und ab- wischen, in die Einfüllöffnung zurück-
stecken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.
HINWEIS
Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
5. Falls sich der Ölstand an oder unter-
halb der Minimalstand-Markierung
befindet, den Einfüllschraubver-

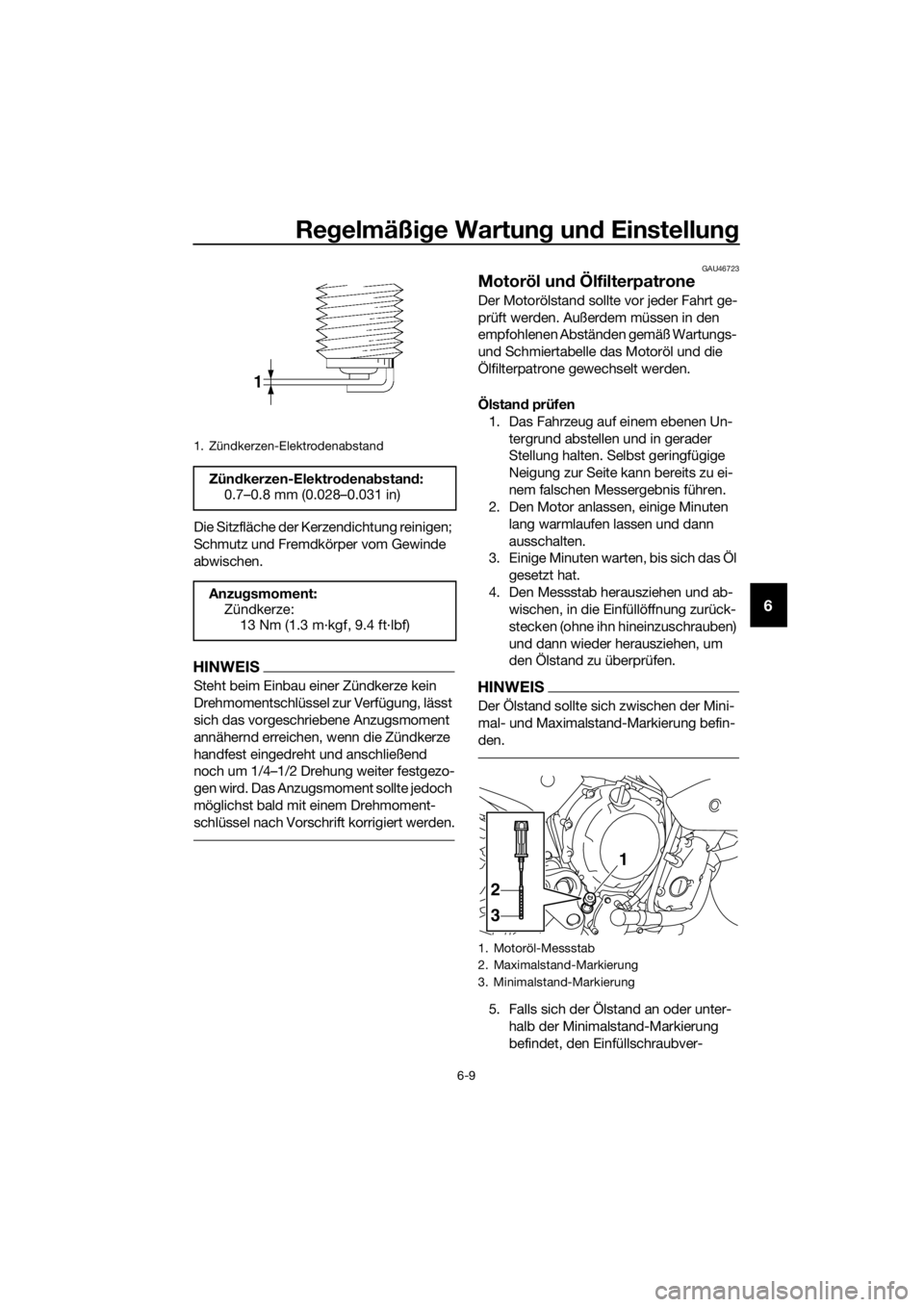

1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.7–0.8 mm (0.028–0.031 in)
Anzu gsmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1. Motoröl-Messstab
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
2
3
UB61G1G0.book Page 9 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-10
6
schluss abnehmen und Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
6. Den Öl-Messstab anbringen und fest- schrauben und dann den Einfüll-
schraubverschluss zudrehen.
Öl wechseln (mit/ohne Filterwechsel) 1. Das Verkleidungsteil A abnehmen. (Siehe Seite 6-7.)
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann
ausschalten.
3. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-
lassen.HINWEIS
Die Schritte 5–7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.
5. Die Ölfilterpatrone mit einem Ölfilter-schlüssel abschrauben.
HINWEIS
Ölfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.
6. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
HINWEIS
Sicherstellen, dass der O-Ring korrekt sitzt.
7. Die neue Ölfilterpatrone mit einem Öl-filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.

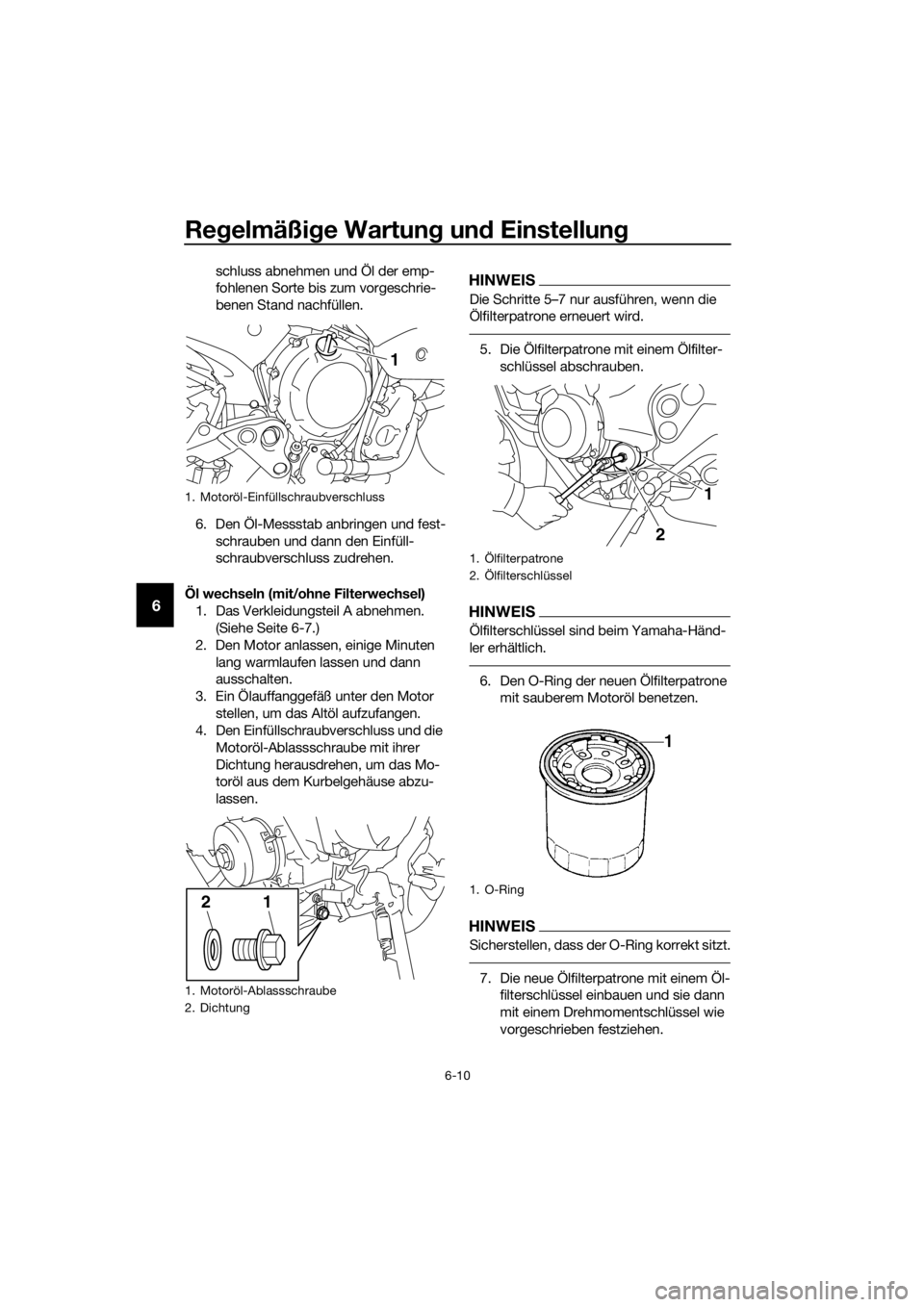

1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube
2. Dichtung
1
12
1. Ölfilterpatrone
2. Ölfilterschlüssel
1. O-Ring
1
2
UB61G1G0.book Page 10 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-11
6
8. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
9. Die vorgeschriebene Menge des emp- fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEIS
Verschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.
ACHTUNG
GCA11621
Um ein Durchrutschen der Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel-S pezifikation “CD” o der Öle
von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, d ass keine Fremd-
körper in d as Kurbel gehäuse ein-
d rin gen.
10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
HINWEIS
Bei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.
ACHTUNG
GCA10402
Flackert die Ölstan d-Warnleuchte o der
b lei bt sie an, o bwohl der Ölstan d korrekt
ist, sofort d en Motor ausschalten un d
d as Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen lassen.
11. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
12. Das Verkleidungsteil montieren.

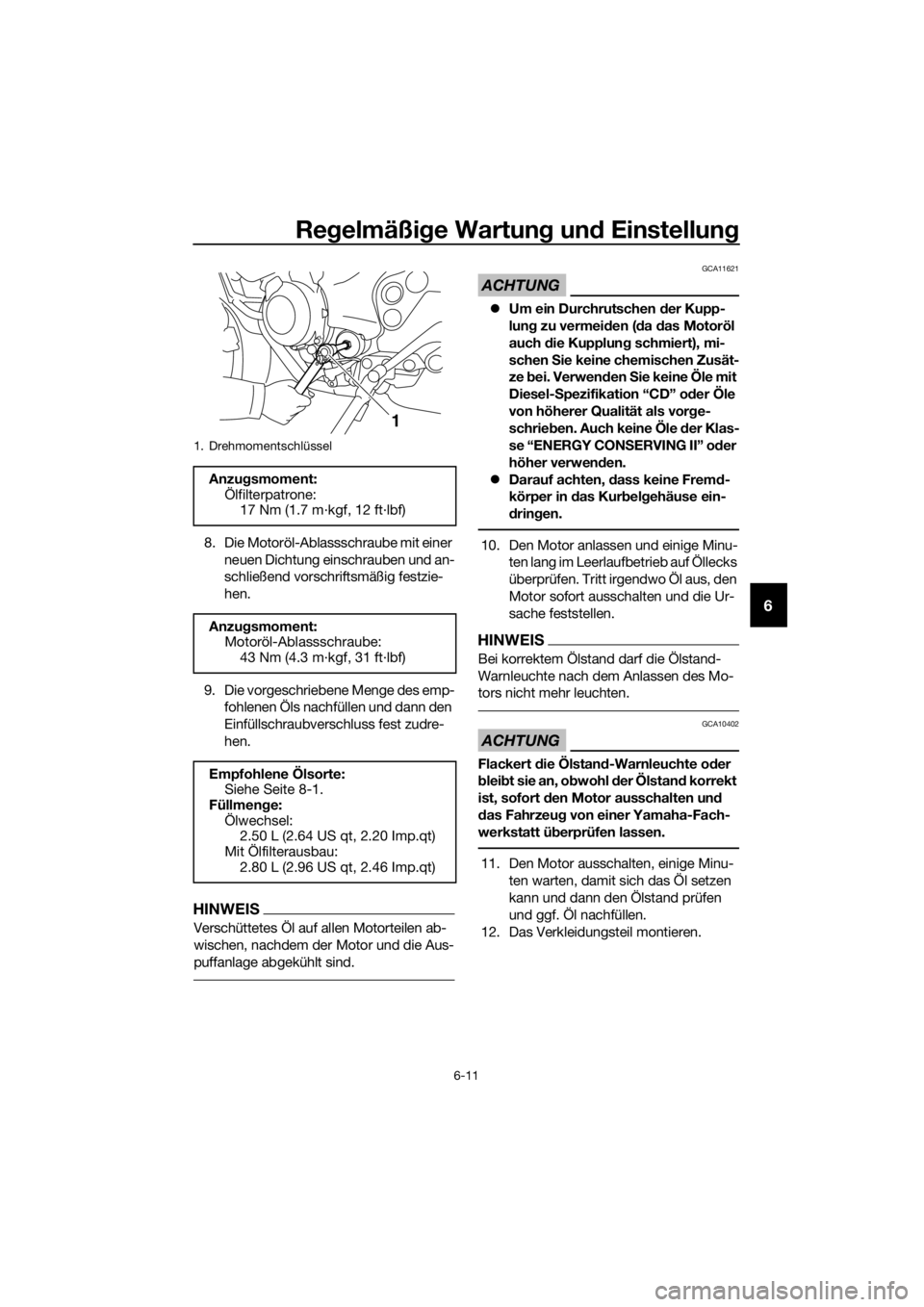

1. Drehmomentschlüssel
Anzu gsmoment:
Ölfilterpatrone: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzu gsmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte: Siehe Seite 8-1.
Füllmen ge:
Ölwechsel: 2.50 L (2.64 US qt, 2.20 Imp.qt)
Mit Ölfilterausbau:
2.80 L (2.96 US qt, 2.46 Imp.qt)
1
UB61G1G0.book Page 11 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-12
6
GAU20071

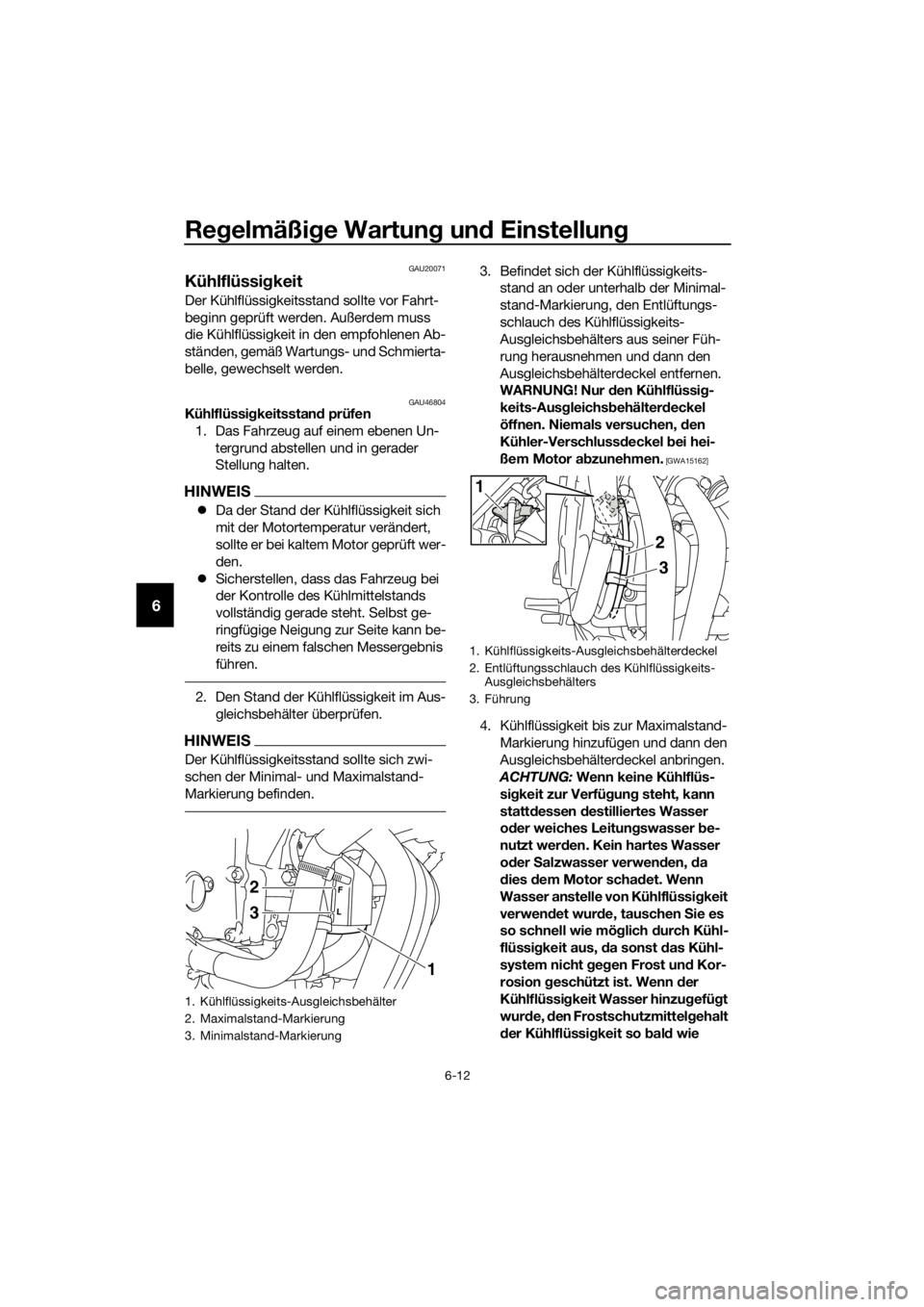

Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU46804Kühlflüssi gkeitsstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten.
HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
 Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS
Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.
3. Befindet sich der Kühlflüssigkeits-stand an oder unterhalb der Minimal-
stand-Markierung, den Entlüftungs-
schlauch des Kühlflüssigkeits-
Ausgleichsbehälters aus seiner Füh-
rung herausnehmen und dann den
Ausgleichsbehälterdeckel entfernen.
WARNUNG! Nur den Kühlflüssi g-
keits-Aus gleichs behälter deckel
öffnen. Niemals versuchen, den
Kühler-Verschluss deckel bei hei-
ßem Motor a bzunehmen.
[GWA15162]
4. Kühlflüssigkeit bis zur Maximalstand-
Markierung hinzufügen und dann den
Ausgleichsbehälterdeckel anbringen.
ACHTUNG: Wenn keine Kühlflüs-
si gkeit zur Verfü gung steht, kann
statt dessen destilliertes Wasser
o der weiches Leitun gswasser be-
nutzt wer den. Kein hartes Wasser
o der Salzwasser verwen den, da
d ies dem Motor schad et. Wenn
Wasser anstelle von Kühlflüssi gkeit
verwen det wur de, tauschen Sie es
so schnell wie mög lich durch Kühl-
flüssi gkeit aus, da sonst d as Kühl-
system nicht geg en Frost un d Kor-
rosion geschützt ist. Wenn der
Kühlflüssi gkeit Wasser hinzug efügt
wur de, den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so bal d wie
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
2
3
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Entlüftungsschlauch des Kühlflüssigkeits-
Ausgleichsbehälters
3. Führung
3
1
2
UB61G1G0.book Page 12 Wednesday, September 16, 2015 8:52 AM
