Regelmäßi ge Wartun g un d Einstellun g
6-37
6
2. Die Schrauben der Multifunktions-
messer-Einheit entfernen und dann
die Einheit anheben, um deren Vor-
sprünge aus den Schlitzen in der Mul-
tifunktionsmesser-Halterung auszu-
hängen. 3. Den Scheinwerfereinsatz abschrau-
ben.
4. Den Scheinwerfer-Steckverbinder lö- sen und dann die Lampenschutzkap-
pe abnehmen.
5. Den Lampenhalter aushängen und dann die durchgebrannte Lampe her-
ausnehmen.

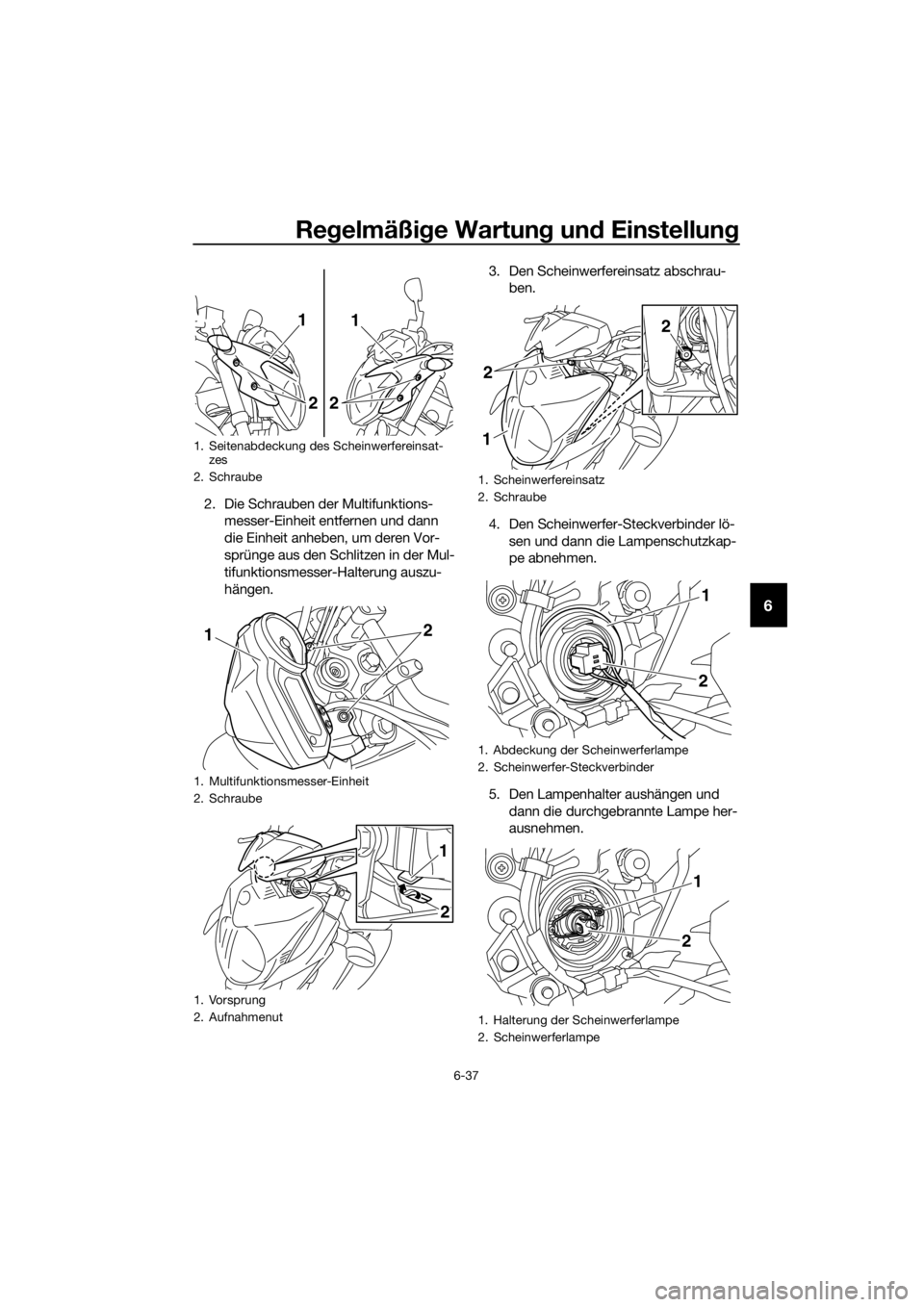

1. Seitenabdeckung des Scheinwerfereinsat-zes
2. Schraube
1. Multifunktionsmesser-Einheit
2. Schraube
1. Vorsprung
2. Aufnahmenut
11
22
1 2
1
2
1. Scheinwerfereinsatz
2. Schraube
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1. Halterung der Sc
heinwerferlampe
2. Scheinwerferlampe
1
2
2
2 1
1
2
UB61G1G0.book Page 37 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-38
6
6. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
7. Die Lampenschutzkappe aufsetzen und dann den Steckverbinder einste-
cken.
8. Den Vorsprung am Scheinwerferein- satz in die Gummitülle in der Schein-
werferstrebe einsetzen und dann den
Scheinwerfereinsatz festschrauben.
9. Die Vorsprünge an der Multifunktions- messer-Einheit in die Schlitze in der
Multifunktionsmesser-Halterung ein-
setzen, die Einheit in ihre ursprüngli-
che Lage bringen und dann fest-
schrauben.
10. Die seitlichen Scheinwerfereinsatz- Abdeckungen in ihre ursprüngliche
Lage bringen und dann festschrau-
ben. 11. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.

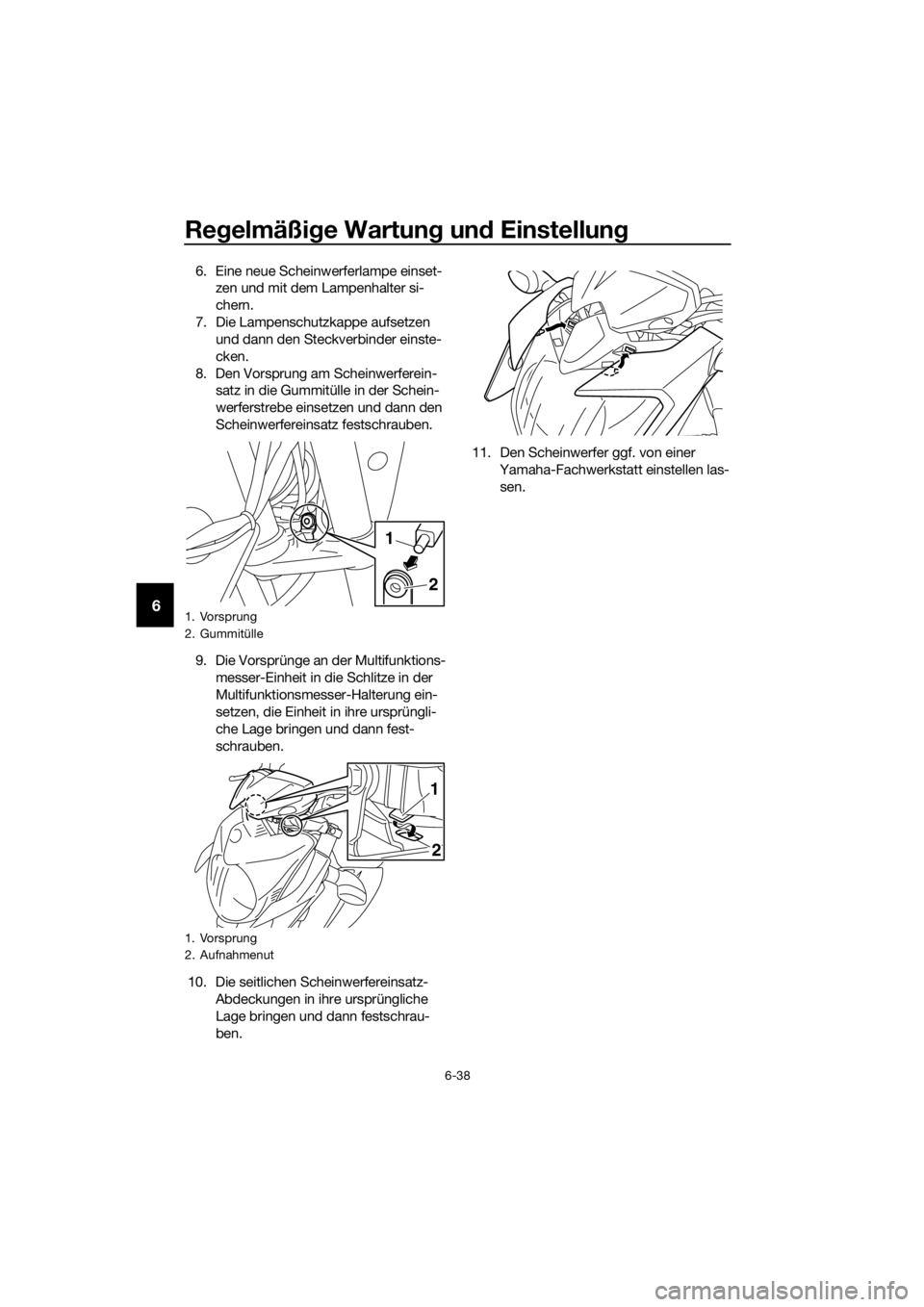

1. Vorsprung
2. Gummitülle
1. Vorsprung
2. Aufnahmenut
2
1
1
2
UB61G1G0.book Page 38 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-39
6

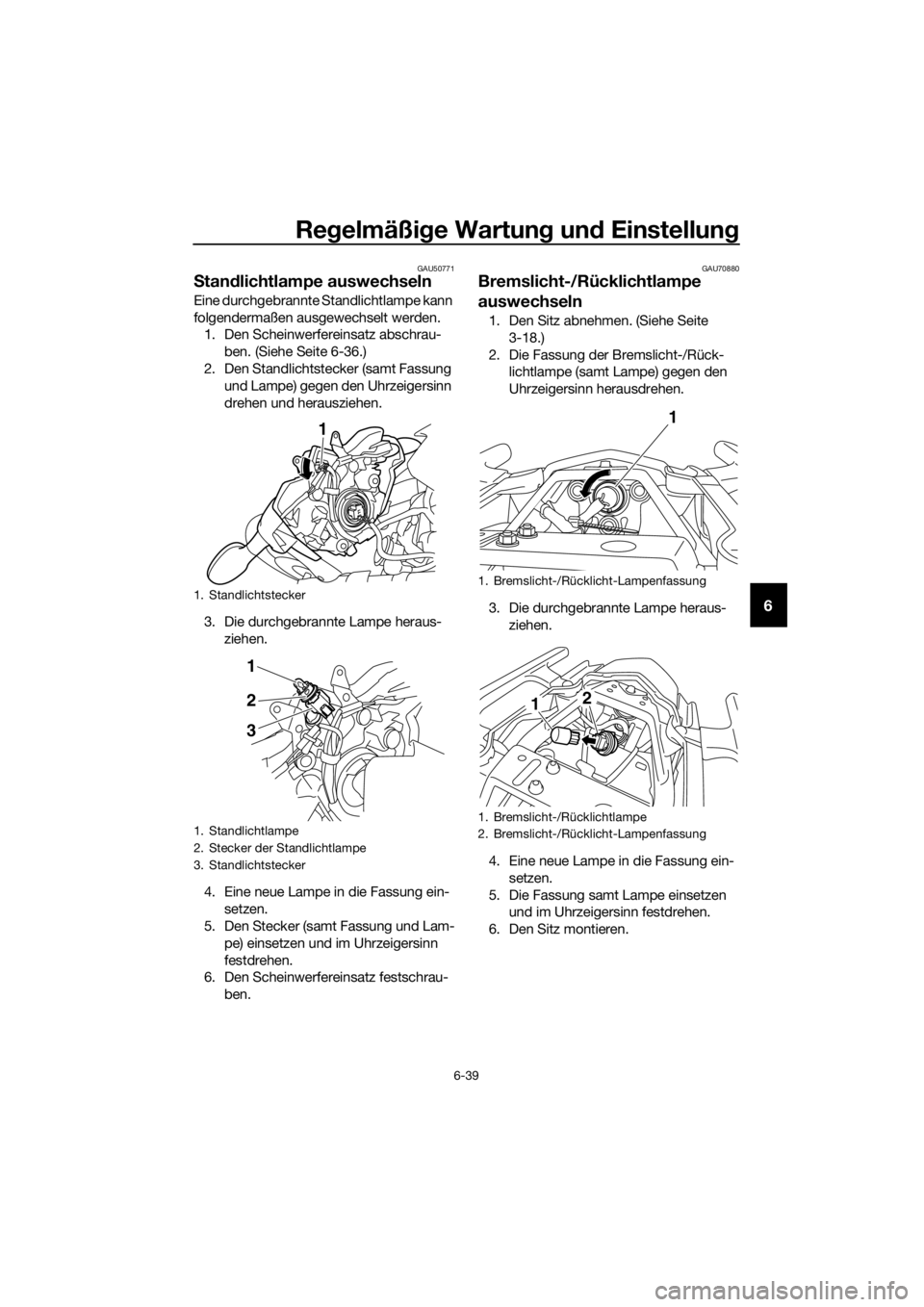

GAU50771
Stan dlichtlampe auswechseln
Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-36.)
2. Den Standlichtstecker (samt Fassung und Lampe) gegen den Uhrzeigersinn
drehen und herausziehen.
3. Die durchgebrannte Lampe heraus- ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Den Stecker (samt Fassung und Lam-
pe) einsetzen und im Uhrzeigersinn
festdrehen.
6. Den Scheinwerfereinsatz festschrau-
ben.
GAU70880
Bremslicht-/Rücklichtlampe
auswechseln
1. Den Sitz abnehmen. (Siehe Seite 3-18.)
2. Die Fassung der Bremslicht-/Rück- lichtlampe (samt Lampe) gegen den
Uhrzeigersinn herausdrehen.
3. Die durchgebrannte Lampe heraus- ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung samt Lampe einsetzen und im Uhrzeigersinn festdrehen.
6. Den Sitz montieren.
1. Standlichtstecker
1. Standlichtlampe
2. Stecker der Standlichtlampe
3. Standlichtstecker
1
1
2
3
1. Bremslicht-/Rücklicht-Lampenfassung
1. Bremslicht-/Rücklichtlampe
2. Bremslicht-/Rücklicht-Lampenfassung
1
2
1
UB61G1G0.book Page 39 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-40
6
GAU24205
Blinkerlampe auswechseln
1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung hin- eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schrau be nicht
ü b ermäßi g anziehen, d a sonst die
S treuschei be brechen kann.
[GCA11192] GAU24314
Kennzeichenleuchten-Lampe
auswechseln
1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch- ten-Lampe (zusammen mit der Lam-
pe) herausziehen.
3. Die durchgebrannte Lampe heraus- ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest- schrauben.

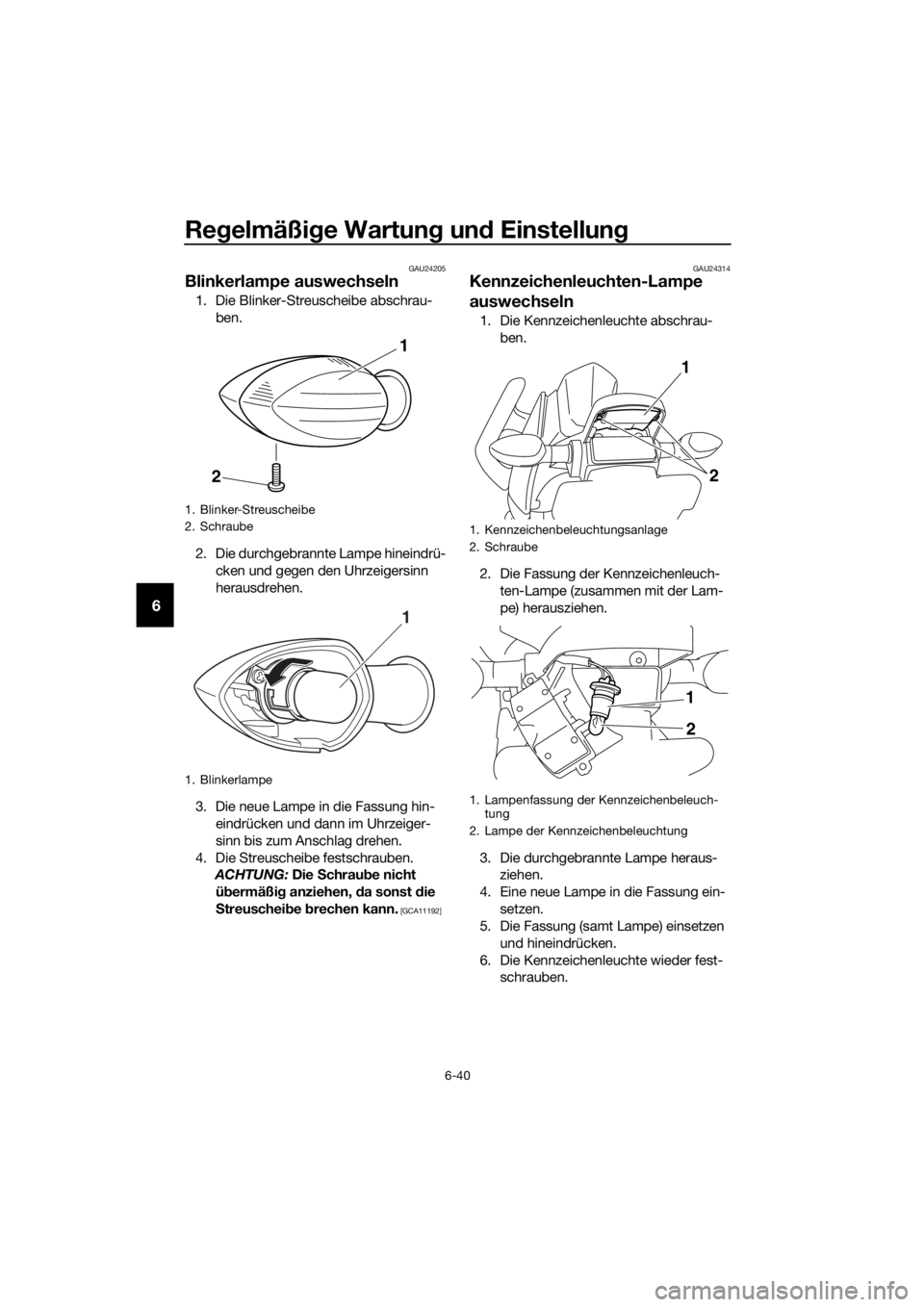

1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampe
1
2
1
1. Kennzeichenbeleuchtungsanlage
2. Schraube
1. Lampenfassung der Kennzeichenbeleuch-tung
2. Lampe der Kennzeichenbeleuchtung
2
1
1
2
UB61G1G0.book Page 40 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-41
6
GAU24351
Motorrad aufb ocken
Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer
verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
GAU44792
Vord errad (für Mo delle ohne
AB S)
WARNUNG
GWA14841
AB S-Mo dellenrä der müssen von einem
Yamaha-Hän dler entfernt und montiert
wer den.
GAU56270
Vor derra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
1. Die Vorderachs-Klemmschraube, dann die Radachse und die Bremssat-
tel-Schrauben lockern.
2. Das Vorderrad vom Boden abheben, dabei das Verfahren im vorherigen
Abschnitt “Motorrad aufbocken” be-
achten.
3. Die Bremssättel links und rechts ab- schrauben. ACHTUNG: Niemals die
Bremse bei aus geb auten Brems-
sätteln betäti gen, da sonst d ie
Brems belä ge heraus ged rückt wer-
d en.
[GCA11052]

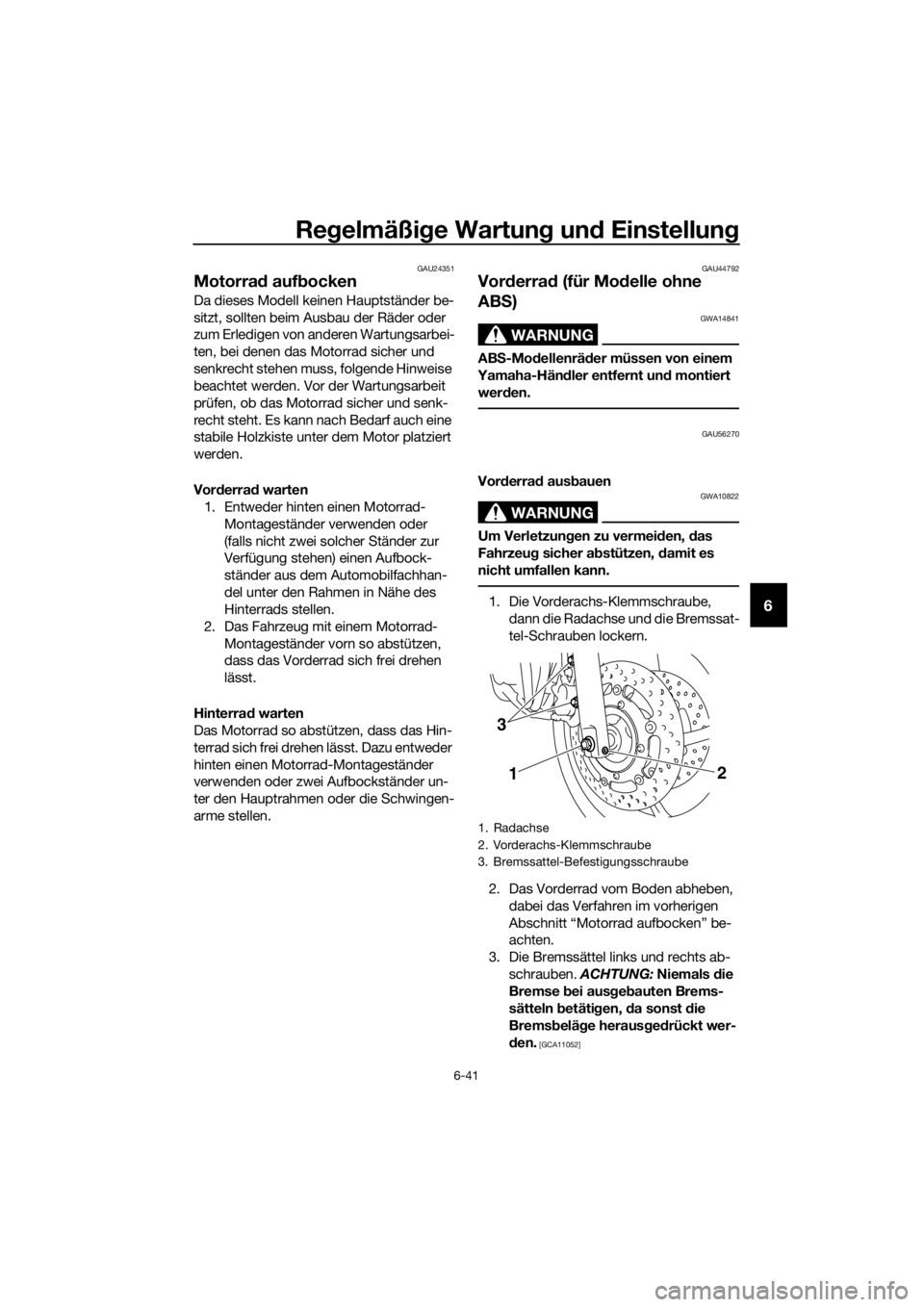

1. Radachse
2. Vorderachs-Klemmschraube
3. Bremssattel-Befestigungsschraube
1
3
2
UB61G1G0.book Page 41 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-42
6
4. Die Radachse herausziehen und dann
das Rad herausnehmen.
Vor derra d ein bauen
1. Das Rad zwischen die Gabelholme heben.
2. Die Radachse durchstecken.
3. Die Bremssättel festschrauben.
HINWEIS
Vor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vor-
handen ist.
4. Das Vorderrad absenken, so dass es Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Die Radachse, dann die Vorderachs-
Klemmschraube und die Bremssattel-
Schrauben vorschriftsmäßig festzie-
hen.
6. Die Teleskopgabel mehrmals einfe- dern, um deren Funktion zu prüfen.
GAU44802
Hinterra d (für Mo delle ohne AB S)
WARNUNG
GWA14841
AB S-Mo dellenrä der müssen von einem
Yamaha-Hän dler entfernt un d montiert
wer den.
GAU56662
Hinterra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.
1. Die Kontermutter und Einstellmutter der Kettenspanner auf beiden Seiten
der Schwinge lockern.
2. Die Achsmutter lösen.
3. Das Hinterrad entsprechend dem Ver- fahren auf Seite 6-41 anheben.
4. Die Achsmutter abschrauben.
5. Das Hinterrad nach vorn drücken und dann die Antriebskette vom Kettenrad
abnehmen.
1. Bremssattel
2. Bremssattel-Befestigungsschraube
Anzu gsmomente:
Radachse: 65 Nm (6.5 m·kgf, 47 ft·lbf)
Vorderachs-Klemmschraube:
19 Nm (1.9 m·kgf, 14 ft·lbf)
Bremssattel-Befestigungsschraube: 40 Nm (4.0 m·kgf, 29 ft·lbf)
1 2
1. Achsmutter
2. Einstellmutter des Antriebskettendurch-
hangs
3. Kontermutter
1
3
2
UB61G1G0.book Page 42 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-43
6
HINWEIS
Falls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.
 Die Antriebskette muss für den Ein-
und Ausbau des Hinterrads nicht auf-
getrennt werden.
6. Den Bremssattel abstützen und das
Rad leicht anheben; dabei die Rad-
achse herausziehen.
HINWEIS
Die Hinterradachse kann nach Bedarf mit
einem Gummihammer ausgetrieben wer-
den.
7. Das Rad herausnehmen. ACHTUNG:
Wenn Ra d un d Bremsschei be aus-
g eb aut sin d, auf keinen Fall d ie
Bremse betäti gen, da sonst d ie
Brems belä ge aneinan der ged rückt
wer den.
[GCA11073]
Hinterra d ein bauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von
rechts eingesetzt wird.
HINWEIS
Die Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen.
 Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad
einbauen.
3. Die Achsmutter montieren.
4. Das Hinterrad absenken, so dass es Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Den Durchhang der Antriebskette ein- stellen. (Siehe Seite 6-26.)
6. Die Achsmutter und dann die Konter- muttern vorschriftsmäßig anziehen.

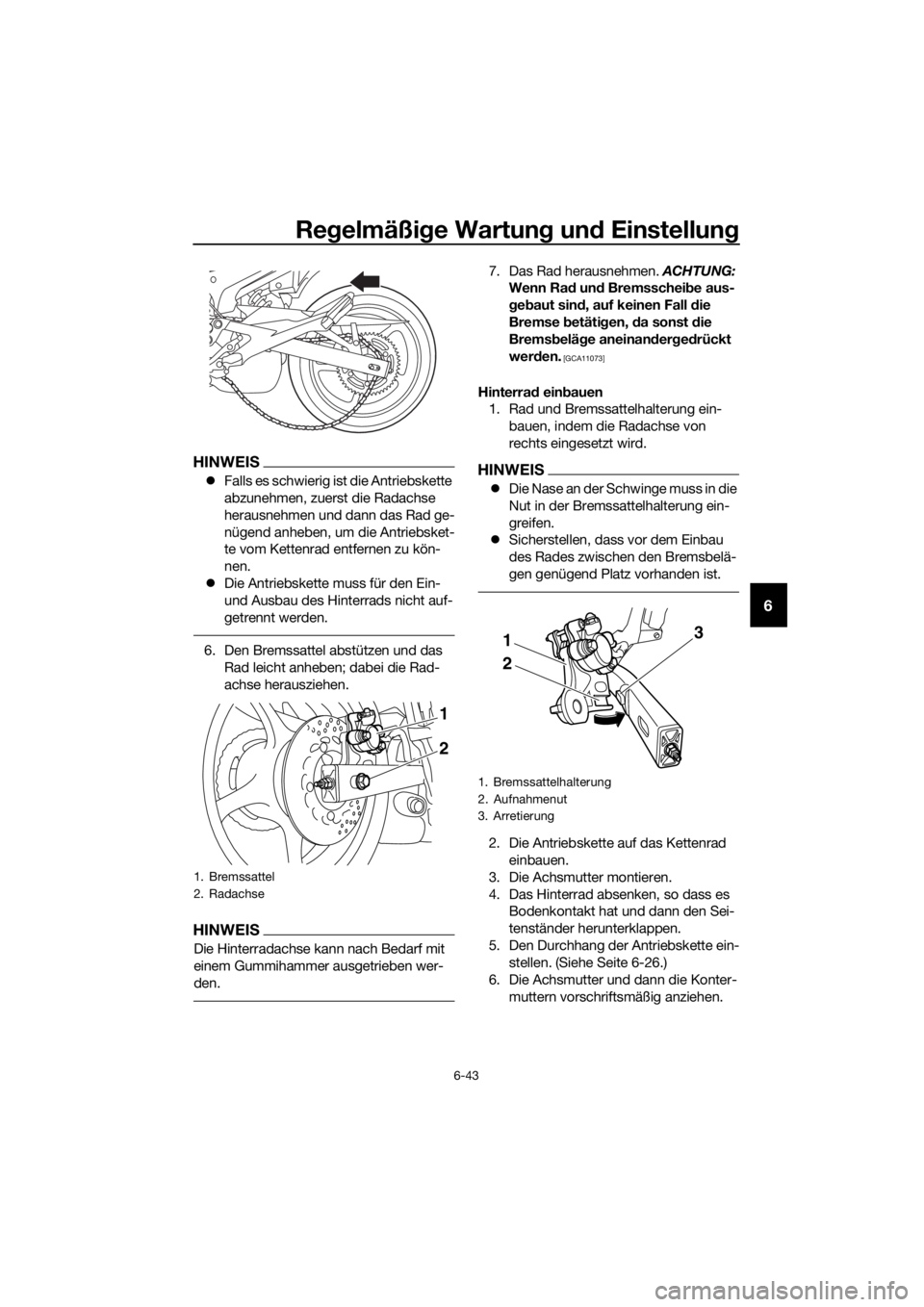

1. Bremssattel
2. Radachse
1
2
1. Bremssattelhalterung
2. Aufnahmenut
3. Arretierung
2 3
1
UB61G1G0.book Page 43 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-44
6
GAU25872
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfun g d es Kraftstoffsystems
nicht rauchen un d sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in der Nähe befin den, einschließ-
lich Zün dflammen für Warmwasserb e-
reiter od er Öfen. Benzin o der
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig un gen verursachen.
Anzu gsmomente:
Achsmutter:
90 Nm (9.0 m·kgf, 65 ft·lbf)
Kontermutter: 16 Nm (1.6 m·kgf, 12 ft·lbf)
