Technische Daten
8-2
8
2. Gang:1.947 (37/19)
3. Gang: 1.556 (28/18)
4. Gang:
1.333 (32/24)
5. Gang: 1.190 (25/21)
6. Gang: 1.083 (26/24)
Fahr gestell:
Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel: 26.0 Grad
Nachlauf: 103 mm (4.1 in)
Vor derreifen:
Ausführung:
Schlauchlos-Reifen
Dimension: 120/70 ZR17M/C (58W)
Hersteller/Typ:
BRIDGESTONE/BT021F
Hersteller/Typ: DUNLOP/SPORTMAX-ROADSMART
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension: 160/60 ZR17M/C (69W)
Hersteller/Typ: BRIDGESTONE/BT021R
Hersteller/Typ:
DUNLOP/SPORTMAX-ROADSMART
Zula dun g:
Max. Gesamtzuladung:
190 kg (419 lb) (XJ6NA)
195 kg (430 lb) (XJ6N)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluft druck ( bei kaltem Reifen):
Bis zu 90 kg (198 lb) Zuladung:
Vorn:
225 kPa (2.25 kgf/cm², 33 psi)
Hinten: 250 kPa (2.50 kgf/cm², 36 psi)
90 kg (198 lb) Zuladung - maximale Zuladung: Vorn: 250 kPa (2.50 kgf/cm², 36 psi) Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Vor derra d:
Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT3.50
Hinterra d:
Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT4.50
Vor derra dbremse:
Bauart:
Hydraulisch betätigte
Doppelscheibenbremse
Empfohlene Flüssigkeit: DOT 4
Hinterra dbremse:
Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit: DOT 4
Vor derra d-Fe derun g:
Bauart:
Teleskopgabel
Feder: Spiralfeder
Stoßdämpfer:
Hydraulischer Dämpfer
Federweg: 130 mm (5.1 in)
Hinterra d-Fe derun g:
Bauart:
Schwinge
Feder: Spiralfeder
Stoßdämpfer: Gashydraulischer Dämpfer
Federweg:
130 mm (5.1 in)
Elektrische Anla ge:
Bordnetzspannung:
12 V
Zündsystem:
TCI
Lichtmaschine: Drehstromgenerator mit
Permanentmagnet
UB61G1G0.book Page 2 Wednesday, September 16, 2015 8:52 AM

Technische Daten
8-3
8
Batterie:
Typ:GT12B-4
Spannung, Kapazität:
12 V, 10.0 Ah (10 HR)
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenleistun g × Anzahl:
Scheinwerfer:
H4, 60.0 W/55.0 W x 1
Bremslicht/Rücklicht: 21.0 W/5.0 W × 1
Blinklicht vorn:
10.0 W × 2
Blinklicht hinten:
10.0 W × 2
Standlicht vorn: 5.0 W × 1
Kennzeichenbeleuchtung: 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte: LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte: LED
Kühlflüssigkeitstemperatur-Warnleuchte: LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte: LED (XJ6NA)
Anzeigeleuchte des Wegfahrsperren-
Systems: LED
Sicherun g:
Hauptsicherung:
30.0 A
Scheinwerfersicherung: 20.0 A
Rücklichtsicherung: 10.0 A
Signalanlagensicherung:
7.5 A Zündungssicherung:
10.0 A
Kühlerlüftermotor-Sicherung: 20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A (XJ6NA)
Sicherung des ABS-Motors: 30.0 A (XJ6NA)
ABS-Magnetventilsicherung:
20.0 A (XJ6NA)
Zusatzsicherung: 7.5 A
UB61G1G0.book Page 3 Wednesday, September 16, 2015 8:52 AM

Verbraucherinformation
9-1
9
GAU53562

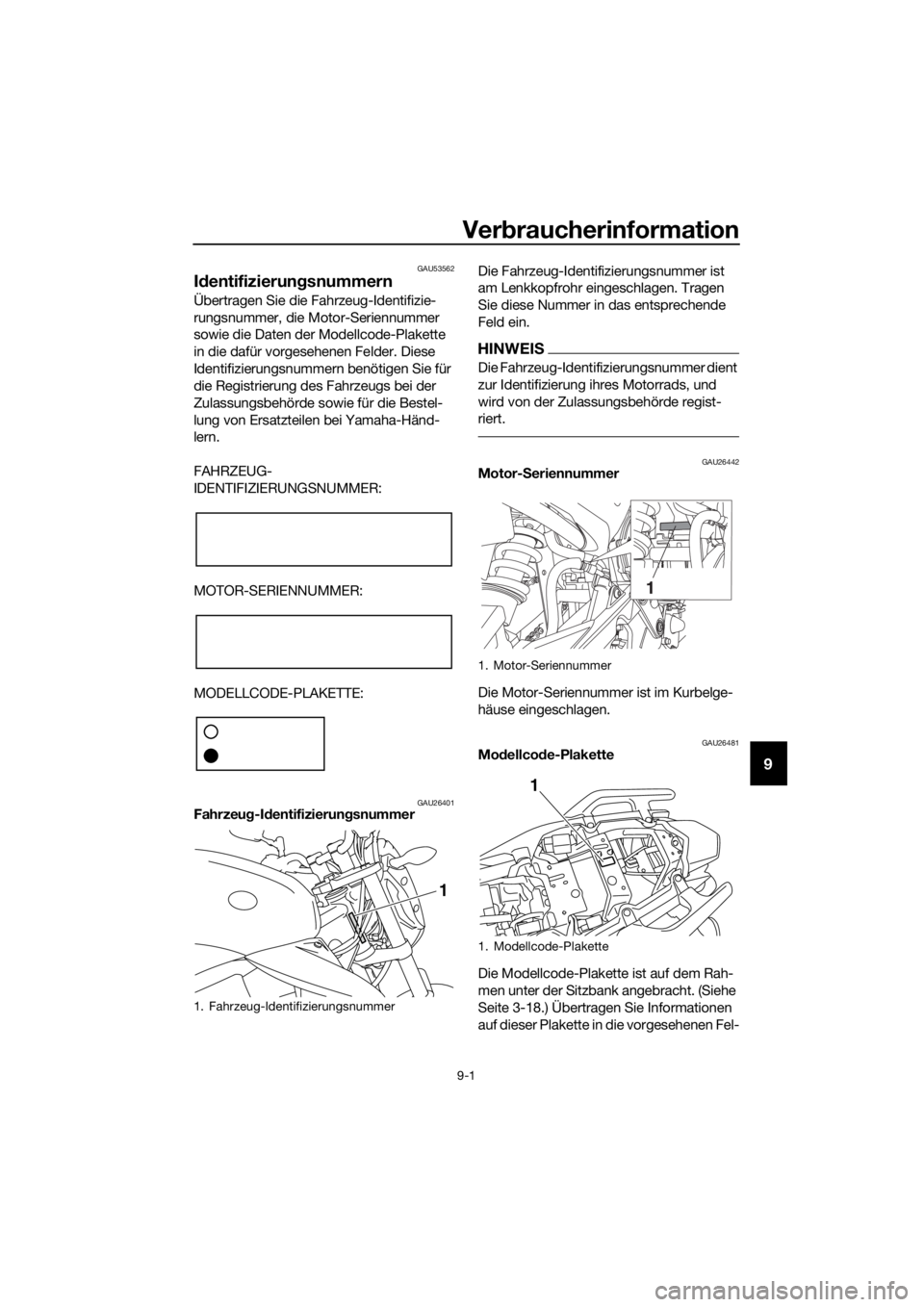

Id entifizierun gsnummern
Übertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401Fahrzeug -Identifizierun gsnummer Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442Motor-
Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26481Mo dellco de-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-18.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen Fel-
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
UB61G1G0.book Page 1 Wednesday, September 16, 2015 8:52 AM

Verbraucherinformation
9-2
9
der. Diese Informationen benötigen Sie zur
Ersatzteil-Bestellung bei Ihrem Yamaha-
Händler.
UB61G1G0.book Page 2 Wednesday, September 16, 2015 8:52 AM
