Regelmäßi ge Wartun g un d Einstellun g
6-45
6
GAU67970

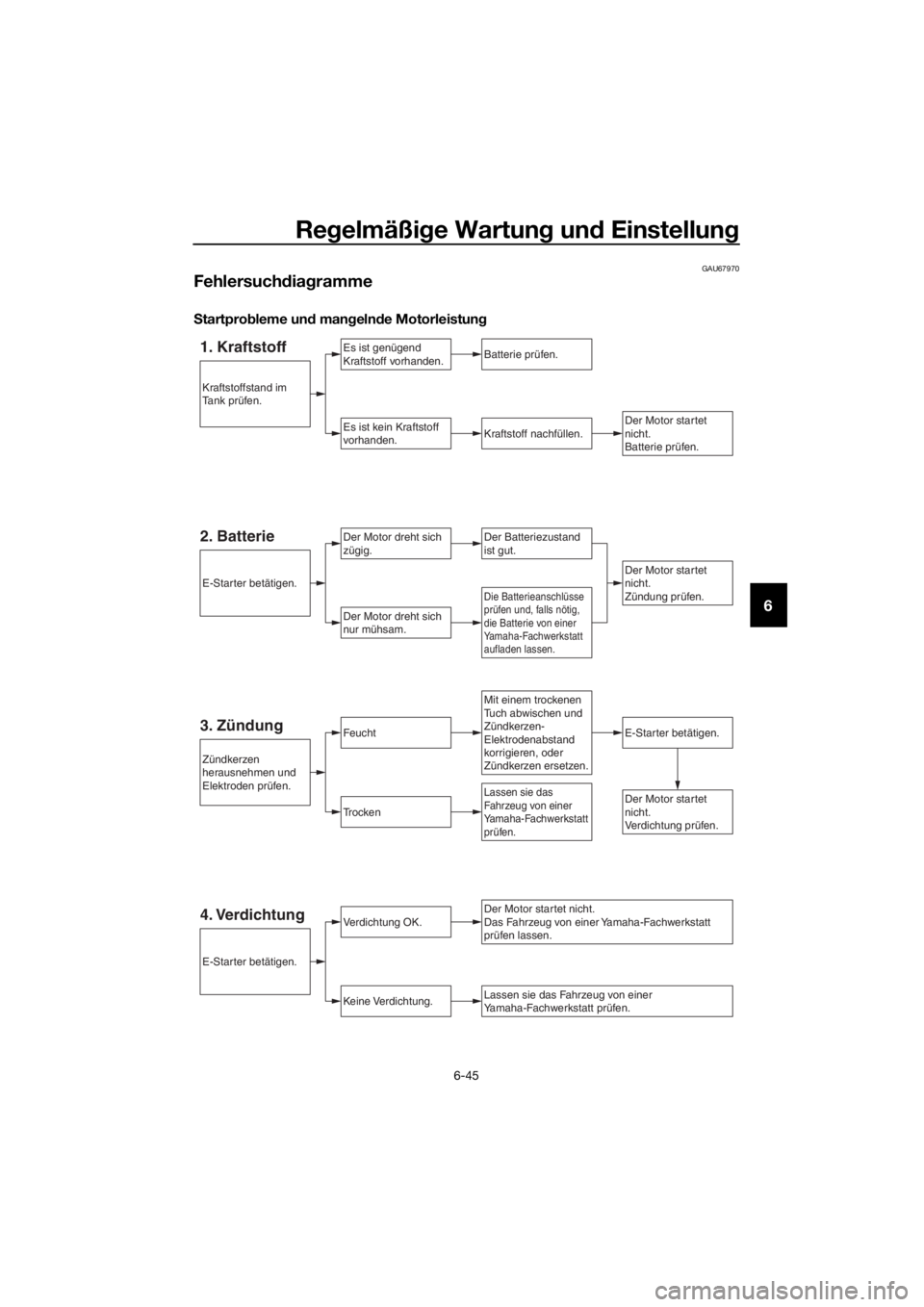

Fehlersuchd iagramme
S tartpro bleme und mangeln de Motorleistun g
1. KraftstoffEs ist genügend
Kraftstoff vorhanden.
Es ist kein Kraftstoff
vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor dreht sich
zügig.
Der Motor dreht sich
nur mühsam.
Der Motor startet
nicht.
Batterie prüfen.
Mit einem trockenen
Tuch abwischen und
Zündkerzen-
Elektrodenabstand
korrigieren, oder
Zündkerzen ersetzen.
Die Batterieanschlüsse
prüfen und, falls nötig,
die Batterie von einer
Yamaha-Fachwerkstatt
aufladen lassen.
2. BatterieDer Batteriezustand
ist gut.
Der Motor startet
nicht.
Zündung prüfen.
3. ZündungFeuchtE-Starter betätigen.
Trocken
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen lassen.
Lassen sie das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
Der Motor startet
nicht.
Verdichtung prüfen.Lassen sie das
Fahrzeug von einer
Yamaha-Fachwerkstatt
prüfen.
Zündkerzen
herausnehmen und
Elektroden prüfen.
E-Starter betätigen.
E-Starter betätigen.
Kraftstoffstand im
Tank prüfen.
4. Verdichtung
UB61G1G0.book Page 45 Wednesday, September 16, 2015 8:52 AM

Regelmäßi ge Wartun g un d Einstellun g
6-46
6

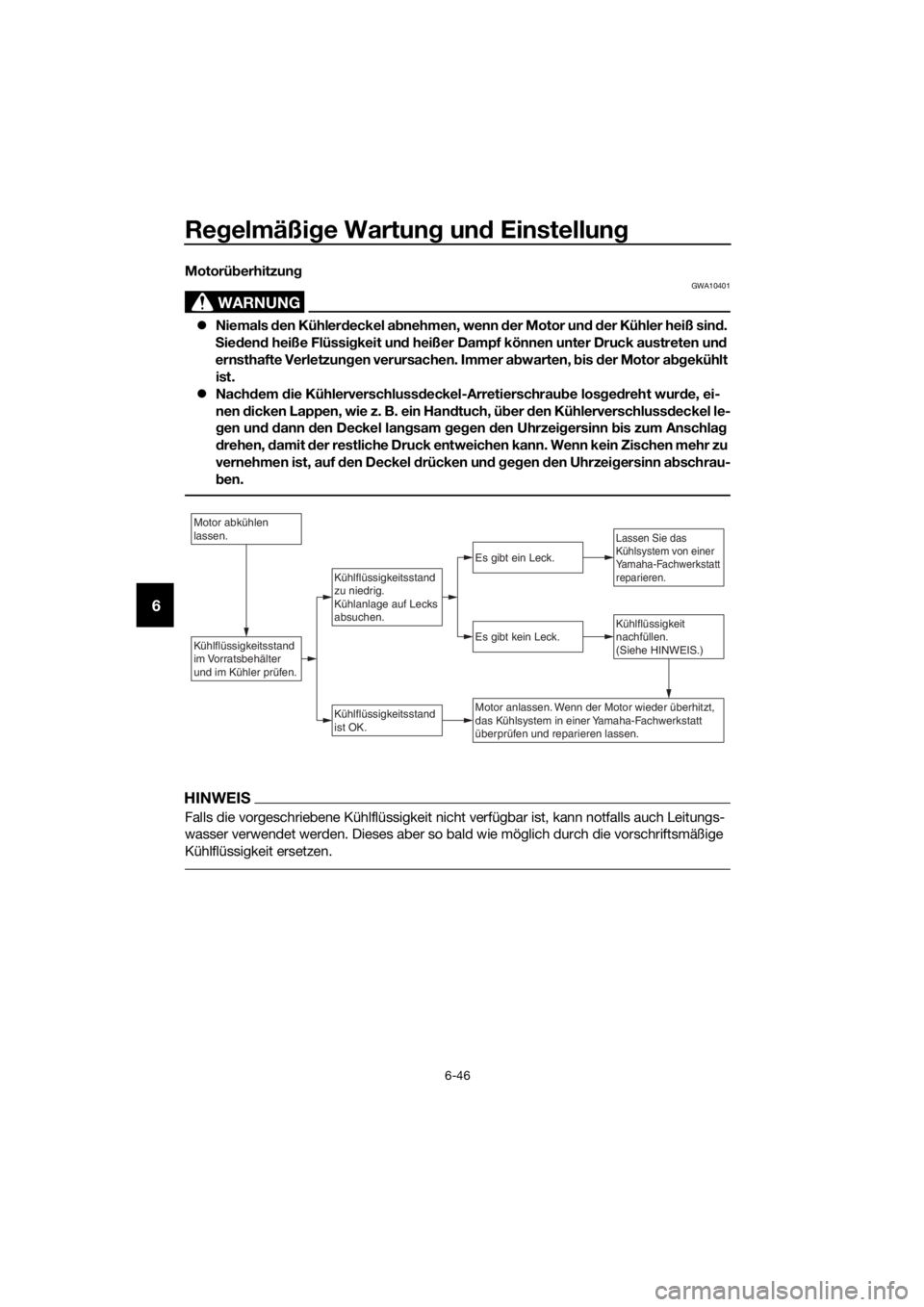

Motorüberhitzun g
WARNUNG
GWA10401
Niemals den Kühler deckel ab nehmen, wenn der Motor un d d er Kühler heiß sin d.
S ie den d heiße Flüssi gkeit un d heißer Dampf können unter Druck austreten un d
ernsthafte Verletzun gen verursachen. Immer a bwarten, bis der Motor abgekühlt
ist.
 Nach dem die Kühlerverschluss deckel-Arretierschrau be los ged reht wur de, ei-
nen dicken Lappen, wie z. B. ein Han dtuch, üb er den Kühlerverschluss deckel le-
g en un d d ann den Deckel lan gsam geg en den Uhrzei gersinn bis zum Anschla g
d rehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu
vernehmen ist, auf den Deckel d rücken und g eg en
d en
Uhrzeigersinn a bschrau-
b en.
HINWEIS
Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungs-
wasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige
Kühlflüssigkeit ersetzen.
Motor abkühlen
lassen.
Kühlflüssigkeitsstand
im Vorratsbehälter
und im Kühler prüfen.
Kühlflüssigkeit
nachfüllen.
(Siehe HINWEIS.)
Kühlflüssigkeitsstand
ist OK.
Es gibt kein Leck.
Es gibt ein Leck.
Kühlflüssigkeitsstand
zu niedrig.
Kühlanlage auf Lecks
absuchen.
Lassen Sie das
Kühlsystem von einer
Yamaha-Fachwerkstatt
reparieren.
Motor anlassen. Wenn der Motor wieder überhitzt,
das Kühlsystem in einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
UB61G1G0.book Page 46 Wednesday, September 16, 2015 8:52 AM

Pflege und La gerun g d es Motorra ds
7-1
7
GAU37834
Vorsicht bei Mattfar ben
ACHTUNG
GCA15193
Eini ge Mo delle sin d mit mattfar big en
Bauteilen aus gestattet. Vor d er Reini-
g un g d es Fahrzeu gs sollten S ie einen
Yamaha-Fachhän dler bezü glich ver-
wen dbarer Reini gun gsmittel zu Rate
ziehen. Wer den Bürsten, scharfe Chemi-
kalien o der Reini gun gsmittel zum S äu-
b ern dieser Bauteile benutzt, können
d iese verkratzt o der beschäd ig t wer den.
Auch Wachs sollte nicht auf mattfar big e
Bauteile auf getra gen wer den.
GAU26015
Pfle ge
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet wer-
den, sind die Bauteile nicht korrosionssi-
cher. Während bei Automobilen beispiels-
weise ein korrodierter Auspuff unbeachtet
bleibt, fallen schon kleine Rostansätze an
der Motorrad-Auspuffanlage unangenehm
auf. Regelmäßige, richtige Pflege ist nicht
nur eine Bedingung für Garantieansprüche,
sondern Ihr Motorrad wird auch besser
aussehen, länger leben und optimale Leis-
tungen erbringen.
Vor bereitun g für d ie Reini gun g
1. Die Schalldämpferöffnung abkühlen lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich der Zündkerzenstecker,
fest sitzen.
3. Auf stark verschmutzte Stellen, die z. B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Kettenräder, die
Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reini gung
ACHTUNG
GCA10773
 Stark säurehalti ge Rad reiniger, be-
son ders an S peichenrä dern, ver-
mei den. Wer den solche Prod ukte
für schwer zu entfernen de Ver-
schmutzun gen verwen det, d as Rei-
ni gun gsmittel nicht län ger als vor-
g eschrie ben auf d er betroffenen
UB61G1G0.book Page 1 Wednesday, September 16, 2015 8:52 AM

Pflege und La gerung d es Motorra ds
7-2
7
S telle lassen. Die b ehandelten Teile
un bed in gt sehr g ut mit Wasser spü-
len, sofort a btrocknen un d an-
schließen d mit einem Korrosions-
schutz versehen.
 Unsach gemäße Reini gung kann
Plastikteile (wie Verklei dung steile,
A bdeckun gen, Win dschutzschei-
b en, Streuschei ben, Instrumenten-
b eleuchtun g usw.) un d d ie Schall-
d ämpfer b eschädig en.
Ausschließlich weiche, sau bere Tü-
cher o der Schwämme mit Wasser
verwen den, um Plastikteile zu reini-
g en. Wenn sich die Plastikteile mit
Wasser allein nicht g ründlich genu g
reini gen lassen, kann ein ver dünn-
tes, mild es Reinigun gsm ittel zu-
sa

mmen mit Wasser verwen det
wer den. Da Reini gung smittel Plas-
tikteile an greifen können, müssen
alle Reste d es Reinigun gsmittels
mit sehr viel Wasser a bgespült wer-
d en.
 Niemals scharfe Chemikalien für
Plastikteile verwen den. Niemals fol-
g en de Mittel b zw. einen mit d iesen
Mitteln an gefeuchteten Lappen
o der Schwamm benutzen: alkali-
sche o der stark säurehalti ge Reini-
g un gsmittel, Lösun gsmittel, Ben-
zin, Rostschutz- o der
-entfernung smittel, Brems- o der
Kühlflüssi gkeit, Batteriesäure.
 Niemals Hoch druck-Waschanla gen
o der Dampfstrahlreini ger verwen-
d en, da diese das Einsickern von
Wasser un d d amit eine Verschlech-
terun g in d en fol gen den

Bereichen
verursachen: Dichtun gen (von Rä-
d ern, Schwin gla gern, Ga beln un d
Bremsen), elektrische Bestan dteile
( S tecker, Ver bin dun gen, Instrumen-
te, Schalter un d Lichter), Ent- un d
Belüftung sschläuche. 
Für Motorrä der, die mit einer Win d-
schutzschei be aus gestattet sin d:
Keine starken Reini ger o der harten
S chwämme verwen den, da sie Teile
a b stumpfen o der verkratzen wer-
d en. Eini ge Plastikreini gun gsmittel
könnten auf der Win dschutzschei-
b e Kratzer hinterlassen. Das Pro-
d ukt an einer nicht im Blickfel d lie-
g en den Stelle der
Win dsc hutzschei
be t
esten, ob es
S cheuerspuren hinterlässt. Ist die
Win dschutzschei be verkratzt, nach
d em Waschen ein Plastikpoliermit-
tel verwen den.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreut wurden oder in Küstennä-
he
Da Meeressalz und Streusalz in Verbindung
mit Wasser extrem korrosiv wirken, führen
Sie bitte nach jeder Fahrt in Regen, Küsten-
nähe oder auf gestreuten Straßen folgende
Schritte durch.
HINWEIS
Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden
sein.
1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
UB61G1G0.book Page 2 Wednesday, September 16, 2015 8:52 AM

Pflege und La gerun g d es Motorra ds
7-3
7
ACHTUNG: Kein warmes Wasser
verwen den, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10792]
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metal-
loberflächen sprühen, einschließlich
verchromter und vernickelter Metal-
loberflächen.
Nach der Reini gun g
1. Das Motorrad mit einem Leder oder einem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver- chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal- reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä- chen.
8. Das Motorrad vollständig trocknen
lassen, bevor es untergestellt oder ab-
gedeckt wird.
WARNUNG
GWA11132
Verunreini gun gen auf den Bremsen o der
Reifen kann zu Kontrollverlust führen.
 Sicherstellen, dass sich we der Öl
noch Wachs auf den Bremsen o der
Reifen befin det. 
Gegeb enenfalls Bremsscheib en
und -beläg e mit Aceton od er einem
hand elsüblichen Bremsenreini ger
säu bern; Reifen mit warmem Was-
ser un d einem mil den Reini gun gs-
mittel a bwaschen. Vor Fahrten mit
höheren Geschwind ig keiten die
Bremsleistun g un d d as Fahrverhal-
ten des Motorra ds in den Kurven
testen.
ACHTUNG
GCA10801
 Wachs un d Öl stets sparsam auftra-
g en un d je glichen Ü berschuss a b-
wischen.
 Niemals Gummi- o der Kunststoff-
teile einölen b zw. wachsen, son-
d ern mit g eeigneten Pfle gemitteln
b ehan deln.
 Polituren nicht zu häufi g einsetzen,
d enn diese enthalten Schleifmittel,
d ie eine d ünne Schicht des Lackes
a b tra gen.
HINWEIS
 Produktempfehlungen erhalten Sie
bei Ihrem Yamaha-Händler.
 Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
UB61G1G0.book Page 3 Wednesday, September 16, 2015 8:52 AM

Pflege und La gerung d es Motorra ds
7-4
7
GAU26183
A bstellen
Kurzzeiti ges A bstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um es vor
Staub zu schützen. Achten Sie darauf, dass
der Motor und die Auspuffanlage kühl sind,
bevor Sie das Motorrad abdecken.
ACHTUNG
GCA10811
 Stellen Sie ein nasses Motorra d nie-
mals in eine un belüftete Gara ge
o der decken es mit einer Plane a b,
d enn dann bleib t das Wasser auf
d en Bauteilen stehen, un d d as kann
Rost bild un g zur Fol ge hab en.
 Um Korrosion zu verhin dern, feuch-
te Keller, S tälle (Anwesenheit von
Ammoniak) un d Bereiche, in denen
starke Chemikalien g elagert wer-
d en, vermei den.
S tillle gun g
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden: 1. Folgen Sie allen Anweisungen im Ab- schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und fü- gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenrin- ge, etc. vor Korrosion die folgenden
Schritte ausführen:a. Die Zündkerzenstecker abziehen und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl durch die Kerzenbohrungen ein-
füllen. c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
d ig un gen un d Verletzun gen
d urch Funken zu vermei den,
b eim Durch drehen des Motors
sicherstellen, dass die Zün dker-
zenelektrod en geer det sin d.

[GWA10952]
e. Die Zündkerzenstecker von den Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, dass bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
6-33.
UB61G1G0.book Page 4 Wednesday, September 16, 2015 8:52 AM

Pflege und La gerun g d es Motorra ds
7-5
7
HINWEIS
Notwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.
UB61G1G0.book Page 5 Wednesday, September 16, 2015 8:52 AM

Technische Daten
8-1
8
Abmessun gen:
Gesamtlänge:
2120 mm (83.5 in)
Gesamtbreite:
770 mm (30.3 in)
Gesamthöhe: 1085 mm (42.7 in)
Sitzhöhe: 785 mm (30.9 in)
Radstand:
1440 mm (56.7 in)
Bodenfreiheit: 140 mm (5.51 in)
Mindest-Wendekreis: 2.8 m (9.19 ft)
Gewicht:
Gewicht (fahrfertig):
205 kg (452 lb) (XJ6N)
210 kg (463 lb) (XJ6NA)
Motor:
Verbrennungstakt:4-Takt-
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb:
DOHC
Zylinderanordnung: In Reihe
Anzahl der Zylinder: 4-Zylinder
Hubraum:
600 cm³
Bohrung × Hub:
65.5 × 44.5 mm (2.58 × 1.75 in)
Verdichtungsverhältnis: 12.2 : 1
Startsystem:
Elektrostarter
Schmiersystem: Nasssumpfschmierung
Motoröl:
Empfohlene Marke:
YAMALUBE
SAE-Viskositätsklassen: 10W-40
Empfohlene Motorölqualität: API-Service SG oder höher, JASO-
Standard MA Motoröl-Füllmenge:
Ölwechsel:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Mit Ölfilterausbau: 2.80 L (2.96 US qt, 2.46 Imp.qt)
Füllmeng e:
Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Luftfilter:
Luftfiltereinsatz:Ölbeschichteter Papiereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Bleifreies Normalbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt):
17 L (4.5 US gal, 3.7 Imp.gal)
Davon Reserve: 3.2 L (0.84 US gal, 0.70 Imp.gal)
Kraftstoff-Einspritzun g:
Drosselklappengehäuse:
Kennzeichnung: 20SF 20 (XJ6N)
20SF 20 (XJ6NA)
20SJ 30 (XJ6N [35 kW])
20SJ 30 (XJ6NA [35 kW])
Zün dkerze(n):
Hersteller/Modell:
NGK/CR9E
Zündkerzen-Elektrodenabstand: 0.7–0.8 mm (0.028–0.031 in)
Kupplun g:
Kupplungsbauart:
Nass, Mehrscheiben
Antrie bsstran g:
Primäruntersetzungsverhältnis:
1.955 (86/44)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis: 2.875 (46/16)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebeabstufung: 1. Gang:
2.846 (37/13)
UB61G1G0.book Page 1 Wednesday, September 16, 2015 8:52 AM
