2016 YAMAHA VMAX Betriebsanleitungen (in German)

Technische Daten
8-2
8
2. Gang:1.810 (38/21)
3. Gang: 1.400 (35/25)
4. Gang:
1.115 (29/26)
5. Gang: 0.935 (29/31)
Fahr gestell:Rahmenbauart:
Unten offener Zentralrohrrahmen
Lenkkopfwinkel: 31.0 Grad
Nachlauf: 148 mm (5.8 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70R18M/C 59V
Hersteller/Typ:
BRIDGESTONE/BT028F GHinterreifen:Ausführung: Schlauchlos-Reifen
Dimension:
200/50R18M/C 76V
Hersteller/Typ: BRIDGESTONE/BT028R GZula dun g:Max. Gesamtzuladung:
190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluft druck ( bei kaltem Reifen):Bis zu 90 kg (198 lb) Zuladung:
Vorn:250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
90 kg (198 lb) Zuladung - maximale Zuladung:
Vorn:250 kPa (2.50 kgf/cm2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)Vor derra d:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT3.50Hinterra d:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT6.00Vor derra dbremse:Bauart:
Hydraulisch betätigte
Doppelscheibenbremse
Empfohlene Flüssigkeit: DOT 4Hinterra dbremse:Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit: DOT 4
Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder:
Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg: 120 mm (4.7 in)Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
Feder: Spiralfeder
Stoßdämpfer:
Gashydraulischer Dämpfer
Federweg: 110 mm (4.3 in)Elektrische Anlag e:Bordnetzspannung:
12 V
Zündsystem: TCI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:
YTZ14S
Spannung, Kapazität: 12 V, 11.2 Ah (10 HR)Scheinwerfer:Lampenart:
Halogenlampe
U2CEG1G0.book Page 2 Tuesday, November 10, 2015 1:35 PM

Technische Daten
8-3
8
Lampenleistung × Anzahl:Scheinwerfer:
H4, 60.0 W/55.0 W x 1
Bremslicht/Rücklicht:
LED
Blinklicht vorn: 10.0 W × 2
Blinklicht hinten: 10.0 W × 2
Standlicht vorn:
5.0 W × 1
Kennzeichenbeleuchtung: 5.0 W × 1
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte: LED
Ölstand-Warnleuchte: LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte: LED
Kühlflüssigkeitstemperatur-Warnleuchte: LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte: LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LED Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherun g:Hauptsicherung:
50.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung: 7.5 A
Zündungssicherung:
20.0 A
Parkleuchten-Sicherung: 7.5 A
Kühlerlüftermotor-Sicherung: 20.0 A
Nebenkühlerlüftersicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Systems: 15.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung: 15.0 A
Zusatzsicherung: 7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U2CEG1G0.book Page 3 Tuesday, November 10, 2015 1:35 PM

Verbraucherinformation
9-1
9
GAU53562
Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:

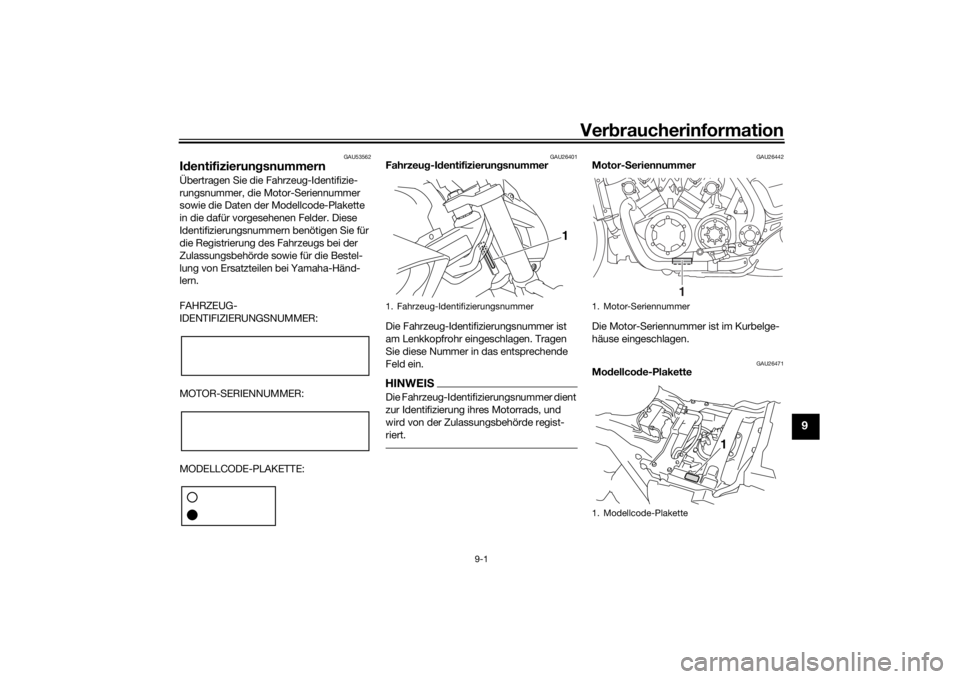

GAU26401
Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26471
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
U2CEG1G0.book Page 1 Tuesday, November 10, 2015 1:35 PM

Verbraucherinformation
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-26.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.U2CEG1G0.book Page 2 Tuesday, November 10, 2015 1:35 PM

10-1
10
Index
AAbblendschalter ................................... 3-18
ABS....................................................... 3-21
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-6
Achsantriebsöl ...................................... 6-14
Anzeigeleuchte des
Wegfahrsperren-Systems .................... 3-6BBatterie ................................................. 6-30
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe, auswechseln .................. 6-37
Blinkerschalter ...................................... 3-18
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-27
Bremsflüssigkeitsstand, prüfen ............ 6-25
Bremslicht/Rücklicht ............................ 6-37
Bremslichtschalter ................................ 6-24
Brems- und Kupplungsflüssigkeit, wechseln ............................................ 6-26EEinfahrvorschriften.................................. 5-3
EXUP-System ....................................... 3-32FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-29
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel..................................... 3-21
Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-27
Fußschalthebel ..................................... 3-20
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-27HHandbremshebel.................................. 3-20
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-28
Hupenschalter ...................................... 3-18IIdentifizierungsnummern ........................ 9-1KKatalysatoren ....................................... 3-25
Kennzeichenbeleuchtungs-Lampe,
wechseln ............................................ 6-38
Kontrollleuchten und Warnleuchten ....... 3-4
Kraftstoff .............................................. 3-24
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............................... 3-25
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-16
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-5
Kupplungshebel .......................... 3-19, 6-23LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen ...................... 6-20
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-18
Lenkung, prüfen ................................... 6-29
Lichthupenschalter............................... 3-18
Luftfiltereinsatz ..................................... 6-19MModellcode-Plakette .............................. 9-1
Motor anlassen ...................................... 5-1 Motoröl und Ölfilterpatrone .................. 6-11
Motorrad aufbocken ............................. 6-39
Motor-Seriennummer ............................. 9-1
Motorstoppschalter .............................. 3-18
Motorstörungs-Warnleuchte................... 3-5
Multifunktionsanzeige ............................. 3-8
OÖlstand-Warnleuchte.............................. 3-4PParken..................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-30
Reifen.................................................... 6-21
Reserve-Warnleuchte ............................. 3-5SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte ............. 3-6
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen .............................. 6-24
Scheinwerferlampe, auswechseln ........ 6-35
Schwingen-Drehpunkte, schmieren ..... 6-28
Seitenständer........................................ 3-32
Seitenständer, prüfen und
schmieren ........................................... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-33
Sitzbank ................................................ 3-26
Spanngurt-Halterungen ........................ 3-31
Spiel des Gasdrehgriffs, prüfen ............ 6-20
Spiel des Handbremshebels, prüfen .... 6-24
Standlichtlampe, auswechseln ............. 6-36
Starterschalter ...................................... 3-18
U2CEG1G0.book Page 1 Tuesday, November 10, 2015 1:35 PM

Index
10-2
10
System der Wegfahrsperre ..................... 3-1TTachometer ............................................. 3-7
Tankverschluss ..................................... 3-22
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-28
Teleskopgabel, prüfen .......................... 6-29VVentilspiel.............................................. 6-20
Verkleidungsteil und Abdeckungen,
abnehmen und montieren .................... 6-8
Vorsicht bei Mattfarben .......................... 7-1WWarnblinkschalter ................................. 3-18
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen............................... 6-10
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System............... 3-33
U2CEG1G0.book Page 2 Tuesday, November 10, 2015 1:35 PM

U2CEG1G0.book Page 3 Tuesday, November 10, 2015 1:35 PM

DIC183
AUF RECYCLINGPAPIER GEDRUCKT
Originalbetriebsanleitung
PRINTED IN JAPAN2015.11-0.3×1 CR (G)
