Funktionen der Instru mente un d Be dienun gselemente
3-10
3
 Sobald ein Gang eingelegt wird, wer-
den alle vorgenommenen Einstellun-
gen gespeichert, der Auswahlmodus
wird beendet und alle Bildschirme zei-
gen im Normalmodus an.
 Je nach Bildschirm werden durch
Drücken des Rückstellknopfes “RE-
SET” die Einstellungen gespeichert
oder es wird der Auswahlmodus be-
endet, um wieder im Normalmodus
anzuzeigen.Den Wahlknopf “SELECT” und den Rück-
stellknopf “RESET” drei Sekunden lang ge-
drückt halten, um in den Auswahlmodus zu
wechseln.
Die folgenden Einstellungen/Anpassungen
können in diesem Modus vorgenommen
werden:
 Helligkeit
 Schaltzeitpunkt-Anzeigeleuchte
 Uhr
 Stoppuhr
 Countdown-Uhr
 Systemstatus
 Wartungszähler
HINWEISZur Rückkehr in den Normalmodus den
Wahlknopf “SELECT” drücken, um zu “ ”
zu scrollen, danach den Rückstellknopf
“RESET” drücken.Anpassung der HelligkeitMit dieser Funktion kann die Helligkeit des
Drehzahlmessers und des Geschwindig-
keitsmessers (“Meter panel”), der Dreh-
zahlmesser-Nadel (“Needle”) und der Mul-
tifunktionsanzeige (“Display”) angepasst
werden.
1. Den Wahlknopf “SELECT” drücken, um “Brightness” auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken, danach den Wahlknopf
“SELECT” drücken, um durch die
Funktionen zu scrollen und eine Aus-
wahl hervorzuheben. 3. Den Rückstellknopf “RESET” drü-
cken; die Segmente des Helligkeits-
pegels für die ausgewählte Funktion
beginnen zu blinken.
4. Den Wahlknopf “SELECT” drücken,
um den gewünschten Helligkeitspegel
auszuwählen.
5. Den Rückstellknopf “RESET” drü-
cken, um den Helligkeitspegel zu
übernehmen.
6. Den Wahlknopf “SELECT” drücken,
um zu “ ” zu scrollen, danach den
Rückstellknopf “RESET” drücken, um
zum vorherigen Menü zurückzukeh-
ren.
Einstellungen der Schaltzeitpunkt-Anzeige-
leuchte auswählen1. Schaltzeitpunkt-Anzeigeleuchte
1
U2CEG1G0.book Page 10 Tuesday, November 10, 2015 1:35 PM

Funktionen der Instru mente un d Be dienun gselemente
3-11
3
Mit dieser Funktion können Sie wählen, ob
die Schaltzeitpunkt-Anzeigeleuchte akti-
viert werden soll oder nicht und ob sie bei
Aktivierung blinken oder kontinuierlich
leuchten soll.

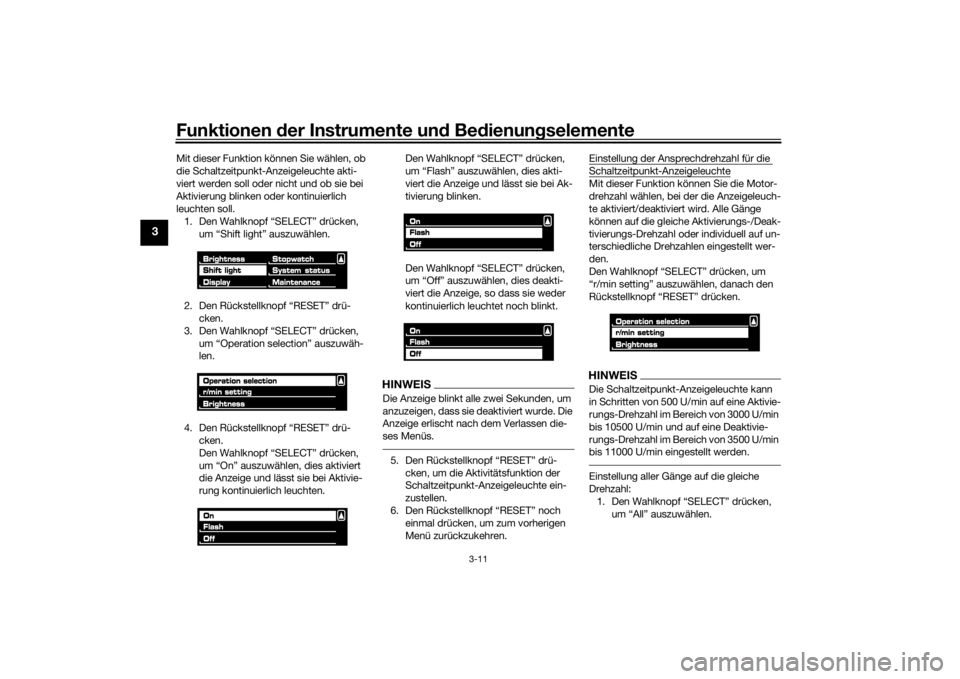

1. Den Wahlknopf “SELECT” drücken, um “Shift light” auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken.
3. Den Wahlknopf “SELECT” drücken, um “Operation selection” auszuwäh-
len.
4. Den Rückstellknopf “RESET” drü- cken.
Den Wahlknopf “SELECT” drücken,
um “On” auszuwählen, dies aktiviert
die Anzeige und lässt sie bei Aktivie-
rung kontinuierlich leuchten. Den Wahlknopf “SELECT” drücken,
um “Flash” auszuwählen, dies akti-
viert die Anzeige und lässt sie bei Ak-
tivierung blinken.
Den Wahlknopf “SELECT” drücken,
um “Off” auszuwählen, dies deakti-
viert die Anzeige, so dass sie weder
kontinuierlich leuchtet noch blinkt.
HINWEISDie Anzeige blinkt alle zwei Sekunden, um
anzuzeigen, dass sie deaktiviert wurde. Die
Anzeige erlischt nach dem Verlassen die-
ses Menüs.5. Den Rückstellknopf “RESET” drü-
cken, um die Aktivitätsfunktion der
Schaltzeitpunkt-Anzeigeleuchte ein-
zustellen.
6. Den Rückstellknopf “RESET” noch einmal drücken, um zum vorherigen
Menü zurückzukehren. Einstellung der Ansprechdrehzahl für die
Schaltzeitpunkt-AnzeigeleuchteMit dieser Funktion können Sie die Motor-
drehzahl wählen, bei der die Anzeigeleuch-
te aktiviert/deaktiviert wird. Alle Gänge
können auf die gleiche Aktivierungs-/Deak-
tivierungs-Drehzahl oder individuell auf un-
terschiedliche Drehzahlen eingestellt wer-
den.
Den Wahlknopf “SELECT” drücken, um
“r/min setting” auszuwählen, danach den
Rückstellknopf “RESET” drücken.HINWEISDie Schaltzeitpunkt-Anzeigeleuchte kann
in Schritten von 500 U/min auf eine Aktivie-
rungs-Drehzahl im Bereich von 3000 U/min
bis 10500 U/min und auf eine Deaktivie-
rungs-Drehzahl im Bereich von 3500 U/min
bis 11000 U/min eingestellt werden.Einstellung aller Gänge auf die gleiche
Drehzahl:

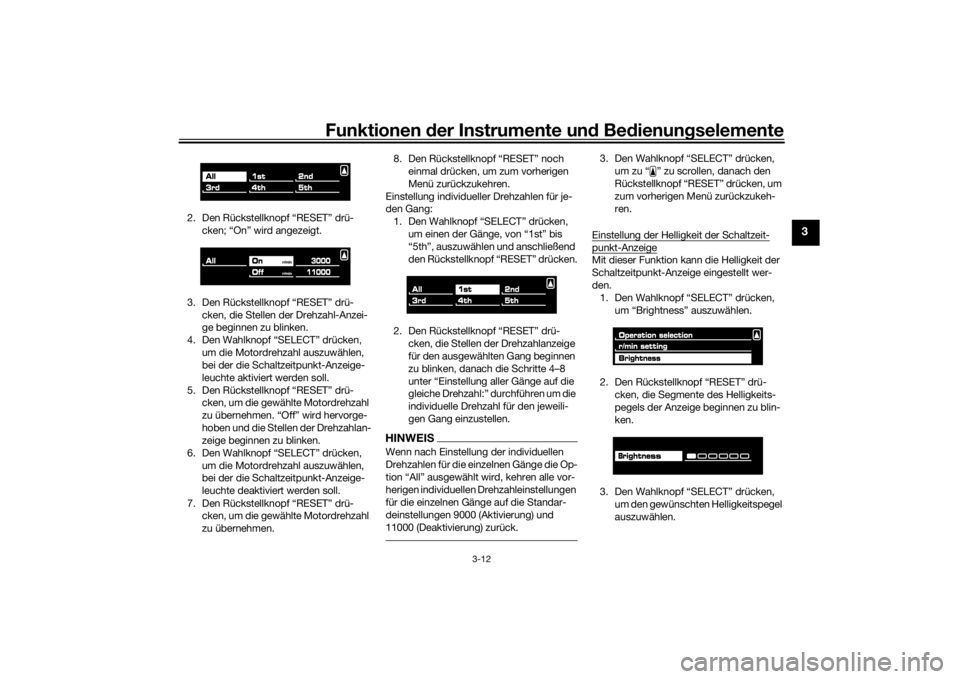

1. Den Wahlknopf “SELECT” drücken, um “All” auszuwählen.
U2CEG1G0.book Page 11 Tuesday, November 10, 2015 1:35 PM

Funktionen der Instru mente un d Be dienun gselemente
3-12
3
2. Den Rückstellknopf “RESET” drü-
cken; “On” wird angezeigt.
3. Den Rückstellknopf “RESET” drü- cken, die Stellen der Drehzahl-Anzei-
ge beginnen zu blinken.
4. Den Wahlknopf “SELECT” drücken, um die Motordrehzahl auszuwählen,
bei der die Schaltzeitpunkt-Anzeige-
leuchte aktiviert werden soll.
5. Den Rückstellknopf “RESET” drü- cken, um die gewählte Motordrehzahl
zu übernehmen. “Off” wird hervorge-
hoben und die Stellen der Drehzahlan-
zeige beginnen zu blinken.
6. Den Wahlknopf “SELECT” drücken, um die Motordrehzahl auszuwählen,
bei der die Schaltzeitpunkt-Anzeige-
leuchte deaktiviert werden soll.
7. Den Rückstellknopf “RESET” drü- cken, um die gewählte Motordrehzahl
zu übernehmen. 8. Den Rückstellknopf “RESET” noch
einmal drücken, um zum vorherigen
Menü zurückzukehren.
Einstellung individueller Drehzahlen für je-
den Gang: 1. Den Wahlknopf “SELECT” drücken, um einen der Gänge, von “1st” bis
“5th”, auszuwählen und anschließend
den Rückstellknopf “RESET” drücken.
2. Den Rückstellknopf “RESET” drü- cken, die Stellen der Drehzahlanzeige
für den ausgewählten Gang beginnen
zu blinken, danach die Schritte 4–8
unter “Einstellung aller Gänge auf die
gleiche Drehzahl:” durchführen um die
individuelle Drehzahl für den jeweili-
gen Gang einzustellen.
HINWEISWenn nach Einstellung der individuellen
Drehzahlen für die einzelnen Gänge die Op-
tion “All” ausgewählt wird, kehren alle vor-
herigen individuellen Drehzahleinstellungen
für die einzelnen Gänge auf die Standar-
deinstellungen 9000 (Aktivierung) und
11000 (Deaktivierung) zurück.
3. Den Wahlknopf “SELECT” drücken, um zu “ ” zu scrollen, danach den
Rückstellknopf “RESET” drücken, um
zum vorherigen Menü zurückzukeh-
ren.
Einstellung der Helligkeit der Schaltzeit-punkt-AnzeigeMit dieser Funktion kann die Helligkeit der
Schaltzeitpunkt-Anzeige eingestellt wer-
den. 1. Den Wahlknopf “SELECT” drücken,
um “Brightness” auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken, die Segmente des Helligkeits-
pegels der Anzeige beginnen zu blin-
ken.
3. Den Wahlknopf “SELECT” drücken, um den gewünschten Helligkeitspegel
auszuwählen.
U2CEG1G0.book Page 12 Tuesday, November 10, 2015 1:35 PM

Funktionen der Instru mente un d Be dienun gselemente
3-13
3
4. Den Rückstellknopf “RESET” drü-
cken, um den Helligkeitspegel zu
übernehmen.
5. Den Rückstellknopf “RESET” drü- cken, um zum vorherigen Menü zu-
rückzukehren.
6. Den Wahlknopf “SELECT” drücken, um zu “ ” zu scrollen, danach den
Rückstellknopf “RESET” drücken.
Jetzt können Sie eine andere Option
im Menü wählen.

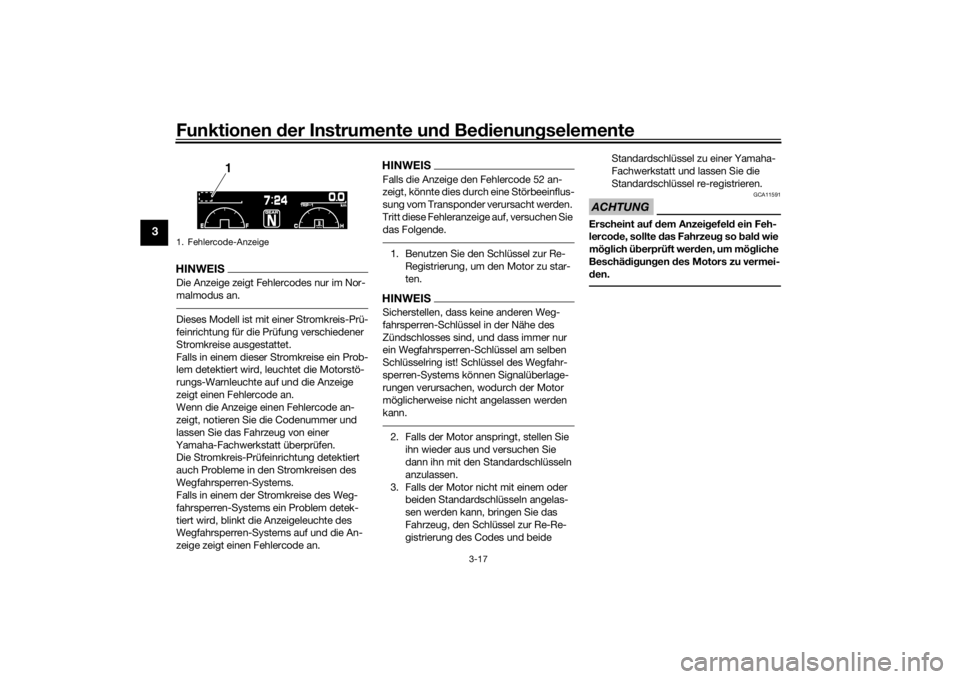

Einstellung der Uhr1. Den Wahlknopf “SELECT” drücken, um “Display” auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken; der folgende Bildschirm wird
angezeigt.
3. Den Rückstellknopf “RESET” drü- cken, die Stellen der Stunden-Anzeige
beginnen zu blinken. 4. Den Wahlknopf “SELECT” drücken,
um die Stundenanzeige schrittweise
zu verändern.
5. Den Rückstellknopf “RESET” drü- cken, die Stellen der Minuten-Anzeige
beginnen zu blinken.
6. Den Wahlknopf “SELECT” drücken, um die Minutenanzeige schrittweise
zu verändern.
7. Den Rückstellknopf “RESET” drü- cken, um die Uhr zu starten.
8. Den Rückstellknopf “RESET” noch einmal drücken, um zum vorherigen
Menü zurückzukehren.
Zurücksetzen aller Helligkeits- und Schalt-
zeitpunkt-AnzeigefunktionenHiermit werden alle Einstellungen zurück-
gesetzt, die an den Helligkeits- und Schalt-
zeitpunkt-Anzeigefunktionen vorgenom-
men wurden. 1. Den Wahlknopf “SELECT” drücken, um “Display” auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken.
3. Den Wahlknopf “SELECT” drücken, um “All reset” auszuwählen. 4. Den Rückstellknopf “RESET” und
dann den Wahlknopf “SELECT” drü-
cken, um “Yes” auszuwählen.
5. Den Rückstellknopf “RESET” drü- cken, um alle Helligkeits- und Schalt-
zeitpunkt-Anzeigewerte auf die
Werkseinstellungen zurückzusetzen.
Die Anzeige kehrt in den Normalmo-
dus zurück.
HINWEISUm weitere Einstellungen der Multifunkti-
onsanzeige vorzunehmen, den Wahlknopf
“SELECT” und den Rückstellknopf “RE-
SET” drei Sekunden lang gedrückt halten,
um wieder in den Auswahlmodus zurück-
zukehren.Benutzung der StoppuhrDie Stoppuhr kann wie folgt aktiviert wer-
den.
U2CEG1G0.book Page 13 Tuesday, November 10, 2015 1:35 PM

Funktionen der Instru mente un d Be dienun gselemente
3-14
3
1. Den Wahlknopf “SELECT” drücken,
um “Stopwatch” auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken.
3. Den Wahlknopf “SELECT” drücken, um “Stopwatch” auszuwählen.
4. Den Rückstellknopf “RESET” drü- cken.
Die Multifunktionsanzeige wechselt in
den Normalmodus und anstelle der
Uhr wird jetzt die Stoppuhr angezeigt.
5. Den Wahlknopf “SELECT” drücken, um die Stoppuhr zu starten.
6. Den Starterschalter “ ” oder den Wahlschalter “SELECT” drücken, um
die Stoppuhr zu stoppen. 7. Den Rückstellknopf “RESET” drü-
cken, um die Stoppuhr zurückzustel-
len.
HINWEISWenn eine Minute lang weder der
Wahlknopf “SELECT” noch der Rück-
stellknopf “RESET” gedrückt wird,
wechselt der Bildschirm automatisch
in den Normalmodus.
 Wird der Rückstellknopf “RESET”
zwei Sekunden lang gedrückt, wech-
selt der Bildschirm in den Normalmo-
dus.
 Um weitere Einstellungen der Multi-
funktionsanzeige vorzunehmen, den
Wahlknopf “SELECT” und den Rück-
stellknopf “RESET” drei Sekunden
lang gedrückt halten, um wieder in
den Auswahlmodus zurückzukehren.Benutzung der Countdown-UhrDie Countdown-Uhr kann wie folgt aktiviert
werden.
1. Den Wahlknopf “SELECT” drücken, um “Stopwatch” auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken.
3. Den Wahlknopf “SELECT” drücken,
um “Countdown” auszuwählen. 4. Den Rückstellknopf “RESET” drü-
cken. Die Multifunktionsanzeige
wechselt in den Normalmodus, an-
stelle der Uhr wird jetzt die Stoppuhr
angezeigt und die Ganganzeige
wechselt auf Anzeige der Countdown-
Uhr.
5. Den Wahlknopf “SELECT” drücken oder einen Gang einlegen und die
Countdown-Uhr beginnt von “5” ab-
wärts zu zählen. Gleichzeitig blinkt die
Schaltzeitpunkt-Anzeigeleuchte ent-
sprechend der angezeigten Zahl (d.h.
wenn “5” angezeigt wird, blinkt die
Anzeigeleuchte fünf Mal, wenn “4” an-
gezeigt wird, blinkt die Anzeigeleuchte
vier Mal, etc.). Die Stoppuhr beginnt
ab dem Moment zu zählen, an dem
die Countdown-Uhr zu zählen aufhört.
6. Den Starterschalter “ ” oder den
Wahlschalter “SELECT” drücken, um
die Countdown-Uhr zu stoppen.
U2CEG1G0.book Page 14 Tuesday, November 10, 2015 1:35 PM

Funktionen der Instru mente un d Be dienun gselemente
3-15
3
7. Den Rückstellknopf “RESET” drü-
cken, um die Countdown-Uhr und die
Stoppuhr zurückzustellen.
8. Die Schritte 5–7 wiederholen oder
noch einmal den Rückstellknopf “RE-
SET” zwei Sekunden lang drücken,
um in den Normalmodus zu wechseln.HINWEISBevor Sie weitere Einstellungen der Multi-
funktionsanzeige vornehmen, sicherstel-
len, dass das Getrie be in Leerlaufstel-
lun g ist, dann den Wahlknopf “SELECT”
und den Rückstellknopf “RESET” drei Se-
kunden lang gedrückt halten, um wieder in

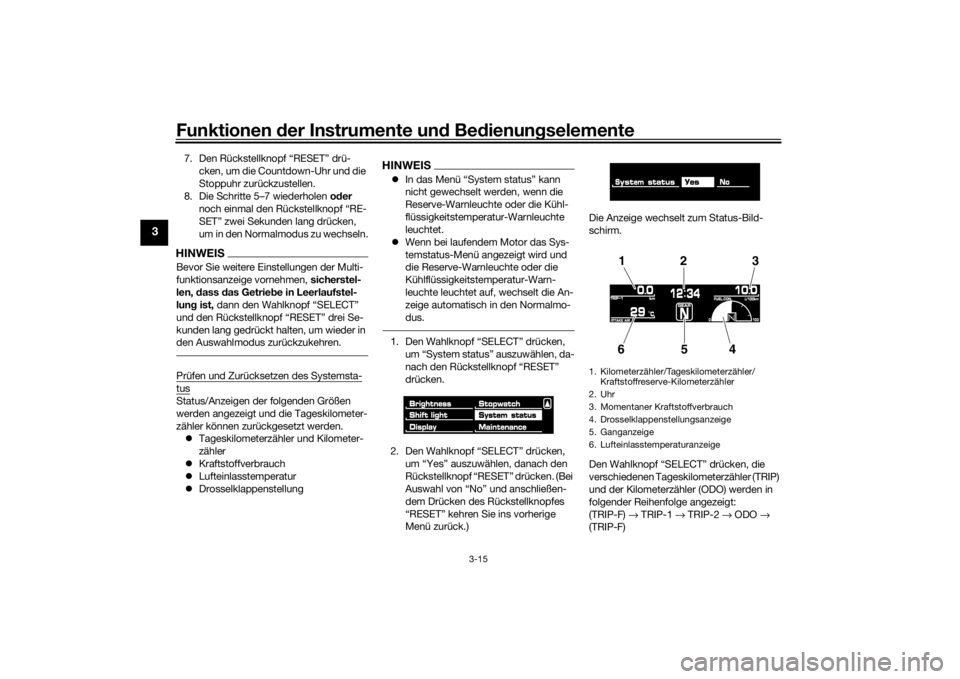

den Auswahlmodus zurückzukehren.Prüfen und Zurücksetzen des Systemsta-tusStatus/Anzeigen der folgenden Größen
werden angezeigt und die Tageskilometer-
zähler können zurückgesetzt werden.  Tageskilometerzähler und Kilometer-
zähler
 Kraftstoffverbrauch
 Lufteinlasstemperatur
 Drosselklappenstellung
HINWEISIn das Menü “System status” kann
nicht gewechselt werden, wenn die
Reserve-Warnleuchte oder die Kühl-
flüssigkeitstemperatur-Warnleuchte
leuchtet.
 Wenn bei laufendem Motor das Sys-
temstatus-Menü angezeigt wird und
die Reserve-Warnleuchte oder die
Kühlflüssigkeitstemperatur-Warn-
leuchte leuchtet auf, wechselt die An-
zeige automatisch in den Normalmo-
dus.1. Den Wahlknopf “SELECT” drücken,
um “System status” auszuwählen, da-
nach den Rückstellknopf “RESET”
drücken.
2. Den Wahlknopf “SELECT” drücken, um “Yes” auszuwählen, danach den
Rückstellknopf “RESET” drücken. (Bei
Auswahl von “No” und anschließen-
dem Drücken des Rückstellknopfes
“RESET” kehren Sie ins vorherige
Menü zurück.) Die Anzeige wechselt zum Status-Bild-
schirm.
Den Wahlknopf “SELECT” drücken, die
verschiedenen Tageskilometerzähler (TRIP)
und der Kilometerzähler (ODO) werden in
folgender Reihenfolge angezeigt:
(TRIP-F)
→ TRIP-1 → TRIP-2 → ODO →
(TRIP-F)
1. Kilometerzähler/Tageskilometerzähler/ Kraftstoffreserve-Kilometerzähler
2. Uhr
3. Momentaner Kraftstoffverbrauch
4. Drosselklappenstellungsanzeige
5. Ganganzeige
6. Lufteinlasstemperaturanzeige
12 3
654
U2CEG1G0.book Page 15 Tuesday, November 10, 2015 1:35 PM

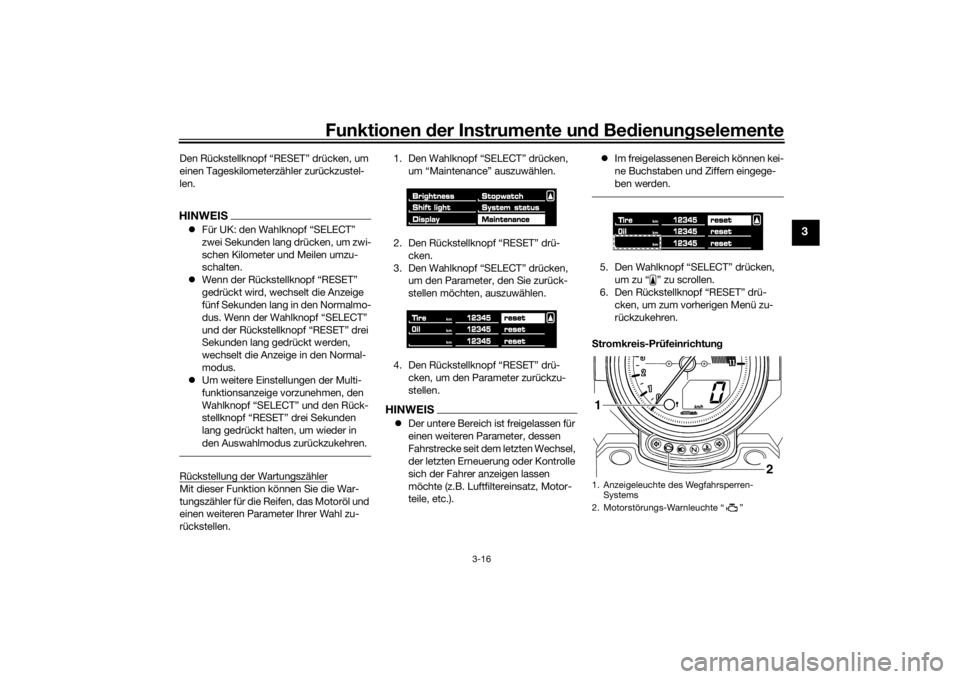

Funktionen der Instru mente un d Be dienun gselemente
3-16
3
Den Rückstellknopf “RESET” drücken, um
einen Tageskilometerzähler zurückzustel-
len.HINWEIS Für UK: den Wahlknopf “SELECT”
zwei Sekunden lang drücken, um zwi-
schen Kilometer und Meilen umzu-
schalten.
 Wenn der Rückstellknopf “RESET”
gedrückt wird, wechselt die Anzeige
fünf Sekunden lang in den Normalmo-
dus. Wenn der Wahlknopf “SELECT”
und der Rückstellknopf “RESET” drei
Sekunden lang gedrückt werden,
wechselt die Anzeige in den Normal-
modus.
 Um weitere Einstellungen der Multi-
funktionsanzeige vorzunehmen, den
Wahlknopf “SELECT” und den Rück-
stellknopf “RESET” drei Sekunden
lang gedrückt halten, um wieder in
den Auswahlmodus zurückzukehren.Rückstellung der WartungszählerMit dieser Funktion können Sie die War-
tungszähler für die Reifen, das Motoröl und
einen weiteren Parameter Ihrer Wahl zu-
rückstellen. 1. Den Wahlknopf “SELECT” drücken,
um “Maintenance” auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken.
3. Den Wahlknopf “SELECT” drücken, um den Parameter, den Sie zurück-
stellen möchten, auszuwählen.
4. Den Rückstellknopf “RESET” drü- cken, um den Parameter zurückzu-
stellen.
HINWEISDer untere Bereich ist freigelassen für
einen weiteren Parameter, dessen
Fahrstrecke seit dem letzten Wechsel,
der letzten Erneuerung oder Kontrolle
sich der Fahrer anzeigen lassen
möchte (z.B. Luftfiltereinsatz, Motor-
teile, etc.). 
Im freigelassenen Bereich können kei-
ne Buchstaben und Ziffern eingege-
ben werden.
5. Den Wahlknopf “SELECT” drücken,
um zu “ ” zu scrollen.
6. Den Rückstellknopf “RESET” drü- cken, um zum vorherigen Menü zu-
rückzukehren.
S tromkreis-Prüfeinrichtun g1. Anzeigeleuchte des Wegfahrsperren-
Systems
2. Motorstörungs-Warnleuchte “ ”
2
1
U2CEG1G0.book Page 16 Tuesday, November 10, 2015 1:35 PM

Funktionen der Instru mente un d Be dienun gselemente
3-17
3
HINWEISDie Anzeige zeigt Fehlercodes nur im Nor-
malmodus an.Dieses Modell ist mit einer Stromkreis-Prü-
feinrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Prob-
lem detektiert wird, le uchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen. Die Stromkreis-Prüfein richtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in einem der Stromkreise des Weg-
fahrsperren-Systems ein Problem detek-
tiert wird, blinkt die Anzeigeleuchte des
Wegfahrsperren-Systems auf und die An-
zeige zeigt einen Fehlercode an.
HINWEISFalls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen Sie
das Folgende.1. Benutzen Sie den Schlüssel zur Re- Registrierung, um den Motor zu star-
ten.HINWEISSicherstellen, dass keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und dass immer nur
ein Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.2. Falls der Motor anspringt, stellen Sie ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Standardschlüssel zu einer Yamaha-
Fachwerkstatt und lassen Sie die
Standardschlüssel re-registrieren.
ACHTUNG
GCA11591
Erscheint auf
dem Anzei gefel d ein Feh-
lerco de, sollte das Fahrzeu g so b ald wie
mö glich ü berprüft wer den, um mö gliche
Beschä dig un gen des Motors zu vermei-
d en.
1. Fehlercode-Anzeige
1
U2CEG1G0.book Page 17 Tuesday, November 10, 2015 1:35 PM
