Funktionen der Instru mente un d Be dienun gselemente
3-13
3
4. Den Rückstellknopf “RESET” drü-
cken, um den Helligkeitspegel zu
übernehmen.
5. Den Rückstellknopf “RESET” drü- cken, um zum vorherigen Menü zu-
rückzukehren.
6. Den Wahlknopf “SELECT” drücken, um zu “ ” zu scrollen, danach den
Rückstellknopf “RESET” drücken.
Jetzt können Sie eine andere Option
im Menü wählen.

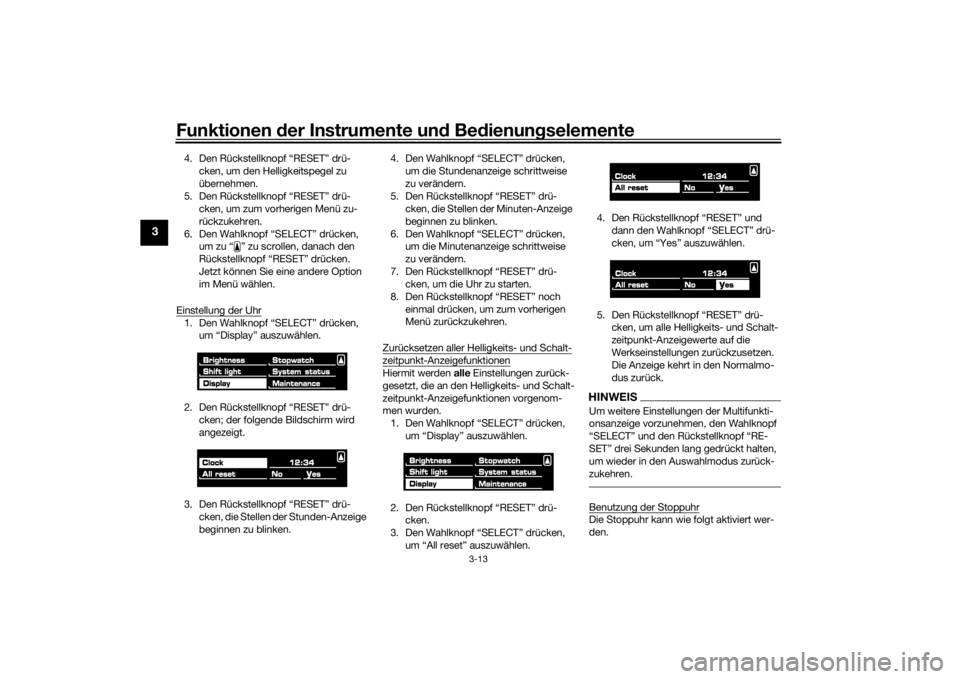

Einstellung der Uhr1. Den Wahlknopf “SELECT” drücken, um “Display” auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken; der folgende Bildschirm wird
angezeigt.
3. Den Rückstellknopf “RESET” drü- cken, die Stellen der Stunden-Anzeige
beginnen zu blinken. 4. Den Wahlknopf “SELECT” drücken,
um die Stundenanzeige schrittweise
zu verändern.
5. Den Rückstellknopf “RESET” drü- cken, die Stellen der Minuten-Anzeige
beginnen zu blinken.
6. Den Wahlknopf “SELECT” drücken, um die Minutenanzeige schrittweise
zu verändern.
7. Den Rückstellknopf “RESET” drü- cken, um die Uhr zu starten.
8. Den Rückstellknopf “RESET” noch einmal drücken, um zum vorherigen
Menü zurückzukehren.
Zurücksetzen aller Helligkeits- und Schalt-
zeitpunkt-AnzeigefunktionenHiermit werden alle Einstellungen zurück-
gesetzt, die an den Helligkeits- und Schalt-
zeitpunkt-Anzeigefunktionen vorgenom-
men wurden. 1. Den Wahlknopf “SELECT” drücken, um “Display” auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken.
3. Den Wahlknopf “SELECT” drücken, um “All reset” auszuwählen. 4. Den Rückstellknopf “RESET” und
dann den Wahlknopf “SELECT” drü-
cken, um “Yes” auszuwählen.
5. Den Rückstellknopf “RESET” drü- cken, um alle Helligkeits- und Schalt-
zeitpunkt-Anzeigewerte auf die
Werkseinstellungen zurückzusetzen.
Die Anzeige kehrt in den Normalmo-
dus zurück.
HINWEISUm weitere Einstellungen der Multifunkti-
onsanzeige vorzunehmen, den Wahlknopf
“SELECT” und den Rückstellknopf “RE-
SET” drei Sekunden lang gedrückt halten,
um wieder in den Auswahlmodus zurück-
zukehren.Benutzung der StoppuhrDie Stoppuhr kann wie folgt aktiviert wer-
den.
U2CEG1G0.book Page 13 Tuesday, November 10, 2015 1:35 PM

Funktionen der Instru mente un d Be dienun gselemente
3-14
3

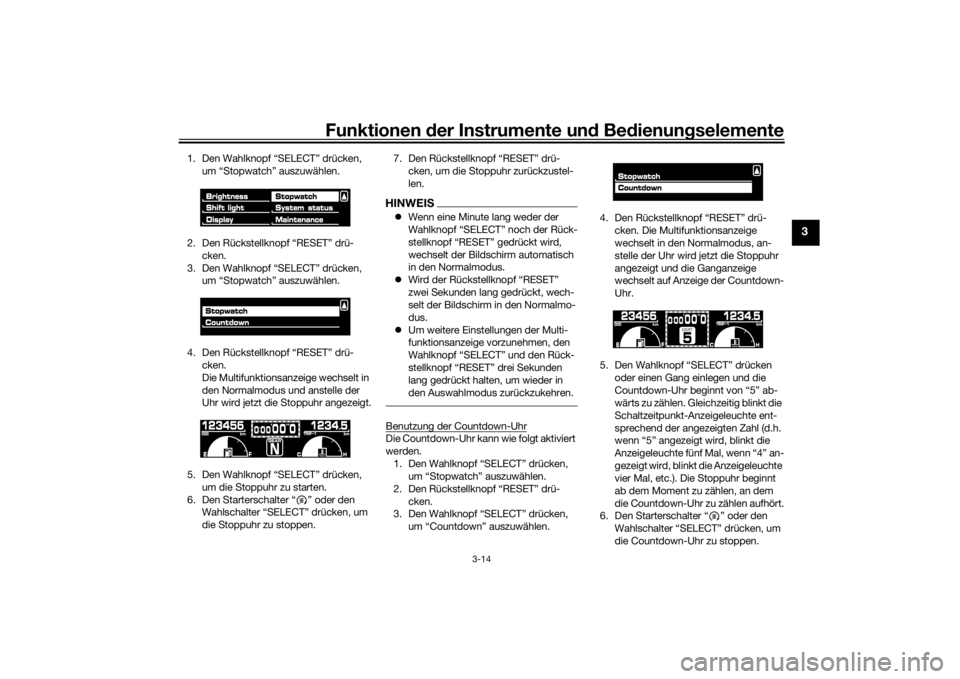

1. Den Wahlknopf “SELECT” drücken,
um “Stopwatch” auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken.
3. Den Wahlknopf “SELECT” drücken, um “Stopwatch” auszuwählen.
4. Den Rückstellknopf “RESET” drü- cken.
Die Multifunktionsanzeige wechselt in
den Normalmodus und anstelle der
Uhr wird jetzt die Stoppuhr angezeigt.
5. Den Wahlknopf “SELECT” drücken, um die Stoppuhr zu starten.
6. Den Starterschalter “ ” oder den Wahlschalter “SELECT” drücken, um
die Stoppuhr zu stoppen. 7. Den Rückstellknopf “RESET” drü-
cken, um die Stoppuhr zurückzustel-
len.
HINWEISWenn eine Minute lang weder der
Wahlknopf “SELECT” noch der Rück-
stellknopf “RESET” gedrückt wird,
wechselt der Bildschirm automatisch
in den Normalmodus.
 Wird der Rückstellknopf “RESET”
zwei Sekunden lang gedrückt, wech-
selt der Bildschirm in den Normalmo-
dus.
 Um weitere Einstellungen der Multi-
funktionsanzeige vorzunehmen, den
Wahlknopf “SELECT” und den Rück-
stellknopf “RESET” drei Sekunden
lang gedrückt halten, um wieder in
den Auswahlmodus zurückzukehren.Benutzung der Countdown-UhrDie Countdown-Uhr kann wie folgt aktiviert
werden.
1. Den Wahlknopf “SELECT” drücken, um “Stopwatch” auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken.
3. Den Wahlknopf “SELECT” drücken,
um “Countdown” auszuwählen. 4. Den Rückstellknopf “RESET” drü-
cken. Die Multifunktionsanzeige
wechselt in den Normalmodus, an-
stelle der Uhr wird jetzt die Stoppuhr
angezeigt und die Ganganzeige
wechselt auf Anzeige der Countdown-
Uhr.
5. Den Wahlknopf “SELECT” drücken oder einen Gang einlegen und die
Countdown-Uhr beginnt von “5” ab-
wärts zu zählen. Gleichzeitig blinkt die
Schaltzeitpunkt-Anzeigeleuchte ent-
sprechend der angezeigten Zahl (d.h.
wenn “5” angezeigt wird, blinkt die
Anzeigeleuchte fünf Mal, wenn “4” an-
gezeigt wird, blinkt die Anzeigeleuchte
vier Mal, etc.). Die Stoppuhr beginnt
ab dem Moment zu zählen, an dem
die Countdown-Uhr zu zählen aufhört.
6. Den Starterschalter “ ” oder den
Wahlschalter “SELECT” drücken, um
die Countdown-Uhr zu stoppen.
U2CEG1G0.book Page 14 Tuesday, November 10, 2015 1:35 PM

Funktionen der Instru mente un d Be dienun gselemente
3-18
3
GAU1234J

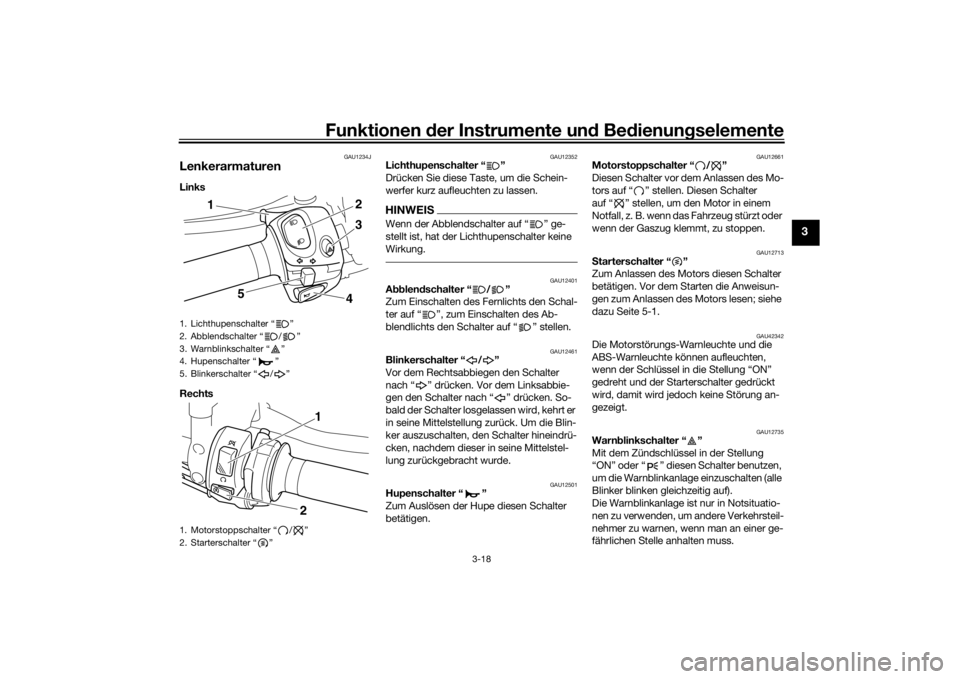

LenkerarmaturenLinks
Rechts
GAU12352
Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.HINWEISWenn der Abblendschalter auf “ ” ge-
stellt ist, hat der Lichthupenschalter keine
Wirkung.
GAU12401
A bblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12661
Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter
auf “ ” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12713
S tarterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU42342
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte können aufleuchten,
wenn der Schlüssel in die Stellung “ON”
gedreht und der Starterschalter gedrückt
wird, damit wird jedoch keine Störung an-
gezeigt.
GAU12735
Warn blinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ” diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Warnblinkschalter “ ”
4. Hupenschalter “ ”
5. Blinkerschalter “ / ”
1. Motorstoppschalter “ / ”
2. Starterschalter “ ”
5 43
2
1
1
2
U2CEG1G0.book Page 18 Tuesday, November 10, 2015 1:35 PM

Funktionen der Instru mente un d Be dienun gselemente
3-34
3

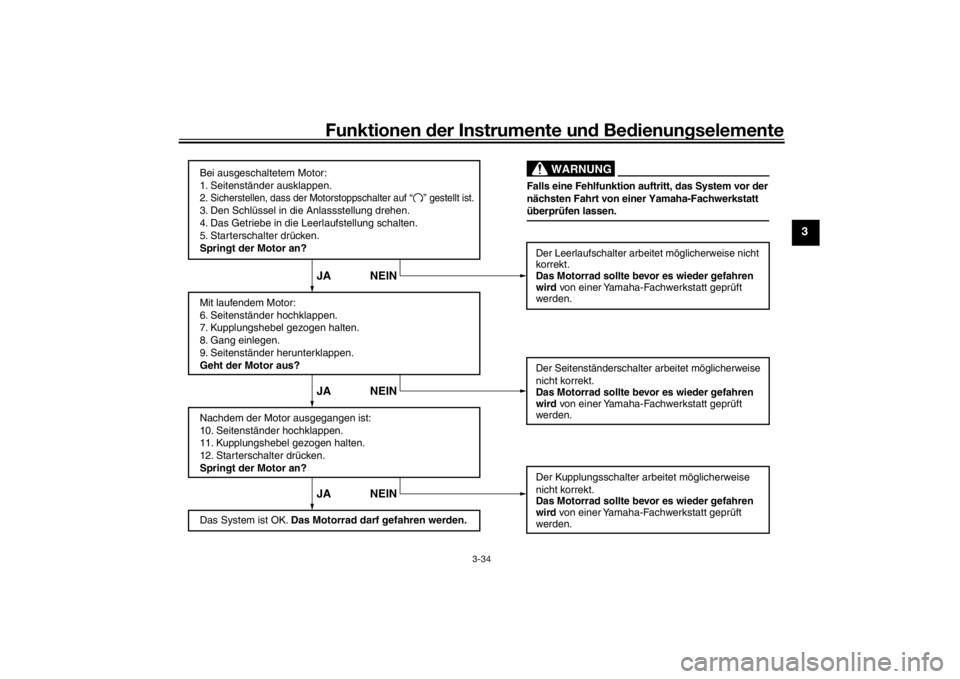

Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2. Sicherstellen, dass der Motorstoppschalter
auf
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
“ ” gestellt ist.
U2CEG1G0.book Page 34 Tuesday, November 10, 2015 1:35 PM

Wichtige Fahr- un d Be dienun gshinweise
5-1
5
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Be die-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU48712
HINWEISZur Ausstattung dieses Modell gehören:
 ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Anzeige den
Fehlercode 30 an, dies ist jedoch kei-
ne Fehlfunktion. Den Schlüssel auf
“OFF” und danach auf “ON” drehen,
um den Fehlercode zu löschen. Ande-
renfalls startet der Motor nicht, selbst
wenn der Motor bei Drücken des Star-
terschalters angelassen wird.
 ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. Drü-
cken Sie, wenn der Motor sich aus-
schaltet, einfach den Starterschalter,
um den Motor neu zu starten.
GAU51693
Motor anlassenDa das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Be-
dingungen erfüllt ist:
 Das Getriebe befindet sich in der
Leerlaufstellung.
 Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-33.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motor-
stoppschalter auf “ ” gestellt ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen. Ölstand-Warnleuchte
 Reserve-Warnleuchte
 Kühlflüssigkeitstemperatur-
Warnleuchte
 Motorstörungs-Warnleuchte
 Schaltzeitpunkt-Anzeigeleuchte
 Anzeigeleuchte des Wegfahr-
sperren-Systems
U2CEG1G0.book Page 1 Tuesday, November 10, 2015 1:35 PM

10-1
10
Index
AAbblendschalter ................................... 3-18
ABS....................................................... 3-21
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-6
Achsantriebsöl ...................................... 6-14
Anzeigeleuchte des
Wegfahrsperren-Systems .................... 3-6BBatterie ................................................. 6-30
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe, auswechseln .................. 6-37
Blinkerschalter ...................................... 3-18
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-27
Bremsflüssigkeitsstand, prüfen ............ 6-25
Bremslicht/Rücklicht ............................ 6-37
Bremslichtschalter ................................ 6-24
Brems- und Kupplungsflüssigkeit, wechseln ............................................ 6-26EEinfahrvorschriften.................................. 5-3
EXUP-System ....................................... 3-32FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-29
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel..................................... 3-21
Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-27
Fußschalthebel ..................................... 3-20
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-27HHandbremshebel.................................. 3-20
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-28
Hupenschalter ...................................... 3-18IIdentifizierungsnummern ........................ 9-1KKatalysatoren ....................................... 3-25
Kennzeichenbeleuchtungs-Lampe,
wechseln ............................................ 6-38
Kontrollleuchten und Warnleuchten ....... 3-4
Kraftstoff .............................................. 3-24
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............................... 3-25
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-16
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-5
Kupplungshebel .......................... 3-19, 6-23LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen ...................... 6-20
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-18
Lenkung, prüfen ................................... 6-29
Lichthupenschalter............................... 3-18
Luftfiltereinsatz ..................................... 6-19MModellcode-Plakette .............................. 9-1
Motor anlassen ...................................... 5-1 Motoröl und Ölfilterpatrone .................. 6-11
Motorrad aufbocken ............................. 6-39
Motor-Seriennummer ............................. 9-1
Motorstoppschalter .............................. 3-18
Motorstörungs-Warnleuchte................... 3-5
Multifunktionsanzeige ............................. 3-8
OÖlstand-Warnleuchte.............................. 3-4PParken..................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-30
Reifen.................................................... 6-21
Reserve-Warnleuchte ............................. 3-5SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte ............. 3-6
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen .............................. 6-24
Scheinwerferlampe, auswechseln ........ 6-35
Schwingen-Drehpunkte, schmieren ..... 6-28
Seitenständer........................................ 3-32
Seitenständer, prüfen und
schmieren ........................................... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-33
Sitzbank ................................................ 3-26
Spanngurt-Halterungen ........................ 3-31
Spiel des Gasdrehgriffs, prüfen ............ 6-20
Spiel des Handbremshebels, prüfen .... 6-24
Standlichtlampe, auswechseln ............. 6-36
Starterschalter ...................................... 3-18
U2CEG1G0.book Page 1 Tuesday, November 10, 2015 1:35 PM
