Funzioni deg li strumenti e d ei comandi
3-18
3
●
Durante questa ispezione si deve piazzare
il veicolo sul cavalletto centrale.
●
Se si nota una disfunzione, fare controllare
il sistema da un concessionario Yamaha
prima di utilizzare il mezzo.AVVERTENZA
Girare la chiave in posizione di accensione.
Alzare il cavalletto laterale.
Premere l’interruttore avviamento
azionando una delle leve freno. Il motore
si avvierà.
Abbassare il cavalletto laterale.
Se il motore si arresta:
L’interruttore cavalletto laterale funziona
correttamente.
U2CMH2H0.book Page 18 Tuesday, September 1, 2015 4:32 PM

Funzioni deg li strumenti e dei coman di
3-19
3
HAU70640
Connettore ausiliario (CC)Questo veicolo è equipaggiato con un con-
nettore ausiliario (CC). Rivolgersi al proprio
concessionario Yamaha prima di installare
un qualsiasi accessorio.U2CMH2H0.book Page 19 Tuesday, September 1, 2015 4:32 PM

Per la vostra sicurezza – controlli prima dell’utilizzo
4-1
4
HAU15599
Ispezionare il veicolo ogni volta che lo si usa per accertarsi ch e sia in condizione di funzionare in sicurezza. Osservare semp re le proce-
dure e gli intervalli d’ispezione e manutenzio ne descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta d el veicolo aumenta la possibilità di incidenti o d i d anne ggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce a d eliminare un problema con le proce dure
fornite in q uesto manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
Carburante • Controllare il livello del carburante nel serbatoio.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante. 3-12
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
• Controllare l’assenza di perdite di olio nel veicolo. 6-10
Olio della trasmissione finale • Controllare l’assenza di perdite di olio nel veicolo. 6-12
Li qui do refri gerante • Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento. 6-13
Freno anteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 6-20, 6-20
U2CMH2H0.book Page 1 Tuesday, September 1, 2015 4:32 PM

Per la vostra sicurezza – controlli prima dell’utilizzo
4-2
4
Freno posteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 6-20, 6-20
Manopola a cceleratore • Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha. 6-16, 6-22
Cavi di coman do • Accertarsi che il movimento sia agevole.
• Lubrificare se necessario. 6-22
Ruote e pneumatici • Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario. 6-17, 6-18
Leve del freno • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario.
6-23
Cavalletto laterale, cavallet-
to centrale • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione se necessario.
6-23
Fissa ggi d ella parte ciclistica • Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario. —
Strumenti, luci, se gnali e in-
terruttori • Controllare il funzionamento.
• Correggere se necessario.
—
Interruttore cavalletto latera-
le • Controllare il funzionamento del sistema d’interruzione circuito accensione.
• Se il sistema non funziona correttamente, fare controllare il veicolo da un con-
cessionario Yamaha. 3-16
POSIZIONE
CONTROLLI PAGINA
U2CMH2H0.book Page 2 Tuesday, September 1, 2015 4:32 PM

Utilizzo e punti importanti relativi alla gui da
5-1
5
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza d i pratica con i coman di
può comportare la per dita del controllo,
con possibilità di inci denti o infortuni.
HAU45311
NOTAQuesto modello è equipaggiato con un
sensore dell’angolo di inclinazione per arre-
stare il motore in caso di ribaltamento. Per
avviare il motore dopo un ribaltamento, ri-
cordarsi di girare il blocchetto accensione
su “OFF” e poi su “ON”. Se non lo si fa, si
impedisce al motore di avviarsi nonostante
il motore inizi a girare quando si preme l’in-
terruttore avviamento.
HAUU1950
Avviare il motoreATTENZIONE
HCA10251
Ve dere pa gina 5-3 per le istruzioni di ro-
d aggio del motore prima di utilizzare il
mezzo per la prima volta.Affinché il sistema d’interruzione circuito
accensione dia il consenso all’avviamento,
il cavalletto laterale deve essere alzato.
Vedere pagina 3-17 per maggiori informa-
zioni. 1. Girare la chiave su “ON”.
Le seguenti spie d’avvertimento do-
vrebbero accendersi per pochi secon-
di e poi spegnersi. Spia guasto motore
 Spia temperatura liquido refrige-
ranteATTENZIONE
HCA15485
Se una spia di avvertimento non si ac-
cen de all’inizio giran do la chiave su
“ON”, o se una spia di avvertimento re-
sta accesa, ved ere pagina 3-3 per il con-
trollo del circuito della spia d i
avvertimento corrispon dente.
U2CMH2H0.book Page 1 Tuesday, September 1, 2015 4:32 PM

Utilizzo e punti importanti relativi alla gui da
5-2
5
Per modelli con ABS:La spia ABS deve accendersi quando
si porta il blocchetto di accensione in
posizione “ON” per poi spegnersi
quando si raggiunge una velocità di
almeno 10 km/h (6 mi/h).
ATTENZIONE
HCA17682
Se la spia ABS non si accen de e speg ne
come descritto sopra, ve dere pa gina 3-3
per il controllo del circuito della spia.2. Chiudere completamente l’accelera-
tore.
3. Accendere il motore premendo l’inter- ruttore avviamento e azionando il fre-
no anteriore o posteriore.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni
tentativo.ATTENZIONE
HCA11043
Per allun gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
HAU60640

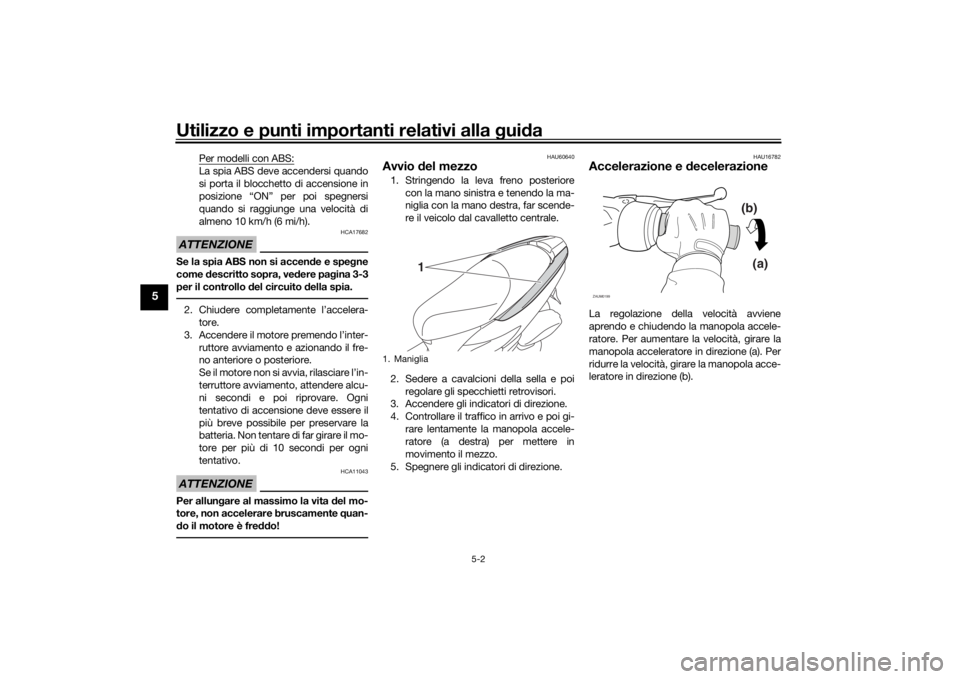

Avvio del mezzo1. Stringendo la leva freno posteriore
con la mano sinistra e tenendo la ma-
niglia con la mano destra, far scende-
re il veicolo dal cavalletto centrale.
2. Sedere a cavalcioni della sella e poi regolare gli specchietti retrovisori.
3. Accendere gli indicatori di direzione.
4. Controllare il traffico in arrivo e poi gi-
rare lentamente la manopola accele-
ratore (a destra) per mettere in
movimento il mezzo.
5. Spegnere gli indicatori di direzione.
HAU16782
Accelerazione e decelerazioneLa regolazione della velocità avviene
aprendo e chiudendo la manopola accele-
ratore. Per aumentare la velocità, girare la
manopola acceleratore in direzione (a). Per
ridurre la velocità, girare la manopola acce-
leratore in direzione (b).
1. Maniglia
1
(b)
(a)
ZAUM0199
U2CMH2H0.book Page 2 Tuesday, September 1, 2015 4:32 PM

Utilizzo e punti importanti relativi alla gui da
5-3
5
HAU60650
Frenatura
AVVERTENZA
HWA17790
 Evitare frenate brusche o improvvi-
se (specialmente q uando ci si incli-
na su d i un lato), altrimenti il veicolo
potrebbe slittare o ribaltarsi.
 Quan do sono ba gnati, i passa ggi a
livello, le rotaie d ei tram, le lamiere
metalliche in prossimità di cantieri
d i costruzioni stra dali e d i coperchi
d ei tombini diventano estremamen-
te s drucciolevoli. Pertanto, rallenta-
re quan do ci si avvicina a queste
zone e d attraversarle con cautela.
 Ricord arsi che frenare su stra de
ba gnate è molto più d ifficile.
 Marciare lentamente in discesa, in
q uanto frenare in discesa può esse-
re molto difficile.1. Chiudere completamente l’accelera-
tore.
2. Azionare contemporaneamente il fre- no anteriore e quello posteriore au-
mentando gradualmente la pressione.
HAU16821
Consi gli per ri durre il consumo
d el carburanteIl consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
 Evitare regimi di rotazione elevati del
motore durante l’accelerazione.
 Evitare regimi di rotazione elevati
quando non c’è carico sul motore.
 Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16831
RodaggioNon c’è un periodo più importante nella vita
del motore di quello tra 0 e 1000 km (600
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1000 km (600
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi
di funzionamento corretti. Durante questo
periodo si deve evitare di guidare a lungo a
tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU61040
0–150 km (0–90 mi)
Evitare il funzionamento prolungato del
motore con più di 1/3 acceleratore.
Dopo ogni ora di funzionamento, spegnere
il motore e lasciarlo raffreddare per cinque-
dieci minuti.
Di tanto in tanto, cambiare il regime di rota-
zione del motore. Non usare costantemen-
te la stessa apertura di gas.
150–500 km (90–300 mi)
Evitare il funzionamento prolungato del
motore con più di 1/2 acceleratore.
Accelerare liberamente nelle varie marce,
ma mai a fondo.
U2CMH2H0.book Page 3 Tuesday, September 1, 2015 4:32 PM

Utilizzo e punti importanti relativi alla gui da
5-4
5
500–1000 km (300–600 mi)
Evitare il funzionamento prolungato del
motore con più di 3/4 acceleratore.
1000 km (600 mi) e più
Evitare di fare funzionare a lungo il motore
a tutto gas. Di tanto in tanto, variare il regi-
me di rotazione del motore. ATTENZIONE:
Dopo 1000 km (600 mi) di funzionamen-
to, ricor darsi di sostituire l’olio motore e
l’olio della trasmissione finale, e di pulire
il filtrino olio motore.
[HCA16502]
ATTENZIONE
HCA10271
In caso d i d isfunzioni del motore durante
il perio do di ro daggio, fare controllare
imme diatamente il mezzo d a un conces-
sionario Yamaha.
HAU17214
Parche ggioQuando si parcheggia, spegnere il motore
e togliere la chiave dal blocchetto accen-
sione.
AVVERTENZA
HWA10312
Poiché il motore e l’impianto d i sca-
rico possono divenire molto cal di,
parche ggiare in luo ghi dove i pe do-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
 Non parche ggiare su pen denze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
d o il rischio d i perdite di carburante
e incen di.
 Non parche ggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero pren dere fuoco.
U2CMH2H0.book Page 4 Tuesday, September 1, 2015 4:32 PM
