2016 YAMAHA TRICITY Manuale duso (in Italian)

Informazioni di sicurezza
1-2
1
• Essere consci delle proprie capaci-
tà e dei propri limiti. Restando nei
propri limiti, ci si aiuta ad evitare in-
cidenti.
• Consigliamo di far pratica con il vei-
colo in zone dove non c’è traffico,
fino a quando non si avrà preso
completa confidenza con il veicolo
e tutti i suoi comandi.
 Molti incidenti vengono provocati da
errori di manovra dei conducenti dei
veicoli. Un errore tipico è allargarsi in
curva a causa dell’eccessiva velocità
o dell’inclinazione insufficiente rispet-
to alla velocità di marcia.
• Rispettare sempre i limiti di velocità e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
• Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
 La posizione del conducente e del
passeggero è importante per il con-
trollo del mezzo.
• Durante la marcia, per mantenere il
controllo del veicolo, il conducente
deve tenere entrambe le mani sul
manubrio ed entrambi i piedi sui
poggiapiedi. • Il passeggero deve tenersi sempre
con entrambe le mani al conducen-
te, alla cinghia sella o alla maniglia,
se presente, e tenere entrambi i pie-
di sui poggiapiedi passeggero. Non
trasportare mai un passeggero se
non è in grado di posizionare fer-
mamente entrambi i piedi sui pog-
giapiedi passeggero.
 Non guidare mai sotto l’influsso di al-
cool o droghe.
 Questo veicolo è progettato esclusi-
vamente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di scooter e motocicli è dovuta a lesioni alla
testa. L’uso di un casco è il fattore più im-
portante nella prevenzione o nella riduzione
di lesioni alla testa.  Utilizzare sempre un casco omologa-
to.
 Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.
 L’utilizzo di un giubbotto, scarpe ro-
buste, pantaloni, guanti ecc. è molto
utile a prevenire o ridurre abrasioni o
lacerazioni. 
Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando o nelle ruote e provocare lesio-
ni o incidenti.
 Indossare sempre un vestiario protet-
tivo che copra le gambe, le caviglie ed
i piedi. Il motore o l’impianto di scarico
si scaldano molto durante o dopo il
funzionamento e possono provocare
scottature.
 Anche il passeggero deve rispettare le
precauzioni di cui sopra.
Evitare l’avvelenamento da monossi do
d i carbonio
Tutti i gas di scarico dei motori contengono
monossido di carbonio, un gas letale. L’in-
spirazione di monossido di carbonio può
provocare mal di testa, capogiri, sonnolen-
za, nausea, confusione, ed eventualmente
il decesso.
Il monossido di carbonio è un gas incolore,
inodore, insapore che può essere presente
anche se non si vedono i gas di scarico del
motore o non se ne sente l’odore. Livelli
mortali di monossido di carbonio possono
accumularsi rapidamente e possono so-
praffare rapidamente e impedire di salvarsi.
Inoltre, livelli mortali di monossido di carbo-
nio possono persistere per ore o giorni in
ambienti chiusi o scarsamente ventilati. Se
U2CMH2H0.book Page 2 Tuesday, September 1, 2015 4:32 PM

Informazioni di sicurezza
1-3
1
si percepiscono sintomi di avvelenamento
da monossido di carb onio, lasciare imme-
diatamente l’ambiente, andare all’aria fre-
sca e RICHIEDERE L’INTERVENTO DI UN
MEDICO.  Non far funzionare il motore al chiuso.
Anche se si cerca di dissipare i gas di
scarico del motore con ventilatori o
aprendo finestre e porte, il monossido
di carbonio può raggiungere rapida-
mente livelli pericolosi.
 Non fare funzionare il motore in am-
bienti con scarsa ventilazione o par-
zialmente chiusi, come capannoni,
garage o tettoie per auto.
 Non fare funzionare il motore all’aper-
to dove i gas di scarico del motore
possono penetrare negli edifici circo-
stanti attraverso aperture quali fine-
stre e porte.
Carico
L’aggiunta di accessori o di carichi al veico-
lo può influire negativamente sulla stabilità
e l’uso, se cambia la distribuzione dei pesi
dello scooter. Per evitare possibili incidenti,
l’aggiunta di carichi o accessori al veicolo
va effettuata con estrema cautela. Prestare
la massima attenzione guidando un veicolo
a cui siano stati aggiunti carichi o accesso-
ri. Di seguito, insieme alle informazioni sugli accessori, vengono elencate alcune indica-
zioni generali da rispettare nel caso in cui si
trasporti del carico sul veicolo:
Il peso totale del conducente, del passeg-
gero, degli accessori e del carico non deve
superare il limite massimo di carico.
L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:  Tenere il peso del carico e degli ac-
cessori il più basso ed il più vicino
possibile al veicolo. Fissare con cura
gli oggetti più pesanti il più vicino pos-
sibile al centro del veicolo e accertarsi
di distribuire uniformemente il peso
sui due lati del veicolo per ridurre al
minimo lo sbilanciamento o l’instabili-
tà.
 I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati al veicolo, prima di mettersi in marcia. Controllare frequentemente i
supporti degli accessori ed i dispositi-
vi di fissaggio dei carichi.
• Regolare correttamente la sospen- sione in funzione del carico (solo
modelli con sospensioni regolabili),
e controllare le condizioni e la pres-
sione dei pneumatici.
• Non attaccare al manubrio, alla for- cella o al parafango anteriore og-
getti grandi o pesanti. Oggetti del
genere possono provocare instabi-
lità o ridurre la risposta dello sterzo.
 Questo veicolo non è pro gettato
per trainare un carrello o per essere
colle gato ad un sidecar.
Accessori ori ginali Yamaha
La scelta degli accessori per il vostro veico-
lo è una decisione importante. Gli accessori
originali Yamaha, disponibili solo presso i
concessionari Yamaha, sono stati proget-
tati, testati ed approvati da Yamaha per
l’utilizzo sul vostro veicolo.
Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha produco-
no parti ed accessori oppure offrono altre
modifiche per i veicoli Yamaha. Yamaha
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare
Carico massimo:
169 kg (373 lb)U2CMH2H0.book Page 3 Tuesday, September 1, 2015 4:32 PM

Informazioni di sicurezza
1-4
1
l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e mod ifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.  Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del veicolo. Prima di uti-
lizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità del veicolo a causa de-
gli effetti aerodinamici. Il vento
potrebbe sollevare il veicolo, oppu-
re il veicolo potrebbe divenire insta-
bile sotto l’azione di venti
trasversali. Questo genere di ac-
cessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
• Determinati accessori possono spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li- bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
 L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del veicolo, si potreb-
be verificare un guasto, che potrebbe
causare una pericolosa perdita dell’il-
luminazione o della potenza del moto-
re.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il veicolo
sono stati progettati per essere all’altezza
delle prestazioni del veicolo e per fornire la
migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-17 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
Trasporto del veicolo
Prima di trasportare il veicolo su un altro
veicolo, attenersi alle seguenti istruzioni.
 Rimuovere dal veicolo tutti gli oggetti
non ancorati.
U2CMH2H0.book Page 4 Tuesday, September 1, 2015 4:32 PM

Informazioni di sicurezza
1-5
1
 Orientare le ruote anteriori in posizio-
ne di marcia in line a retta sul rimorchio
o sul pianale dell’autocarro e bloccarle
opportunamente per impedirne lo
spostamento.
 Fissare il veicolo con apposite funi o
cinghie di ancoraggio in corrispon-
denza di componenti solidi del veicolo
stesso, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
(e non, ad esempio, alle manopole del
manubrio, agli indicatori di direzione o
ad altri componenti che potrebbero
rompersi). Scegliere attentamente la
posizione di fissaggio delle cinghie per
evitare che queste ultime sfreghino
contro le parti verniciate durante il tra-
sporto.
 La sospensione, se possibile, deve
essere parzialmente compressa, in
modo che il veicolo non sobbalzi ec-
cessivamente durante il trasporto.
HAU60590
Ulteriori consi gli per una g uida
sicura Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.
 Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evi-
tare frenate brusche, in quanto il vei-
colo potrebbe slittare. Frenare
lentamente quando ci si arresta su
una superficie bagnata.
 Rallentare in prossimità di un angolo o
di una curva. Accelerare dolcemente
all’uscita di una curva.
 Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.
 Quando sono bagnati, i passaggi a li-
vello, le rotaie dei tram, le lamiere me-
talliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procedere
con estrema cautela in prossimità di
questi siti. Mantenere il veicolo diritto
altrimenti potrebbe scivolare via da
sotto chi guida. 
Le pastiglie freni o le guarnizioni po-
trebbero bagnarsi nel lavare il veicolo.
Dopo aver lavato il veicolo, controllare
il funzionamento dei freni prima di
mettersi in marcia.
 Indossare sempre un casco, dei guan-
ti, pantaloni (stretti ai polpacci ed alle
caviglie in modo che non svolazzino)
ed indossare una giacca dai colori
brillanti.
 Non trasportare troppo bagaglio sul
veicolo. Quando è sovraccarico, il vei-
colo è instabile. Usare un legaccio ro-
busto per fissare il bagaglio al
portapacchi (se previsto). Eventuali
carichi non assicurati compromettono
la stabilità del veicolo e potrebbero di-
strarre l’attenzione del pilota dalla
strada. (Vedere pagina 1-3.)
U2CMH2H0.book Page 5 Tuesday, September 1, 2015 4:32 PM

Descrizione
2-1
2
HAU10411

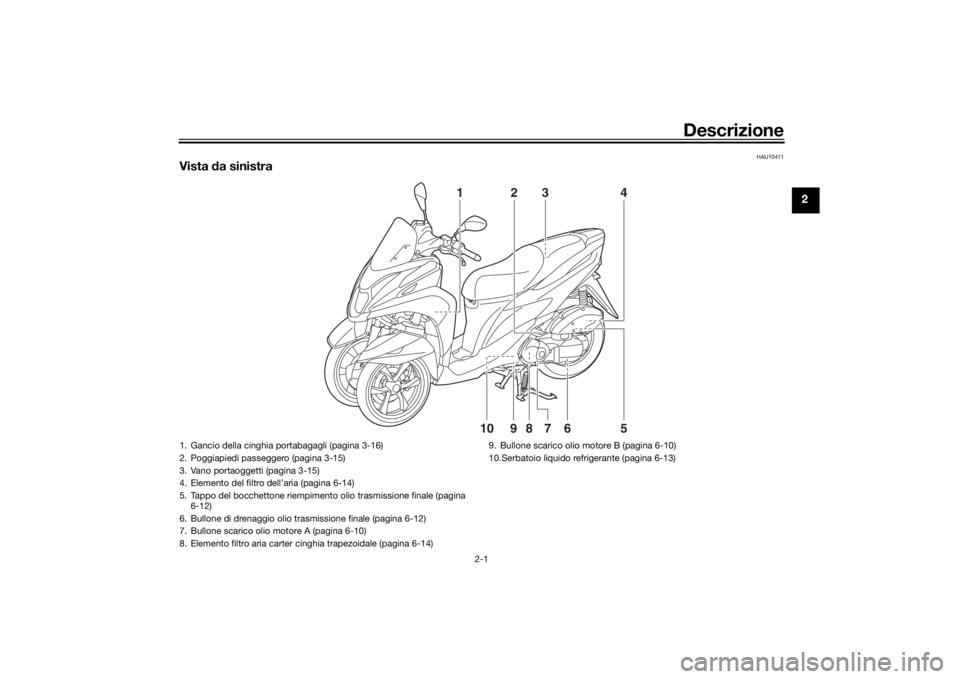

Vista da sinistra
1
23 4
5
678910
1. Gancio della cinghia portabagagli (pagina 3-16)
2. Poggiapiedi passeggero (pagina 3-15)
3. Vano portaoggetti (pagina 3-15)
4. Elemento del filtro dell’aria (pagina 6-14)
5. Tappo del bocchettone riempimento olio trasmissione finale (pagina
6-12)
6. Bullone di drenaggio olio trasmissione finale (pagina 6-12)
7. Bullone scarico olio motore A (pagina 6-10)
8. Elemento filtro aria carter cinghia trapezoidale (pagina 6-14) 9. Bullone scarico olio motore B (pagina 6-10)
10.Serbatoio liquido refrigerante (pagina 6-13)
U2CMH2H0.book Page 1 Tuesday, September 1, 2015 4:32 PM

Descrizione
2-2
2
HAU10421

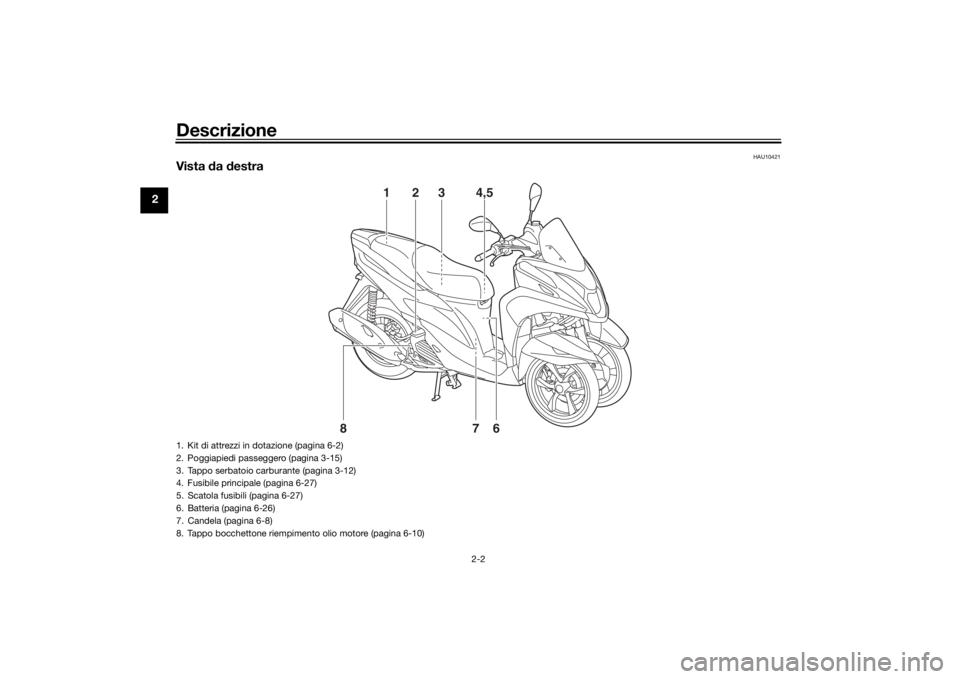

Vista da destra
1
3
4,5
6
2
8
7
1. Kit di attrezzi in dotazione (pagina 6-2)
2. Poggiapiedi passeggero (pagina 3-15)
3. Tappo serbatoio carburante (pagina 3-12)
4. Fusibile principale (pagina 6-27)
5. Scatola fusibili (pagina 6-27)
6. Batteria (pagina 6-26)
7. Candela (pagina 6-8)
8. Tappo bocchettone riempimento olio motore (pagina 6-10)U2CMH2H0.book Page 2 Tuesday, September 1, 2015 4:32 PM

Descrizione
2-3
2
HAU10431

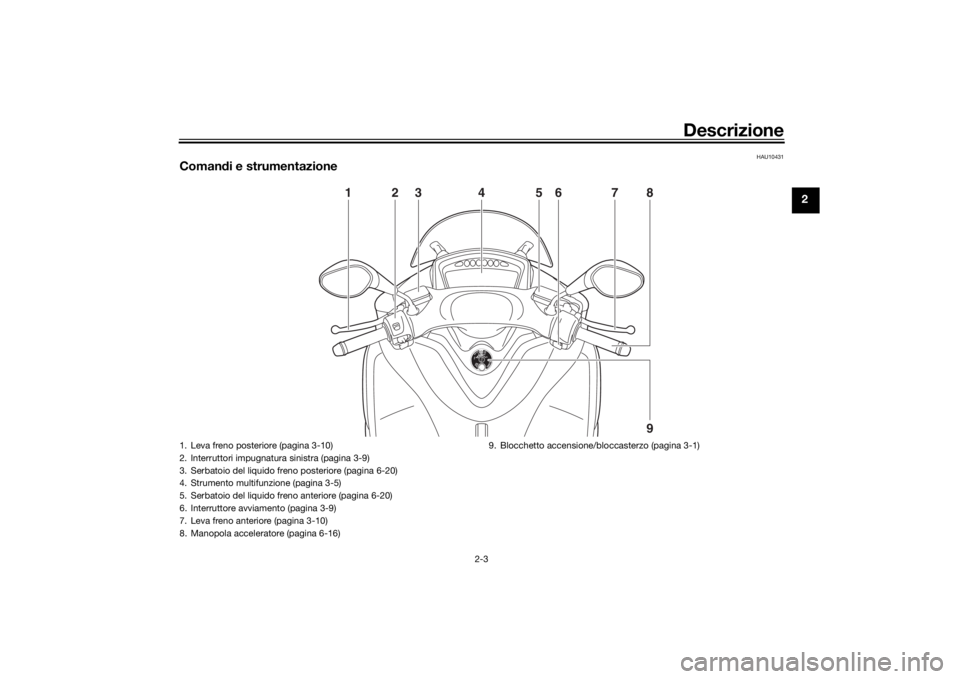

Comandi e strumentazione
1
9
23 7 8
65
4
1. Leva freno posteriore (pagina 3-10)
2. Interruttori impugnatura sinistra (pagina 3-9)
3. Serbatoio del liquido freno posteriore (pagina 6-20)
4. Strumento multifunzione (pagina 3-5)
5. Serbatoio del liquido freno anteriore (pagina 6-20)
6. Interruttore avviamento (pagina 3-9)
7. Leva freno anteriore (pagina 3-10)
8. Manopola acceleratore (pagina 6-16) 9. Blocchetto accensione/bloccasterzo (pagina 3-1)
U2CMH2H0.book Page 3 Tuesday, September 1, 2015 4:32 PM

Funzioni deg li strumenti e dei coman di
3-1
3
HAUN0264

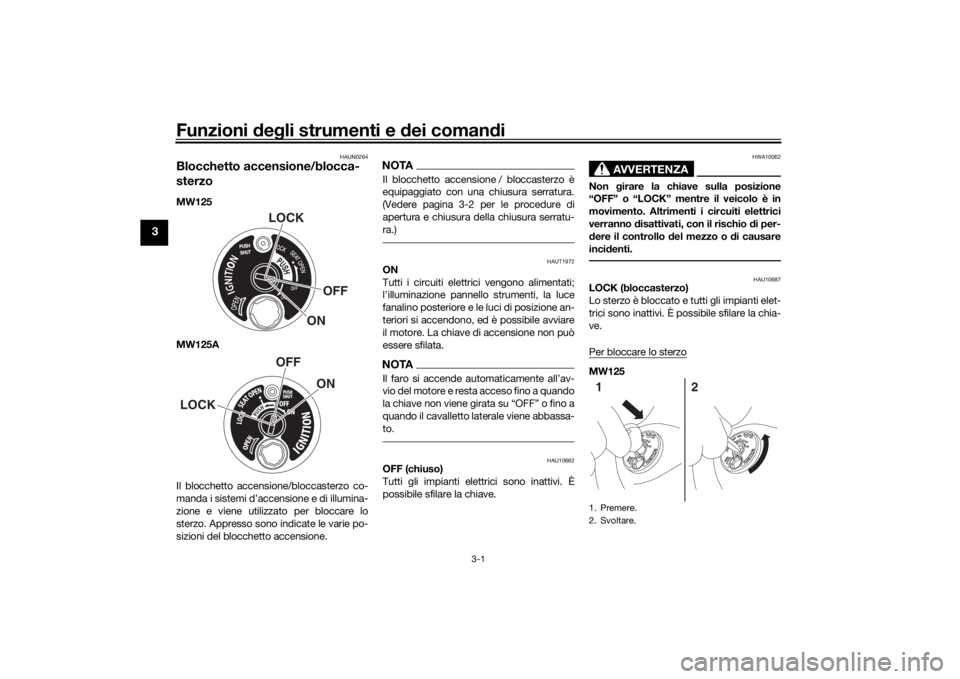

Blocchetto accensione/blocca-
sterzoMW125
MW125A
Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono indicate le varie po-
sizioni del blocchetto accensione.
NOTAIl blocchetto accensione / bloccasterzo è
equipaggiato con una chiusura serratura.
(Vedere pagina 3-2 per le procedure di
apertura e chiusura della chiusura serratu-
ra.)
HAUT1972
ON
Tutti i circuiti elettrici vengono alimentati;
l’illuminazione pannello strumenti, la luce
fanalino posteriore e le luci di posizione an-
teriori si accendono, ed è possibile avviare
il motore. La chiave di accensione non può
essere sfilata.NOTAIl faro si accende automaticamente all’av-
vio del motore e resta acceso fino a quando
la chiave non viene girata su “OFF” o fino a
quando il cavalletto laterale viene abbassa-
to.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo del mezzo o d i causare
inci denti.
HAU10687
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzoMW125
LOCK
OFF
ON
LOCK OFF
ON
1. Premere.
2. Svoltare.12
U2CMH2H0.book Page 1 Tuesday, September 1, 2015 4:32 PM
