2016 YAMAHA TRICITY Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-7
6
PAU38263
NOTA Filtro de ar do motor e filtros de ar da correia em V
• O filtro de ar do motor deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não deve ser
limpo com ar comprimido para evitar danos.
• O elemento do filtro de ar do motor tem de ser substituído e os elementos dos filtros de ar da correia em V têm de ser verificados
com maior frequência durante a condução em zonas invulgarmente húmidas ou poeirentas.
 Assistência do travão hidráulico
• Depois de desmontar os cilindros mestres e as pinças dos trav ões, mude sempre o líquido. Verifique regularmente os níveis do
líquido dos travões e encha os reservatórios conforme necessário.
• Substitua os componentes internos dos cilin dros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.25*Correia em V • Substitua. Cada 20000 km (12000 mi)
26 *Interruptores
dos
travões d ianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
27 Peças
de movimen-
to e cabos • Lubrifique.
√√√√√
28 *Punho
do acelera-
d or • Verifique o funcionamento.
• Verifique a folga do punho do
acelerador e ajuste se necessá-
rio.
• Lubrifique o cabo e o comparti- mento do punho. √√√√√
29 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
U2CMP2P0.book Page 7 Monday, August 24, 2015 3:25 PM

Manutenção periódica e ajustes
6-8
6
• Substitua os tubos dos travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
U2CMP2P0.book Page 8 Monday, August 24, 2015 3:25 PM

Manutenção periódica e ajustes
6-9
6
PAU18752
Remoção e instalação do painelO painel ilustrado tem de ser retirado para
se efetuarem alguns dos trabalhos de ma-
nutenção descritos neste capítulo. Consul-
te esta secção sempre que precisar de
retirar e instalar o painel.
PAU56941
Painel A
Remoção do painel1. Abra o assento. (Consulte a página
3-15.)
2. Retire os parafusos e, de seguida,
puxe o painel para fora, conforme ilus-
trado. Instalação do painel
1. Coloque o painel na posição original
e, depois, instale os parafusos.
2. Feche o assento.
PAUT2074
Verificação da vela de igniçãoA vela de ignição é um componente impor-
tante do motor, que é fácil de verificar. Uma
vez que o calor e os resíduos provocarão a
erosão lenta da vela de ignição, a vela de
ignição deverá ser removida e verificada de
acordo com a tabela de lubrificação e ma-
nutenção periódica. Para além disso, o es-
tado da vela de ignição pode revelar o
estado do motor.
Remoção da vela d e ignição
1. Retire o painel A. (Consulte a página 6-9.)
2. Retire a tampa da vela de ignição.
3. Remova a vela de ignição conforme indicado, utilizando uma chave de ve-
las, que poderá ser adquirida num
concessionário Yamaha.
1. Painel A
1
1. Painel A
2. Parafuso
1
2
2
1. Tampa da vela de ignição
1
U2CMP2P0.book Page 9 Monday, August 24, 2015 3:25 PM

Manutenção periódica e ajustes
6-10
6
Verificação da vela de ignição
1. Verifique se o isolador de porcelana à volta do elétrodo central da vela de ig-
nição tem uma cor acastanhada mé-
dia a leve (a cor ideal quando o veículo
é conduzido normalmente).NOTASe a vela apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.2. Verifique a vela de ignição quanto à
erosão dos elétrodos e excesso de
carbono ou outros resíduos, e substi-
tua-a se necessário. 3. Meça a distância do elétrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.
Instalação da vela d e ignição
1. Limpe a superfície da anilha da vela de ignição e a superfície correspon-
dente, e depois limpe quaisquer im-
purezas existentes nas roscas da
vela. 2. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.3. Instale a tampa da vela de ignição.
4. Instale o painel.
1. Chave de velas
1
Ve l a de ignição especifica da:
NGK/CR7E1. Distância do elétrodo da vela de igniçãoDistância do elétrod o da vela de ig-
nição: 0.7–0.8 mm (0.028–0.031 in)
Binário de aperto:
Vela de ignição:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2CMP2P0.book Page 10 Monday, August 24, 2015 3:25 PM

Manutenção periódica e ajustes
6-11
6
PAU61002
Óleo do motor e coa dor de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo deve ser substituído e o coador de
óleo limpo nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
Verificação do nível de óleo d o motor
1. Coloque o veículo no descanso cen- tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até o óleo as- sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora do
nível de óleo do motor, introduza-a
novamente no orifício de enchimento
de óleo (sem a atarraxar) e, depois, re-
tire-a novamente para verificar o nível
do óleo. AVISO! O silencioso e o res-
petivo protetor ficam muito quen-
tes durante a utilização. Para evitar
possíveis queima duras, deixe o si-
lencioso e o protetor arrefecerem
antes de retirar a tampa de enchi-
mento d e óleo.
[PWA17810]
NOTAO óleo do motor deve estar entre a ponta
da vareta medidora de nível e a marca de
nível máximo.4. Caso o óleo do motor não se encontre
entre a ponta da vareta medidora de
nível e a marca de nível máximo, adi-
cione óleo suficiente do tipo recomen-
dado para corrigir o nível.
5. Introduza a vareta medidora de nível no orifício de enchimento de óleo e
depois aperte a tampa de enchimento
do óleo. Mu
dança do óleo do motor e limpeza do
coa dor de óleo
1. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo e as cavilhas de drenagem de óleo do
motor A e B para drenar o óleo do cár-
ter. PRECAUÇÃO: Quando retirar a
cavilha de drenagem de óleo d o
motor B, o anel d e vedação em O, a
mola de compressão e o coa dor de
óleo cairão. Tenha cui dad o para
não per der estas peças.
[PCAT1022]
1. Tampa de enchimento de óleo do motor
2. Vareta medidora do nível de óleo
3. Marca do nível máximo
4. Ponta da vareta medidora do nível do óleo
do motor
1
234
U2CMP2P0.book Page 11 Monday, August 24, 2015 3:25 PM

Manutenção periódica e ajustes
6-12
6
4. Limpe o coador de óleo do motor com
solvente, verifique se apresenta da-
nos e, se necessário, substitua-o.
5. Instale o coador de óleo do motor, a
mola de compressão, o novo anel de
vedação em O e a cavilha de drena-
gem de óleo do motor B.NOTACertifique-se de que o anel de vedação em
O está bem encaixado.
6. Instale a cavilha de drenagem de óleodo motor A e a nova anilha e, em se-
guida, aperte as duas cavilhas de
acordo com o correspondente binário
especificado.
7. Reabasteça com a quantidade espe- cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.
PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo d o motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para d iesel de “CD”
nem óleos d e qualidad e superior à
especificad a. Para além disso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.8. Coloque o motor em funcionamento e deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
9. Desligue o motor, verifique o nível do óleo e, se necessário, corrija-o.
10. Reinicie o contador de percurso e o indicador de mudança de óleo “OIL
CHANGE”. (Consulte a página 3-7
para obter instruções quanto aos pro-
cedimentos de reinício.)

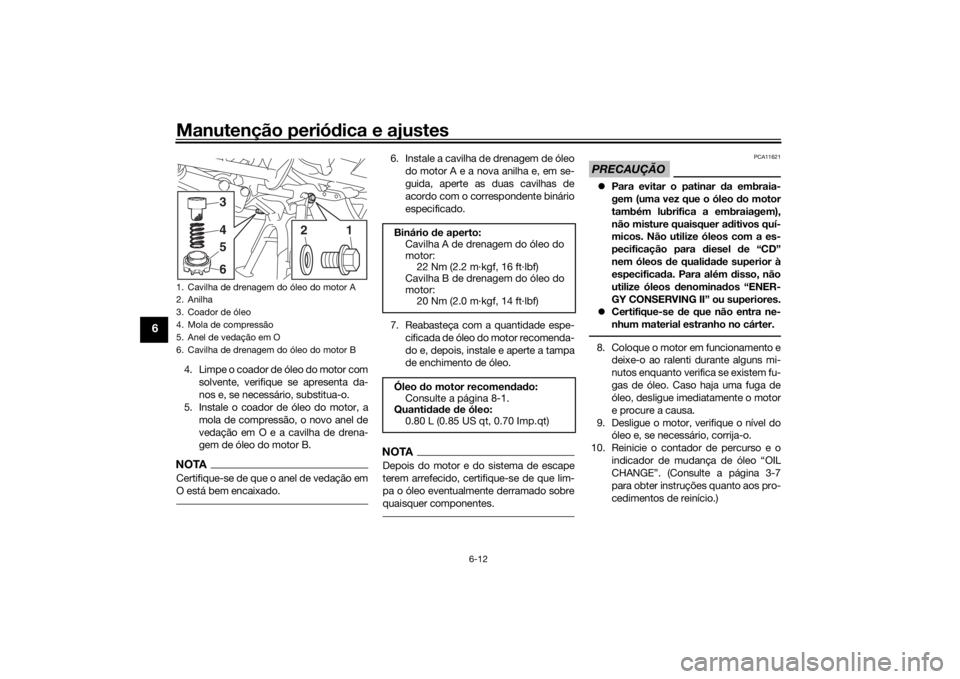

1. Cavilha de drenagem do óleo do motor A
2. Anilha
3. Coador de óleo
4. Mola de compressão
5. Anel de vedação em O
6. Cavilha de drenagem do óleo do motor B
1
3456
2
Binário d e aperto:
Cavilha A de drenagem do óleo do
motor: 22 Nm (2.2 m·kgf, 16 ft·lbf)
Cavilha B de drenagem do óleo do
motor: 20 Nm (2.0 m·kgf, 14 ft·lbf)
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quanti dad e de óleo:
0.80 L (0.85 US qt, 0.70 Imp.qt)
U2CMP2P0.book Page 12 Monday, August 24, 2015 3:25 PM

Manutenção periódica e ajustes
6-13
6
PAU60660
Óleo da transmissão finalAntes de cada viagem, deve verificar se a
caixa da transmissão final apresenta fugas
de óleo. Se for encontrada alguma fuga,
solicite a um concessionário Yamaha que
verifique e repare o veículo. Além disso, o
óleo da transmissão final deve ser mudado
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
1. Coloque o motor em funcionamento, deixe o óleo da transmissão final
aquecer, conduzindo o veículo duran-
te alguns minutos, e depois desligue o
motor.
2. Coloque o veículo no descanso cen-
tral.
3. Coloque um tabuleiro de recolha do óleo por baixo da caixa de transmis-
são final, para recolher o óleo usado.
4. Retire a tampa de enchimento de óleo da transmissão final e o respetivo anel
de vedação em O da caixa de trans-
missão final. 5. Retire a cavilha de drenagem do óleo
da transmissão final e a respetiva ani-
lha, para drenar o óleo da caixa de
transmissão final. 6. Instale a cavilha de drenagem de óleo
da transmissão final e a respetiva
nova anilha e, depois, aperte a cavilha
em conformidade com o binário espe-
cificado.
7. Reabasteça com a quantidade espe- cificada do óleo de transmissão final
recomendado. AVISO! Certifique-se
d e que não entra nenhum material
estranho na caixa de transmissão
final. Certifique-se de não cai óleo
no pneu ou na ro da.
[PWA11312]
8. Instale a tampa de enchimento de
óleo da transmissão final e o respetivo
anel de vedação em O e, depois,
aperte a tampa de enchimento de
óleo.
1. Tampa de enchimento do óleo da transmis-são final
2. Anel de vedação em O
1. Cavilha de drenagem do óleo da transmis- são final
2. Anilha
1
212
Binário d e aperto:
Cavilha de drenagem do óleo da
transmissão final: 22 Nm (2.2 m·kgf, 16 ft·lbf)
Óleo da transmissão final recomen-
d ad o:
Consulte a página 8-1.
Quanti dad e de óleo:
0.20 L (0.21 US qt, 0.18 Imp.qt)
U2CMP2P0.book Page 13 Monday, August 24, 2015 3:25 PM

Manutenção periódica e ajustes
6-14
6
9. Verifique se existem fugas de óleo na
caixa de transmissão final. Se existi-
rem, procure a causa.
PAU20071
RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU40157
Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo no descanso cen- tral.NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
 Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.2. Verifique o nível de refrigerante no re-
servatório de refrigerante.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
3. Se o refrigerante estiver na marca denível mínimo ou abaixo desta, retire a
tampa do reservatório de refrigerante.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do ra dia dor
enquanto o motor estiver quente.
[PWA15162]
4. Adicione refrigerante ou água destila- da para fazer subir o refrigerante até à
marca de nível máximo, instale a tam-
pa do reservatório de refrigerante.
PRECAUÇÃO: Caso não tenha lí-
qui do refrigerante, utilize água des-
tila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-1. Tampa do reservatório de refrigerante
2. Reservatório de refrigerante
3. Marca do nível máximo
4. Marca do nível mínimo
12
34
U2CMP2P0.book Page 14 Monday, August 24, 2015 3:25 PM
