Page 81 of 106
Periodiskt underhåll och justering
7-26
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU45512
Kontroll av styrningen
Slitna eller lösa styrlager kan vara farligt.
Därför måste styrninge ns funktion kontrolle-
ras enligt följande vid de intervall som ang-
es i tabellen för regelbunden skötsel och
smörjning. 1. Ställ upp fordonet på sitt mittstöd. VARNING! Se till att fordonet står
stadigt så att det inte faller omkull
och orsakar personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel ochförsök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullager
Hjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om hju-
let inte snurrar lätt, låt en Yamaha-återför-
säljare kontrollera hjullagren.
2PW-F8199-M1.book 26 ページ 2015年10月7日 水曜日 午前10時23分
Page 82 of 106

Periodiskt underhåll och justering
7-27
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU63751
Batteri
Batteriet är placerat bakom strömuttaget.
(Se sidan 4-24.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kont rollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du
arbetar nära batterier. Om du får nå-
got på dig, genomför följande FÖR-
STA HJÄLP. UTVÄRTES: Skölj ordentligt med vatten.
INVÄRTES: Drick stora mängder
mjölk eller vatten och kontakta
omedelbart en läkare.
ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen flam-
ma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven- tilation när du laddar det i ett slutet
rum.
HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.
För att förvara batteriet 1. Om fordonet inte kommer att använ- das inom en månad, ta bort batteriet
och ladda det och förvara det sedan på
ett svalt och torrt ställe. VIKTIGT: När
du tar bort batteriet ska du komma
ihåg att stänga av strömmen till for-
donet och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA21900]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till-
baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du ansluta
den positiva kabeln innan du anslu-
ter den negativa kabeln.
[MCA21910]
4. Se till att batterikablarna blir rätt kopp- lade till batteripolerna när du sätter till-
baks det i fordonet.
1. Batteriets minusledning (svart)
2. Batteriets plusledning (röd)
3. Batteri
2
3 1
2PW-F8199-M1.book 27 ページ 2015年10月7日 水曜日 午前10時23分
Page 83 of 106
Periodiskt underhåll och justering
7-28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU54025
Byte av säkringar
Huvudsäkringen och säkringsboxen, som
innehåller säkringar för de olika kretsarna,
är placerade under panel B. (Se sidan 7-7.)
Om en säkring är sönder, byt ut den enligt
följande.
1. Stäng av strömmen till fordonet.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som re-
kommenderas för att undvika att el-
systemet tar skada eller att brand
uppstår.
[MWA15132]
För XP500
1. Huvudsäkring
2. Reserv för huvudsäkring
3. Lucka för huvudsäkringsdosa
1
2
3
2PW-F8199-M1.book 28 ページ 2015年10月7日 水曜日 午前10時23分
Page 84 of 106

Periodiskt underhåll och justering
7-29
1
2
3
4
5
6
7
8
9
10
11
12
13
14
För XP500
För XP500A För XP500A
3. Slå på strömmen till fordonet och slå på den elkrets det gäller för att kontrol-
lera att elkretsen fungerar.
4. Om säkringen omedelbart går sönder
1. Säkring för signalsystem
2. Säkring för tändning
3. Säkring för parkeringsljus
4. Motorsäkring för kylfläkt
5. Säkring för bränsleinsprutningssystemet
6. Backupsäkring
7. Reservsäkring
8. Säkring för strömuttag
9. Säkring för strålkastare
1. Huvudsäkring
2. Reserv för huvudsäkring
3. Lucka för huvudsäkringsdosa
4. Säkring för signalsystem
5. Säkring för tändning
6. Säkring för parkeringsljus
7. Motorsäkring för kylfläkt
8. Säkring för bränsleinsprutningssystemet
9. Backupsäkring
10.Reservsäkring
1
2
3
4
5
6
7
7
7 8 9
7
2
3
4 5
6
7
8
9
10
1
1. Reservsäkring
2. ABS-solenoidsäkring
3. Säkring för ABS-motor
4. Säkring för strålkastare
5. Säkring för ABS styrenhet
6. Säkring för strömuttag
Säkringar:
Huvudsäkring:
40.0 A
Säkring för strålkastare: 10.0 A
Säkring för signalsystem:
15.0 A
Säkring för tändning: 7.5 A
Motorsäkring för kylfläkt: 15.0 A
Säkring för bränsleinsprutningssyste-
met:
7.5 A
Säkring för parkeringsljus:
10.0 A
Säkring för ABS styrenhet: 7.5 A (XP500A)
Säkring för ABS-motor: 30.0 A (XP500A)
ABS-solenoidsäkring:
15.0 A (XP500A)
Backupsäkring: 7.5 A
Säkring för strömuttag: 5.0 A
1
2
4 3
5
6
2PW-F8199-M1.book 29 ページ 2015年10月7日 水曜日 午前10時23分
Page 85 of 106
Periodiskt underhåll och justering
7-30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.MAU64070
Strålkastare
Denna modell är utrustad med strålkastare
av LED-typ.
Om en strålkastare inte tänds ska du be en
Yamaha-återförsäljare kontrollera elkret-
sen.
VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
2PW-F8199-M1.book 30 ページ 2015年10月7日 水曜日 午前10時23分
Page 86 of 106
Periodiskt underhåll och justering
7-31
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU54502
Parkeringsljus
Denna modell är utrust ad med parkerings-
ljus av LED-typ.
Om ett parkeringsljus inte fungerar ska du
låta en Yamaha-återförsäljare kontrollera
det.
MAU24182
Bakljus/bromsljus
Denna modell är utrustad med ett bak-
ljus/bromsljus av LED-typ.
Om ett bakljus/bromsljus inte fungerar ska
du låta en Yamaha-åter försäljare kontrolle-
ra det.
2PW-F8199-M1.book 31 ページ 2015年10月7日 水曜日 午前10時23分
Page 87 of 106
Periodiskt underhåll och justering
7-32
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU52322
Byte av främre blinkerslampa
1. Ställ upp skotern på sitt mittstöd.
2. Ta loss hållaren för körriktningsvisar- lampan (tillsammans med lampan) ge-
nom att vrida den moturs.
3. Ta bort den trasiga lampan genom att trycka in den och vrida den moturs.
4. Sätt i en ny lampa i sockeln, tryck in den och vrid den medurs tills det tar
stopp.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att vrida den medurs.
MAUT1331
Blinkerslampa, bak
Om en bakre körriktningsvisare inte tänds
ska du be en Yamaha-återförsäljare kon-
trollera elkretsen eller byta lampan.

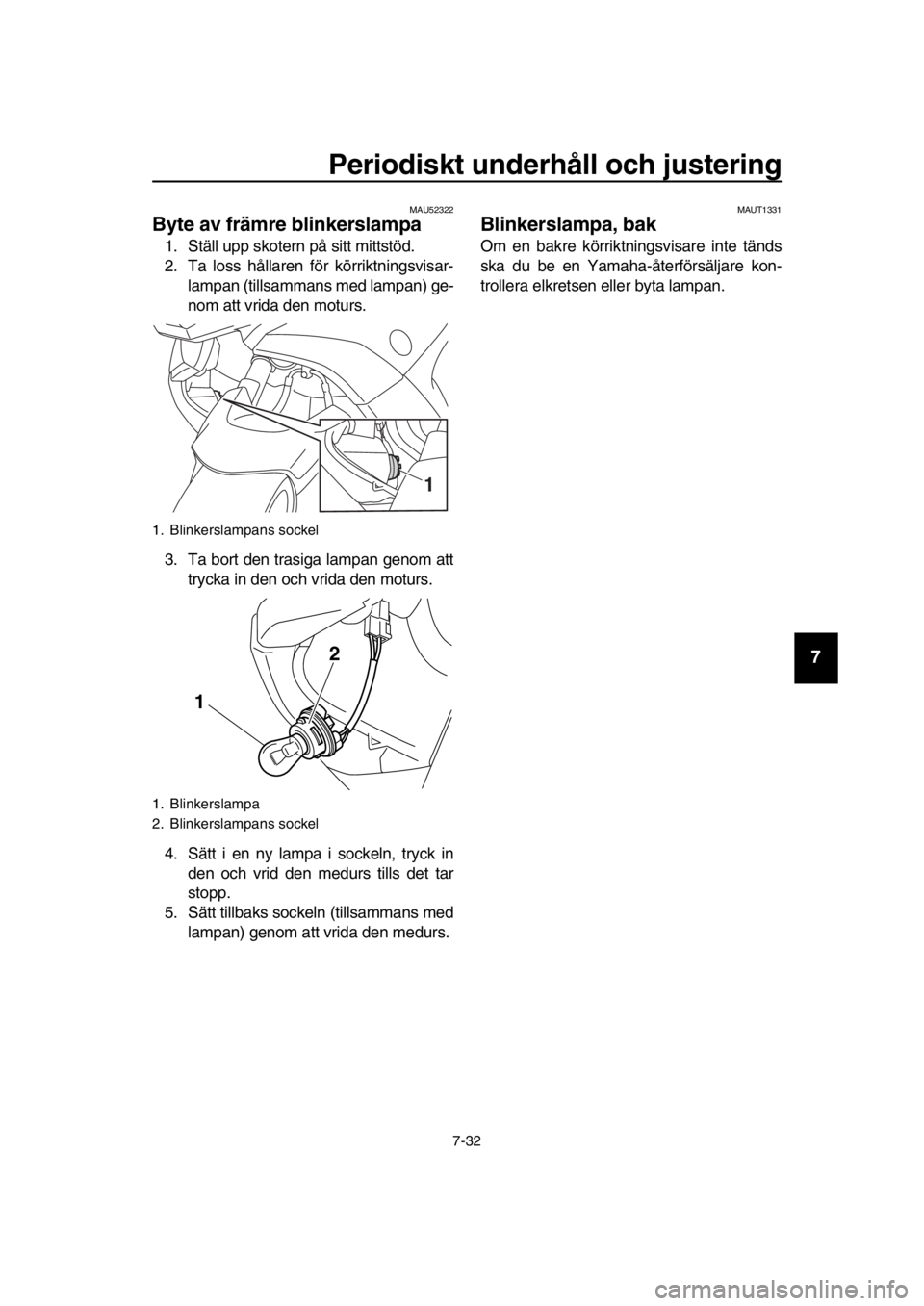

1. Blinkerslampans sockel
1. Blinkerslampa
2. Blinkerslampans sockel
1
1 2
2PW-F8199-M1.book 32 ページ 2015年10月7日 水曜日 午前10時23分
Page 88 of 106

Periodiskt underhåll och justering
7-33
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU24314
Byte av nummerskyltsbelysning
1. Ta bort nummerskyltsbelysningen ge- nom att lossa skruvarna.
2. Ta bort nummerskyltsbelysningens lampsockel (tillsammans med lampan)
genom att dra ut den.
3. Ta bort den trasiga lampan genom att dra ut den.
4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med lampan) genom att trycka in den.
6. Montera nummerskyltsbelysningen genom att skruva fast skruvarna.
MAU61562
Felsökning
Trots att alla Yamaha skotrar undersöks
noga innan de lämnar fabriken, kan pro-
blem uppstå under körning. Om det uppstår
problem med exempelvis bränslet, kom-
pressionen eller tändsystemet, kan du få
startsvårigheter och effektförluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vita-
la system själv. Om skotern däremot har be-
hov av reparation, bör du lämna den till en
Yamaha-återförsäljare, vars skickliga tekni-
ker har de verktyg samt den erfarenhet och
kunskap som krävs för att reparera skotern
på rätt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd v ilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrolle ra att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan
antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendomsska-
dor.
Felsökning av smart nyckelsystem
Kontrollera följande punkter om det smarta
nyckelsystemet inte fungerar.
Är den smarta nyckeln på? (Se sidan
3-5.)
Är batteriet i den smarta nyckeln urlad-
dat? (Se sidan 3-6.)
Är batteriet monterat på rätt sätt i den
smarta nyckeln? (Se sidan 3-6.)
Används den smarta nyckeln på en
plats med starka radiovågor eller an-
dra elektromagnetiska störningar? (Se
sidan 3-1.)
Använder du den smarta nyckeln som

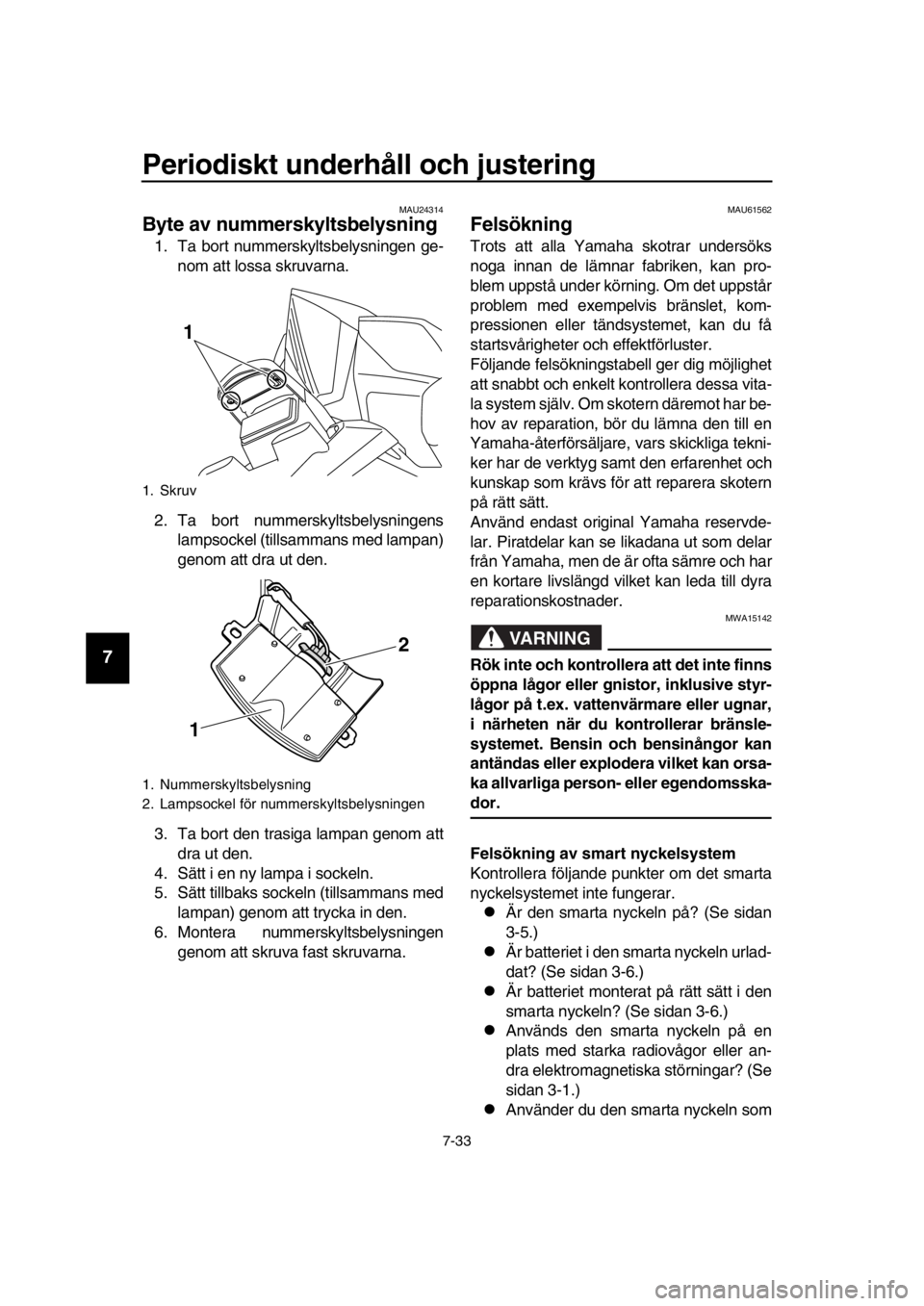

1. Skruv
1. Nummerskyltsbelysning
2. Lampsockel för nummerskyltsbelysningen
1
1 2
