Page 1 of 106
XP500
MOTORCYKEL
2PW-F8199-M1
ÄGARENS HANDBOK
Läs den här handboken noga innan for-
donet används.
XP500
XP500A
2PW-F8199-M1_immobi_M_cover.indd 12015/10/08 17:36:53
Page 2 of 106

Innebörden av den engelska texten till vänster är:
KONFORMITETSDEKLARATION
För
Produkt: Smart Keyless System
Modell: SKEA7B-01 (smart enhet)
Modell: SKEA7B-02 (handenhet)
Levereras av
MITSUBISHI ELECTRIC CORPORATION HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Teknisk konstruktionsfil innehas av
MITSUBISHI ELECTRIC CORPORATION HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Standard som används för överensstämmelse
R&TTE Direktiv EN 60065: 2002 + Amd.1: 2006 + Amd.11:
(Artikel 3.1(a) Säkerhet) 2008 + Amd.2: 2010 + Amd.12: 2011
R&TTE Direktiv EN 301 489-1 V1.9.2: 2011
(Artikel 3.1(b) EMC) EN 301 489-3 V1.6.1: 2013
R&TTE Direktiv EN 300 330-1 V1.7.1: 2010
(Artikel 3.2 Spectrum) EN 300 330-2 V1.5.1: 2010
EN 300 220-1 V2.4.1: 2012
EN 300 220-2 V2.4.1: 2012
Metoder för överensstämmelse
Vi intygar att produkterna uppfyller de nödvändiga kraven och andr\
a
relevanta föreskrifter i direktivet om radio- och Teleterminalutrustn\
ing
(R&TTE) Direktiv (1999/5/EC).
Datum för utfärdande: 3 mars, 2014
Undertecknat av ansvarig person:
Shinichi Furuta
Manager
Ignition Products Design Sect.2
Electronic Products Dept. A
Q Läs den här handboken noga innan fordonet används. Handboken ska
medfölja fordonet om det säljs.
MAU72660
2PW-F8199-M1_immobi_M_cover.indd 22015/10/08 17:36:54
Page 3 of 106

Inledning
MAU10114
Välkommen till Yamaha och dess motorcykelvärld!
Som ägare av XP500/XP500A, kan du dra fördelar av den stora erfarenhet som Yamaha
besitter och den senaste teknologin vad gäller design och tillverkning av högkvalitativa pro-
dukter som har gett Yamaha sitt goda rykte om pålitlighet.
Ta dig tid att läsa igenom denna handbok noga så att du kan njuta av alla fördelarna som
din XP500/XP500A har. Handboken ger dig inte bara anvisningar om hur du hanterar, kon-
trollerar och sköter din skoter, den ger dig äv en information om hur du ska skydda dig själv
och andra från problem och skador.
Dessutom får du många tips i handboken som gör att du kan hålla din skoter i bästa möjliga
skick. Om du har ytterligare frågor ska du inte dra dig för att fråga din Yamaha-återförsäljare.
Yamaha teamet önskar dig mång a säkra och trevliga körningar. Kom bara ihåg att låta sä-
kerheten gå först!
Yamaha har alltid som mål att förbättra produ ktdesign och kvalitet. Av denna anledning,
medan denna handbok innehåller den senast tillgängliga produktinformationen, kan det fö-
rekomma vissa skillnader mellan skotern och d enna handbok. Kontakta en Yamaha-återför-
säljare om du har några frågor om handboken.
VARNING
MWA12412
Läs den här handboken noga innan du börjar använda skotern.
2PW-F8199-M1.book 1 ページ 2015年10月7日 水曜日 午前10時23分
Page 4 of 106

Viktig information om handboken
MAU63350
Speciellt viktig information i denna handbok särskiljs genom följande:
* Produkt och specifikationer kan ändras utan föregående meddelande.
MAU36391
Detta är en varningssymbol. Den används för att
uppmärksamma dig på att det finns risk för per-
sonskador. Följ alla säkerhetsmeddelanden efter
symbolen för att undvika personskador och döds-
fall.
En VARNING innebär en farlig situation som, om
den inte undviks, kan resultera i livshotande ska-
dor.
VIKTIGT anger att speciell försiktighet måste iakt-
tas för att undvika att fordonet eller annan egen-
dom skadas.
Ett TIPS är viktig information för att underlätta vissa
handhavanden.XP500/XP500A
ÄGARENS HANDBOK
©2015 av Yamaha Motor Co., Ltd.
1:a utgåvan, Augusti 2015
Alla rättighete r förbehållna.
Omtryck eller obehörig användning
utan skriftligt tillstånd från
Yamaha Motor Co., Ltd.
är uttryckligen förbjuden.
Tryckt i Nederländerna.
VARNING
VIKTIGT
TIPS
2PW-F8199-M1.book 1 ページ 2015年10月7日 水曜日 午前10時23分
Page 5 of 106

Innehåll
Säkerhetsinformation....................... 1-1
Ytterligare information om säker körning ........................................ 1-4
Beskrivning ....................................... 2-1
Sedd från vänster ..... ....................... 2-1
Sedd från höger.......... ..................... 2-2
Reglage och instrument .................. 2-3
Smart nyckelsystem ......................... 3-1
Smart nyckelsystem ... ..................... 3-1
Räckvidd på smart nyckelsystem .... 3-2
Hantera den smarta nyckeln och
den mekaniska nyckeln................ 3-3
Smart nyckel............. ....................... 3-5
Byta batteriet i den smarta
nyckeln ......................................... 3-6
Sätta på strömmen till fordonet och bortkoppling av styrningslåset...... 3-7
Stänga av fordonet ... ....................... 3-8
För att låsa styrningen ..................... 3-9

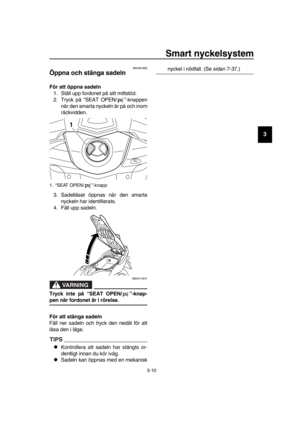

Öppna och stänga sadeln ............. 3-10
Parkeringsläge .............................. 3-11
Instrument och
kontrollfunktioner ............................. 4-1
Indikeringslampor och
varningslampor ............................ 4-1
Hastighetsmätare ............................ 4-2
Varvräknare ..................................... 4-3
Multifunktionsdisplay ....................... 4-3

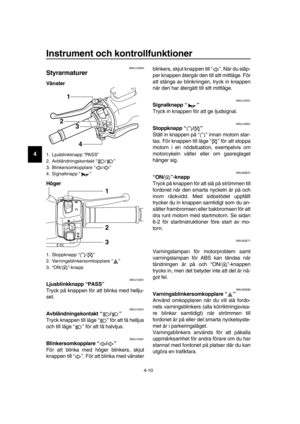

Styrarmaturer ................................ 4-10
Bromshandtag till frambroms ........ 4-11
Bromshandtag till bakbroms .......... 4-12
Bakbromsens låsspak ................... 4-12
ABS (för ABS-modeller) ............... 4-13
Tanklock ........................................ 4-14
Bränsle .......................................... 4-15
Katalysator .................................... 4-16
Justering av ryggstödet ................. 4-17
Hjälmhållare .................................. 4-17
Förvaringsfack ............................... 4-18
Vindruta ......................................... 4-19
Backspeglar........ ....................... .... 4-21
Stötdämparuppsättning ................. 4-21

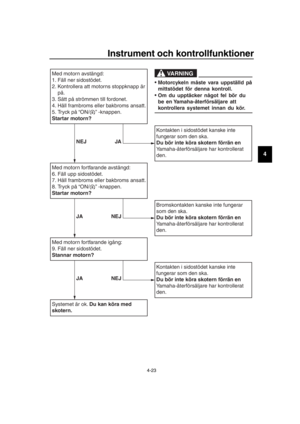

Sidostöd ........................................ 4-22 Avstängningssystem för
tändkrets ............... ..................... 4-22
Strömuttag .................................... 4-24
För din egen säkerhet – kontroller
före körning ...................................... 5-1
Hantering och vikt iga punkter vid
körning .............................................. 6-1
Start av motorn ............................... 6-2
Ivägkörning ..................................... 6-3
Acceleration och retardation ........... 6-3
Inbromsning .................................... 6-4
Tips för att sänka bränsleförbrukningen ................... 6-4
Inkörning av motorn ........................ 6-5
Parkering......................................... 6-5
Periodiskt underhåll och
justering ............................................ 7-1
Ägarens verktygssats...................... 7-2
Tabell över regelbunden skötsel för emissionssystemet .... .................. 7-3
Tabell över allmän skötsel och
smörjning ..................................... 7-4
Lossa och sätta fast paneler ........... 7-7
Kontroll av tändstif ten ..................... 7-9
Motorolja och oljefilterinsats.......... 7-10
Kylvätska....................................... 7-13
Byte av luftfiltret ............................ 7-14
Justera tomgångsvarvtalet ............ 7-15
Kontroll av gashandtagets spel ..... 7-16
Ventilspel ...................................... 7-16
Däck .............................................. 7-17
Gjutna fälgar ................................. 7-19
Kontroll av fram- och bakbromshandtagets spel ......... 7-19

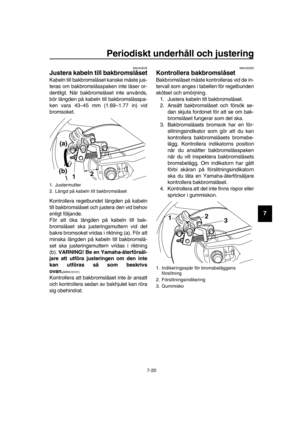

Justera kabeln till bakbromslåset ........................... 7-20
Kontrollera bakbromslåset ............ 7-20
Kontroll av bromsbelägg fram och bak ............................................. 7-21
Kontroll av bromsvätskenivån ....... 7-21
Byte av bromsvätska..................... 7-22
Kuggremsspänning ....................... 7-23
Kontroll och smörjning av kablar ... 7-23
2PW-F8199-M1.book 1 ページ 2015年10月7日 水曜日 午前10時23分
Page 6 of 106

Innehåll
Kontroll av och smörjning av gashandtag och kabel ................7-24
Smörjning av bromshandtag för frambroms och bakbroms ..........7-24
Kontroll och smörjning av mittstöd och sidostöd ...............................7-25
Kontroll av framgaffeln...................7-25
Kontroll av styrningen ....................7-26
Kontroll av hjullager .......................7-26
Batteri ............................................7-27
Byte av säkringar ..... ......................7-28
Strålkastare ...................................7-30
Parkeringsljus ................................7-31
Bakljus/bromsljus...........................7-31
Byte av främre blinkerslampa ........7-32
Blinkerslampa, bak ........................7-32
Byte av nummerskyltsbelysning ....7-33
Felsökning .....................................7-33
Felsökningsschema .... ...................7-35
Nödfallsläge ...................................7-37
Skötsel och förvaring av skotern ....8-1
Försiktighet med matta färger..........8-1
Skötsel .............................................8-1
Förvaring .........................................8-4
Specifikationer ..................................9-1
Konsumentinformation ..................10-1
Identifikationsnummer ...................10-1
Register ............................................11-1
2PW-F8199-M1.book 2 ページ 2015年10月7日 水曜日 午前10時23分
Page 7 of 106

1-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Säkerhetsinformation
MAU1026B
Ta ansvar som ägare
I egenskap av fordonets ägare, är du an-
svarig för att skotern körs säkert och på rätt
sätt.
Skotrar kör i ett spår.
Säker hantering och användning beror på
korrekt körteknik så väl som förarens kun-
skaper. Alla förare ska känna till följande
innan de kör skotern.
Han eller hon ska:
Få ingående anvisningar om alla as-
pekter av skoterkö rning av en kunnig
person.
Iaktta varningar och underhållskrav i
den här ägarhandboken.
Få behörig utbildning i säker och kor-
rekt körteknik.
Få professionell teknisk service enligt
den här ägarhandboken och/eller när
det mekaniska skicket kräver det.
Kör aldrig en skoter utan att ha fått trä-
na eller fått instruktioner. Gå en kurs.
Nybörjare ska utbildas av en certifie-
rad instruktör. Kontakta en auktorise-
rad skoteråterförsäljare för att ta reda
på de utbildningar som finns närmast
dig.
Säker körning
Utför kontrollerna före körning varje gång
fordonet används så att det är i säkert skick.
Risken för en olycka eller egendomsskador
ökar om du inte inspekterar och underhåller
fordonet på rätt sätt. En lista över kontroller
före körning finns på sidan 5-1.
Denna skoter är konstruerad för att
bära föraren och en passagerare.
Att bilister inte upptäcker och känner
igen skotrar i trafiken är den domine-
rande orsaken till olyckor mellan bilar
och skotrar. Många olyckor orsakas av
bilförare som inte ser skotern. Att göra
sig själv synlig verkar vara ett mycket effektivt sätt att minska risken för den-
na typ av olyckor.
Alltså:
Använd en ljus jacka.
Var extra försikti g när du närmar dig
och kör genom korsningar, eftersom
korsningar är de vanligaste platser-
na för skoterolyckor.
Kör där bilisterna kan se dig. Undvik att köra i bilisternas döda vinkel.
Utför aldrig service på en skoter utan att ha tillräcklig kunskap. Kon-
takta en auktoriserad skoteråterför-
säljare för att ta reda på
grundläggande service på skotern.
Vissa uppgifter får endast utföras av
behörig personal.
Många olyckor förorsakas av oerfarna
förare. Det är faktisk så att många fö-
rare som är inblandade i olyckor inte
har giltigt körkort.
Se till att du är behörig och enbart lånar ut skotern till andra behöriga
förare.
Känn din kompetens och din be- gränsning. Om du håller dig inom
dina begränsningar kan det hjälpa
dig undvika olyckor.
Vi rekommenderar att du övar dig på att köra skotern där det inte finns
någon trafik tills du känner skotern
och alla dess reglage ordentligt.
Många olyckor orsakas av att föraren
gör fel. Ett vanligt fel som förare gör är
stora svängar på grund av för hög has-
tighet eller felaktig kurvtagning (otill-
räcklig lutningsvinkel för hastigheten). Följ alltid hastighetsbegränsningar- na och kör aldrig fortare än vad väg-
laget och trafikförhållandena
medger.
Blinka alltid innan du svänger eller
byter fil. Se till att bilisterna kan se
dig.
Förarens och passagerarens kropps-
ställningar är viktiga för korrekt kör-
2PW-F8199-M1.book 1 ページ 2015年10月7日 水曜日 午前10時23分
Page 8 of 106

Säkerhetsinformation
1-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
ning. Föraren ska ha båda händerna på styret och båda fötterna på förarens
fotstöd under körning, för att kunna
behålla kontrollen över skotern.
Passageraren ska alltid hålla i föra- ren, sitsremmen eller handtaget, i
förekommande fall, med båda hän-
derna och ha båda fötterna på pas-
sagerarens fotstöd. Kör aldrig med
passagerare om inte han eller hon
kan ha båda fötterna ordentligt på
passagerarens fotstöd.
Kör aldrig alkohol- eller narkotikapå-
verkad.
Denna skoter är endast konstruerad
för att köra på vägar. Den är inte lämp-
lig för terrängkörning.
Skyddskläder
De flesta dödsolyckor med skotrar beror på
huvudskador. Att använda hjälm är den all-
ra främsta faktorn för att förhindra eller
minska huvudskador.
Använd alltid en godkänd hjälm.
Använd ansiktsskydd eller glasögon.
Vind i oskyddade ögon kan bidra till
försämrad syn som kan försena upp-
täckten av faror.
Att använda jacka, kraftiga skor, byxor,
handskar etc. är effektivt för att förhin-
dra eller minska sk rubbsår och skär-
sår.
Använd aldrig löst sittande kläder, ef-
tersom de kan fastna i reglagespakar
eller hjul och orsaka skador eller en
olycka.
Använd alltid skyddskläder som täcker
benen, anklarna och fötterna. Motorn
och avgassystemet är mycket heta un-
der och efter användningen och kan
orsaka brännskador.
Passagerare ska också iaktta försiktig-
hetsåtgärderna ovan. Undvik kolmonoxidförgiftning
Alla avgaser innehåller kolmonoxid som är
en livsfarlig gas. Om
du andas in kolmonox-
id kan det leda till huvudvärk, yrsel, dåsig-
het, illamående, förvir ring och till slut död.
Kolmonoxid är en färglös, luktlös och smak-
lös gas som kan vara närvarande trots att
du inte kan se eller lukta avgaser. Livsfarli-
ga nivåer av kolmonoxid kan snabbt byggas
upp och du kan plötsligt bli oförmögen att
vidta åtgärder för att rädda dig själv. Livsfar-
liga nivåer av kolmonoxid kan dröja sig kvar
i flera timmar eller dagar på instängda eller
dåligt ventilerade platser. Om du känner
symptom på kolmonoxidförgiftning ska du
omedelbart lämna platsen, gå ut i friska luf-
ten och SÖKA LÄKARHJÄLP.
Kör inte motorn inomhus. Kolmonoxid
kan snabbt nå livshotande nivåer även
om du försöker ve ntilera ut avgaserna
med fläktar, öppna fönster eller dörrar.
Kör inte motorn på dåligt ventilerade
eller delvis instängda platser som la-
dor, garage eller carports.
Kör inte motorn utomhus där avgaser
kan tränga in i en byggnad genom
öppningar som t.ex. fönster och dörrar.
Lastning
Om du sätter på tillbehör på skotern eller
lastar den kan stabiliteten och hanteringen
påverkas negativt om skoterns viktfördel-
ning ändras. För att undvika risken för
olyckor, var ytterst fö rsiktig när du lastar
skotern eller sätter på tillbehör på den. Var
extra försiktig när du kör en skoter med last
eller tillbehör. Nedan följer några allmänna
riktlinjer hur du lastar skotern tillsammans
med information om tillbehören:
Den totala vikten av förare, passagerare,
tillbehör och last får inte överstiga den max-
imala lastgränsen. En olycka kan inträffa
om du kör ett överlastat fordon.
2PW-F8199-M1.book 2 ページ 2015年10月7日 水曜日 午前10時23分
