torlampan för det smarta
nyckelsystemet blinkar. 3. Strömmen till fordonet slås på när styr- ningslåset har kopplats bort helt. Indi-
katorlampan för det smarta
nyckelsystemet slocknar och multi-
funktionsdisplayen tänds.
4. Motorn kan nu startas. (Se sidan 6-2.)
MAU61693
Stänga av fordonet
Tryck på “OFF/LOCK”-knappen när den
smarta nyckeln är på och inom räckvidd när
du vill stänga av fordonet (och stoppa mo-
torn om den är igång).
När den smarta nyckeln har identifierats
hörs en ljudsignal som bekräftar att ström-
men till fordonet har stängts av.
Om den smarta nyckeln inte är inom räck-
vidden eller inte kan kommunicera med for-
donet när du trycker på “OFF/LOCK”-
knappen, kommer fordonet inte att stängas
av och ljudsignalen hör s i tre sekunder (in-
dikatorlampan för det smarta nyckelsyste-
met blinkar också) för att varna dig om att
strömmen inte stängts av. Kontrollera var
den smarta nyckeln befinner sig och dess
funktion, och försök stänga av fordonet
igen.
TIPS
Föraren måste stänga av strömmen till
fordonet för hand.
Strömmen till fordonet stängs inte av
automatiskt även om den smarta nyck-
eln flyttas utanför det smarta nyckel-
systemets räckvidd.
Det går inte att stänga av strömmen till
fordonet med “OFF/LOCK”-knappen
när fordonet är i rörelse. Stanna fordo-
net på en säker plats innan du stänger
av strömmen.
Utan den smarta nyckeln kan ström-
men till fordonet stängas av genom att
1. “OFF/LOCK”-knapp
1
2PW-F8199-M1.book 8 ページ ２０１５年１０月７日　水曜日　午前１０時２３分

Instrument och kontrollfunktioner
4-10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU1234H
Styrarmaturer
Vänster
Höger
MAU12361Ljusblinkknapp “PASS”
Tryck på knappen för att blinka med hellju-
set.
MAU12401Avbländningskontakt “ / ”
Tryck knappen till läge “ ” för att få helljus
och till läge “ ” för att få halvljus.
MAU12461Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vänster blinkers, skjut knappen till “ ”. När du släp-
per knappen återgår den till sitt mittläge. För
att stänga av blinkningen, tryck in knappen
när den har återgått
till sitt mittläge.
MAU12501Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU12661Stoppknapp “ / ”
Ställ in knappen på “ ” innan motorn star-
tas. För knappen till läge “ ” för att stoppa
motorn i en nödsituation, exempelvis om
motorcykeln välter eller om gasreglaget
hänger sig.
MAU63631“ON/ ”-knapp
Tryck på knappen för att slå på strömmen till
fordonet när den smarta nyckeln är på och
inom räckvidd. Med sidostödet uppfällt
trycker du in knappen samtidigt som du an-
sätter frambromsen elle r bakbromsen för att
dra runt motorn med startmotorn. Se sidan
6-2 för startinstruktioner före start av mo-
torn.
MAU63571
Varningslampan för motorproblem samt
varningslampan för ABS kan tändas när
tändningen är på och “ON/ ”-knappen
trycks in, men det bety der inte att det är nå-
got fel.
MAU63580Varningsblinkersomkopplare “ ”
Använd omkopplaren när du vill slå fordo-
nets varningsblinkers (alla körriktningsvisa-
re blinkar samtidigt) när strömmen till
fordonet är på eller det smarta nyckelsyste-
met är i parkeringsläget.
Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med fordonet på platser där du kan
utgöra en trafikfara.
1. Ljusblinkknapp “PASS”
2. Avbländningskontakt “ / ”
3. Blinkersomkopplare “ / ”
4. Signalknapp “ ”
1. Stoppknapp “ / ”
2. Varningsblinkersomkopplare “ ”
3. “ON/ ”-knapp
1
23
4
1
2
3
2PW-F8199-M1.book 10 ページ ２０１５年１０月７日　水曜日　午前１０時２３分

Instrument och kontrollfunktioner
4-23
1
2
3
4
5
6
7
8
9
10
11
12
13
14

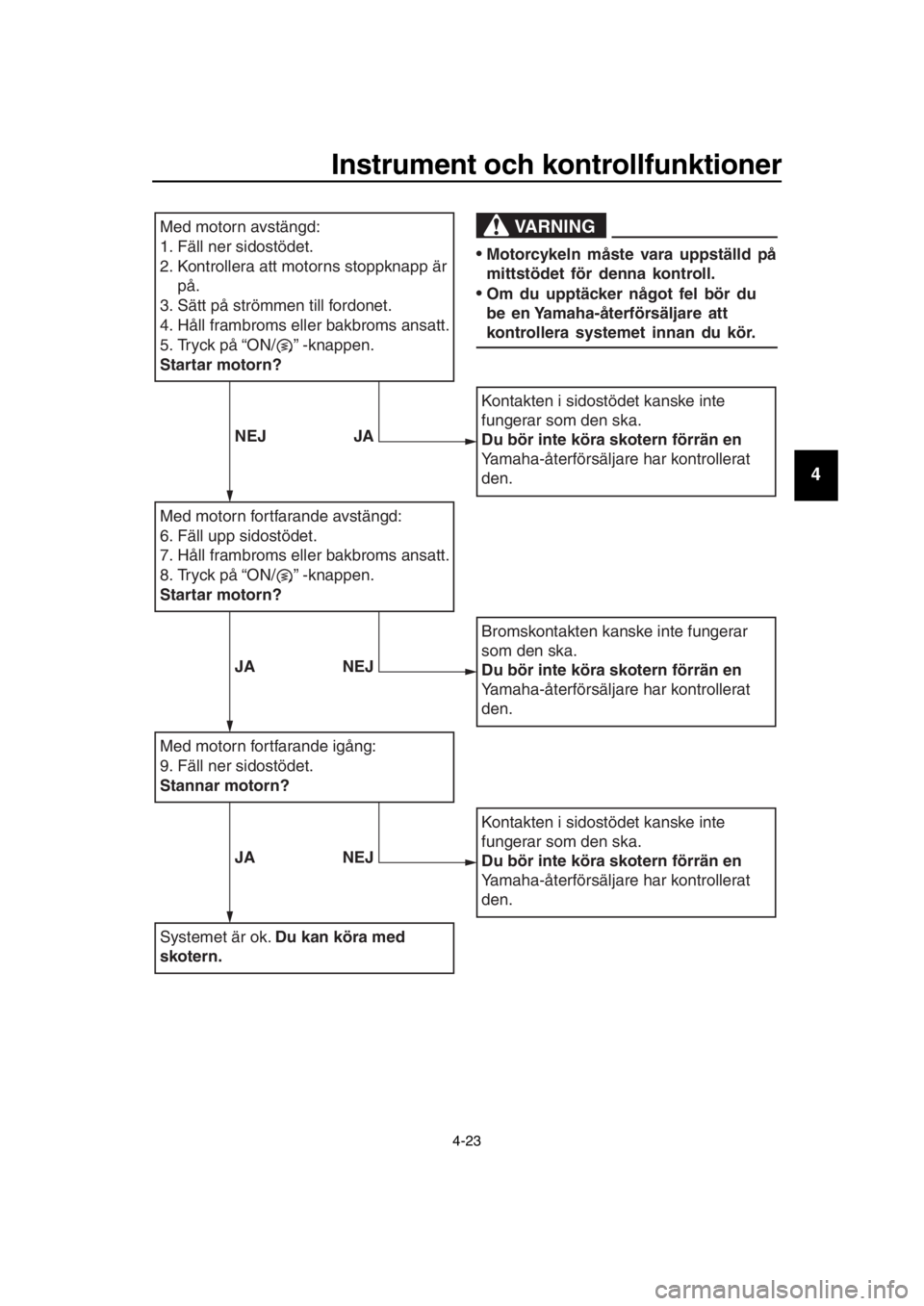

Med motorn a vstängd:
1. Fäll ner sidostödet.
2. Kontroller a att motorns stoppknapp är
på.
3. Sätt på strömmen till fordonet.
4. Håll fr ambroms eller bakbroms ansatt.
5.
Tryck på “ON/ ” -knappen.
Startar motorn?
Med motorn fortf arande a vstängd:
6. Fäll upp sidostödet.
7. Håll fr ambroms eller bakbroms ansatt.
8.
Tryck på “ON/ ” -knappen.
Startar motorn?
Med motorn fortf arande igång:
9. Fäll ner sidostödet.
Stannar motorn?
Systemet är ok. Du kan köra med
skotern.
Kontakten i sidostödet kanske inte
funger ar som den ska.
Du bör inte köra skotern förrän en
Y amaha-återförsäljare har kontroller at
den.
Bromskontakten kanske inte funger ar
som den ska.
Du bör inte köra skotern förrän en
Y amaha-återförsäljare har kontroller at
den.
Kontakten i sidostödet kanske inte
funger ar som den ska.
Du bör inte köra skotern förrän en
Y amaha-återförsäljare har kontroller at
den.
NEJ JA
JANEJ
JANEJ
VARNING

Motorcykeln måste vara uppställd på
mittstödet för denna kontroll.
Om du upptäcker något fel bör du
be en Yamaha-återför säljare att
kontrollera systemet innan du kör.
2PW-F8199-M1.book 23 ページ ２０１５年１０月７日　水曜日　午前１０時２３分

6-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Hantering och viktiga punkter vid körning
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU63621
TIPS
Den här modellen är utrustad med:
en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I sådana fall visas felkoden 30 på
displayen, men det innebär inte ett fel.
Stäng av och slå på strömmen till for-
donet för att rensa felkoden. Om detta
inte görs kommer motorn inte att starta
även om motorn går runt när start-
knappen trycks in.
ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för att
starta om motorn om den stannar.
