Functies van instrumenten en bed ienin gselementen
3-3
3
WAARSCHUWING
DWA10062
Draai nooit d e sleutel naar “OFF” of
“LOCK” terwijl d e machine rijdt. Hier-
d oor wor den de elektrische systemen
uit geschakel d, wat mo gelijk kan lei den
tot verlies van de controle of een on ge-
val.
DAU10694LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links of rechts.
2. Druk de sleutel in de “OFF”-stand in
en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.
OPMERKING
Als het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts of links
te draaien.
Om het stuur te ontgrendelen
1. Steek de sleutel in.
2. Druk de sleutel in de “LOCK”-stand in en draai deze dan naar “OFF”.
DAU65680 (Parkeren)
De alarmverlichting ka n worden ingescha-
keld, maar alle andere elektrische syste-
men zijn uit. De sleutel kan worden
uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
LET OP
DCA22330
Als u d e alarmverlichtin g lan gduri g laat
b ran den, kan d e accu ontla den raken.
1. Drukken.
2. Draaien.
12
1. Drukken.
2. Draaien.
12
UB88D0D0.book Page 3 Friday, October 16, 2015 1:46 PM

Functies van instrumenten en bed iening selementen
3-4
3
DAU49398
Controlelampjes en waarschu-
wingslampjes
DAU11032Controlelampjes
richtin gaanwijzers“” en“”
Elk controlelampje gaat knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU11061Vrijstan dcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU11124Waarschuwin gslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is. Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
OPMERKING
Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knippe-
ren bij rijden op een helling of bij plotseling
afremmen of optrekken, er is dan echter
geen sprake van een storing.
DAU58400Controlelampjes cruise control
Deze controlelampjes gaan branden wan-
neer de cruise control wordt geactiveerd.
Zie pagina 3-6 voor uitgebreide informatie
over de werking van deze controlelampjes.
Het elektrisch circuit voor deze controle-
lampjes kan worden gecontroleerd door de
sleutel naar “ON” te draaien. Deze contro-
lelampjes moeten enkele seconden gaan
branden en dan uitgaan.
Als een controlelampje niet meteen gaat
branden wanneer u de sleutel naar “ON”
draait of als een controlelampje blijft bran-
den, laat het elektrisch circuit dan door een
Yamaha dealer controleren.
DAU73171Waarschuwin gslampje
motorstorin g“”
Dit waarschuwingslampje gaat branden als
er een storing wordt gedetecteerd in de
motor of een ander regelsysteem van de
machine. Vraag in dat geval een Yamaha
dealer het boorddiagnosesysteem te con-
troleren.
1. Controlelampje startblokkering “ ”
2. Controlelampje linker richtingaanwijzers “ ”
3. Waarschuwingslampje motorstoring “ ”
4. Waarschuwingslampje olieniveau “ ”
5. Vrijstandcontrolelampje “ ”
6. Controlelampje grootlicht “ ”
7. ABS-waarschuwingslampje “ ”
8. Controlelampje rechter richtingaanwijzers “ ”
9. Controlelampje tractieregeling “TCS”
10.Controlelampjes cruise control
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
128374
910
65
ABS
UB88D0D0.book Page 4 Friday, October 16, 2015 1:46 PM

Functies van instrumenten en bed ienin gselementen
3-5
3
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Als het waarschuwingslampje niet gaat
branden wanneer de sleutel naar “ON”
wordt gedraaid of blijft branden, vraag dan
uw Yamaha dealer om de machine na te
zien.
DAU69890ABS-waarschuwin gslampje “ ”
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
sleutel naar “ON” wordt gedraaid en uit als
met een snelheid van 10 km/h (6 mi/h) of
hoger wordt gereden.
Als het ABS-waarschuwingslampje:  niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid
 gaat branden of knipperen tijdens het
rijden
 niet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren. (Zie pagina 3-25 voor uitleg over de wer-
king van het ABS-systeem.)
WAARSCHUWING
DWA16041
Als het ABS-waarschuwin gslampje niet
uit gaat zo dra met een snelhei d van 10
km/h (6 mi/h) of ho ger wor dt g ere den, of
als het waarschuwin gslampje tij dens
het rij den gaat bran den of knipperen,
keert het remsysteem teru g naar con-
ventioneel remmen. Als een van de bo-
venstaan de gevallen zich voor doet, of
als het waarschuwin gslampje helemaal
niet gaat bran den, rij d an extra voorzich-
ti g om te voorkomen d at de remmen in
noo dsituaties blokkeren. Laat het rem- systeem en
de elektrische circuits zo
snel mo gelijk door een Yamaha dealer
controleren.
DAU54261Controlelampje tractiere gelin g “TCS”
Dit controlelampje knippert wanneer de
tractieregeling is ingeschakeld en brandt
wanneer de tractieregeling is ingeschakeld.
Het elektrisch circuit voor het lampje kan
worden gecontroleerd door de sleutel naar
“ON” te draaien. Het lampje moet enkele
seconden oplichten en dan uitgaan.
Als het lampje niet oplicht wanneer de sleu-
tel naar “ON” wordt gedraaid of blijft bran-
den, vraag dan uw Yamaha dealer om het
elektrisch circuit na te zien.
Als de tractieregeling tijdens het rijden
wordt uitgeschakeld, gaan het controle-
lampje en het waarschuwingslampje mo-
torstoring branden. (Zie pagina 3-26 voor
uitleg over de werking van de tractierege-
ling.)
Probeer in dat geval om de tractieregeling
en de lampjes terug te stellen door de pro-
cedures in “Terugstellen” op pagina 3-27 te
volgen.
DAU73120Controlelampje start blokkerin g“”
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
continu te knipperen om aan te geven dat
ABS
1. Waarschuwingslampje motorstoring “ ”
2. Controlelampje tractieregeling “TCS”
NA.TEMP
C.TEMP
TIME TR
21
UB88D0D0.book Page 5 Friday, October 16, 2015 1:46 PM

Functies van instrumenten en bed iening selementen
3-6
3
het startblokkeersysteem is ingeschakeld.
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld.
Het elektrisch circuit voor het controle-
lampje kan worden gecontroleerd door de
sleutel naar “ON” te draaien. Het controle-
lampje moet enkele seconden oplichten en
dan uitgaan.
Als het controlelampje niet gaat branden
wanneer de sleutel naar “ON” wordt ge-
draaid, blijft branden of in een patroon
knippert, laat de machine dan nazien door
een Yamaha dealer. (Als er een probleem
wordt gedetecteerd in het startblokkeersy-
steem, gaat het controlelampje startblok-
kering in een patroon knipperen.)
OPMERKING
Als het controlelampje startblokkering
knippert in het patroon 5 keer langzaam ge-
volgd door 2 keer snel, betreft dit mogelijk
een storing in het transpondersignaal. Als
deze fout zich voordoet, probeer dan het
volgende.
1. Houd andere startblokkeersleutels uit
de buurt van het contactslot. Andere
startblokkeersleutels kunnen signaal-
storing veroorzaken, waardoor de mo-
tor weigert te starten.
2. Start de motor met behulp van de co- deersleutel.
3. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
DAU54192
Cruise control
Dit model is uitgerust met cruise control,
dat een ingestelde kruissnelheid handhaaft.
De cruise control werkt alleen wanneer u
rijdt in de 3e versnelling bij snelheden tus-
sen ongeveer 50 km/h (31 mi/h) en 160
km/h (100 mi/h), in de 4e of 5e versnelling
bij snelheden tussen ongeveer 50 km/h (31
mi/h) en 180 km/h (112 mi/h), of in de 6e
versnelling bij snelheden tussen ongeveer
55 km/h (34 mi/h) en 180 km/h (112 mi/h).
WAARSCHUWING
DWA16341
Onjuist geb ruik van d e cruise con-
trol kan lei den tot verlies van d e
controle over d e machine met mo-
g elijk een on geval tot g evolg. Ge-
b ruik geen cruise control in druk
verkeer, slechte weersomstan dig -
he den of op bochti ge, gla dde, heu-
velachti ge of slechte we gen of
g rin dweg en.
 Wanneer u heuvelopwaarts of heu-
velafwaarts rij dt, kan de cruise con-
trol de in gestel de kruissnelhei d
mo gelijk niet aanhou den.
 Wanneer u d e cruise control niet
g eb ruikt, moet u deze uitschakelen
om te voorkomen d at u deze per
on geluk inschakelt. Controleer of
het controlelampje voor cruise
control “ ” uit is.
UB88D0D0.book Page 6 Friday, October 16, 2015 1:46 PM

Functies van instrumenten en bed ienin gselementen
3-7
3
Cruise control activeren en instellen

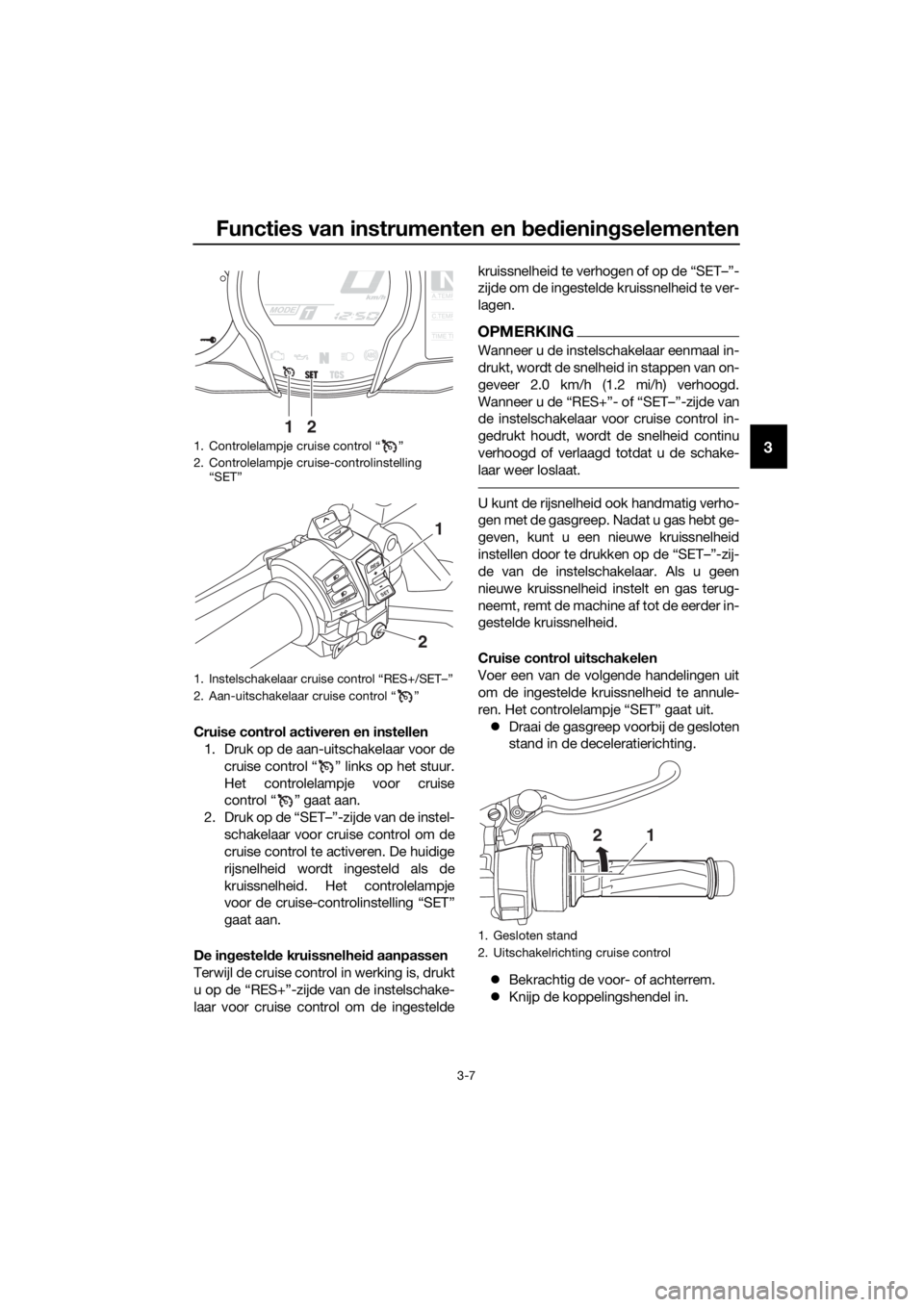

1. Druk op de aan-uitschakelaar voor de
cruise control “ ” links op het stuur.
Het controlelampje voor cruise
control “ ” gaat aan.
2. Druk op de “SET–”-zijde van de instel- schakelaar voor cruise control om de
cruise control te activeren. De huidige
rijsnelheid wordt ingesteld als de
kruissnelheid. Het controlelampje
voor de cruise-controlinstelling “SET”
gaat aan.
De in gestel de kruissnelhei d aanpassen
Terwijl de cruise control in werking is, drukt
u op de “RES+”-zijde van de instelschake-
laar voor cruise control om de ingestelde kruissnelheid te verhogen of op de “SET–”-
zijde om de ingestelde kruissnelheid te ver-
lagen.
OPMERKING
Wanneer u de instelschakelaar eenmaal in-
drukt, wordt de snelheid in stappen van on-
geveer 2.0 km/h (1.2 mi/h) verhoogd.
Wanneer u de “RES+”- of “SET–”-zijde van
de instelschakelaar voor cruise control in-
gedrukt houdt, wordt de snelheid continu
verhoogd of verlaagd totdat u de schake-
laar weer loslaat.
U kunt de rijsnelheid ook handmatig verho-
gen met de gasgreep. Nadat u gas hebt ge-
geven, kunt u een nieuwe kruissnelheid
instellen door te drukken op de “SET–”-zij-
de van de instelschakelaar. Als u geen
nieuwe kruissnelheid instelt en gas terug-
neemt, remt de machine af tot de eerder in-
gestelde kruissnelheid.
Cruise control uitschakelen
Voer een van de volgende handelingen uit
om de ingestelde kruissnelheid te annule-
ren. Het controlelampje “SET” gaat uit.
 Draai de gasgreep voorbij de gesloten
stand in de deceleratierichting.
 Bekrachtig de voor- of achterrem.
 Knijp de koppelingshendel in.
1. Controlelampje cruise control “ ”
2. Controlelampje cruise-controlinstelling
“SET”
1. Instelschakelaar cruise control “RES+/SET–”
2. Aan-uitschakelaar cruise control “ ”
NA.TEMP
C.TEMP
TIME TR
21
RES
SETPA SS
1
2
1. Gesloten stand
2. Uitschakelrichting cruise control
21
UB88D0D0.book Page 7 Friday, October 16, 2015 1:46 PM

Functies van instrumenten en bed iening selementen
3-8
3
Druk op de aan-uitschakelaar om de cruise
control uit te zetten. Het
controlelampje “ ” en controlelampje
“SET” gaan uit.
OPMERKING
De rijsnelheid gaat dalen zodra cruise con-
trol wordt uitgeschakeld, als tenminste niet
aan de gasgreep wordt gedraaid.
De hervattin gsfunctie geb ruiken
Druk op de “RES+”-zijde van de instelscha-
kelaar voor cruise control om de cruise
control opnieuw te activeren. De rijsnelheid
keert dan terug naar de eerder ingestelde
kruissnelheid. Het controlelampje “SET”
gaat aan.
WAARSCHUWING
DWA16351
Het is g evaarlijk de hervattin gsfunctie te
g eb ruiken wanneer d e eerder in gestel de
kruissnelhei d te hoo g is voor de hui dig e
omstan dig he den.
OPMERKING
Wanneer u op de aan-uitschakelaar drukt
terwijl de cruise control in werking is, wordt
de cruise control volledig uitgeschakeld en
wordt de eerder ingestelde kruissnelheid
gewist. U kunt de hervattingsfunctie pas
weer gebruiken nadat u een nieuwe kruis-
snelheid hebt ingesteld.
Automatische uitschakeling van cruise
control
De cruise control voor dit model wordt
elektronisch geregeld en is gekoppeld aan
de andere regelsystemen. De cruise control
wordt onder de volgende omstandigheden
automatisch uitgeschakeld:
 De cruise control kan de ingestelde
kruissnelheid niet aanhouden. 
Er is een wielslip of wielspin gedetec-
teerd. (Als de tractieregeling niet is uit-
geschakeld, werkt de tractieregeling
nog.)
 De startschakelaar/noodstopschake-
laar wordt in de stand “ ” gezet.
 De motor slaat af.
 De zijstandaard wordt omlaag gezet.
Als u rijdt met een ingestelde kruissnelheid
en de cruise control wordt uitgeschakeld
onder de bovenstaande omstandigheden,
gaat het controlelampje “ ” uit en knip-
pert het controlelampje “SET” gedurende 4
seconden, waarna dit uitgaat.
Als u niet rijdt met een ingestelde kruissnel-
heid en de startschakelaar/noodstopscha-
kelaar wordt in de stand “ ” gezet, de
motor slaat af of de zijstandaard wordt om-
laag gezet, gaat het controlelampje “ ” uit
(het controlelampje “SET” knippert niet).
Als de cruise control automatisch wordt uit-
geschakeld, moet u stoppen en controleren
of de machine in goede staat verkeert.
Voordat u de cruise control opnieuw ge-
bruikt, moet u deze inschakelen met de
aan-uitschakelaar.
OPMERKING
In bepaalde gevallen kan de cruise control
de ingestelde kruissnelheid mogelijk niet
aanhouden wanneer u heuvelopwaarts of
heuvelafwaarts rijdt met de machine.  Wanneer u heuvelopwaarts rijdt met
de machine, kan de werkelijke rijsnel-
heid lager worden dan de ingestelde
kruissnelheid. Als dit gebeurt, accele-
reert u met de gasgreep tot de ge-
wenste rijsnelheid.
 Wanneer u heuvelafwaarts rijdt met de
machine, kan de werkelijke rijsnelheid
hoger worden dan de ingestelde
kruissnelheid. Als dit gebeurt, kunt u
de instelschakelaar niet gebruiken om
de ingestelde kruissnelheid aan te
passen. Als u de rijsnelheid wilt verla-
UB88D0D0.book Page 8 Friday, October 16, 2015 1:46 PM

Functies van instrumenten en bed ienin gselementen
3-9
3
gen, gebruikt u de remmen. Wanneer
u de remmen gebruikt, wordt de
cruise control uitgeschakeld.DAU54258
Multifunctionele meter
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter gaat aan bren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.
OPMERKING
De selectieschakela ar “ / ” en de me-
nuschakelaar “MENU” bevinden zich links
op het stuur. Met deze schakelaars kunt u
de instellingen van de multifunctionele me-
ter regelen of wijzigen.
1. “RESET”-toets
2. Toets “TCS”
3. Toerenteller
4. Rijmodusweergave
5. Eco-controlelampje “ECO”
6. Brandstofniveaumeter
7. Snelheidsmeter
8. Klok
9. Aanduiding ingeschakelde versnelling
10.Functieweergave
11.Informatieweergave
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1231145786910
UB88D0D0.book Page 9 Friday, October 16, 2015 1:46 PM

Functies van instrumenten en bed iening selementen
3-10
3
De multifunctionele meter biedt de volgen-
de voorzieningen:
 een snelheidsmeter
 een toerenteller
 een klok
 een brandstofniveaumeter
 een eco-controlelampje
 een aanduiding voor de ingeschakel-
de versnelling
 een rijmodusweergave
 een functieweergave
 een informatieweergave
 een instelmodusweergave
OPMERKING
Vergeet niet de sleutel naar “ON” te
draaien voordat u drukt op de
selectieschakelaar “ / ”, menus-
chakelaar “MENU”, toets “RESET” of
toets “TCS”.
 Zie pagina 3-15 als u de meterweer-
gaven wilt schakelen tussen kilome-
ters en mijlen.
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan. Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.
LET OP
DCA10032
Laat
de motor niet draaien terwijl de toe-
renteller in d e rode zone wijst.
Ro de zone: 9000 tpm en ho ger
Bran dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen van “F” (vol) naar “E”
(leeg) naarmate het brandstofniveau verder
1. Menuschakelaar “MENU”
2. Selectieschakelaar “ / ”
1
2
1. Toerenteller
2. Rode zone toerenteller
1. Brandstofniveaumeter
1 2
GEAR
NA.TEMP
C.TEMP
1
UB88D0D0.book Page 10 Friday, October 16, 2015 1:46 PM
