Functies van instrumenten en bed iening selementen
3-6
3
het startblokkeersysteem is ingeschakeld.
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld.
Het elektrisch circuit voor het controle-
lampje kan worden gecontroleerd door de
sleutel naar “ON” te draaien. Het controle-
lampje moet enkele seconden oplichten en
dan uitgaan.
Als het controlelampje niet gaat branden
wanneer de sleutel naar “ON” wordt ge-
draaid, blijft branden of in een patroon
knippert, laat de machine dan nazien door
een Yamaha dealer. (Als er een probleem
wordt gedetecteerd in het startblokkeersy-
steem, gaat het controlelampje startblok-
kering in een patroon knipperen.)
OPMERKING
Als het controlelampje startblokkering
knippert in het patroon 5 keer langzaam ge-
volgd door 2 keer snel, betreft dit mogelijk
een storing in het transpondersignaal. Als
deze fout zich voordoet, probeer dan het
volgende.
1. Houd andere startblokkeersleutels uit
de buurt van het contactslot. Andere
startblokkeersleutels kunnen signaal-
storing veroorzaken, waardoor de mo-
tor weigert te starten.
2. Start de motor met behulp van de co- deersleutel.
3. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
DAU54192
Cruise control
Dit model is uitgerust met cruise control,
dat een ingestelde kruissnelheid handhaaft.
De cruise control werkt alleen wanneer u
rijdt in de 3e versnelling bij snelheden tus-
sen ongeveer 50 km/h (31 mi/h) en 160
km/h (100 mi/h), in de 4e of 5e versnelling
bij snelheden tussen ongeveer 50 km/h (31
mi/h) en 180 km/h (112 mi/h), of in de 6e
versnelling bij snelheden tussen ongeveer
55 km/h (34 mi/h) en 180 km/h (112 mi/h).
WAARSCHUWING
DWA16341
Onjuist geb ruik van d e cruise con-
trol kan lei den tot verlies van d e
controle over d e machine met mo-
g elijk een on geval tot g evolg. Ge-
b ruik geen cruise control in druk
verkeer, slechte weersomstan dig -
he den of op bochti ge, gla dde, heu-
velachti ge of slechte we gen of
g rin dweg en.
 Wanneer u heuvelopwaarts of heu-
velafwaarts rij dt, kan de cruise con-
trol de in gestel de kruissnelhei d
mo gelijk niet aanhou den.
 Wanneer u d e cruise control niet
g eb ruikt, moet u deze uitschakelen
om te voorkomen d at u deze per
on geluk inschakelt. Controleer of
het controlelampje voor cruise
control “ ” uit is.
UB88D0D0.book Page 6 Friday, October 16, 2015 1:46 PM

Functies van instrumenten en bed iening selementen
3-8
3
Druk op de aan-uitschakelaar om de cruise
control uit te zetten. Het
controlelampje “ ” en controlelampje
“SET” gaan uit.
OPMERKING
De rijsnelheid gaat dalen zodra cruise con-
trol wordt uitgeschakeld, als tenminste niet
aan de gasgreep wordt gedraaid.
De hervattin gsfunctie geb ruiken
Druk op de “RES+”-zijde van de instelscha-
kelaar voor cruise control om de cruise
control opnieuw te activeren. De rijsnelheid
keert dan terug naar de eerder ingestelde
kruissnelheid. Het controlelampje “SET”
gaat aan.
WAARSCHUWING
DWA16351
Het is g evaarlijk de hervattin gsfunctie te
g eb ruiken wanneer d e eerder in gestel de
kruissnelhei d te hoo g is voor de hui dig e
omstan dig he den.
OPMERKING
Wanneer u op de aan-uitschakelaar drukt
terwijl de cruise control in werking is, wordt
de cruise control volledig uitgeschakeld en
wordt de eerder ingestelde kruissnelheid
gewist. U kunt de hervattingsfunctie pas
weer gebruiken nadat u een nieuwe kruis-
snelheid hebt ingesteld.
Automatische uitschakeling van cruise
control
De cruise control voor dit model wordt
elektronisch geregeld en is gekoppeld aan
de andere regelsystemen. De cruise control
wordt onder de volgende omstandigheden
automatisch uitgeschakeld:
 De cruise control kan de ingestelde
kruissnelheid niet aanhouden. 
Er is een wielslip of wielspin gedetec-
teerd. (Als de tractieregeling niet is uit-
geschakeld, werkt de tractieregeling
nog.)
 De startschakelaar/noodstopschake-
laar wordt in de stand “ ” gezet.
 De motor slaat af.
 De zijstandaard wordt omlaag gezet.
Als u rijdt met een ingestelde kruissnelheid
en de cruise control wordt uitgeschakeld
onder de bovenstaande omstandigheden,
gaat het controlelampje “ ” uit en knip-
pert het controlelampje “SET” gedurende 4
seconden, waarna dit uitgaat.
Als u niet rijdt met een ingestelde kruissnel-
heid en de startschakelaar/noodstopscha-
kelaar wordt in de stand “ ” gezet, de
motor slaat af of de zijstandaard wordt om-
laag gezet, gaat het controlelampje “ ” uit
(het controlelampje “SET” knippert niet).
Als de cruise control automatisch wordt uit-
geschakeld, moet u stoppen en controleren
of de machine in goede staat verkeert.
Voordat u de cruise control opnieuw ge-
bruikt, moet u deze inschakelen met de
aan-uitschakelaar.
OPMERKING
In bepaalde gevallen kan de cruise control
de ingestelde kruissnelheid mogelijk niet
aanhouden wanneer u heuvelopwaarts of
heuvelafwaarts rijdt met de machine.  Wanneer u heuvelopwaarts rijdt met
de machine, kan de werkelijke rijsnel-
heid lager worden dan de ingestelde
kruissnelheid. Als dit gebeurt, accele-
reert u met de gasgreep tot de ge-
wenste rijsnelheid.
 Wanneer u heuvelafwaarts rijdt met de
machine, kan de werkelijke rijsnelheid
hoger worden dan de ingestelde
kruissnelheid. Als dit gebeurt, kunt u
de instelschakelaar niet gebruiken om
de ingestelde kruissnelheid aan te
passen. Als u de rijsnelheid wilt verla-
UB88D0D0.book Page 8 Friday, October 16, 2015 1:46 PM

Functies van instrumenten en bed ienin gselementen
3-21
3
6. Druk op de schakelaar “MENU” om
terug te keren naar het instelmodus-
menu.
Alle weergave-items terugstellen
1. Gebruik de selectieschakelaar om “All Reset” te markeren.
2. Druk op de schakelaar “MENU”.
3. Gebruik de selectieschakelaar om “YES” te markeren en druk dan op de
schakelaar “MENU”.
OPMERKING
De kilometerteller en kl ok kunt u niet terug-
stellen.
DAU49432
D-mo de (rijmo dus)
D-mode is een elektronisch geregeld mo-
torprestatiesysteem met twee modusse-
lecties (toermodus “T” en sportmodus “S”).
Druk de rijmodusschakelaar “MODE” in om
te wisselen tussen de modi. (Zie pagina
3-23 voor uitleg over de rijmodusschake-
laar.)
OPMERKING
Maak uzelf vertrouwd met de werking van
D-mode en de rijmodusschakelaar MODE
alvorens het systeem te gebruiken.
Toermo dus “T”
De toermodus “T” is geschikt voor verschil-
lende rijsituaties.
Deze modus biedt een soepel rijgedrag van
het lage- tot het hogetoerenbereik.
Sportmo dus “S”
Vergeleken met de toermodus biedt deze
modus een sportievere motorrespons in
het lage- en middelhogetoerenbereik.
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
All Reset
YES
NO
1. Rijmodusschakelaar “MODE”
STOP
MODE
RUNSTART
1
UB88D0D0.book Page 21 Friday, October 16, 2015 1:46 PM

Functies van instrumenten en bed iening selementen
3-22
3
DAU1234J

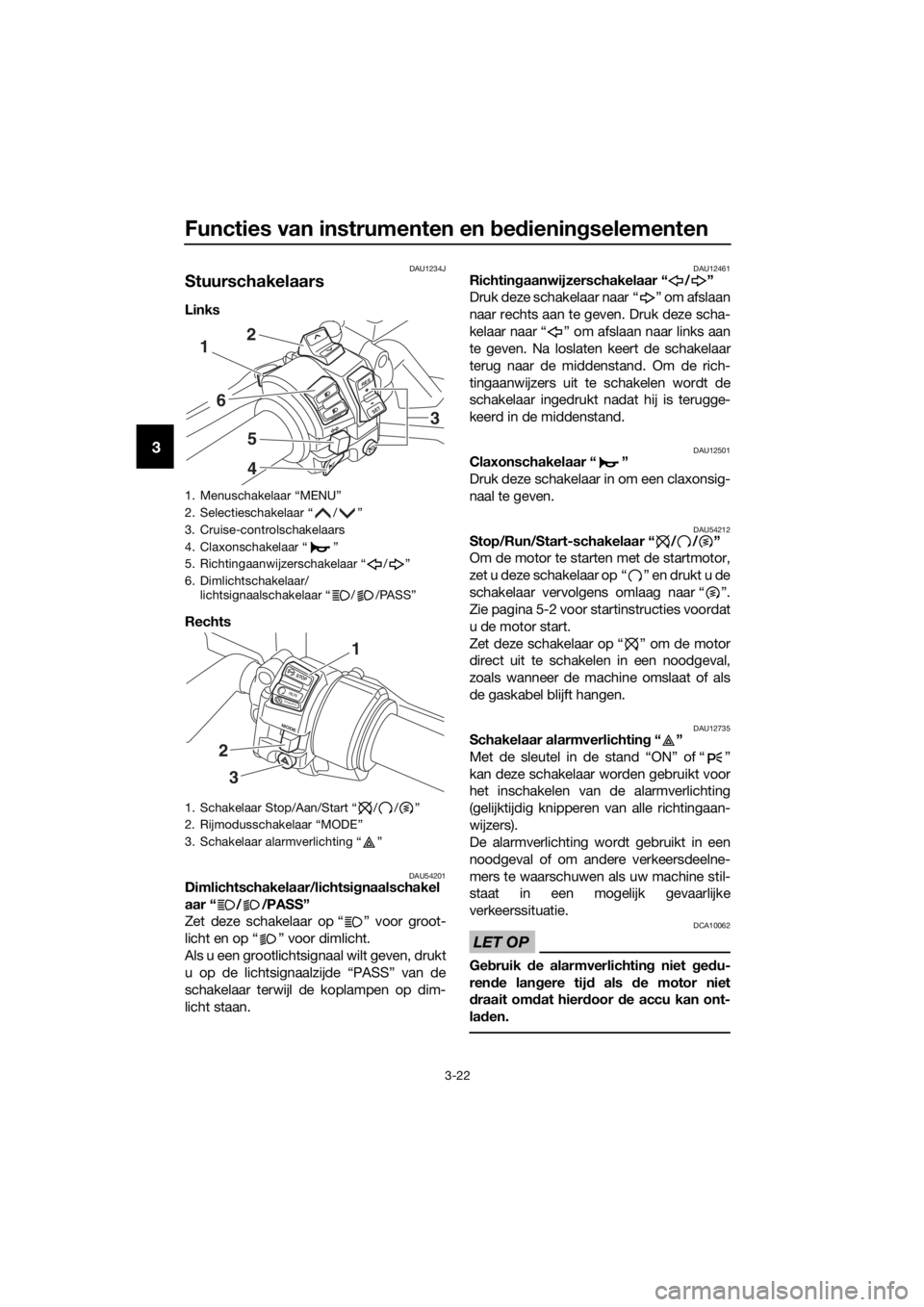

Stuurschakelaars
Links
Rechts
DAU54201Dimlichtschakelaar/lichtsi gnaalschakel
aar “ / /PASS”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u op de lichtsignaalzijde “PASS” van de
schakelaar terwijl de koplampen op dim-
licht staan.
DAU12461Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU54212Stop/Run/Start-schakelaar “ / / ”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en drukt u de
schakelaar vervolgens omlaag naar “ ”.
Zie pagina 5-2 voor startinstructies voordat
u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU12735Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP
DCA10062
Ge bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
1. Menuschakelaar “MENU”
2. Selectieschakelaar “ / ”
3. Cruise-controlschakelaars
4. Claxonschakelaar “ ”
5. Richtingaanwijzerschakelaar “ / ”
6. Dimlichtschakelaar/
lichtsignaalschakelaar “ / /PASS”
1. Schakelaar Stop/Aan/Start “ / / ”
2. Rijmodusschakelaar “MODE”
3. Schakelaar alarmverlichting “ ”
RES
SETPA S S
1
6
5
4
2
3
STOP
MODE
RUNSTART
3
2
1
UB88D0D0.book Page 22 Friday, October 16, 2015 1:46 PM

Functies van instrumenten en bed iening selementen
3-44
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2.
De startschakelaar/noodstopschakelaar
moet op “ ” staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de
vrijstand.
5.
Druk op de “ ”-zijde van de
startschakelaar/noodstopschakelaar.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12.
Druk op de “ ”-zijde van de
startschakelaar/noodstopschakelaar.
Start de motor?
Het systeem is in orde. De motorfiets
mag worden gebruikt.
De vrijstandschakelaar werkt mogelijk
niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De zijstandaardschakelaar werkt
mogelijk niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De koppelingsschakelaar werkt mogelijk
niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
WAARSCHUWING
Bij deze inspectie moet de machine op de middenbok worden gezet.
Als zich een storing voordoet, vraag dan alvorens te gaan rijden een
Yamaha dealer het systeem te
controleren.
JA NEE
JANEE
JANEE
UB88D0D0.book Page 44 Friday, October 16, 2015 1:46 PM

Gebruik en belan grijke rij-informatie
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van de controle, met mo gelijk een
on geval of letsel tot gevol g.
DAU73450
OPMERKING
Dit model is uitgerust met:
 een hellingshoeksensor die de motor
laat afslaan als de machine kantelt.
Draai in dat geval de sleutel naar
“OFF” en dan naar “ON” alvorens te
proberen de motor opnieuw te star-
ten. Als u dat niet doet zal de motor
niet starten, ondanks dat de motor
wordt aangezwengeld als u op de
startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Druk in dat
geval eenvoudigweg op de startknop
om de motor weer te starten.
UB88D0D0.book Page 1 Friday, October 16, 2015 1:46 PM

Gebruik en b elangrijke rij-informatie
5-2
5
DAU54171
Starten van de motor
Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
 De versnellingsbak staat in de vrij-
stand.
 De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-43 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de startschake-
laar/noodstopschakelaar op “ ” is
gezet.
De volgende waarschuwingslampjes
en controlelampjes moeten enkele se-
conden oplichten en dan uitgaan. Waarschuwingslampje olieni-
veau
 Waarschuwingslampje motor-
storing
 Controlelampje tractieregeling
 Controlelampjes cruise control
 Controlelampje startblokkering
LET OP
DCA11834
Als een waarschuwin gs- of controle-
lampje niet gaat bran den wanneer d e
sleutel naar “ON” wor dt ged raai d, of
wanneer een waarschuwin gs- of contro-
lelampje niet dooft, zie dan pag ina 3-4
voor een controle van het circuit van het
b etreffen de waarschuwin gs- of contro-
lelampje.
Het ABS-waarschuwingslampje moet
gaan branden als de sleutel op “ON”
wordt gezet en weer uitgaan zodra
met een snelheid van 10 km/h (6 mi/h)
of hoger wordt gereden.
LET OP
DCA17682
Als het ABS-waarschuwin gslampje niet
g aat bran den en weer uit gaat zoals hier-
b oven beschreven, zie dan pa gina 3-4
voor een controle van het circuit van het
waarschuwin gslampje.
2. Schakel de versnellingsbak in de vrij-
stand. Het vrijstandcontrolelampje
moet gaan branden. Als dit niet ge-
beurt, vraag dan een Yamaha dealer
het elektrische circuit na te kijken.
3. Start de motor door te drukken op de “ ”-zijde van de startschake-
laar/noodstopschakelaar.
Als de motor niet wil starten, laat dan
de startschakelaar/noodstopschake-
laar los, wacht een paar seconden en
probeer het dan opnieuw. Iedere
startpoging moet zo kort mogelijk du-
ren om de accu te sparen. Laat de
startmotor nooit langer dan 10 secon-
den achtereen draaien.
LET OP
DCA11043
Trek nooit snel op terwijl de motor no g
kou d is, d it verkort de levensd uur van de
motor!
UB88D0D0.book Page 2 Friday, October 16, 2015 1:46 PM

Periodiek on derhou d en afstellin g
6-11
6
DAU36111
Filterbus
Dit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
 Controleer alle slangaansluitingen.
 Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU19888
Motorolie en oliefilterpatroon
Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op de middenbok. Wanneer de machine iets schuin
staat, kan het niveau al foutief worden
afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen en controleer dan het
olieniveau via het kijkglas linksonder in
het carter.
OPMERKING
Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.
1. Filterbus
2. Tankbeluchtingssysteem
1
2
1. Kijkglas olieniveau
2. Olievuldop
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
31
4
2
UB88D0D0.book Page 11 Friday, October 16, 2015 1:46 PM
