2016 YAMAHA FJR1300A Instructieboekje (in Dutch)

Verzorgin g en stallin g van de motorfiets
7-1
7
DAU37834
Matkleur, let op
LET OP
DCA15193
Sommi ge mo dellen zijn uit gerust met
matkleuri ge on der delen. Raa dplee g een
Yamaha dealer voor a dvies over wat
voor prod ucten geb ruikt moeten wor den
om het voertui g te reini gen. Het geb ruik
van een borsteltje, chemische pro duc-
ten of reini gin gsmi ddelen tij dens het rei-
ni gen van deze on der delen kan het
oppervlak bekrassen of bescha dig en.
Ook was moet niet wor den aan geb racht
op een van de matkleuri ge on der delen.
DAU54671
Verzor gin g
De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook kwets-
baarder. Er kan roestvorming en corrosie
optreden, ook al zijn hoogwaardige com-
ponenten gebruikt. Een roestige uitlaatpijp
valt bij een auto niet zo op, maar doet bij
een motorfiets afbreuk aan het algehele ui-
terlijk. Regelmatige en correcte verzorging
is niet alleen vereist volgens de garantiebe-
palingen, maar zorgt ook dat de motorfiets
er langer mooi uit blijft zien, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reinig en
1. Dek de uitlaatdemperopeningen af
met plastic zakken nadat de motor is
afgekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder ha rdnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen en wielassen.
Spoel vuil en ontvetter altijd af met
water.
Reini gen
LET OP
DCA10773
 Vermij d het g eb ruik van sterke en
b ijten de wielreini gin gsmi ddelen,
vooral bij spaakwielen. Als der gelij-
ke pro ducten toch wor den geb ruikt
om har dnekki g vuil los te maken,
laat het reini gin gsmi ddel dan niet
lan ger inwerken dan is vermel d in
d e geb ruiksinstructies. Spoel ver-
vol gens gron dig na met water, laat
d irect dro gen en b reng d aarna een
corrosieweren de spray aan.
UB88D0D0.book Page 1 Friday, October 16, 2015 1:46 PM

Verzorgin g en stallin g van de motorfiets
7-2
7
 Bij verkeer d reini gen kunnen kunst-
stof delen (zoals stroomlijnpanelen,
framepanelen, kuipruiten, kop-
lamplenzen, lenzen van d e instru-
mentenverlichtin g enz.) en de
uitlaat dempers bescha digd raken.
Ge bruik alleen een zachte, schone
d oek of een spons met water om
kunststof delen te reini gen. Als d e
kunststof delen met water niet af-
d oen de kunnen wor den gereini gd,
kan een mil d reini gin gsmi ddel met
water wor den geb ruikt. Spoel reini-
g in gsmi ddelresten zor gvul dig af
met grote hoeveelhe den water,
aan gezien ze d e kunststof delen
kunnen beschad ig en.
 Gebruik gee n
bij
tende chemische
reini gin gsmi ddelen op kunststof
d elen. Vermij d het g eb ruik van doe-
ken of sponzen die in contact zijn
g eweest met bijten de of schuren de
reini gin gsmi ddelen, oplosmi ddelen
of thinner, bran dstof (b enzine),
roestverwij derin gsmi ddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.
 Gebruik geen ho ged rukreini gers of
stoomreini gers, om dat dan op de
vol gen de plaatsen water kan d oor-
d rin gen en zo scha de kan ontstaan:
af dichtin gen (van wiel- en achter-
b ru gla gers , voorvork en remmen),
el

ektrische componenten (ka bel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichtin g),
b eluchting s- en ontluchtin gsslan-
g en.
 Bij motorfietsen met een kuipruit:
Gebruik geen bijten de reini gin gs-
mi ddelen of har de sponzen, deze
veroorzaken dofhei d en laten kras-
jes achter. Sommi ge reini gin gsmi d-
d elen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het pro duct op een klein, niet-zicht
baar ged eelte van
d e kuipruit om zeker te zijn dat
g een sporen achterb lijven op de
kuipruit. Als d e kuipruit krasjes ver-
toont, bren g d an na wassen een
hoo gwaar dig e polish voor geb ruik
op kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, een mild rei-
nigingsmiddel en een zachte, schone
spons en spoel dan grondig met schoon
water. Gebruik een tandenborstel of fles-
senborstel voor moeilijk bereikbare plek-
ken. Hardnekkig vastzittend vuil en
insectenresten laten gemakkelijker los als
de bewuste plek alvorens te reinigen een
paar minuten met een vochtige doek wordt
bedekt.
Na rijden in regen, aan de kust of op bepe-
kelde wegen
Zeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in
combinatie met water een zeer corrosieve
werking; handel daarom als volgt na een rit
in een regenbui, nabij de kust of op bepe-
kelde wegen.
OPMERKING
In de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de motorfiets met koud water en een mild reinigingsmiddel nadat de
motor is afgekoeld. LET OP: Gebruik
g een warm water, dit versnelt d e
corrosieve werkin g van het zout.
[DCA10792]
2. Laat de motorfiets drogen en breng
dan met een spuitbus een corrosiewe-
rend middel aan op alle metalen de-
len, ook op verchroomde en
vernikkelde componenten, om zo cor-
rosie te voorkomen.
UB88D0D0.book Page 2 Friday, October 16, 2015 1:46 PM

Verzorgin g en stallin g van de motorfiets
7-3
7
Windscherm reinigen
Vermijd alkalische of zuurhoudende reini-
gingsmiddelen, benzine, remvloeistof of
enig ander oplosmiddel. Reinig het wind-
scherm met een doek of spons die is be-
vochtigd met een neutraal reinigingsmiddel
en was het vervolgens grondig af met wa-
ter. Gebruik voor extra reiniging Yamaha
reinigingsmiddel voor windschermen of
een ander hoogwaardig reinigingsproduct.
Sommige kunststofreinigers kunnen kras-
sen achterlaten op het windscherm. Test
dergelijke producten eerst op een deel van
het windscherm dat uw zicht niet beïn-
vloedt.
Na reini gin g
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaatsy-
stemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
4. Gebruik oliespray als universeel schoonmaakmiddel om nog achter-
gebleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen door steenslag e.d. bij.
6. Zet alle gelakte oppervlakken in de
was.
7. Laat de motorfiets volledig drogen al- vorens deze te stallen of af te dekken.WAARSCHUWING
DWA11132
Verontreinig ing van d e remmen of ban-
d en kan lei den tot verlies van de controle
over de machine.
 Controleer of er geen olie of was op
d e remmen of b anden zit.
 Reini g d e remschijven en remvoe-
rin gen in dien no dig met een norma-
le remschijfreini ger of aceton en
spoel de ban den schoon met lauw
water en een mil d reini gin gsmi ddel.
Test de remwerkin g en het we gge-
d ra g van d e machine in bochten
voor dat u met ho ge snelhed en gaat
rij den.
LET OP
DCA10801
 Bren g een g eringe hoeveelhei d
oliespray en was aan en verwij der
overtolli ge hoeveelhe den.
 Bren g oliespray of was nooit aan op
ru bb er of kunststof d elen, behan del
d eze met een d aartoe bestem d ver-
zor gin gsmi ddel.
 Vermij d het g eb ruik van schurend e
poetsmi ddelen, deze tasten d e lak
aan.
OPMERKING
 Vraag een Yamaha dealer om advies
over de te gebruiken producten.
 Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
UB88D0D0.book Page 3 Friday, October 16, 2015 1:46 PM

Verzorgin g en stallin g van de motorfiets
7-4
7
DAU26244
Stallin g
Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
Zorg ervoor dat de motor en het uitlaatsy-
steem zijn afgekoeld alvorens de motorfiets
af te dekken.
LET OP
DCA10811
Als de motorfiets wor dt gestal d in
een slecht g eventileerde ruimte of
in vochtig e toestand wor dt af ge-
d ekt met een hoes of een d ekzeil,
zal water en vocht kunnen b innen-
d rin gen en roestvormin g veroorza-
ken.
 Voorkom corrosie door de machine
niet te stallen in een vochti ge kel-
d er, een stal (i.v.m. de aanwezi g-
hei d van ammoniak damp) en in een
opsla gruimte voor sterke chemica-
liën.
Lang e termijn
Alvorens uw motorfiets gedurende meer-
dere maanden aaneen te stallen: 1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een sta- bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.
3. Voer de volgende stappen uit om de cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.a. Verwijder de bougiedoppen en de bougies.
b. Giet een theelepel motorolie in elk
bougiegat. c. Breng de bougiedoppen aan op
de bougies en leg dan de bougies
zodanig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond- draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
WAARSCHUWING! Ver bin d de
b ou gie-elektro des met de mas-
sa bij het ronddraaien van de
motor om scha de of letsel door
vonkvormin g te voorkomen.
[DWA10952]
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
4. Smeer alle bedieningskabels en scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemperopeningen af met een plastic zak om te voorkomen
dat vocht kan binnendringen.
7. Verwijder de accu en laad deze volle- dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-32 voor meer infor-
matie over het opbergen van de accu.
OPMERKING
Voer eventueel benodigde reparaties uit
voordat u uw motorfiets stalt.
UB88D0D0.book Page 4 Friday, October 16, 2015 1:46 PM

Specificaties
8-1
8
Afmetingen:
Totale lengte:
2230 mm (87.8 in)
Totale breedte:
750 mm (29.5 in)
Totale hoogte: 1325/1455 mm (52.2/57.3 in)
Zadelhoogte: 805/825 mm (31.7/32.5 in)
Wielbasis:
1545 mm (60.8 in)
Grondspeling: 130 mm (5.12 in)
Kleinste draaicirkel: 3.1 m (10.17 ft)
Gewicht:
Rijklaar gewicht:
289 kg (637 lb)
Motor:
Verbrandingscyclus:4-takt
Koelsysteem:
Vloeistofgekoeld
Kleppenmechanisme: DOHC
Cilinderopstelling: In lijn
Aantal cilinders:
4-cilinder
Slagvolume: 1298 cm³
Boring × slag:
79.0 × 66.2 mm (3.11 × 2.61 in)
Compressieverhouding:
10.8 : 1
Startsysteem: Elektrische startmotor
Smeersysteem: Wet sump
Motorolie:
Aanbevolen merk:YAMALUBE
SAE-viscositeitsklassen: 10W-40
Aanbevolen kwaliteit motorolie:
API service type SG of hoger, JASO MA-
norm
Hoeveelheid motorolie:
Olieverversing: 3.80 L (4.02 US qt, 3.34 Imp.qt) Met verwijderen van oliefilterelement:
4.00 L (4.23 US qt, 3.52 Imp.qt)
Car danolie:
Type:
Originele Yamaha cardanolie SAE 80W-90
API GL-5
Hoeveelheid:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Hoeveelhei d koelvloeistof:
Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 2.60 L (2.75 US qt, 2.29 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Droog element
Bran dstof:
Aanbevolen brandstof:
Normale loodvrije benzine (gasohol [E10]
acceptabel)
Inhoud brandstoftank: 25 L (6.6 US gal, 5.5 Imp. gal)
Hoeveelheid reservebrandstof:
5.5 L (1.45 US gal, 1.21 Imp.gal)
Bran dstofinjectie:
Gasklephuis:
Het teken van identificatie:B881 00
Bou gie(s):
Fabrikant/model:
NGK/CPR8EA-9
Elektrodenafstand: 0.8–0.9 mm (0.031–0.035 in)
Koppelin g:
Type koppeling:
Nat, meervoudige plaat
Aan drijflijn:
Primaire reductieverhouding:
1.563 (75/48)
Eindoverbrenging:
As
Secundaire reductieverhouding: 2.693 (34/36 x 21/27 x 33/9)
Type versnellingbak: Constant mesh, 6 versnellingen
Overbrengingsverhoudingen:
1e:2.500 (35/14)
UB88D0D0.book Page 1 Friday, October 16, 2015 1:46 PM

Specificaties
8-2
8
2e:1.722 (31/18)
3e: 1.350 (27/20)
4e:
1.111 (30/27)
5e: 0.963 (26/27)
6e: 0.846 (22/26)
Chassis:
Type frame:Diamantframe
Spoorhoek: 26.0 graden
Naspoor: 109 mm (4.3 in)
Voor ban d:
Type:
Tubeless
Maat: 120/70 ZR17M/C (58W)
Fabrikant/model:
BRIDGESTONE/BT023F F
Achter ban d:
Type:
Tubeless
Maat:
180/55 ZR17M/C (73W)
Fabrikant/model: BRIDGESTONE/BT023R F
Bela din g:
Maximale belasting:
215 kg (474 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)
Ban denspannin g (g emeten aan kou de
b an den):
1 persoon:
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)
2 personen: Voor:250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)
Voorwiel:
Type wiel:Gietwiel
Velgmaat:
17M/C x MT3.50
Achterwiel:
Type wiel:Gietwiel
Velgmaat:
17M/C x MT5.50
Gekoppel d remsysteem:
Bediening:
Geactiveerd door achterrem
Voorrem:
Type:
Hydraulische dubbele schijfrem
Aanbevolen remvloeistof: DOT 4
Achterrem:
Type:
Hydraulische enkele schijfrem
Aanbevolen remvloeistof: DOT 4
Voorwielophan gin g:
Type:
Telescoopvork
Veer: Schroefveer
Schokdemper: Hydraulische schokdemper
Veerweg:
135 mm (5.3 in)
Achterwielophan gin g:
Type:
Achterbrug (link-ophanging)
Veer:
Schroefveer
Schokdemper: Gasgevulde hydraulische schokdemper
Veerweg: 125 mm (4.9 in)
Elektrische installatie:
Systeemspanning:12 V
Ontstekingssysteem: Transistorontsteking
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
UB88D0D0.book Page 2 Friday, October 16, 2015 1:46 PM

Specificaties
8-3
8
Accu:
Model:GT14B-4
Voltage, capaciteit:
12 V, 12.0 Ah (10 HR)
Watta ge gloeilamp × aantal:
Koplamp:
LED
Remlicht/achterlicht unit:
LED
Voorste richtingaanwijzer: LED
Achterste richtingaanwijzer: LED
Parkeerlicht: LED
Kentekenverlichting:
LED
Instrumentenverlichting: LED
Controlelampje vrijstand: LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau: LED
Controlelampje richtingaanwijzers: LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje: LED
Cruise control “SET” controlelampje: LED
Cruise control “ON” controlelampje:
LED
Controlelampje startblokkering: LED
Controlelampje tractieregeling: LED
Zekerin g:
Hoofdzekering:
50.0 A
Hoofdzekering 2: 30.0 A
Aansluitzekering 1:
3.0 A
Koplampzekering: 7.5 A Remlicht zekering:
1.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
20.0 A
Zekering radiatorkoelvin: 10.0 A × 2
Circuitzekering alarmverlichtingssysteem: 7.5 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid: 7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïdeklep: 20.0 A
Zekering cruise control:
1.0 A
Backup-zekering: 7.5 A
Zekering kuipruitmotor: 20.0 A
Zekering elektronische smoorklep:
7.5 A
UB88D0D0.book Page 3 Friday, October 16, 2015 1:46 PM

Gebruikersinformatie
9-1
9
DAU53562

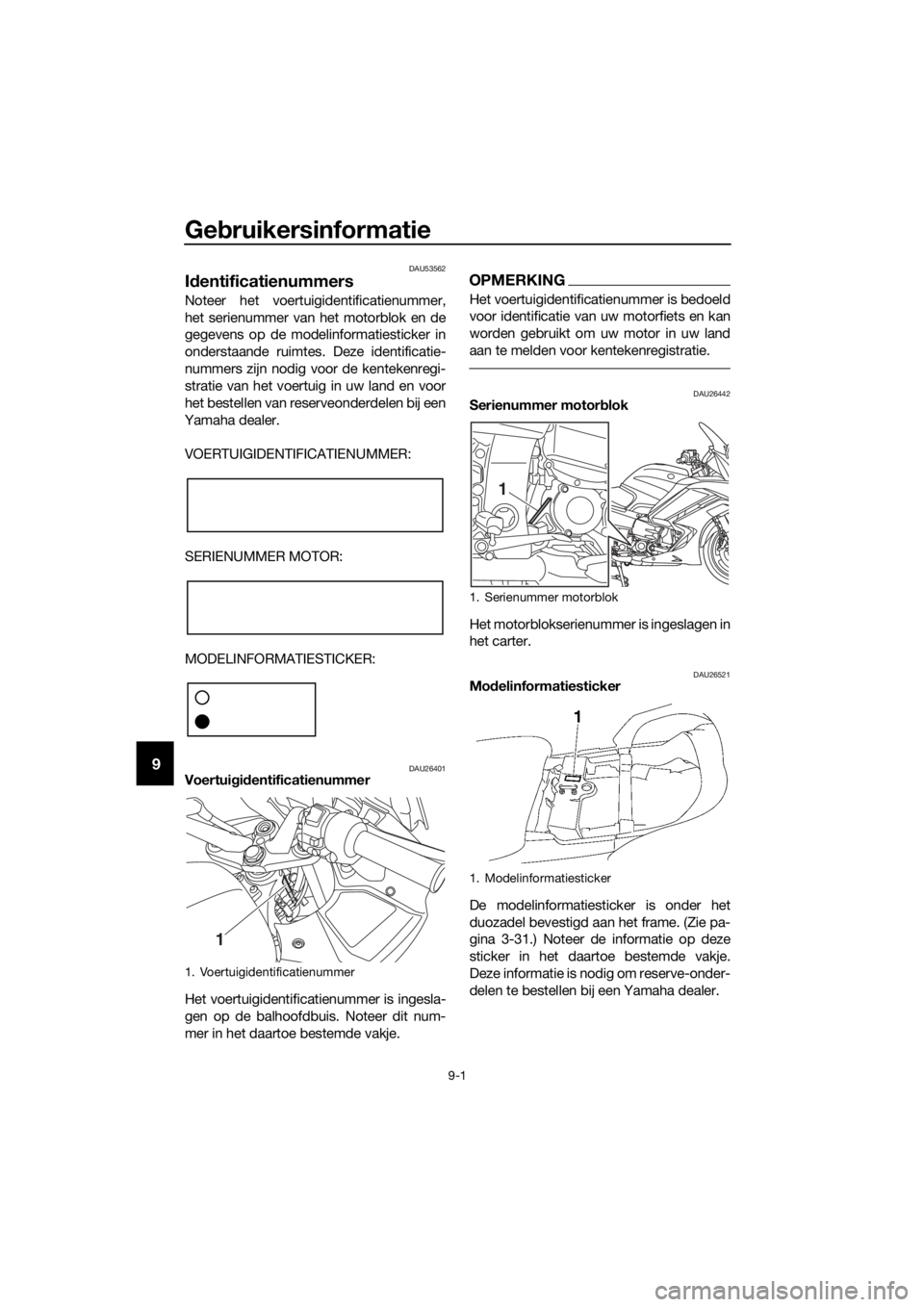

Id entificatienummers
Noteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.
OPMERKING
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26442Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26521Mo delinformatiesticker
De modelinformatiesticker is onder het
duozadel bevestigd aan het frame. (Zie pa-
gina 3-31.) Noteer de informatie op deze
sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
UB88D0D0.book Page 1 Friday, October 16, 2015 1:46 PM
