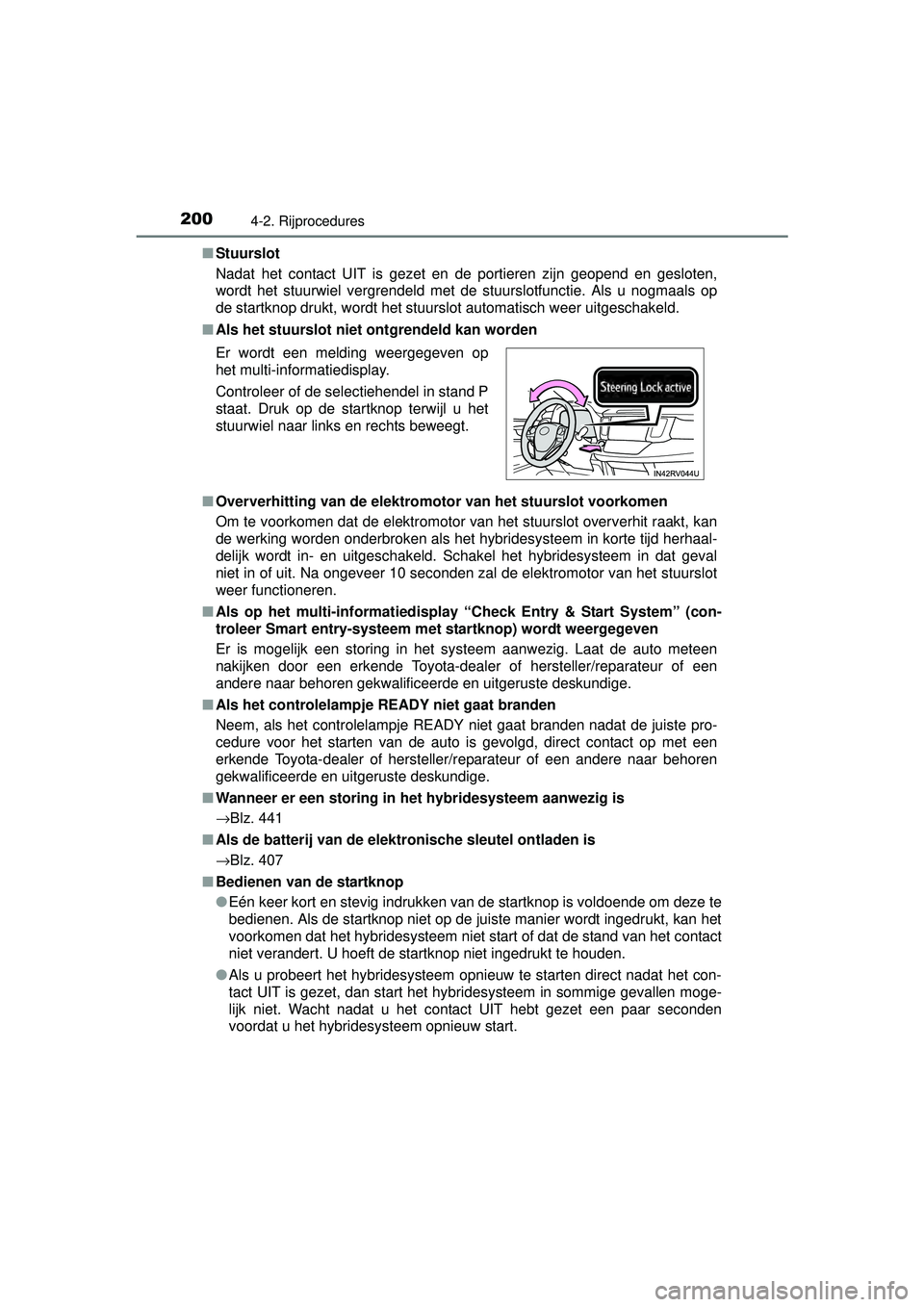

2004-2. Rijprocedures
RAV4-HV_OM_OM42A57E_(EE)■
Stuurslot
Nadat het contact UIT is gezet en de portieren zijn geopend en gesloten,
wordt het stuurwiel vergrendeld met de stuurslotfunctie. Als u nogmaals op
de startknop drukt, wordt het stuurslot automatisch weer uitgeschakeld.
■ Als het stuurslot niet ontgrendeld kan worden
■ Oververhitting van de elektromoto r van het stuurslot voorkomen
Om te voorkomen dat de elektromotor van het stuurslot oververhit raakt, kan
de werking worden onderbroken als het hybridesysteem in korte tijd herhaal-
delijk wordt in- en uitgeschakeld. Schakel het hybridesysteem in dat geval
niet in of uit. Na ongeveer 10 seconden zal de elektromotor van het stuurslot
weer functioneren.
■ Als op het multi-informatiedispl ay “Check Entry & Start System” (con-
troleer Smart entry-systeem met startknop) wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de auto meteen
nakijken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als het controlelampje READY niet gaat branden
Neem, als het controlelampje READY niet gaat branden nadat de juiste pro-
cedure voor het starten van de auto is gevolgd, direct contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■ Wanneer er een storing in het hybridesysteem aanwezig is
→Blz. 441
■ Als de batterij van de elektronische sleutel ontladen is
→Blz. 407
■ Bedienen van de startknop
●Eén keer kort en stevig indrukken van de startknop is voldoende om deze te
bedienen. Als de startknop niet op de juiste manier wordt ingedrukt, kan het
voorkomen dat het hybridesysteem niet start of dat de stand van het contact
niet verandert. U hoeft de startknop niet ingedrukt te houden.
● Als u probeert het hybridesysteem opnieuw te starten direct nadat het con-
tact UIT is gezet, dan start het hybridesysteem in sommige gevallen moge-
lijk niet. Wacht nadat u het contact UIT hebt gezet een paar seconden
voordat u het hybridesysteem opnieuw start.
Er wordt een melding weergegeven op
het multi-informatiedisplay.
Controleer of de selectiehendel in stand P
staat. Druk op de startknop terwijl u het
stuurwiel naar links en rechts beweegt.
RAV4-HV_OM_OM42A57E_(EE).book Page 200
Friday, October 30, 2015 12:02 PM

2024-2. Rijprocedures
RAV4-HV_OM_OM42A57E_(EE)
OPMERKING
■Voorkomen van ontlading van de 12V-accu
● Laat het contact niet gedurende een langere periode in stand ACC of AAN
staan terwijl het hybridesysteem niet is ingeschakeld.
● Als POWER ON (contact AAN) op het multi-informatiedisplay wordt weer-
gegeven, is het contact niet UIT. Verlaat de auto nadat u het contact UIT
hebt gezet.
● Schakel het hybridesysteem niet uit als de selectiehendel in een andere
stand dan P staat. Als het hybridesysteem wordt uitgeschakeld met de
selectiehendel in een andere stand wordt het contact niet UIT maar in
stand ACC gezet. Als de auto wordt achtergelaten met het contact in stand
ACC, kan de 12V-accu ontladen raken.
■ Starten van het hybridesysteem
Indien het hybridesysteem moeilijk start, laat uw auto dan onmiddellijk con-
troleren door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Symptomen die kunnen duiden op een defect in de startknop
Als de startknop anders lijkt te werken dan normaal, bijvoorbeeld als de
knop iets blijft hangen, kan de startknop defect zijn. Neem onmiddellijk con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
RAV4-HV_OM_OM42A57E_(EE).book Page 202 Friday, October 30, 2015 12:02 PM

203
4
4-2. Rijprocedures
Rijden
RAV4-HV_OM_OM42A57E_(EE)
EV-modus
Schakelt EV-modus in/uit
Als de EV-modus wordt ingescha-
keld, gaat het controlelampje EV
MODE branden. Door in de EV-
modus de schakelaar in te druk-
ken, wordt teruggekeerd naar nor-
maal rijden (aandrijving door de
benzinemotor en de elektromotor
[tractiemotor]).
■Omstandigheden waarin de EV-modus niet kan worden ingeschakeld
In de volgende gevallen kan de EV-modus mogelijk niet worden ingescha-
keld. Als de stand niet ingeschakeld kan worden, klinkt er een zoemer en ver-
schijnt er een melding op het multi-informatiedisplay.
● De temperatuur van het hybridesysteem is te hoog.
De auto heeft lang in de zon gestaan of na het oprijden van een helling, het
rijden met hoge snelheid, enz.
● De temperatuur van het hybridesysteem is te laag.
De auto heeft bijvoorbeeld lang in een omgeving met een temperatuur lager
dan ongeveer 0 °C gestaan.
● De benzinemotor is aan het opwarmen.
● Het batterijpakket (tractiebatterij) is (bijna) ontladen.
De resterende capaciteit van het batterijpakket die op de energiemonitor
wordt aangegeven, is laag. ( →Blz. 112)
● Rijsnelheid is hoog.
● Het gaspedaal wordt stevig ingetrapt of de auto rijdt op een helling, enz.
● De voorruitverwarming is ingeschakeld.
In de EV-modus wordt er elektri sch vermogen geleverd door het
batterijpakket (tractiebatterij) en wordt alleen de elektromotor
(tractiemotor) gebruikt voor de aandrijving van de auto.
Deze modus is geschikt voor het 's nachts of in de vroege mor-
gen door woonwijken rijden of het rijden in een parkeergarage,
enz. zonder dat u zich zorgen hoeft te maken over geluidsover-
last of uitlaatgassen.
RAV4-HV_OM_OM42A57E_(EE).book Page 203 Friday, October 30, 2015 12:02 PM

2044-2. Rijprocedures
RAV4-HV_OM_OM42A57E_(EE)■
De EV-modus inschakelen wann eer de benzinemotor koud is
Als de benzinemotor nog koud is en het hybridesysteem wordt gestart, wordt
na korte tijd automatisch de benzinemotor gestart, zodat deze op tempera-
tuur kan komen. In dat geval kan de EV-modus niet worden ingeschakeld.
Druk zodra het hybridesysteem is gestart en het controlelampje READY
brandt en voordat de benzinemotor start op de schakelaar EV MODE om de
EV-modus in te schakelen.
■ Automatische uitschakel ing van de EV-modus
Tijdens het rijden in de EV-modus, kan in de volgende gevallen automatisch
de benzinemotor worden gestart. Als de EV-modus wordt uitgeschakeld,
klinkt een zoemer en knippert het controlelampje EV MODE, waarna het uit-
gaat.
● Het batterijpakket (tractiebatterij) raakt leeg.
De resterende capaciteit van het batterijpakket die op de energiemonitor
wordt aangegeven, is laag. ( →Blz. 112)
● Rijsnelheid is hoog.
● Het gaspedaal wordt stevig ingetrapt of de auto rijdt op een helling, enz.
Als het mogelijk is om de bestuurder vooraf over het automatisch uitschake-
len te informeren, gebeurt dit met een melding op het multi-informatiedisplay.
■ Maximale rijafstand in EV-modus
De maximale rijafstand in de EV-modus varieert van een paar honderd meter
tot ongeveer 1 km. Er zijn afhankelijk van de omstandigheden van de auto
echter situaties waarbij de EV-modus niet kan worden gebruikt. (De maxi-
male rijafstand is afhankelijk van de laadtoestand van het batterijpakket [trac-
tiebatterij] en de rijomstandigheden.)
■ Brandstofverbruik
Het hybridesysteem is ontworpen voor een zo laag mogelijk brandstofver-
bruik onder normale rijomstandigheden (aandrijving door benzinemotor en
elektromotor [tractiemotor]). Als de EV-modus vaker wordt gebruikt dan nodig
is, zal het brandstofverbruik hoger zijn.
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Controleer tijdens het rijden in de EV-modus zorgvuldig de omgeving van
de auto. Omdat er geen motorgeluiden zijn, merken voetgangers, fietsers of
andere verkeersdeelnemers en voertuigen in de omgeving mogelijk niet dat
de auto wegrijdt of hen nadert. Wees dus tijdens het rijden extra alert.
RAV4-HV_OM_OM42A57E_(EE).book Page 204 Friday, October 30, 2015 12:02 PM

2074-2. Rijprocedures
4
Rijden
RAV4-HV_OM_OM42A57E_(EE)
Zet de selectiehendel in stand S om de S-modus in te schakelen.
Schakelbereiken kunnen worden geselecteerd met de selectiehendel
of de paddle shift-schakelaars.Opschakelen
Terugschakelen
Het geselecteerde schakelbereik,
S1 t/m S6, wordt weergegeven op
het multi-informatiedisplay.
Het standaard schakelbereik in
stand S wordt automatisch inge-
steld tussen S2 en S5, afhankelijk
van de rijsnelheid.
■
Schakelbereiken en hun functies
● U kunt kiezen uit 6 niveaus voor de mate van accelereren en
afremmen op de motor.
● Bij een kleiner schakelbereik wordt er sterker geaccelereerd en
op de motor afgeremd dan bij een groter schakelbereik en ook
neemt het toerental toe.
● Als u accelereert in de standen 1 - 5 wordt mogelijk automatisch
opgeschakeld naar een hoger sc hakelbereik overeenkomstig de
rijsnelheid.
Selecteren van het schakelbereik in stand S
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 207 Friday, October 30, 2015 12:02 PM

2384-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42A57E_(EE)
PCS (Pre-Crash Safety-systeem)∗
◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde waarschijnlijk is, klinkt er
een zoemer en wordt er een
waarschuwingsmelding weer-
gegeven op het multi-informa-
tiedisplay om de bestuurder
aan te sporen om uit te wijken.
∗: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van een radarsen-
sor en een camerasensor om voertuigen en voetgangers
*1 voor
uw auto te signaleren. Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde met een voertuig of een voetganger
waarschijnlijk is, wordt een waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te wijken en wordt de potentiële
remdruk verhoogd om de bestuurder te helpen een aanrijding te
voorkomen. Wanneer het systeem oordeelt dat een aanrijding
aan de voorzijde met een voertuig of een voetganger zeer waar-
schijnlijk is, worden de remmen automatisch bekrachtigd
*2 om
te helpen een aanrijding te voorkomen of om de impact op de
inzittenden en de auto bij een aanrijding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en het
waarschuwingstijdstip kan worden gewijzigd. ( →Blz. 242)
*1: Afhankelijk van de regio waarin de auto is verkocht, is de voetgangerde-
tectiefunctie mogelijk niet beschikbaar. Neem voor meer informatie con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
*2: Afhankelijk van de regio waarin de auto is verkocht, is de Pre-CrashBrake-functie (automatische remfunctie) mogelijk niet beschikbaar. Neem
voor meer informatie contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
RAV4-HV_OM_OM42A57E_(EE).book Page 238 Friday, October 30, 2015 12:02 PM

2424-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42A57E_(EE)■
In-/uitschakelen van het Pre-Crash Safety-systeem
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Kies en druk vervolgens op .
Telkens wanneer wordt ingedrukt, wordt het systeem ingeschakeld/
uitgeschakeld.
Het systeem wordt automatisch ingeschakeld telkens wanneer het con-
tact AAN wordt gezet.
Als het systeem wordt uitge-
schakeld, gaat het waarschu-
wingslampje PCS branden en
wordt er een melding weerge-
geven op het multi-informatie-
display.
Wijzigen van de instellingen van het Pre-Crash Safety-systeem
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 242 Friday, October 30, 2015 12:02 PM

2434-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42A57E_(EE)■
Wijzigen van de timing van de Pre-Crash-waarschuwing
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Selecteer “Sensitivity” (gevoeligh eid) en druk vervolgens op .
Telkens wanneer wordt ingedrukt, wordt de timing van het Pre-
Crash Safety-systeem gewijzigd.
De instelling van de timing blijft behouden als het contact UIT wordt
gezet.
Ve r w e g
De waarschuwing treedt eer-
der in werking dan bij de
standaardtiming.
Gemiddeld
Dit is de standaardinstelling.
Dichtbij
De waarschuwing treedt later
in werking dan bij de stan-
daardtiming.
1
2
3
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 243 Friday, October 30, 2015 12:02 PM
