1142. Instrumentenpaneel
RAV4-HV_OM_OM42A57E_(EE)■
Historische gegevens
Het beste gemeten brand-
stofverbruik
Het vorige gemeten brand-
stofverbruik
Actueel brandstofverbruik
Vorige data resetten
Vorige data bijwerken
Scherm “Energiemonitor” weergeven
Scherm “Reisinformatie” weergeven
De volgende afbeeldingen zijn slechts voorbeelden en kunnen licht
afwijken van de werkelijke situaties.
■De gegevens resetten
●Als u “Wissen” kiest op het scherm “Rei sinformatie”, worden de reisinforma-
tiegegevens gereset.
● Als u “Wissen” kiest op het scherm “Historische gegevens”, worden alle his-
torische gegevens gereset.
■ De historische gegevens bijwerken
Als u “Updaten” kiest op het scherm “Historische gegevens”, worden de histo-
rische gegevens bijgewerkt.
Ook het gemiddelde brandstofverbruik dat op het multi-informatiedisplay
wordt weergegeven, wordt gelijktijdig gereset.
■ Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de tank aanwe-
zige brandstof kan worden gereden.
Deze afstand wordt berekend op basis van het gemiddelde brandstofver-
bruik. Hierdoor kan de werkelijke afstand die nog kan worden gereden, afwij-
ken van de weergegeven afstand.
1
2
3
4
5
6
7
RAV4-HV_OM_OM42A57E_(EE).book Page 114 Friday, October 30, 2015 12:02 PM

1263-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)
Druk op de schakelaar om de ach-
terklep automatisch te sluiten. (Er
klinkt een zoemer.)
Druk op de schakelaar terwijl de
achterklep wordt geopend/gesloten
om de beweging te stoppen. Als u
nogmaals op de schakelaar drukt,
beweegt de achterklep in de
andere richting.
De achterklep sluiten met de
achterklepgreep.
Auto's zonder elektrisch
bedienbare achterklep
Duw de achterklep van buitenaf
naar beneden om deze te sluiten.
Auto's met elektrisch bedien-
bare achterklep
De bekrachtigingsfunctie van de achterklep wordt geactiveerd en de
achterklep sluit verder automatisch.
Het systeem van de elektrisch bedienbare achterklep kan worden uit-
geschakeld via het mult i-informatiedisplay.
Druk op of van de bedien ingstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedien ingstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Kies “Systeeminstellingen” en druk vervolgens op .
Druk op . (“Alles uit” wordt op he t multi-informatiedisplay weer-
gegeven.)
Telkens wanneer wordt ingedrukt, wordt het systeem ingeschakeld/uit-
geschakeld.
Toets elektrisch bedienbare achterklep (auto's met elektrisch
bedienbare achterklep)
Sluiten van de achterklep
Het systeem van de elektrisch bedienbare achterklep uitschake-
len (auto's met elektrisch bedienbare achterklep)
1
2
3
4
RAV4-HV_OM_OM42A57E_(EE).book Page 126 Friday, October 30, 2015 12:02 PM

1273-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42A57E_(EE)
De geopende positie van de elektrisch bedienbare achterklep kan
worden aangepast.
■Gebruik van het multi-informatiedisplayDruk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Selecteer “Opening Adjustment” (aanpassen opening) en druk
vervolgens op .
Selecteer de gewenste positie en druk vervolgens op .
( → Blz. 521)
■Gebruik van de toets elektrisch bedienbare achterklep
Open de achterklep en pas de positie naar wens aan.
Houd de toets van de elektrisch bedienbare achterklep op de
achterklep ingedrukt tot de zoemer 4 keer klinkt.
■Bagageruimteverlichting
De bagageruimteverlichting gaat branden wanneer de achterklep wordt
geopend en de schakelaar van de bagageruimteverlichting aan is.
Aanpassing van de geopende positie van de achterklep (auto's
met elektrisch bedienbare achterklep)
Aan
Uit
1
2
3
4
1
2
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 127 Friday, October 30, 2015 12:02 PM

1363-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)■
Alarmsignalen en waarschuwingen
Een combinatie van een in en buiten de auto hoorbaar alarm en waarschu-
wingsmeldingen op het multi-informatiedisplay zorgen ervoor dat diefstal van
de auto en ongelukken door een onjuiste bediening worden voorkomen.
Neem de juiste maatregelen als reactie op de waarschuwingsmeldingen op
het multi-informatiedisplay. ( →Blz. 441)
In onderstaande tabel worden de omstandigheden en de correctieprocedures
beschreven in de gevallen waarin alleen het alarm klinkt.
■ Energiebesparende functie
De energiebesparende functie wordt geactiveerd om te voorkomen dat de
batterij van de elektronische sleutel en de 12V-accu leeg raken wanneer de
auto gedurende langere tijd niet wordt gebruikt.
●In de volgende situaties kan het enige tijd duren voordat de portieren met
het Smart entry-systeem met startknop ontgrendeld kunnen worden.
• De elektronische sleutel bevindt zich gedurende 10 minuten of langer op
een afstand van ongeveer 2 m van de auto.
• Het Smart entry-systeem met startknop is gedurende 5 dagen of langer niet gebruikt.
● Als het Smart entry-systeem met startknop gedurende 14 dagen of langer
niet gebruikt is, kunnen de portieren alleen via het bestuurdersportier \
wor-
den ontgrendeld. Pak in dat geval de greep van het bestuurdersportier vast
of gebruik de afstandsbediening of de mechanische sleutel om de portieren
te ontgrendelen.
AlarmSituatieCorrectieprocedure
Het buiten de auto
hoorbare alarm klinkt
één keer gedurende
5 secondenEr is geprobeerd de
auto te vergrendelen
terwijl er nog een por-
tier geopend was.
Sluit alle portieren en
vergrendel ze opnieuw.
Het alarm in de auto
klinkt continu
Het contact werd in
stand ACC gezet terwijl
het bestuurdersportier
was geopend (of het
bestuurdersportier
werd geopend terwijl
het contact in stand
ACC stond).
Zet het contact UIT en
sluit het bestuurders-
portier.
RAV4-HV_OM_OM42A57E_(EE).book Page 136 Friday, October 30, 2015 12:02 PM

1703-5. Openen en sluiten van de ruiten en het schuifdak
RAV4-HV_OM_OM42A57E_(EE)
■Het schuifdak kan worden bediend als
Het contact AAN staat.
■ Bedienen van het schuifdak nadat het hybridesysteem is uitgeschakeld
Het schuifdak kan, zelfs nadat het contact in de stand ACC of UIT is gezet,
nog ongeveer 45 seconden worden bediend. Het kan echter niet meer
bediend worden als een van de voorportieren geopend is.
■ Klembeveiliging
Als tijdens het sluiten een object bekneld raakt tussen het schuifdak en het
frame, stopt de beweging van het schuifdak en wordt het weer geopend.
■ Voor minder windgeruis door het schuifdak
Wanneer het schuifdak automatisch wordt geopend, komt het vlak voor de
volledig geopende positie tot stilstand. Rijden met het schuifdak in deze posi-
tie kan het windgeruis helpen verminderen.
■ Zonnescherm
Het zonnescherm kan met de hand worden geopend en gesloten. Bij het ope-
nen van het schuifdak zal het zonnescherm echter automatisch ook worden
geopend.
■ Openen van het schuifdak in kleine stappen
Druk kort op de schakelaar.
■ Waarschuwingsfunctie schuifdak open
De zoemer klinkt en er verschijnt een melding op het multi-informatiedisplay
wanneer het contact UIT wordt gezet en u het bestuurdersportier opent terwijl
het schuifdak geopend is.
■ Als de accukabels worden losgenom en of het schuifdak niet normaal
sluit
Het schuifdak moet voor een juiste werking eerst worden geïnitialiseerd.
Zet het contact AAN.
Houd de toets CLOSE of UP ingedrukt tot de hieronder beschreven bewe-
ging stopt.
Het schuifdak kantelt omhoog en blijft gedurende ten minste 1 seconde in
die stand. Dan kantelt het omlaag, gaat open en sluit volledig.
Laat de toets los en druk deze in om een correcte werking te waarborgen.
Als het schuifdak niet automatisch beweegt, moet de procedure vanaf het
begin worden herhaald.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. de waarschuwingsfunctie schuifdak open) kunnen wor-
den gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 524)
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 170 Friday, October 30, 2015 12:02 PM

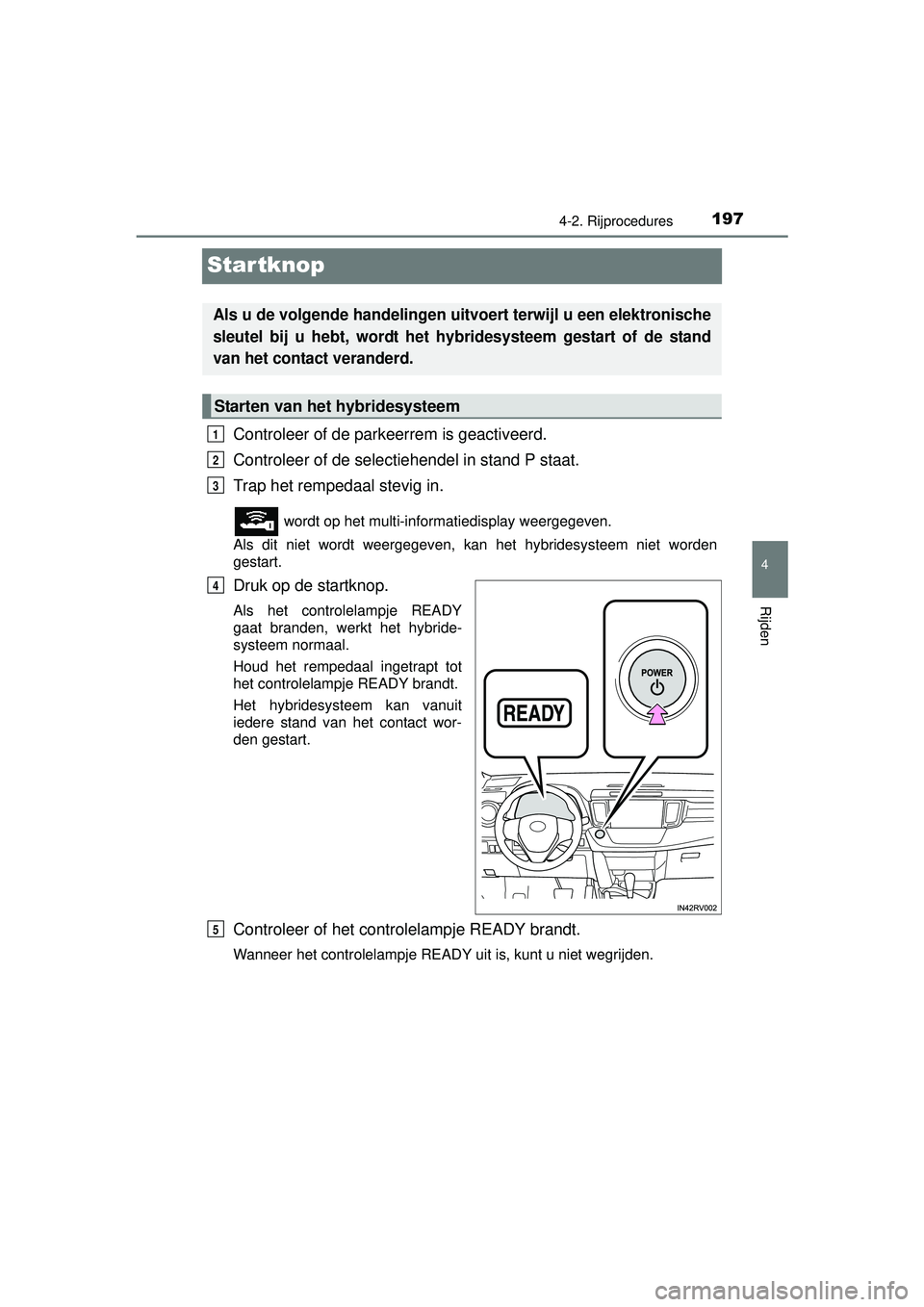

197
4
4-2. Rijprocedures
Rijden
RAV4-HV_OM_OM42A57E_(EE)
Startknop
Controleer of de parkeerrem is geactiveerd.
Controleer of de selectiehendel in stand P staat.
Trap het rempedaal stevig in.
wordt op het multi-informatiedisplay weergegeven.
Als dit niet wordt weergegeven, kan het hybridesysteem niet worden
gestart.
Druk op de startknop.
Als het controlelampje READY
gaat branden, werkt het hybride-
systeem normaal.
Houd het rempedaal ingetrapt tot
het controlelampje READY brandt.
Het hybridesysteem kan vanuit
iedere stand van het contact wor-
den gestart.
Controleer of het controlelampje READY brandt.
Wanneer het controlelampje READY uit is, kunt u niet wegrijden.
Als u de volgende handelingen uitv oert terwijl u een elektronische
sleutel bij u hebt, wordt het hybridesysteem gestart of de stand
van het contact veranderd.
Starten van het hybridesysteem
1
2
3
4
5
RAV4-HV_OM_OM42A57E_(EE).book Page 197 Friday, October 30, 2015 12:02 PM

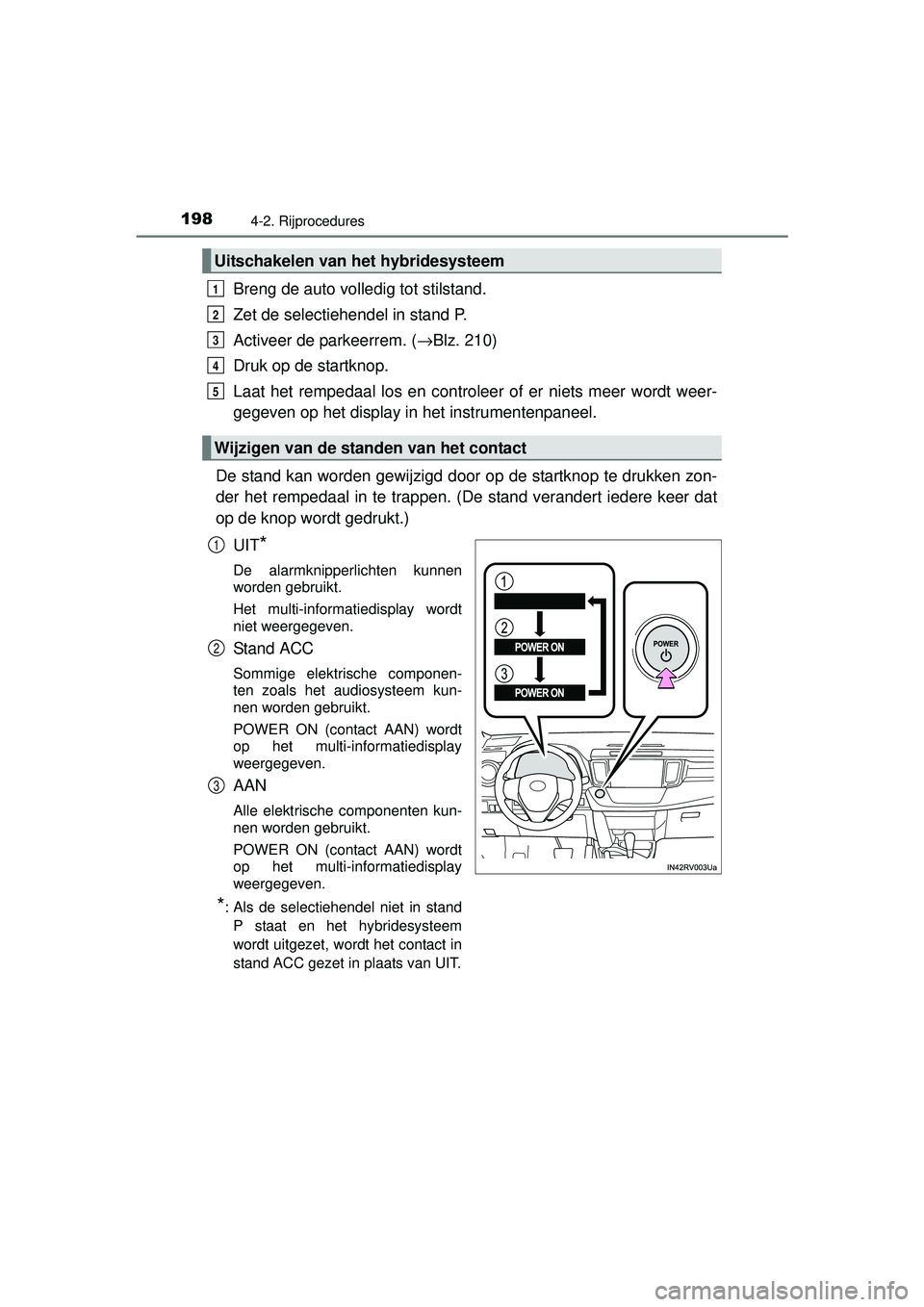

1984-2. Rijprocedures
RAV4-HV_OM_OM42A57E_(EE)
Breng de auto volledig tot stilstand.
Zet de selectiehendel in stand P.
Activeer de parkeerrem. (→Blz. 210)
Druk op de startknop.
Laat het rempedaal los en controleer of er niets meer wordt weer-
gegeven op het display in het instrumentenpaneel.
De stand kan worden gewijzigd door op de startknop te drukken zon-
der het rempedaal in te trappen. (De stand verandert iedere keer dat
op de knop wordt gedrukt.) UIT
*
De alarmknipperlichten kunnen
worden gebruikt.
Het multi-informatiedisplay wordt
niet weergegeven.
Stand ACC
Sommige elektrische componen-
ten zoals het audiosysteem kun-
nen worden gebruikt.
POWER ON (contact AAN) wordt
op het multi-informatiedisplay
weergegeven.
AAN
Alle elektrische componenten kun-
nen worden gebruikt.
POWER ON (contact AAN) wordt
op het multi-informatiedisplay
weergegeven.
*: Als de selectiehendel niet in standP staat en het hybridesysteem
wordt uitgezet, wordt het contact in
stand ACC gezet in plaats van UIT.
Uitschakelen van het hybridesysteem
Wijzigen van de standen van het contact
1
2
3
4
5
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 198 Friday, October 30, 2015 12:02 PM

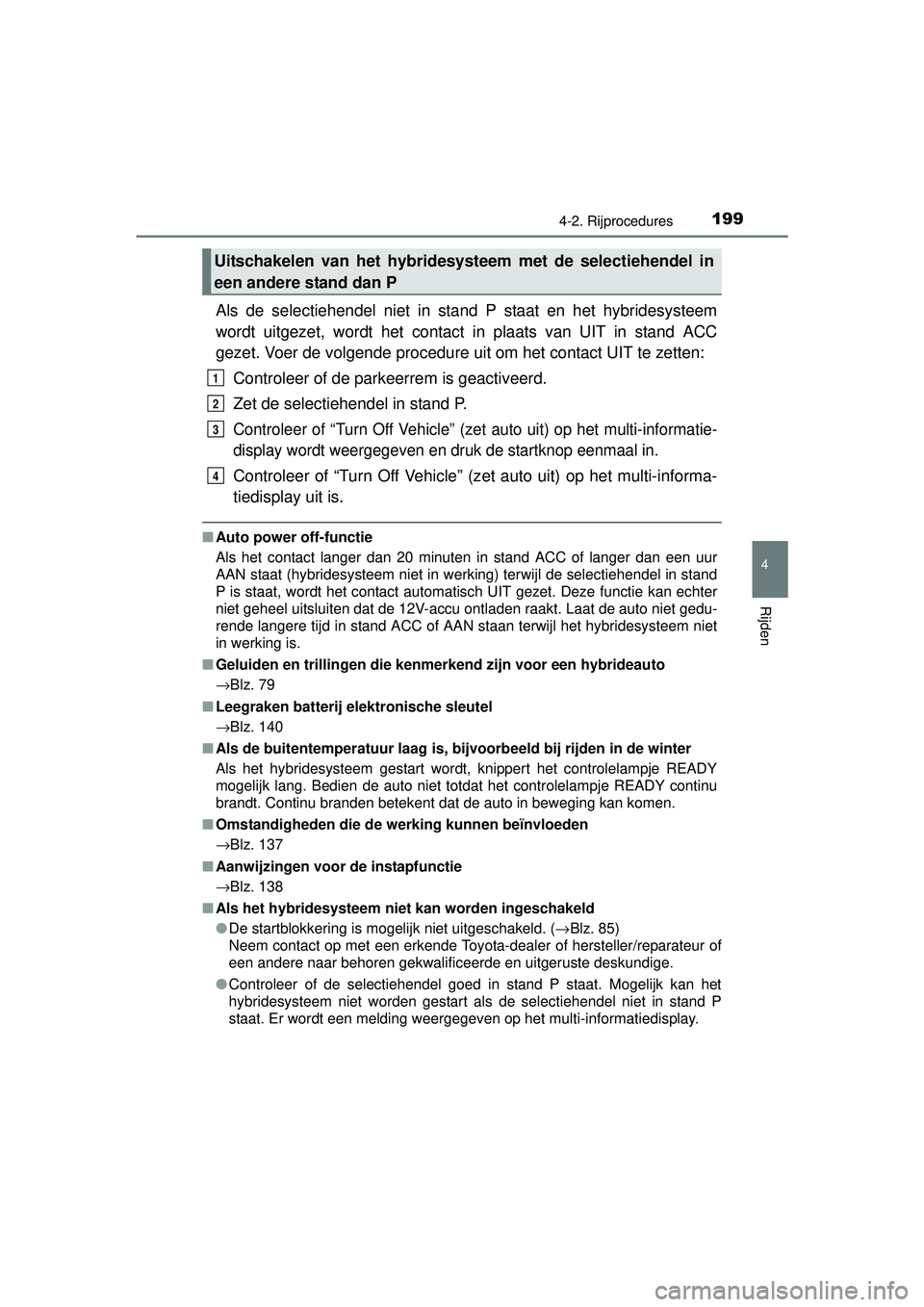

1994-2. Rijprocedures
4
Rijden
RAV4-HV_OM_OM42A57E_(EE)
Als de selectiehendel niet in stand P staat en het hybridesysteem
wordt uitgezet, wordt het contact in plaats van UIT in stand ACC
gezet. Voer de volgende procedure uit om het contact UIT te zetten:
Controleer of de parkeerrem is geactiveerd.
Zet de selectiehendel in stand P.
Controleer of “Turn Off Vehicle” (zet auto uit) op het multi-informatie-
display wordt weergegeven en druk de startknop eenmaal in.
Controleer of “Turn Off Vehicle” (z et auto uit) op het multi-informa-
tiedisplay uit is.
■ Auto power off-functie
Als het contact langer dan 20 minuten in stand ACC of langer dan een uur
AAN staat (hybridesysteem niet in werking) terwijl de selectiehendel in stand
P is staat, wordt het contact automatisch UIT gezet. Deze functie kan echter
niet geheel uitsluiten dat de 12V-accu ontladen raakt. Laat de auto niet gedu-
rende langere tijd in stand ACC of AAN staan terwijl het hybridesysteem niet
in werking is.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
→Blz. 79
■ Leegraken batterij elektronische sleutel
→Blz. 140
■ Als de buitentemperatuur laag is, bi jvoorbeeld bij rijden in de winter
Als het hybridesysteem gestart wordt, knippert het controlelampje READY
mogelijk lang. Bedien de auto niet totdat het controlelampje READY continu
brandt. Continu branden betekent dat de auto in beweging kan komen.
■ Omstandigheden die de werking kunnen beïnvloeden
→Blz. 137
■ Aanwijzingen voor de instapfunctie
→Blz. 138
■ Als het hybridesysteem niet kan worden ingeschakeld
● De startblokkering is mogelijk niet uitgeschakeld. (→ Blz. 85)
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Controleer of de selectiehendel goed in stand P staat. Mogelijk kan het
hybridesysteem niet worden gestart als de selectiehendel niet in stand P
staat. Er wordt een melding weergegeven op het multi-informatiedisplay.
Uitschakelen van het hybridesysteem met de selectiehendel in
een andere stand dan P
1
2
3
4
RAV4-HV_OM_OM42A57E_(EE).book Page 199 Friday, October 30, 2015 12:02 PM
