Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

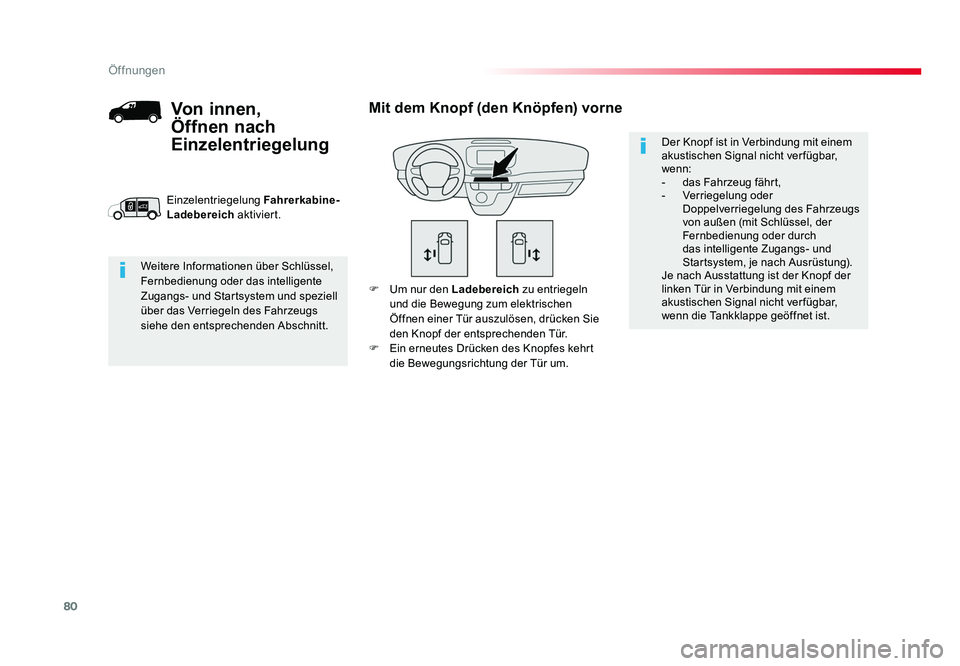

F Um nur den Ladebereich zu entriegeln
und die Bewegung zum elektrischen
Öffnen einer Tür auszulösen, drücken Sie
den Knopf der entsprechenden Tür.
F Ein erneutes Drücken des Knopfes kehrt die Bewegungsrichtung der Tür um. Der Knopf ist in Verbindung mit einem
akustischen Signal nicht ver fügbar,
wenn:
-
das Fahrzeug fährt,
- Verriegelung oder Doppelverriegelung des Fahrzeugs
von außen (mit Schlüssel, der
Fernbedienung oder durch
das intelligente Zugangs- und
Startsystem, je nach Ausrüstung).
Je nach Ausstattung ist der Knopf der
linken Tür in Verbindung mit einem
akustischen Signal nicht ver fügbar,
wenn die Tankklappe geöffnet ist.
Weitere Informationen über Schlüssel,
Fernbedienung oder das intelligente
Zugangs- und Startsystem und speziell
über das Verriegeln des Fahrzeugs
siehe den entsprechenden Abschnitt.
Mit dem Knopf (den Knöpfen) vorneVon innen,
Öffnen nach
Einzelentriegelung
Einzelentriegelung Fahrerkabine-
Ladebereich
aktiviert.
Proace_de.indb 8022/07/2016 14:42

81
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

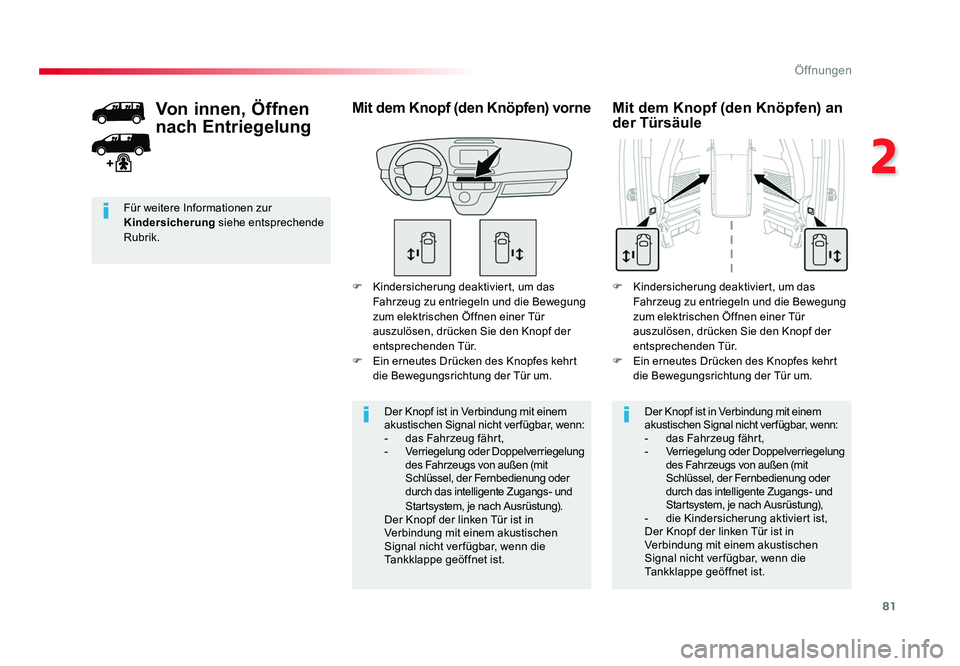

F Kindersicherung deaktiviert, um das
Fahrzeug zu entriegeln und die Bewegung
zum elektrischen Öffnen einer Tür
auszulösen, drücken Sie den Knopf der
entsprechenden Tür.
F Ein erneutes Drücken des Knopfes kehrt die Bewegungsrichtung der Tür um.
Der Knopf ist in Verbindung mit einem
akustischen Signal nicht ver fügbar, wenn:
- das Fahrzeug fährt,
- Verriegelung oder Doppelverriegelung
des Fahrzeugs von außen (mit
Schlüssel, der Fernbedienung oder
durch das intelligente Zugangs- und
Startsystem, je nach Ausrüstung) .
Der Knopf der linken Tür ist in
Verbindung mit einem akustischen
Signal nicht ver fügbar, wenn die
Tankklappe geöffnet ist. Der Knopf ist in Verbindung mit einem
akustischen Signal nicht ver fügbar, wenn:
-
das Fahrzeug fährt,
- Verriegelung oder Doppelverriegelung
des Fahrzeugs von außen (mit
Schlüssel, der Fernbedienung oder
durch das intelligente Zugangs- und
Startsystem, je nach Ausrüstung),
- die Kindersicherung aktiviert ist,
Der Knopf der linken Tür ist in
Verbindung mit einem akustischen
Signal nicht ver fügbar, wenn die
Tankklappe geöffnet ist.
Mit dem Knopf (den Knöpfen) vorneVon innen, Öffnen
nach EntriegelungMit dem Knopf (den Knöpfen) an
der Türsäule
F Kindersicherung deaktiviert, um das
Fahrzeug zu entriegeln und die Bewegung
zum elektrischen Öffnen einer Tür
auszulösen, drücken Sie den Knopf der
entsprechenden Tür.
F Ein erneutes Drücken des Knopfes kehrt die Bewegungsrichtung der Tür um.
Für weitere Informationen zur
Kindersicherung
siehe entsprechende
Rubrik.
Proace_de.indb 8122/07/2016 14:42

84
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

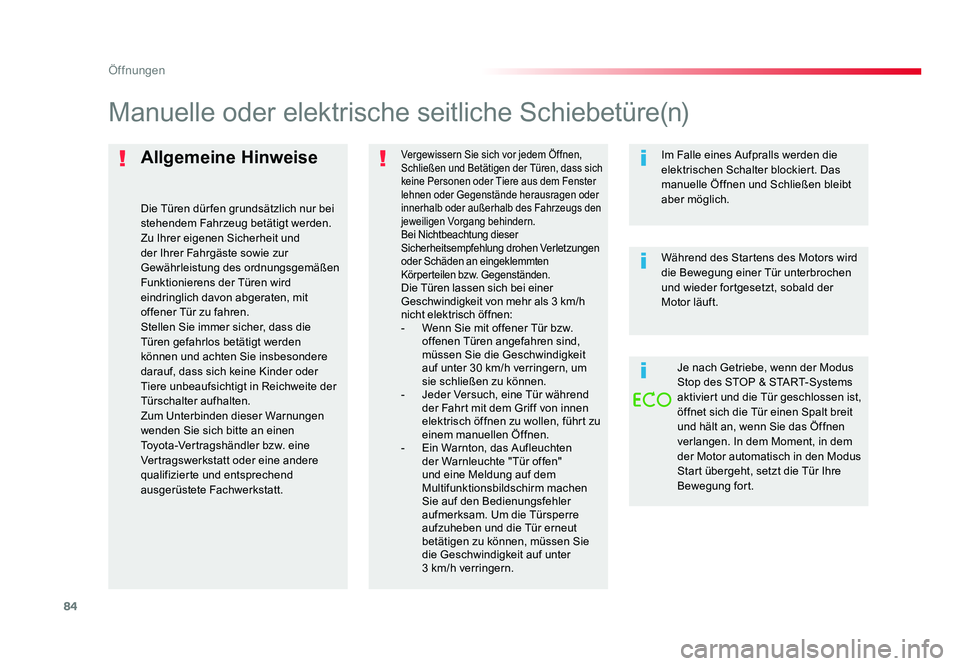

Allgemeine Hinweise
Die Türen dür fen grundsätzlich nur bei
stehendem Fahrzeug betätigt werden.
Zu Ihrer eigenen Sicherheit und
der Ihrer Fahrgäste sowie zur
Gewährleistung des ordnungsgemäßen
Funktionierens der Türen wird
eindringlich davon abgeraten, mit
offener Tür zu fahren.
Stellen Sie immer sicher, dass die
Türen gefahrlos betätigt werden
können und achten Sie insbesondere
darauf, dass sich keine Kinder oder
Tiere unbeaufsichtigt in Reichweite der
Türschalter aufhalten.
Zum Unterbinden dieser Warnungen
wenden Sie sich bitte an einen
Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere
qualifizierte und entsprechend
ausgerüstete Fachwerkstatt.
Vergewissern Sie sich vor jedem Öffnen,
Schließen und Betätigen der Türen, dass sich
keine Personen oder Tiere aus dem Fenster
lehnen oder Gegenstände herausragen oder
innerhalb oder außerhalb des Fahrzeugs den
jeweiligen Vorgang behindern.
Bei Nichtbeachtung dieser
Sicherheitsempfehlung drohen Verletzungen
oder Schäden an eingeklemmten
Körperteilen bzw. Gegenständen.
Die Türen lassen sich bei einer
Geschwindigkeit von mehr als 3 km/h
nicht elektrisch öffnen:
- Wenn Sie mit offener Tür bzw. offenen Türen angefahren sind,
müssen Sie die Geschwindigkeit
auf unter 30 km/h verringern, um
sie schließen zu können.
- Jeder Versuch, eine Tür während der Fahrt mit dem Griff von innen
elektrisch öffnen zu wollen, führt zu
einem manuellen Öffnen.
- Ein Warnton, das Aufleuchten der Warnleuchte "Tür offen"
und eine Meldung auf dem
Multifunktionsbildschirm machen
Sie auf den Bedienungsfehler
aufmerksam. Um die Türsperre
aufzuheben und die Tür erneut
betätigen zu können, müssen Sie
die Geschwindigkeit auf unter
3 km/h verringern.
Manuelle oder elektrische seitliche Schiebetüre(n)
Im Falle eines Aufpralls werden die
elektrischen Schalter blockiert. Das
manuelle Öffnen und Schließen bleibt
aber möglich.
Während des Startens des Motors wird
die Bewegung einer Tür unterbrochen
und wieder fortgesetzt, sobald der
Motor läuft.
Je nach Getriebe, wenn der Modus
Stop des STOP & START-Systems
aktiviert und die Tür geschlossen ist,
öffnet sich die Tür einen Spalt breit
und hält an, wenn Sie das Öffnen
verlangen. In dem Moment, in dem
der Motor automatisch in den Modus
Start übergeht, setzt die Tür Ihre
Bewegung fort.
Proace_de.indb 8422/07/2016 14:42

88
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Weitere Informationen über Schlüssel,
Fernbedienung oder das intelligente
Zugangs- und Startsystem und speziell
über das Verriegeln des Fahrzeugs
siehe den entsprechenden Abschnitt.

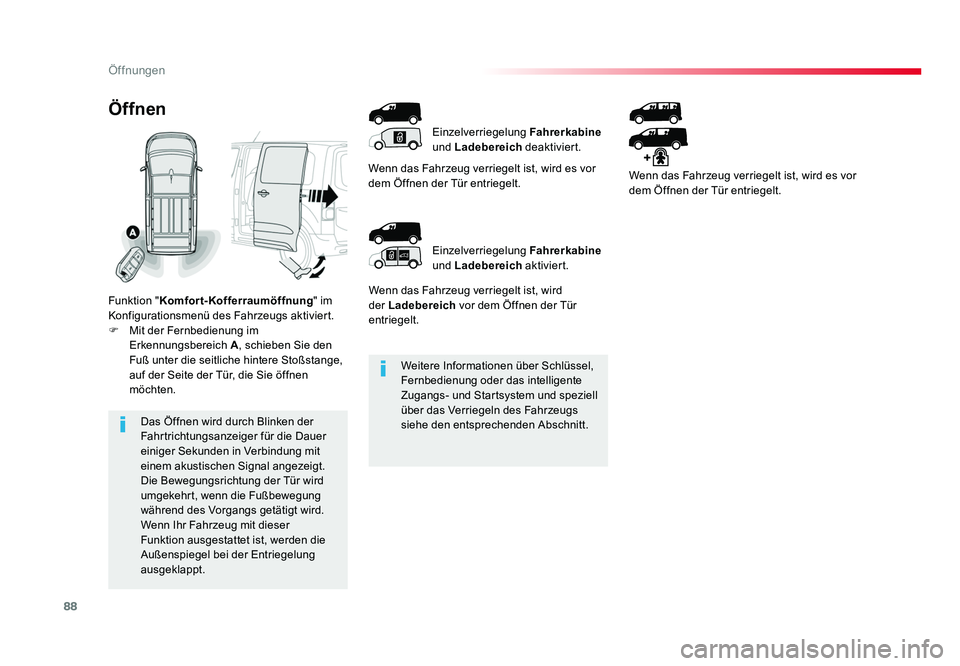

Das Öffnen wird durch Blinken der
Fahrtrichtungsanzeiger für die Dauer
einiger Sekunden in Verbindung mit
einem akustischen Signal angezeigt.
Die Bewegungsrichtung der Tür wird
umgekehrt, wenn die Fußbewegung
während des Vorgangs getätigt wird.
Wenn Ihr Fahrzeug mit dieser
Funktion ausgestattet ist, werden die
Außenspiegel bei der Entriegelung
ausgeklappt.
Öffnen
Funktion "
Komfort-Kofferraumöffnung " im
Konfigurationsmenü des Fahrzeugs aktiviert.
F Mit der Fernbedienung im Erkennungsbereich A, schieben Sie den
Fuß unter die seitliche hintere Stoßstange,
auf der Seite der Tür, die Sie öffnen
möchten. Einzelverriegelung
Fahrerkabine
und Ladebereich deaktiviert.
Einzelverriegelung Fahrerkabine
und Ladebereich aktiviert.
Wenn das Fahrzeug verriegelt ist, wird es vor
dem Öffnen der Tür entriegelt.
Wenn das Fahrzeug verriegelt ist, wird
der Ladebereich vor dem Öffnen der Tür
entriegelt. Wenn das Fahrzeug verriegelt ist, wird es vor
dem Öffnen der Tür entriegelt.
Proace_de.indb 8822/07/2016 14:43

90
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

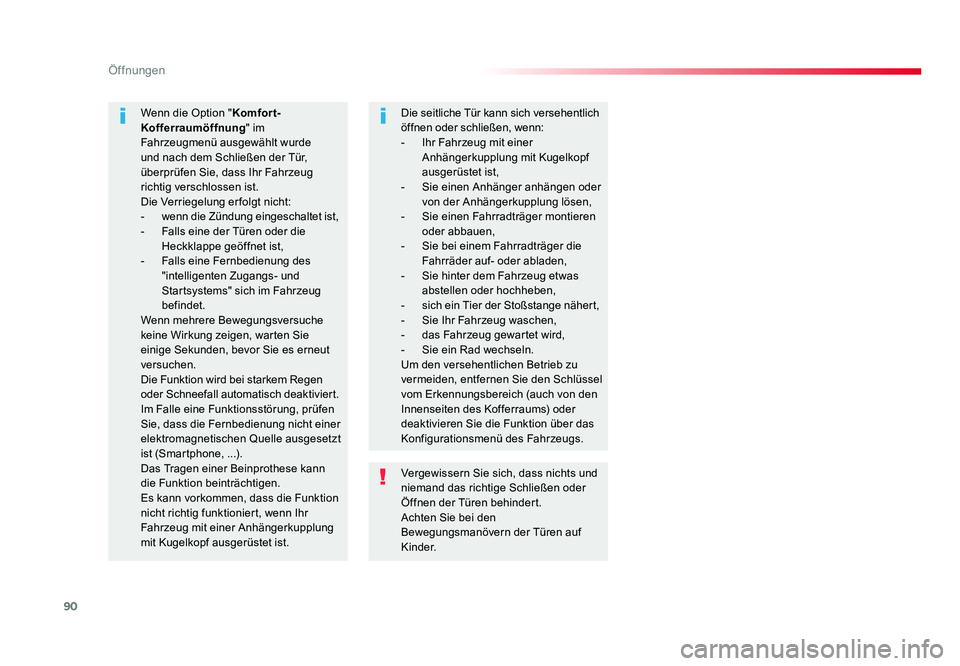

Vergewissern Sie sich, dass nichts und
niemand das richtige Schließen oder
Öffnen der Türen behindert.
Achten Sie bei den
Bewegungsmanövern der Türen auf
Kinder.
Wenn die Option "
Komfort-
Kofferraumöffnung " im
Fahrzeugmenü ausgewählt wurde
und nach dem Schließen der Tür,
überprüfen Sie, dass Ihr Fahrzeug
richtig verschlossen ist.
Die Verriegelung er folgt nicht:
- wenn die Zündung eingeschaltet ist,
- Falls eine der Türen oder die Heckklappe geöffnet ist,
- Falls eine Fernbedienung des "intelligenten Zugangs- und
Startsystems" sich im Fahrzeug
befindet.
Wenn mehrere Bewegungsversuche
keine Wirkung zeigen, warten Sie
einige Sekunden, bevor Sie es erneut
versuchen.
Die Funktion wird bei starkem Regen
oder Schneefall automatisch deaktiviert.
Im Falle eine Funktionsstörung, prüfen
Sie, dass die Fernbedienung nicht einer
elektromagnetischen Quelle ausgesetzt
ist (Smartphone, ...).
Das Tragen einer Beinprothese kann
die Funktion beinträchtigen.
Es kann vorkommen, dass die Funktion
nicht richtig funktioniert, wenn Ihr
Fahrzeug mit einer Anhängerkupplung
mit Kugelkopf ausgerüstet ist. Die seitliche Tür kann sich versehentlich
öffnen oder schließen, wenn:
- Ihr Fahrzeug mit einer
Anhängerkupplung mit Kugelkopf
ausgerüstet ist,
- Sie einen Anhänger anhängen oder von der Anhängerkupplung lösen,
- Sie einen Fahrradträger montieren oder abbauen,
- Sie bei einem Fahrradträger die Fahrräder auf- oder abladen,
- Sie hinter dem Fahrzeug etwas abstellen oder hochheben,
- sich ein Tier der Stoßstange nähert,
- Sie Ihr Fahrzeug waschen,
- das Fahrzeug gewartet wird,
- Sie ein Rad wechseln.
Um den versehentlichen Betrieb zu
vermeiden, entfernen Sie den Schlüssel
vom Erkennungsbereich (auch von den
Innenseiten des Kofferraums) oder
deaktivieren Sie die Funktion über das
Konfigurationsmenü des Fahrzeugs.
Proace_de.indb 9022/07/2016 14:43

91
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

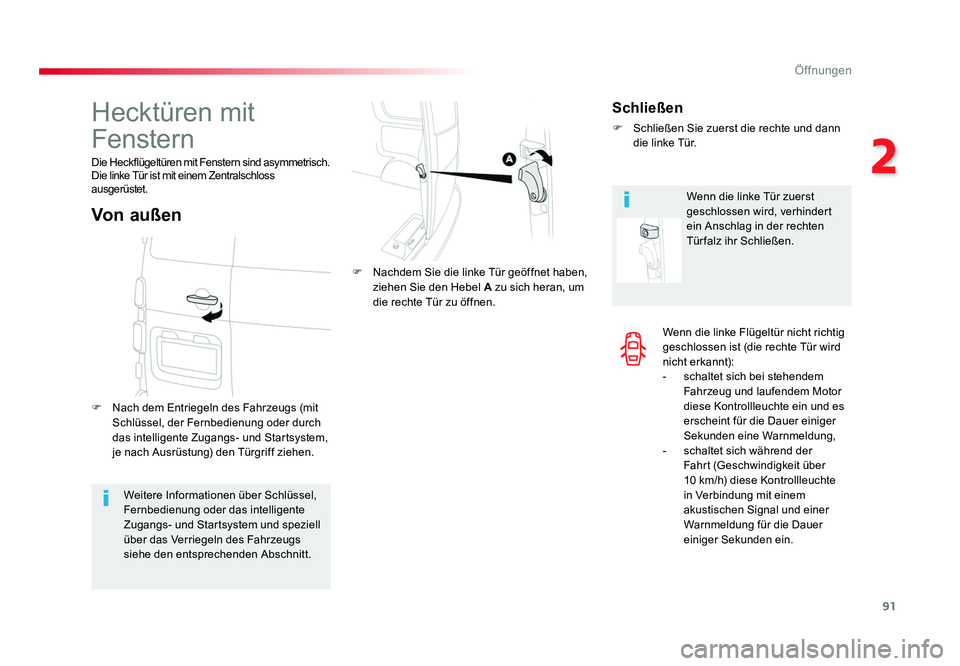

Wenn die linke Flügeltür nicht richtig
geschlossen ist (die rechte Tür wird
nicht erkannt):
- schaltet sich bei stehendem Fahrzeug und laufendem Motor
diese Kontrollleuchte ein und es
erscheint für die Dauer einiger
Sekunden eine Warnmeldung,
- schaltet sich während der Fahrt (Geschwindigkeit über
10 km/h) diese Kontrollleuchte
in Verbindung mit einem
akustischen Signal und einer
Warnmeldung für die Dauer
einiger Sekunden ein.
Weitere Informationen über Schlüssel,
Fernbedienung oder das intelligente
Zugangs- und Startsystem und speziell
über das Verriegeln des Fahrzeugs
siehe den entsprechenden Abschnitt.
Hecktüren mit
Fenstern
Die Heckflügeltüren mit Fenstern sind asymmetrisch.
Die linke Tür ist mit einem Zentralschloss
ausgerüstet.
F Nach dem Entriegeln des Fahrzeugs (mit
Schlüssel, der Fernbedienung oder durch
das intelligente Zugangs- und Startsystem,
je nach Ausrüstung) den Türgriff ziehen. F Nachdem Sie die linke Tür geöffnet haben,
ziehen Sie den Hebel A zu sich heran, um
die rechte Tür zu öffnen.
Von außen
Schließen
F Schließen Sie zuerst die rechte und dann die linke Tür.
Wenn die linke Tür zuerst
geschlossen wird, verhindert
ein Anschlag in der rechten
Tür falz ihr Schließen.
Proace_de.indb 9122/07/2016 14:43

94
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Weitere Informationen über Schlüssel,
Fernbedienung oder das intelligente
Zugangs- und Startsystem und speziell
über das Verriegeln des Fahrzeugs
siehe den entsprechenden Abschnitt.Für weitere Informationen zum
Schlüssel,
zur Fernbedienung
oder zum Keyless-System und
insbesondere zur Verriegelung des
Fahrzeugs siehe entsprechende Rubrik.
Heckklappe
F Nach dem Entriegeln des Fahrzeugs mit dem Schlüssel, der Fernbedienung
oder durch das intelligente Zugangs- und
Startsystem, den Griff ziehen und dann die
Heckklappe anheben.
Öffnen
F Fassen Sie die Heckklappe am Ziehgriff innen und
senken Sie sie ab, bevor Sie sie im Schloss einrasten.
Schließen Notbedienung
Erlaubt mechanische Entriegelung der
Heckklappe im Falle einer Batterieentladung
oder Ausfall der Zentralverriegelung.
Entriegelung
F Wenn Ihr Fahrzeug damit ausgestattet ist,
klappen Sie falls er forderlich die Rücksitze vor,
um von innen her an das Schloss zu gelangen.
Wiederverriegelung nach Schließen
Sollte die Störung nach dem Schließen erneut
auftreten, bleibt die Heckklappe verriegelt..
Bei unvollständig geschlossener
Heckklappe:
- leuchtet bei stehendem Fahrzeug und
laufendem Motor diese Kontrollleuchte in
Verbindung mit einer Warnmeldung für einige
Sekunden auf,
- leuchtet bei fahrendem Fahrzeug (schneller
als 10 km/h) diese Kontrollleuchte in
Verbindung mit einem akustischen Signal und
einer Warnmeldung für einige Sekunden auf. F
Führen Sie einen kleinen Schraubendreher
in Bohrung A des Schlosses ein und
entriegeln Sie die Heckklappe.
F Schieben Sie den Riegel nach links.
Proace_de.indb 9422/07/2016 14:43

95
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
System zum Schutz Ihres Fahrzeugs vor
Diebstahl und Einbruch.

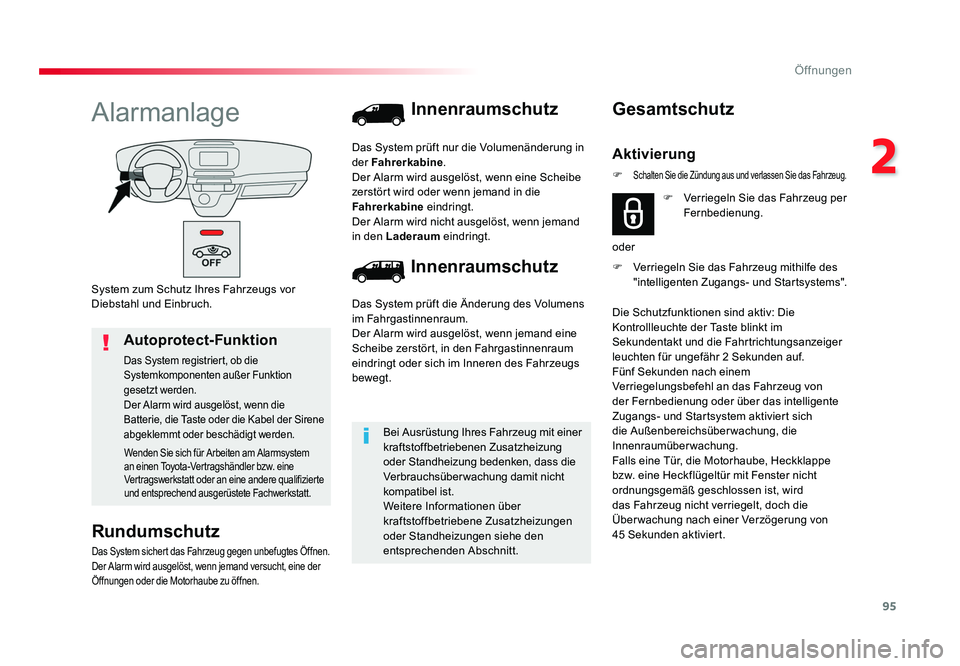

Alarmanlage
Rundumschutz
Das System sichert das Fahrzeug gegen unbefugtes Öffnen.
Der Alarm wird ausgelöst, wenn jemand versucht, eine der
Öffnungen oder die Motorhaube zu öffnen.
Autoprotect-Funktion
Das System registriert, ob die
Systemkomponenten außer Funktion
gesetzt werden.
Der Alarm wird ausgelöst, wenn die
Batterie, die Taste oder die Kabel der Sirene
abgeklemmt oder beschädigt werden.
Wenden Sie sich für Arbeiten am Alarmsystem
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder an eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
InnenraumschutzInnenraumschutz
Das System prüft die Änderung des Volumens
im Fahrgastinnenraum.
Der Alarm wird ausgelöst, wenn jemand eine
Scheibe zerstört, in den Fahrgastinnenraum
eindringt oder sich im Inneren des Fahrzeugs
bewegt. Das System prüft nur die Volumenänderung in
der Fahrerkabine
.
Der Alarm wird ausgelöst, wenn eine Scheibe
zerstört wird oder wenn jemand in die
Fahrerkabine eindringt.
Der Alarm wird nicht ausgelöst, wenn jemand
in den Laderaum eindringt.
Bei Ausrüstung Ihres Fahrzeug mit einer
kraftstoffbetriebenen Zusatzheizung
oder Standheizung bedenken, dass die
Verbrauchsüberwachung damit nicht
kompatibel ist.
Weitere Informationen über
kraftstoffbetriebene Zusatzheizungen
oder Standheizungen siehe den
entsprechenden Abschnitt. F Verriegeln Sie das Fahrzeug mithilfe des
"intelligenten Zugangs- und Startsystems".
Gesamtschutz
Aktivierung
F Verriegeln Sie das Fahrzeug per Fernbedienung.
oder
Die Schutzfunktionen sind aktiv: Die
Kontrollleuchte der Taste blinkt im
Sekundentakt und die Fahrtrichtungsanzeiger
leuchten für ungefähr 2 Sekunden auf.
Fünf Sekunden nach einem
Verriegelungsbefehl an das Fahrzeug von
der Fernbedienung oder über das intelligente
Zugangs- und Startsystem aktiviert sich
die Außenbereichsüber wachung, die
Innenraumüberwachung.
Falls eine Tür, die Motorhaube, Heckklappe
bzw. eine Heckflügeltür mit Fenster nicht
ordnungsgemäß geschlossen ist, wird
das Fahrzeug nicht verriegelt, doch die
Über wachung nach einer Verzögerung von
45 Sekunden aktiviert.
F
Schalten Sie die Zündung aus und verlassen Sie das Fahrzeug.
Proace_de.indb 9522/07/2016 14:43
