2016 TOYOTA PROACE jump start

.
.
4
Inhalt
Jumpy _de_Chap00a_sommaire_ed01-2016
Übersicht
Kombiinstrumente 14
Kontroll- und Warnleuchten 17
Motorflüssigkeitstemperatur 31
Kilometerzähler 38
Helligkeitsregler 39
Bordcomputer 40
Touchscreen 43
Einstellung von Datum und Uhrzeit 46
Schlüssel 47
Schlüssel, Fernbedienung 47
Smart Entry & Start System 55
Verriegeln / Entriegeln von innen 72
Türen vorne 74
Manuelle seitliche Schiebetür(en) 75
Elektrische seitliche Schiebetür(en) 78
Kick-activated side doors opening
and locking 87
Hecktüren mit Fenstern 91
Heckklappe 94
Alarmanlage 95
Elektrische Fensterheber 98Lenkradverstellung
99
Vordersitze 99
Sitzbank vorne mit 2 Plätzen 104
Smart Cargo 10 6
Fest installierte einteilige Bank 11 0
Feste Rücksitze und Rückbank 113
Er weitertes, festes Führerhaus 117
Innenausstattungen 11 9
Ausstattung des Ladebereichs 12 2
Ausstattung der Sitzplätze 123
Heizung / Lüftung 125
Manuelle Klimaanlage 126
Automatische 2-Zonen-Klimaanlage 128
Beschlagfreihalten - Entfrosten vorne 132
Beschlagfreihalten - Entfrosten der Außenspiegel 13 3
Beschlagfreihalten - Entfrosten der Heckscheibe 13 4
Heizung / Klimatisierung hinten 137
Fuel burner heater/Remote controlled fuel burner heater 13 8
Deckenleuchte(n) 141Außenspiegel
143
Beleuchtungsschalter 146
Tagfahrlicht 149
Einschaltautomatik der Scheinwerfer 149
Automatisches Umschalten Fernlicht 153
Manuelle Leuchtweitenverstellung der Scheinwerfer 155
Scheibenwischerschalter 15 6
Wischautomatik 157
Warnblinker 160
ER A-GLONASS emergency call system 160
Hupe 161
Elektronisches
Stabilitätsprogramm (ESP) 161
Toyota Traction Select 16 4
Sicherheitsgurte 166
Airbags 170
Kindersitze 174
Deaktivierung des
Beifahrer-Front-Airbags 17 7
ISOFIX-Halterungen 18 6
Mechanische Kindersicherung 19 4
Elektrische Kindersicherung 19 4
Kindersicherung der hinteren Scheiben 195
Sparsame Fahrweise
Bordinstrumente
Öffnungen Ergonomie und Komfort
Beleuchtung und Sicht
Sicherheit
Aufkleber 11
Proace_de.indb 222/07/2016 14:41

.
.
Inhalt
Jumpy _de_Chap00a_sommaire_ed01-2016
Fahrhinweise 19 6
Starten-Ausschalten des Motors, einfacher Schlüssel, Schlüssel mit Fernbedienung 19 9
Starten-Ausschalten des Motors
"Smart Entry & Start System" 202
Feststellbremse 205
Hill start assist control (HAC) 206
5-Gang-Schaltgetriebe 207
6-Gang-Schaltgetriebe 207
Fahrassistenzsystem
Gangwechselanzeige 208
Automatikgetriebe 209
Automatisiertes Schaltgetriebe 214
STOP & START 218
Head-up-Display 222
Adjustable Speed Limiter (ASL) 224
Road Sign Assist 225
Geschwindigkeitsbegrenzer 229
Geschwindigkeitsregler 232
Adaptive cruise control 236
For ward collision warning and Autonomous emergency braking system with Pedestrian
Detection 243
Lane Departure Alert 248
Driver Attention Alert 250
Toter-Winkel-Assistent 252
Einparkhilfe 255
Rückfahrkamera, Innenspiegel 258
180°-Rückansicht 259
Tyre Pressure Warning System (TPWS) 262Kraftstofftank
265
Sicherung gegen Falschtanken Diesel 266
Schneeketten 268
Anhängerkupplung 269
Energiesparmodus 270
Zubehör 271
Dachträger / Dachreling 273
Austausch der Scheibenwischerblätter 2 74
Motorhaube 276
Dieselmotor 277
Füllstandskontrollen 278
Sonstige Kontrollen 281
AdBlue® und SCR-
Katalysatorsystem (Diesel) 283
Warndreieck (Verstauen) 287
Werkzeugkasten 287
Reifenpannenset 290
Radwechsel 296
Austausch der Glühlampen 303
Austausch einer Sicherung 316
12V- Bat ter ie 321
Abschleppen 325
Leer gefahrener Tank (Diesel) 327Fahrzeugabmessungen
328
Motoren 332
Gewichte 332
Kenndaten 337
Fahrbetrieb Praktische Tipps
Bei Pannen und Störungen Technische Daten
Notfall oder Pannenhilfe
338
Toyota Pro Touch with navigation system 3 41
Toyota Pro Touch 429
Toyota Radio Bluetooth 483
Audio und Telematik
Stichwortverzeichnis
Proace_de.indb 322/07/2016 14:41

4
Übersicht
Jumpy _de_Chap00b_vue-ensemble_ed01-2016
Außen
Kraftstofftankverschluss 265-266
Sicherung gegen Falschtanken 266-267
Kraftstoffpanne, Entlüftung Diesel 327
Tyre Pressure Warning System (TPWS) 262-264
Luftdruck Reifen 263 -264, 337
ESP 161-163
ABS, EBV 162
DSC, ASR 163
Toyota Traction Select 163, 16 4 -165
Schneeketten 268
Türen vorne
74 -75
AdBlue
®-Ta n k 283-286
Werkzeugkasten 287-289
Automatisches Einschalten der
Beleuchtung 149
Automatische
Fernlichtumschaltung 153 -15 4
Fahrtrichtungsanzeiger 148
Manuelle Leuchtweitenverstellung 155
Austausch der Glühlampen vorne 303-309
Scheinwerferwaschanlage 15 8
Öffnen der Motorhaube
276 Schlüssel
47
Schlüssel, Fernbedienung 47- 5 4
Austausch der Batterie der Fernbedienung, Neuinitialisierung 54
Smart Entry & Start System 5 5 -71
Austausch der Batterie der Fernbedienung, Neuinitialisierung 70
Starten - Anhalten des Motors, Schlüssel, Fernbedienung 19 9 -201
Starten - Anhalten des Motors,
Smart Entry & Start System 202-204
Zentralverriegelung / -entriegelung
von innen 72-73
Alarmanlage 95 -97
Road Sign Assist
225-228
For ward collision warning 243-245
Autonomous emergency braking 243, 246 -248
Driver Attention Alert 250-251
Austausch eines Scheibenwischerblatts 2 74
Automatisches Wischen 157-15 8
Beschlagentfernen, Entfrosten vorne 132
Nebelscheinwerfer 147, 309
Tagfahrlicht 149, 305
Statisches Abbiegelicht 152
Einparkhilfe vorne
255-257
Abschleppen 325-326
Proace_de.indb 422/07/2016 14:41

6
Übersicht
Jumpy _de_Chap00b_vue-ensemble_ed01-2016
Bedienungseinheit
Deckenleuchten 141-142
Innenspiegel 145
Rückfahrkamera am
Innenspiegel 258
ER A- GLONASS
emergency call system 160, 338-339
12V-Anschluss für Zubehör 121
USB- / JACK-Anschluss 12 2
Deaktivierung des Beifahrer- Airbags 172 , 17 7
5-/ 6-Gang-Schaltgetriebe
207
Fahrassistenzsystem Gangwechselanzeige 208
Automatikgetriebe 20 9 -213
Automatisiertes Getriebe 214 -217
STOP & START 218 -221
Hill start assist control 206 Heizung / Belüftung
125
Klimaanlage manuell 126 -127
Automatische 2-Zonen- Klimaanlage 128 -131
Heizung - Klimaanlage hinten 137
Luftumwälzung 125, 126, 131
Beschlagentfernen, Entfrosten vorne 132Beschlagentfernen, Entfrosten hinten 13 4
Manuelle Feststellbremse 205
Öffnen der Motorhaube
276
Sicherungen am

Armaturenbrett 316 - 318 Touchscreen (Toyota Pro Touch with
navigation system) 43 - 45, 341- 428
Touchscreen (Toyota Pro To u c h ) 43 - 45, 429 - 482
Toyota Radio Bluetooth 46, 483-505
Belüftungsdüsen
13 5
Manuelles Einstellen der Rückspiegel 143
Einstellung Datum und Uhrzeit 46
Proace_de.indb 622/07/2016 14:41

7
.Übersicht
Jumpy _de_Chap00b_vue-ensemble_ed01-2016
Verriegelung / Entriegelung von innen 72-73
Elektrische seitliche Schiebetür(en) 78- 86
Einzelverriegelung Fahrerkabine / Ladebereich 47- 48, 55
Elektrische Kindersicherung 19 4
Warnblinker 160
Reinitialising the Tyre Pressure
Warning System (TPWS) 263-264
Deaktivierung des STOP & START- Systems 220
Deaktivierung des DSC/ASR- Systems 163
Lenkradverstellung 99
Hupe 161
Head-up-Display
222-223
Bedienungseinheit (Forts.)
Scheibenwischer 15 6 -159
Bordcomputer 40 - 42
Adjustable Speed Limiter (ASL) 224
Geschwindigkeitsbegrenzer 229 -231
Geschwindigkeitsregler 232-235
Adaptive cruise control 236 -242
Kombiinstrumente
14 -16
Warn- und Kontrollleuchten 17- 3 0
Wassertemperatur 31
Wartungsanzeige 31- 33
Ölstandsanzeige 34
Reichweitenanzeige AdBlue
® 35 -37
Kilometerzähler 38
Schaltanzeige 208
Helligkeitsregler 39
Bordcomputer 40 - 42
Einstellung Datum und Uhrzeit 46
Driver Attention Alert 250-251
Elektrische Fensterheber 98
Elektrisches Einstellen der Rückspiegel 143
Toyota Traction Select 163, 16 4 -165
Fuel burner heater/Remote controlled fuel burner heater 13 8 -14 0
Alarmanlage 95 -97
Manuelle Leuchtweitenverstellung
der Scheinwerfer 155
Lane Departure Alert 248-249
Toter-Winkel-Assistent 252-254
Automatische
Fernlichtumschaltung 153 -15 4 Einstellung von Datum/Uhrzeit
46
Rückansicht 180° 259 -261
Adjustable Speed Limiter (ASL) 224
Road Sign
Assist 225 -228, 231, 234, 238
For ward collision warning 243-245
Autonomous emergency braking 243, 246 -249
Deaktivierung des STOP & START- Systems 220
Beleuchtungsschalter 14 6 -151
Fahrtrichtungsanzeiger 148
Proace_de.indb 722/07/2016 14:41

17
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

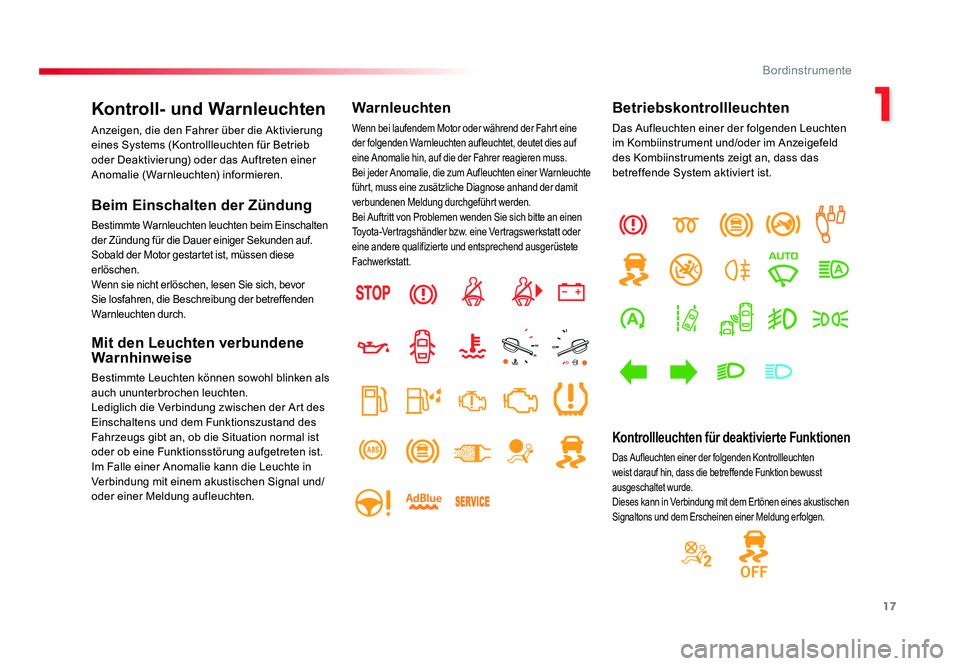

Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über die Aktivierung
eines Systems (Kontrollleuchten für Betrieb
oder Deaktivierung) oder das Auftreten einer
Anomalie (Warnleuchten) informieren.
Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten
der Zündung für die Dauer einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen diese
erlöschen.
Wenn sie nicht erlöschen, lesen Sie sich, bevor
Sie losfahren, die Beschreibung der betreffenden
Warnleuchten durch.
Mit den Leuchten verbundene
Warnhinweise
Bestimmte Leuchten können sowohl blinken als
auch ununterbrochen leuchten.
Lediglich die Verbindung zwischen der Art des
Einschaltens und dem Funktionszustand des
Fahrzeugs gibt an, ob die Situation normal ist
oder ob eine Funktionsstörung aufgetreten ist.
Im Falle einer Anomalie kann die Leuchte in
Verbindung mit einem akustischen Signal und/
oder einer Meldung aufleuchten.
Warnleuchten
Wenn bei laufendem Motor oder während der Fahrt eine
der folgenden Warnleuchten aufleuchtet, deutet dies auf
eine Anomalie hin, auf die der Fahrer reagieren muss.
Bei jeder Anomalie, die zum Aufleuchten einer Warnleuchte
führt, muss eine zusätzliche Diagnose anhand der damit
verbundenen Meldung durchgeführt werden.
Bei Auftritt von Problemen wenden Sie sich bitte an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten
im Kombiinstrument und/oder im Anzeigefeld
des Kombiinstruments zeigt an, dass das
betreffende System aktiviert ist.
Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten
weist darauf hin, dass die betreffende Funktion bewusst
ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen
Signaltons und dem Erscheinen einer Meldung er folgen.
Proace_de.indb 1722/07/2016 14:42

19
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

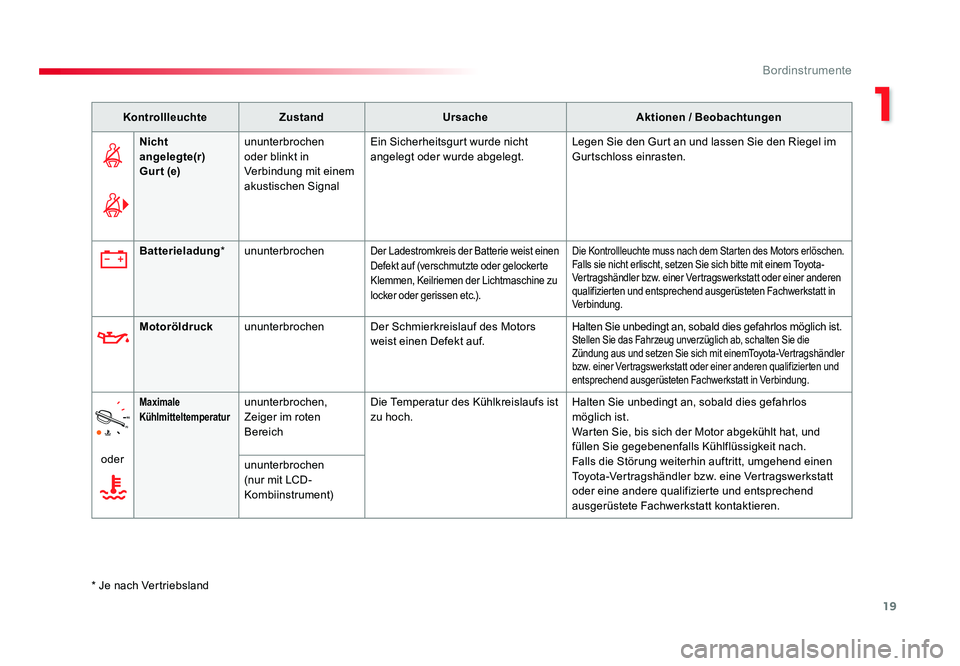

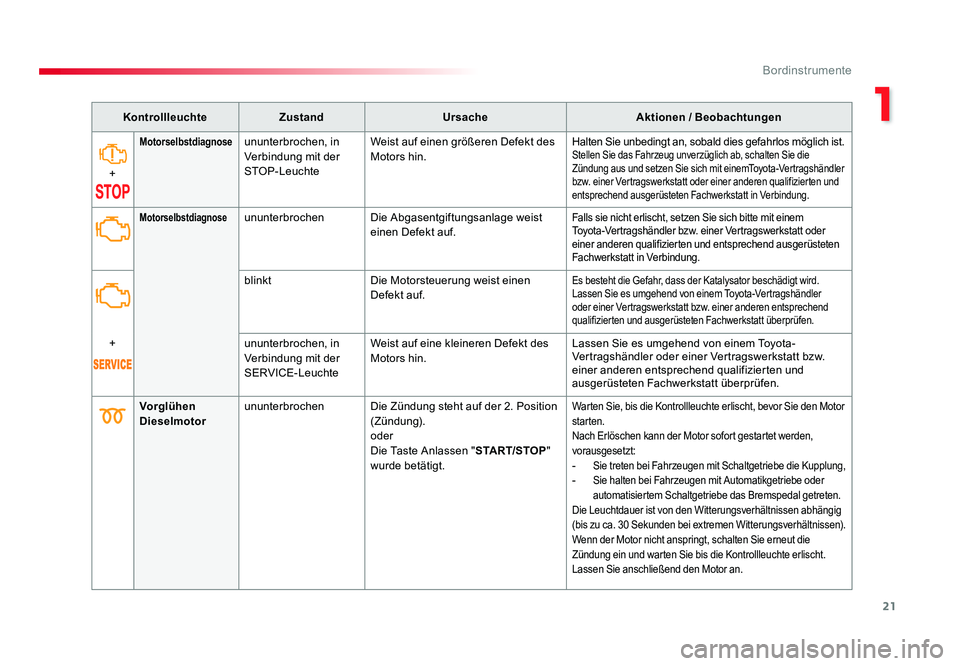

KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Nicht
angelegte(r)
Gurt (e) ununterbrochen
oder blinkt in
Verbindung mit einem
akustischen Signal Ein Sicherheitsgurt wurde nicht
angelegt oder wurde abgelegt.
Legen Sie den Gurt an und lassen Sie den Riegel im
Gurtschloss einrasten.
* Je nach Vertriebsland Batterieladung
*ununterbrochen
Der Ladestromkreis der Batterie weist einen
Defekt auf (verschmutzte oder gelockerte
Klemmen, Keilriemen der Lichtmaschine zu
locker oder gerissen etc.).Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
Motoröldruck ununterbrochen Der Schmierkreislauf des Motors
weist einen Defekt auf.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die
Zündung aus und setzen Sie sich mit einemToyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
oder
Maximale
Kühlmitteltemperaturununterbrochen,
Zeiger im roten
BereichDie Temperatur des Kühlkreislaufs ist
zu hoch.
Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und
füllen Sie gegebenenfalls Kühlflüssigkeit nach.
Falls die Störung weiterhin auftritt, umgehend einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt kontaktieren.
ununterbrochen
(nur mit LCD-
Kombiinstrument)
Proace_de.indb 1922/07/2016 14:42

21
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
+
Motorselbstdiagnoseununterbrochen, in
Verbindung mit der
STOP-Leuchte Weist auf einen größeren Defekt des
Motors hin.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die
Zündung aus und setzen Sie sich mit einemToyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Vorglühen
Dieselmotor
ununterbrochen
Die Zündung steht auf der 2. Position
(Zündung).
oder
Die Taste Anlassen "START/STOP"
wurde betätigt.Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor
starten.
Nach Erlöschen kann der Motor sofort gestartet werden,
vorausgesetzt:
- Sie treten bei Fahrzeugen mit Schaltgetriebe die Kupplung,- Sie halten bei Fahrzeugen mit Automatikgetriebe oder
automatisiertem Schaltgetriebe das Bremspedal getreten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig
(bis zu ca. 30 Sekunden bei extremen Witterungsverhältnissen).
Wenn der Motor nicht anspringt, schalten Sie erneut die
Zündung ein und warten Sie bis die Kontrollleuchte erlischt.
Lassen Sie anschließend den Motor an.
Motorselbstdiagnoseununterbrochen Die Abgasentgiftungsanlage weist
einen Defekt auf.Falls sie nicht erlischt, setzen Sie sich bitte mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
blinktDie Motorsteuerung weist einen
Defekt auf.Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie es umgehend von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
+ ununterbrochen, in
Verbindung mit der
SERVICE-LeuchteWeist auf eine kleineren Defekt des
Motors hin.
Lassen Sie es umgehend von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt bzw.
einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Proace_de.indb 2122/07/2016 14:42
