2016 TOYOTA PROACE jump start

37
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Anlasssperre
Bei jedem Einschalten der Zündung leuchten
diese Kontrollleuchten, es ertönt ein Warnsignal
und die Meldung "Fehler Abgasreinigung:
Anlasser gesperrt" wird angezeigt.
Haben Sie die zulässige Kilometeranzahl zurückgelegt,
ohne den Fehler zu beheben, verhindert die automatische
Anlasssperre ein erneutes Starten des Fahrzeugs.
Um den Motor anlassen zu können, müssen
Sie zunächst einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere
qualifizierte und entsprechend ausgerüstete
Fachwerkstatt aufsuchen.
Störung des Emissionsschutzsystems SCR
Wurden mehr als 1 100 km nach der Er fassung einer Störung des Emissionsschutzsystems SCR zurückgelegt, schaltet die Anlasssperre des Motors sich automatisch ein. Lassen Sie das
System so bald wie möglich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR.
Bei Er fassen einer Störung
Diese Kontrollleuchten leuchten, in Verbindung
mit einem Warnsignal und der Meldung "Fehler
Abgasreinigung".
Der Alarm wird während der Fahrt ausgelöst,
wenn die Störung erstmalig erkannt wurde,
dann bei Einschalten der Zündung auf den
nachfolgenden Fahrten, solange die Ursache
der Störung weiterhin besteht.
Während der noch zulässigen Fahrstrecke
(zwischen 1 100 km und 0 km)
Nach Bestätigung der Störung des SCR-
Systems (d.h. nach 50 km Fahrt mit
kontinuierlicher Störungsanzeige), leuchten
diese Kontrollleuchten, es ertönt ein Warnsignal
und eine entsprechende Meldung (z.B. "Fehler
Abgasreinigung: Anlasser gesperrt in 300 km"),
die die Reichweite des Fahrzeugs in Kilometern
oder Meilen anzeigt, wird eingeblendet.Wenn Ihr Fahrzeug mit einem LCD-Kombiinstrument
ausgestattet ist, erscheint "NO START IN".
Während der Fahrt wird die Meldung alle 30 Sekunden erneut
eingeblendet, solange die Störung des Emissionsschutzsystems SCR
fortbesteht.
Ab dem Einschalten der Zündung wird der Alarm erneuert.
Suchen Sie so bald wie möglich einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt auf.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug nicht mehr starten können.
Wenn Ihr Fahrzeug mit einem LCD-
Kombiinstrument ausgestattet ist, erscheint
"NO START IN".
Proace_de.indb 3722/07/2016 14:42

40
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
System, das Ihnen Informationen über die gerade befahrene Strecke liefert (Reichweite, Verbrauch, ...).

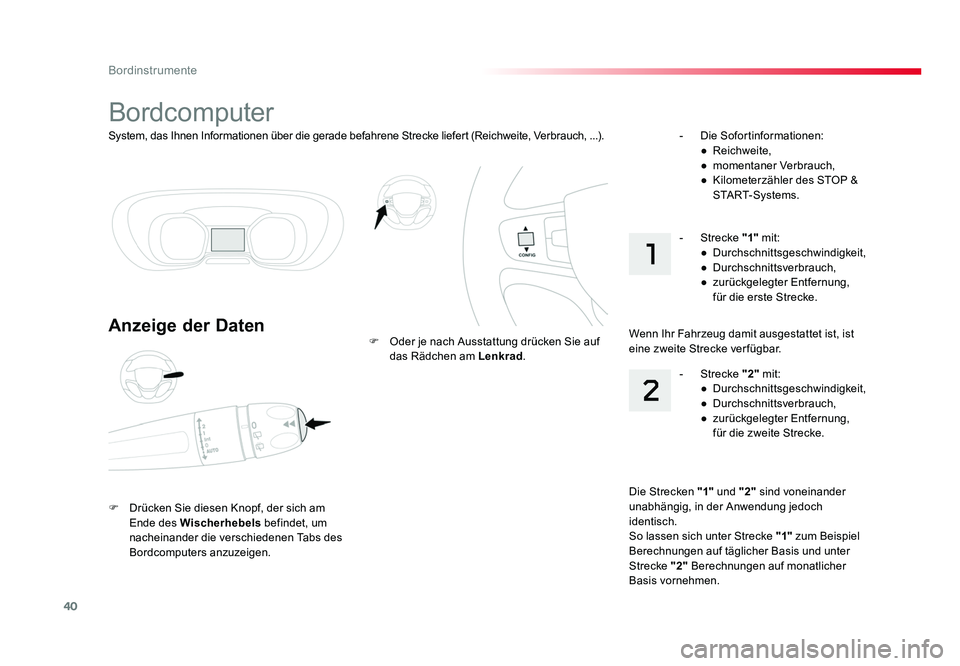

Bordcomputer
Anzeige der Daten
F Drücken Sie diesen Knopf, der sich am
Ende des Wischerhebels befindet, um
nacheinander die verschiedenen Tabs des
Bordcomputers anzuzeigen. F Oder je nach Ausstattung drücken Sie auf
das Rädchen am Lenkrad. -
Die Sofortinformationen:
● Reichweite,
● momentaner Verbrauch,
● Kilometerzähler des STOP & START-Systems.
Die Strecken "1" und "2" sind voneinander
unabhängig, in der Anwendung jedoch
identisch.
So lassen sich unter Strecke "1" zum Beispiel
Berechnungen auf täglicher Basis und unter
Strecke "2" Berechnungen auf monatlicher
Basis vornehmen. -
Strecke "2" mit:
● Durchschnittsgeschwindigkeit,
● Durchschnittsverbrauch,
● zurückgelegter Entfernung,
für die zweite Strecke.
-
Strecke "1" mit:
● Durchschnittsgeschwindigkeit,
● Durchschnittsverbrauch,
● zurückgelegter Entfernung,
für die erste Strecke.
Wenn Ihr Fahrzeug damit ausgestattet ist, ist
eine zweite Strecke ver fügbar.
Proace_de.indb 4022/07/2016 14:42

42
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

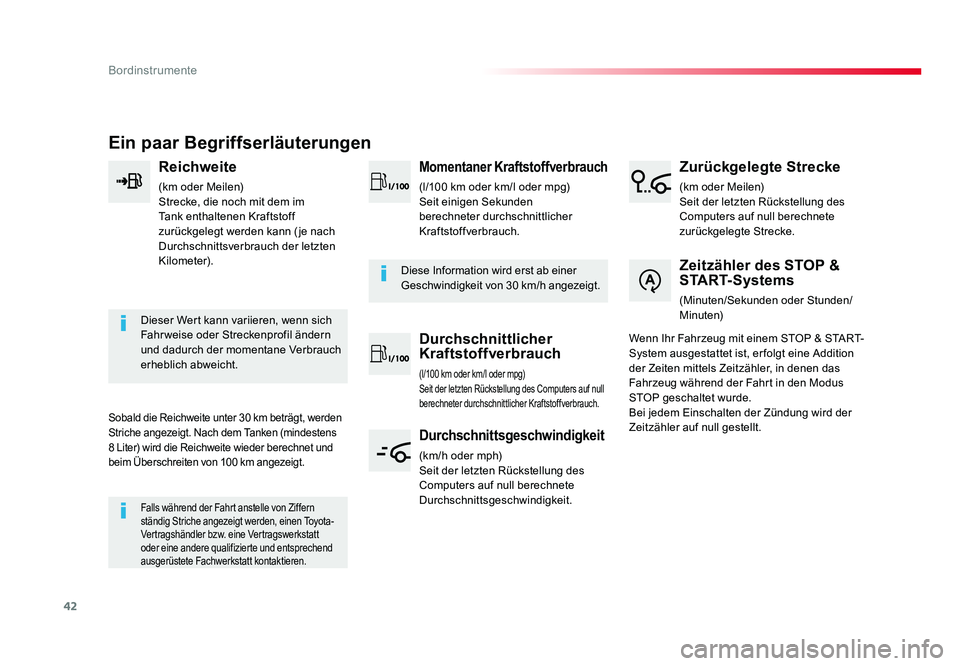

Ein paar Begriffserläuterungen
Reichweite
(km oder Meilen)
Strecke, die noch mit dem im
Tank enthaltenen Kraftstoff
zurückgelegt werden kann ( je nach
Durchschnittsverbrauch der letzten
Kilometer).
Dieser Wert kann variieren, wenn sich
Fahr weise oder Streckenprofil ändern
und dadurch der momentane Verbrauch
erheblich abweicht.
Sobald die Reichweite unter 30 km beträgt, werden
Striche angezeigt. Nach dem Tanken (mindestens
8 Liter) wird die Reichweite wieder berechnet und
beim Überschreiten von 100 km angezeigt.
Falls während der Fahrt anstelle von Ziffern
ständig Striche angezeigt werden, einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt kontaktieren.
Diese Information wird erst ab einer
Geschwindigkeit von 30 km/h angezeigt.
Momentaner Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Seit einigen Sekunden
berechneter durchschnittlicher
Kraftstoffverbrauch.
Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Seit der letzten Rückstellung des Computers auf null
berechneter durchschnittlicher Kraftstoffverbrauch.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Seit der letzten Rückstellung des
Computers auf null berechnete
Durchschnittsgeschwindigkeit.
Zurückgelegte Strecke
(km oder Meilen)
Seit der letzten Rückstellung des
Computers auf null berechnete
zurückgelegte Strecke.
Zeitzähler des STOP &
START-Systems
(Minuten/Sekunden oder Stunden/
Minuten)
Wenn Ihr Fahrzeug mit einem STOP & START-
System ausgestattet ist, er folgt eine Addition
der Zeiten mittels Zeitzähler, in denen das
Fahrzeug während der Fahrt in den Modus
STOP geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf null gestellt.
Proace_de.indb 4222/07/2016 14:42

44
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

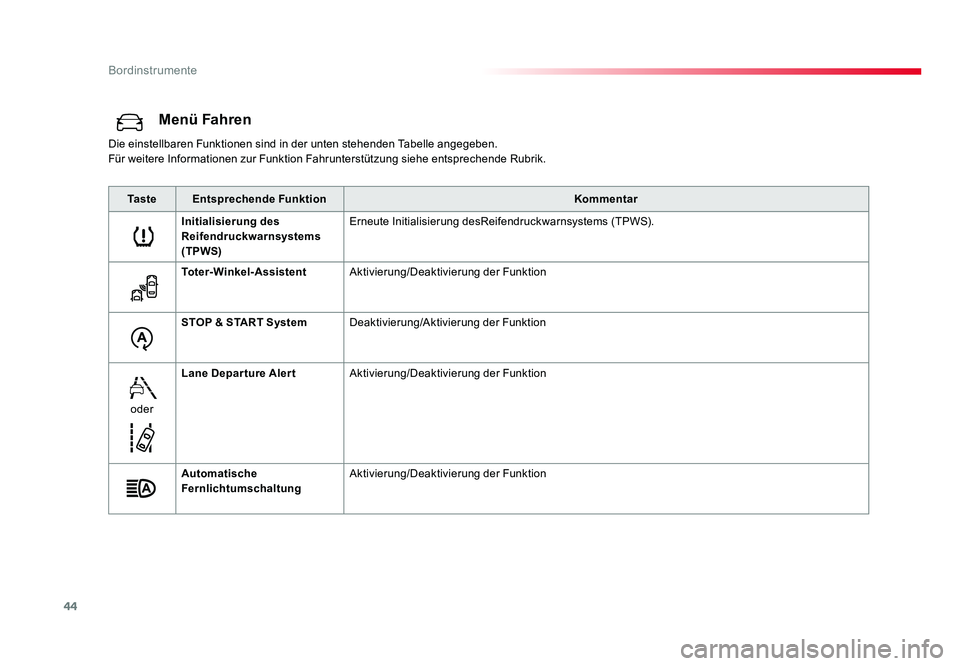

Menü Fahren
Die einstellbaren Funktionen sind in der unten stehenden Tabelle angegeben.
Für weitere Informationen zur Funktion Fahrunterstützung siehe entsprechende Rubrik.Ta s t e Entsprechende Funktion Kommentar
Initialisierung des
Reifendruckwarnsystems
(TPWS) Erneute Initialisierung desReifendruckwarnsystems (TPWS).
Toter-Winkel-Assistent Aktivierung/Deaktivierung der Funktion
STOP & START System Deaktivierung/Aktivierung der Funktion
oder Lane Departure Alert
Aktivierung/Deaktivierung der Funktion
Automatische
Fernlichtumschaltung Aktivierung/Deaktivierung der Funktion
Proace_de.indb 4422/07/2016 14:42

52
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

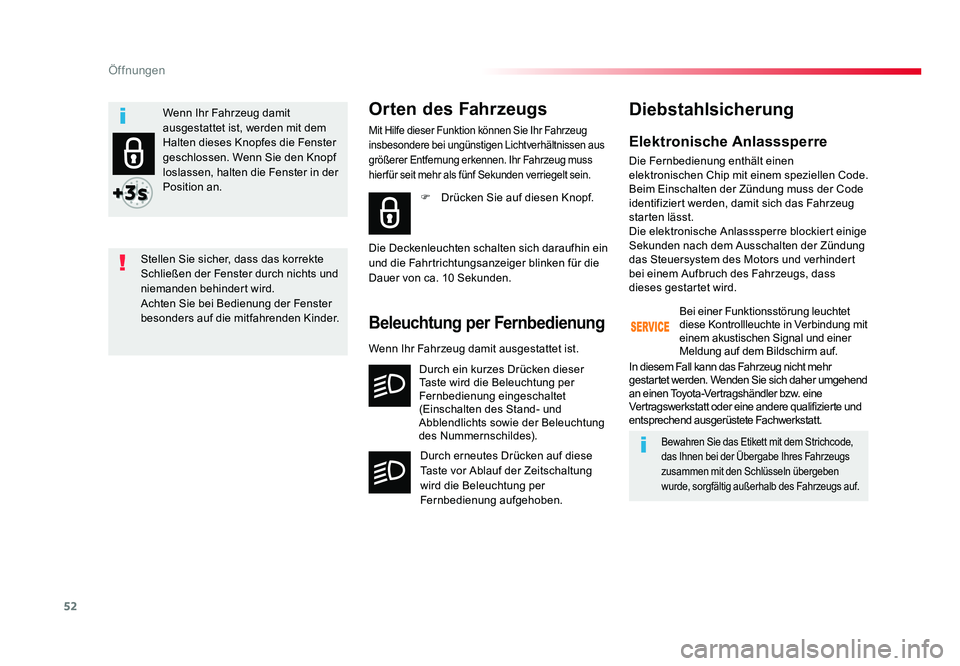

Elektronische Anlasssperre
Die Fernbedienung enthält einen
elektronischen Chip mit einem speziellen Code.
Beim Einschalten der Zündung muss der Code
identifiziert werden, damit sich das Fahrzeug
starten lässt.
Die elektronische Anlasssperre blockiert einige
Sekunden nach dem Ausschalten der Zündung
das Steuersystem des Motors und verhindert
bei einem Aufbruch des Fahrzeugs, dass
dieses gestartet wird.
F Drücken Sie auf diesen Knopf.

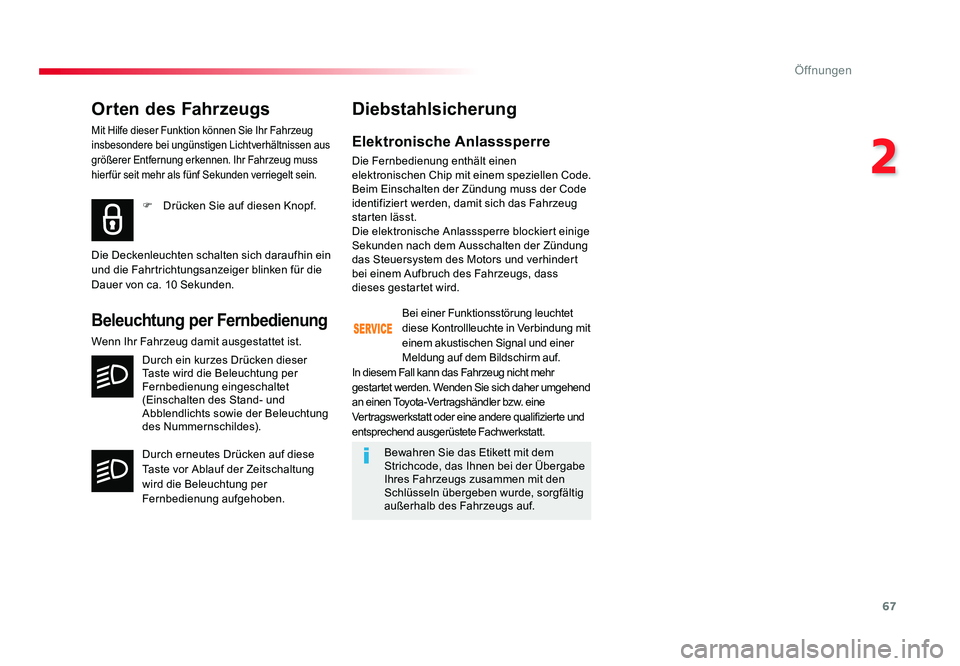

Orten des Fahrzeugs
Mit Hilfe dieser Funktion können Sie Ihr Fahrzeug
insbesondere bei ungünstigen Lichtverhältnissen aus
größerer Entfernung erkennen. Ihr Fahrzeug muss
hier für seit mehr als fünf Sekunden verriegelt sein.
Die Deckenleuchten schalten sich daraufhin ein
und die Fahrtrichtungsanzeiger blinken für die
Dauer von ca. 10 Sekunden.
Beleuchtung per Fernbedienung
Durch ein kurzes Drücken dieser
Taste wird die Beleuchtung per
Fernbedienung eingeschaltet
(Einschalten des Stand- und
Abblendlichts sowie der Beleuchtung
des Nummernschildes).
Durch erneutes Drücken auf diese
Taste vor Ablauf der Zeitschaltung
wird die Beleuchtung per
Fernbedienung aufgehoben.
Diebstahlsicherung
Bei einer Funktionsstörung leuchtet
diese Kontrollleuchte in Verbindung mit
einem akustischen Signal und einer
Meldung auf dem Bildschirm auf.
Bewahren Sie das Etikett mit dem Strichcode,
das Ihnen bei der Übergabe Ihres Fahrzeugs
zusammen mit den Schlüsseln übergeben
wurde, sorgfältig außerhalb des Fahrzeugs auf.
In diesem Fall kann das Fahrzeug nicht mehr
gestartet werden. Wenden Sie sich daher umgehend
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
Wenn Ihr Fahrzeug damit ausgestattet ist.
Stellen Sie sicher, dass das korrekte
Schließen der Fenster durch nichts und
niemanden behindert wird.
Achten Sie bei Bedienung der Fenster
besonders auf die mitfahrenden Kinder. Wenn Ihr Fahrzeug damit
ausgestattet ist, werden mit dem
Halten dieses Knopfes die Fenster
geschlossen. Wenn Sie den Knopf
loslassen, halten die Fenster in der
Position an.
Proace_de.indb 5222/07/2016 14:42

55
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

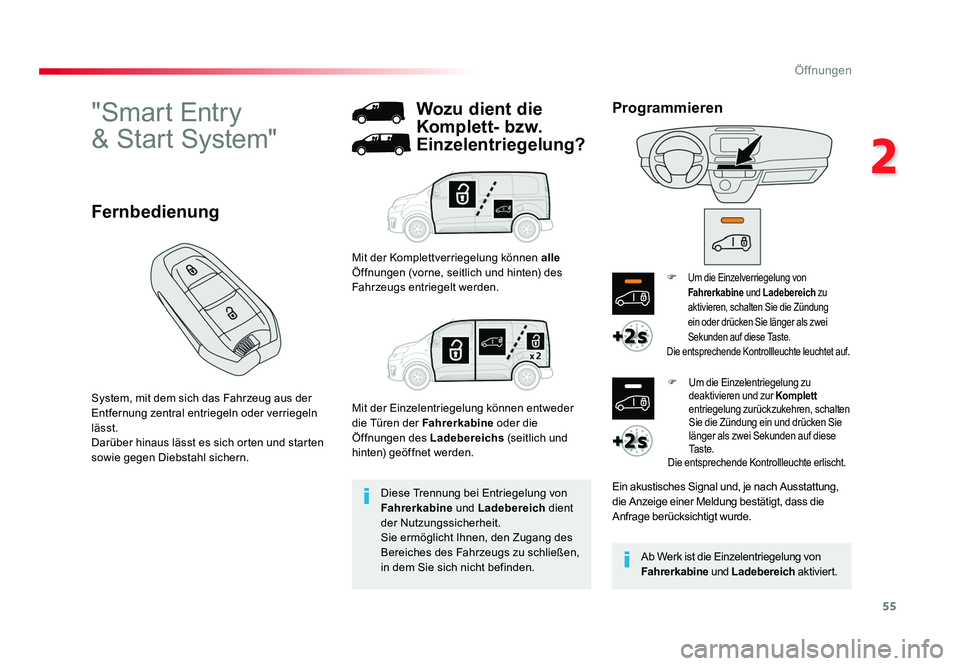

"Smart Entry
& Start System"
System, mit dem sich das Fahrzeug aus der
Entfernung zentral entriegeln oder verriegeln
lässt.
Darüber hinaus lässt es sich orten und starten
sowie gegen Diebstahl sichern.
Fernbedienung
Diese Trennung bei Entriegelung von
Fahrerkabine und Ladebereich dient
der Nutzungssicherheit.
Sie ermöglicht Ihnen, den Zugang des
Bereiches des Fahrzeugs zu schließen,
in dem Sie sich nicht befinden.
Wozu dient die
Komplett- bzw.
Einzelentriegelung?
Mit der Komplettverriegelung können alle
Öffnungen (vorne, seitlich und hinten) des
Fahrzeugs entriegelt werden.
Mit der Einzelentriegelung können entweder
die Türen der Fahrerkabine oder die
Öffnungen des Ladebereichs (seitlich und
hinten) geöffnet werden. F
Um die Einzelverriegelung von
Fahrerkabine
und Ladebereich zu
aktivieren, schalten Sie die Zündung
ein oder drücken Sie länger als zwei
Sekunden auf diese Taste.
Die entsprechende Kontrollleuchte leuchtet auf
.
Ein akustisches Signal und, je nach Ausstattung,
die Anzeige einer Meldung bestätigt, dass die
Anfrage berücksichtigt wurde.
F Um die Einzelentriegelung zu
deaktivieren und zur Komplett
entriegelung zurückzukehren, schalten
Sie die Zündung ein und drücken Sie
länger als zwei Sekunden auf diese
Ta s t e .
Die entsprechende Kontrollleuchte erlischt.
Ab Werk ist die Einzelentriegelung von
Fahrerkabine und Ladebereich aktiviert.
Programmieren
Proace_de.indb 5522/07/2016 14:42

59
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Ver-/Entriegeln oder
Zentralverriegelung funktioniert nicht:
- wenn die Zündung eingeschaltet ist,
- wenn eine der Öffnungen offen bleibt,
- falls der Schlüssel für das intelligente
Zugangs- und Startsystem im
Fahrzeug zurückgelassen wurde.
Wird das durch die Fernbedienung
oder das intelligente Zugangs- und
Startsystem verriegelte Fahrzeug
versehentlich entriegelt und
keine Tür geöffnet, spricht die
Verriegelungsautomatik nach etwa
dreißig Sekunden an und verriegelt es
erneut.
Ist Ihr Fahrzeug mit Alarm ausgestattet,
so wird dieser reaktiviert (mit
Rundumschutz, auch wenn dieser
deaktiviert worden war).
"Intelligentes Zugangs- und
Startsystem“
System, mit dem sich das Fahrzeug entriegeln,
verriegeln und starten lässt, indem man die
Fernbedienung bei sich trägt. Als Sicherheitsmaßnahme (z.
B Kinder
an Bord) das Fahrzeug niemals
verlassen - auch nicht kurzzeitig, ohne
die Fernbedienung für das intelligente
Zugangs- und Startsystem mitzunehmen.
Vorsicht vor Diebstahl, während sich
die Fernbedienung des intelligenten
Zugangs- und Startsystems
bei entriegeltem Fahrzeug im
Erfassungsbereich befindet.
Um die Batterieladung des elektronischen
Schlüssels zu erhalten, werden nach
21 Tagen der Nichtver wendung
die "Keyless-"Funktionen in einen
erweiterten Standby-Betrieb versetzt.
Um diese Funktionen wieder
herzustellen, müssen Sie eine der Tasten
der Fernbedienung betätigen oder den
Motor mit dem elektronischen Schlüssel
im Lesegerät starten. Die Ein-/Ausklappen der Außenspiegel per
Fernbedienung kann durch einen Toyota-
Vertragshändler oder eine Vertragswerkstatt
bzw. eine andere entsprechend qualifizierte
und ausgerüstete Fachwerkstatt
unterbunden bzw. aktiviert werden.
In Position Zündung (Zubehör) wird
die Freihand-Funktion mit der Taste
"START/STOP" deaktiviert.
Weitere Informationen über das
"intelligente Zugangs- und Startsystem"
und speziell über die Position "Zündung
Ein" siehe im entsprechenden
Abschnitt.
Proace_de.indb 5922/07/2016 14:42

67
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Orten des Fahrzeugs
Mit Hilfe dieser Funktion können Sie Ihr Fahrzeug
insbesondere bei ungünstigen Lichtverhältnissen aus
größerer Entfernung erkennen. Ihr Fahrzeug muss
hier für seit mehr als fünf Sekunden verriegelt sein.
F Drücken Sie auf diesen Knopf.
Die Deckenleuchten schalten sich daraufhin ein
und die Fahrtrichtungsanzeiger blinken für die
Dauer von ca. 10 Sekunden.
Beleuchtung per Fernbedienung
Wenn Ihr Fahrzeug damit ausgestattet ist. Durch ein kurzes Drücken dieser
Taste wird die Beleuchtung per
Fernbedienung eingeschaltet
(Einschalten des Stand- und
Abblendlichts sowie der Beleuchtung
des Nummernschildes).
Durch erneutes Drücken auf diese
Taste vor Ablauf der Zeitschaltung
wird die Beleuchtung per
Fernbedienung aufgehoben.
Diebstahlsicherung
Elektronische Anlasssperre
Die Fernbedienung enthält einen
elektronischen Chip mit einem speziellen Code.
Beim Einschalten der Zündung muss der Code
identifiziert werden, damit sich das Fahrzeug
starten lässt.
Die elektronische Anlasssperre blockiert einige
Sekunden nach dem Ausschalten der Zündung
das Steuersystem des Motors und verhindert
bei einem Aufbruch des Fahrzeugs, dass
dieses gestartet wird.
Bei einer Funktionsstörung leuchtet
diese Kontrollleuchte in Verbindung mit
einem akustischen Signal und einer
Meldung auf dem Bildschirm auf.
In diesem Fall kann das Fahrzeug nicht mehr
gestartet werden. Wenden Sie sich daher umgehend
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
Bewahren Sie das Etikett mit dem
Strichcode, das Ihnen bei der Übergabe
Ihres Fahrzeugs zusammen mit den
Schlüsseln übergeben wurde, sorgfältig
außerhalb des Fahrzeugs auf.
Proace_de.indb 6722/07/2016 14:42
