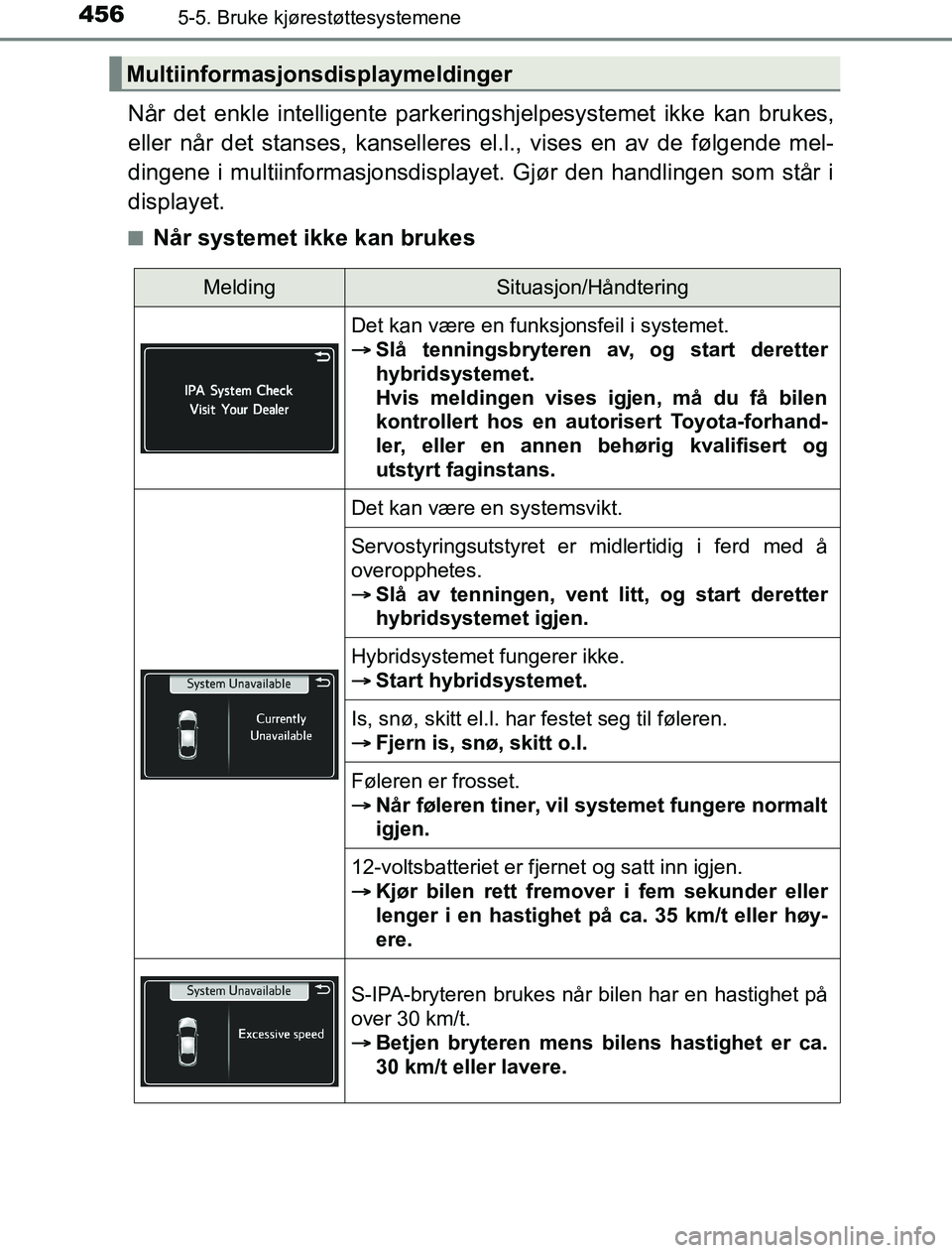

Page 457 of 711

4565-5. Bruke kjørestøttesystemene
OM47A89NO
Når det enkle intelligente parkeringshjelpesystemet ikke kan brukes,
eller når det stanses, kanselleres el.l., vises en av de følgende mel-
dingene i multiinformasjonsdisplayet. Gjør den handlingen som står i
displayet.
nNår systemet ikke kan brukes
Multiinformasjonsdisplaymeldinger
MeldingSituasjon/Håndtering
Det kan være en funksjonsfeil i systemet.
Slå tenningsbryteren av, og start deretter
hybridsystemet.
Hvis meldingen vises igjen, må du få bilen
kontrollert hos en auto risert Toyota-forhand-
ler, eller en annen behørig kvalifisert og
utstyrt faginstans.
Det kan være en systemsvikt.
Servostyringsutstyret er midlertidig i ferd med å
overopphetes.
Slå av tenningen, vent litt, og start deretter
hybridsystemet igjen.
Hybridsystemet fungerer ikke.
Start hybridsystemet.
Is, snø, skitt el.l. har festet seg til føleren.
Fjern is, snø, skitt o.l.
Føleren er frosset.
Når føleren tiner, vil systemet fungere normalt
igjen.
12-voltsbatteriet er fjernet og satt inn igjen.
Kjør bilen rett fremover i fem sekunder eller
lenger i en hastighet på ca. 35 km/t eller høy-
ere.
S-IPA-bryteren brukes når bilen har en hastighet på
over 30 km/t.
Betjen bryteren mens bilens hastighet er ca.
30 km/t eller lavere.
OM47A89NO.book Page 456 Friday, January 13, 2017 12:31 PM

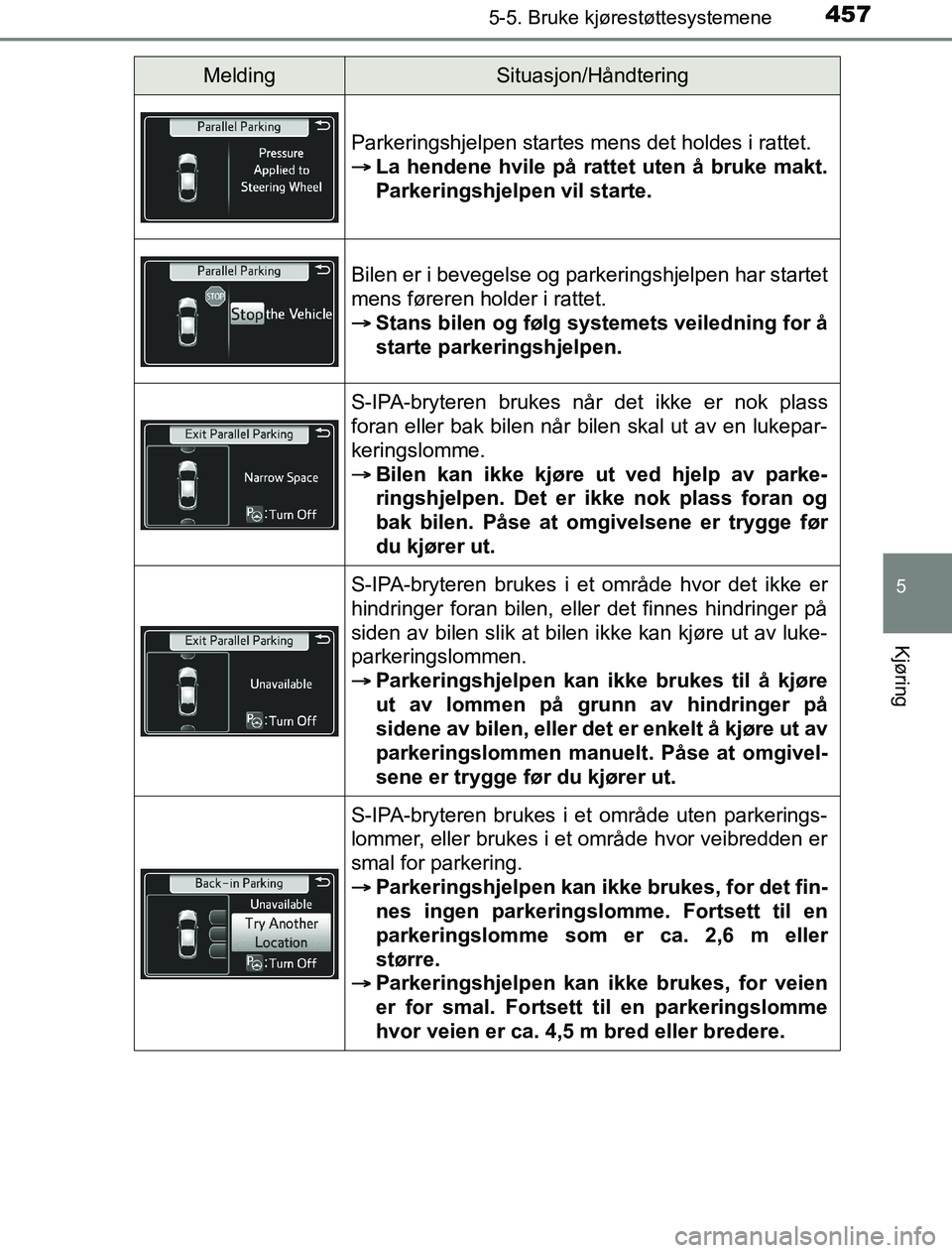

Page 458 of 711

4575-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring
Parkeringshjelpen startes mens det holdes i rattet.
La hendene hvile på rattet uten å bruke makt.
Parkeringshjelpen vil starte.
Bilen er i bevegelse og parkeringshjelpen har startet
mens føreren holder i rattet.
Stans bilen og følg systemets veiledning for å
starte parkeringshjelpen.
S-IPA-bryteren brukes når det ikke er nok plass
foran eller bak bilen når bilen skal ut av en lukepar-
keringslomme.
Bilen kan ikke kjøre ut ved hjelp av parke-
ringshjelpen. Det er ikke nok plass foran og
bak bilen. Påse at omgivelsene er trygge før
du kjører ut.
S-IPA-bryteren brukes i et område hvor det ikke er
hindringer foran bilen, eller det finnes hindringer på
siden av bilen slik at bilen ikke kan kjøre ut av luke-
parkeringslommen.
Parkeringshjelpen kan ikke brukes til å kjøre
ut av lommen på grunn av hindringer på
sidene av bilen, eller det er enkelt å kjøre ut av
parkeringslommen manuelt. Påse at omgivel-
sene er trygge før du kjører ut.
S-IPA-bryteren brukes i et område uten parkerings-
lommer, eller brukes i et område hvor veibredden er
smal for parkering.
Parkeringshjelpen kan ikke brukes, for det fin-
nes ingen parkeringslomme. Fortsett til en
parkeringslomme som er ca. 2,6 m eller
større.
Parkeringshjelpen kan ikke brukes, for veien
er for smal. Fortsett ti l en parkeringslomme
hvor veien er ca. 4,5 m bred eller bredere.
MeldingSituasjon/Håndtering
OM47A89NO.book Page 457 Friday, January 13, 2017 12:31 PM

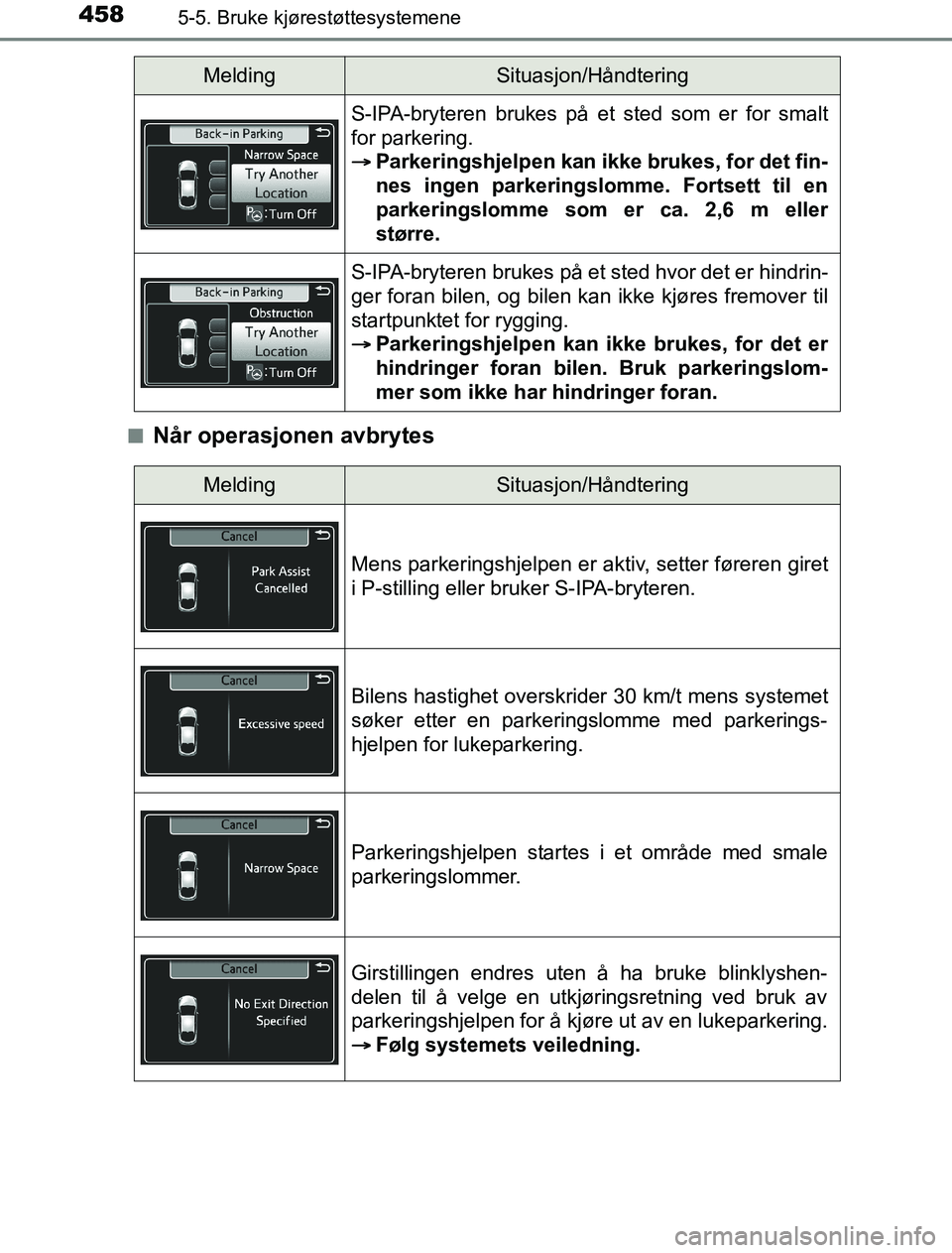

Page 459 of 711

4585-5. Bruke kjørestøttesystemene
OM47A89NOn
Når operasjonen avbrytes
S-IPA-bryteren brukes på et sted som er for smalt
for parkering.
Parkeringshjelpen kan ikke brukes, for det fin-
nes ingen parkeringslomme. Fortsett til en
parkeringslomme som er ca. 2,6 m eller
større.
S-IPA-bryteren brukes på et sted hvor det er hindrin-
ger foran bilen, og bilen kan ikke kjøres fremover til
startpunktet for rygging.
Parkeringshjelpen kan ikke brukes, for det er
hindringer foran bilen. Bruk parkeringslom-
mer som ikke har hindringer foran.
MeldingSituasjon/Håndtering
MeldingSituasjon/Håndtering
Mens parkeringshjelpen er aktiv, setter føreren giret
i P-stilling eller bruker S-IPA-bryteren.
Bilens hastighet overskrider 30 km/t mens systemet
søker etter en parkeringslomme med parkerings-
hjelpen for lukeparkering.
Parkeringshjelpen startes i et område med smale
parkeringslommer.
Girstillingen endres uten å ha bruke blinklyshen-
delen til å velge en utkjøringsretning ved bruk av
parkeringshjelpen for å kjøre ut av en lukeparkering.
Følg systemets veiledning.
OM47A89NO.book Page 458 Friday, January 13, 2017 12:31 PM
Page 460 of 711

4595-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring
nNår operasjonen avsluttes
Når parkeringshjelpen starter, kjører bilen i motsatt
retning av det veiledningen angir.
Følg systemets veiledning for å kjøre frem-
over.
Parkeringshjelpen når maks. antall svingoperasjo-
ner, eller det er ikke mulig å kjøre inn i parkerings-
lommen på grunn av for bratt helling.
Følg parkeringshjelpens veiledning og bruk
systemet kun på store områder uten bratt hel-
ling.
MeldingSituasjon/Håndtering
MeldingSituasjon/Håndtering
Føreren holder i rat-
tet mens parkerings-
hjelpen er aktiv.
Stopp bilen og la hen-
dene hvile på rattet uten
å bruke makt. Trykk på
S-IPA-knappen for å
starte parkeringshjel-
pen på nytt.
Bilens hastighet over-
skrider 7 km/t under
hjelpekontrollen.
S-IPA-bryteren tryk-
kes inn mens parke-
ringshjelpen er mid-
lertidig stanset og det
holdes hardt i rattet.
La hendene hvile på rat-
tet uten å bruke makt.
Stans deretter bilen for
å starte parkeringshjel-
pen på nytt.
S-IPA-bryteren tryk-
kes inn mens parke-
ringshjelpen er mid-
lertidig stanset og bi-
len er i bevegelse.
OM47A89NO.book Page 459 Friday, January 13, 2017 12:31 PM
Page 461 of 711
4605-5. Bruke kjørestøttesystemene
OM47A89NO
Parkeringshjelpen er
stanset midlertidig
(kan startes på nytt)
Stopp bilen og la hen-
dene hvile på rattet uten
å bruke makt. Trykk på
S-IPA-knappen for å
starte parkeringshjel-
pen på nytt.
Bilen kom for nær en
hindring foran bilen.
Trykk på S-IPA-bryteren
etter å ha satt giret i R-
stilling for å starte par-
keringshjelpen på nytt.
Bilen kom for nær en
hindring bak bilen.
Trykk på S-IPA-bryteren
etter å ha satt giret i D
for å starte parkerings-
hjelpen på nytt.
MeldingSituasjon/Håndtering
OM47A89NO.book Page 460 Friday, January 13, 2017 12:31 PM
Page 462 of 711
4615-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring
nFølere
Registrerer bilens omgivelser for å finne en parkeringslomme.Følere på sidene foran
Følere på sidene bak
Forholdsregler under bruk
1
2
lSensorenes rekkevidde under parke-
ringshjelp for ryggeparkering
Ønsket parkeringslomme
l Sensorenes rekkevidde under parke-
ringshjelp for lukeparkering
Ønsket parkeringslomme
1
1
OM47A89NO.book Page 461 Friday, January 13, 2017 12:31 PM
Page 463 of 711
4625-5. Bruke kjørestøttesystemene
OM47A89NOl
Når det står en bil parkert bak ønsket parkeringslomme, er det ikke sikkert
den blir registrert på grunn av avstanden. Avhengig av bilens form og andre
egenskaper, kan det hende rekkevidden for registrering blir kortere, eller at
registrering ikke er mulig.
l Det enkle intelligente parkeringshjelpesystemet vil kanskje ikke fungere hvis
parkeringsoverflaten har metallgitter, stålunderlag eller lignende materialer.
l
Det kan hende andre gjenstander enn
parkerte biler, for eksempel stolper eller
vegger, ikke kan registreres. Hvis disse
gjenstandene kan registreres, kan det
hende den angitte parkeringlommen vil
være annerledes enn det som virkelig er
tilfelle.
Stolper
Vegg
l Parkeringlommen kan også endres der-
som en fotgjenger el.l. registreres.
Fotgjenger
1
2
1
OM47A89NO.book Page 462 Friday, January 13, 2017 12:31 PM
Page 464 of 711

4635-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring
ADVARSEL
l Ikke stol blindt på det enkle intelligente parkeringshjelpesystemet. I likhet
med biler uten dette utstyret, må du kjøre fremover og rygge forsiktig,
mens du forsikrer deg om at omgivelsene og området bak bilen er trygt.
l Ikke se på multiinformasjonsdisplayet mens du rygger. Hvis du bare ser på
skjermen mens du rygger, kan dette føre til kollisjon eller en ulykke. Bildet
som vises på skjermen kan avvike fra de faktiske forhold. Kontroller visuelt
områdene rundt og bak bilen med og uten speil mens du rygger.
l Kjør sakte og juster hastigheten ved å tråkke på bremsepedalen mens du
rygger eller kjører fremover.
l Hvis det virker som bilen kan komme i kontakt med en fotgjenger, en
annen bil eller andre hindringer, stanser du bilen ved å tråkke på bremse-
pedalen, og trykker deretter på S-IPA-bryteren for å slå av systemet.
l Bruk systemet på en parkeringsplass med jevn overflate.
l Følg disse forholdsreglene, da rattet roterer automatisk under bruk.
• Det kan være fare for at slips, skjerf, armen din o.a. setter seg fast i rat-
tet. Ikke hold overkroppen i nærheten av rattet. La heller ikke barn være
i nærheten av rattet.
• Hvis du har lange negler, kan dette føre til skade når rattet roterer.
• I nødstilfeller stopper du bilen ved å tråkke på bremsepedalen, og tryk- ker deretter på S-IFA-bryteren for å slå av systemet.
l Påse alltid at det er nok plass før du prøver å parkere bilen og bruke syste-
met.
