2016 TOYOTA PRIUS C Manuel du propriétaire (in French)

4877-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F96D)■
Avant
■Arrière

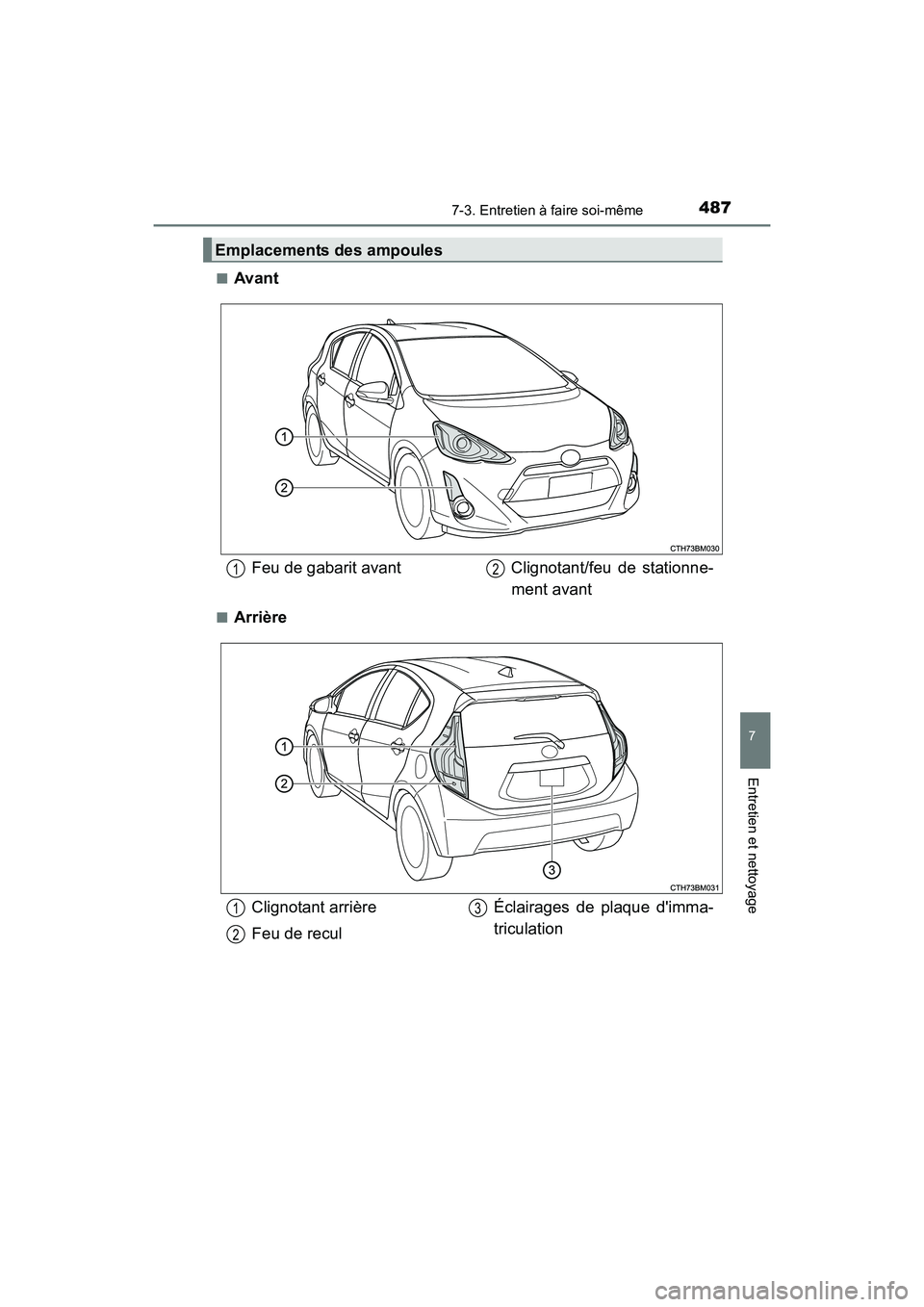

Emplacements des ampoules
Feu de gabarit avant
Clignotant/feu de stationne-
ment avant12
Clignotant arrière
Feu de recul Éclairages de plaque d'imma-
triculation1
2
3

4887-3. Entretien à faire soi-même
PRIUS c_D (OM52F96D)■

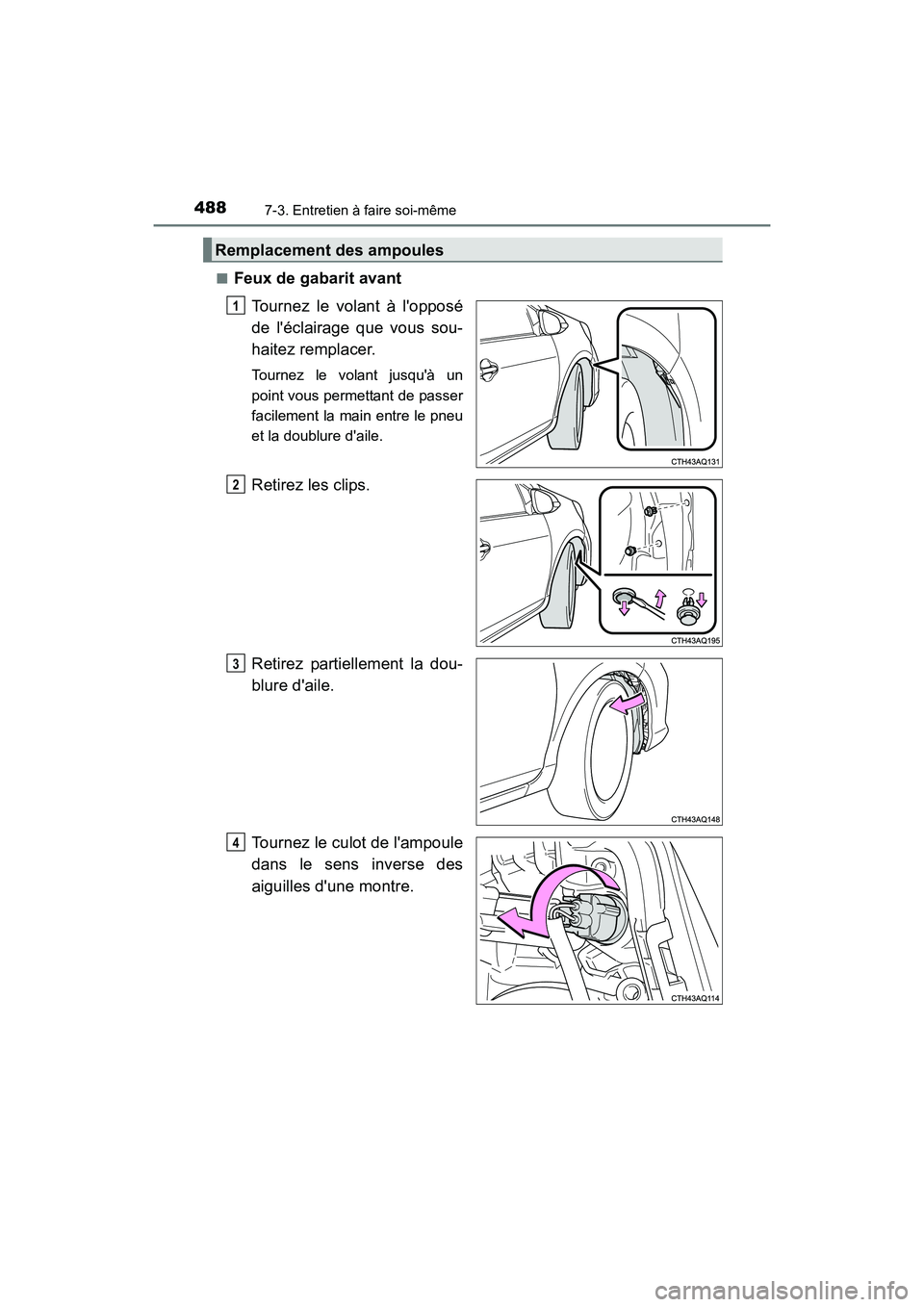

Feux de gabarit avant
Tournez le volant à l'opposé
de l'éclairage que vous sou-
haitez remplacer.
Tournez le volant jusqu'à un
point vous permettant de passer
facilement la main entre le pneu
et la doublure d'aile.
Retirez les clips.
Retirez partiellement la dou-
blure d'aile.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Remplacement des ampoules
1
2
3
4

4897-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F96D)

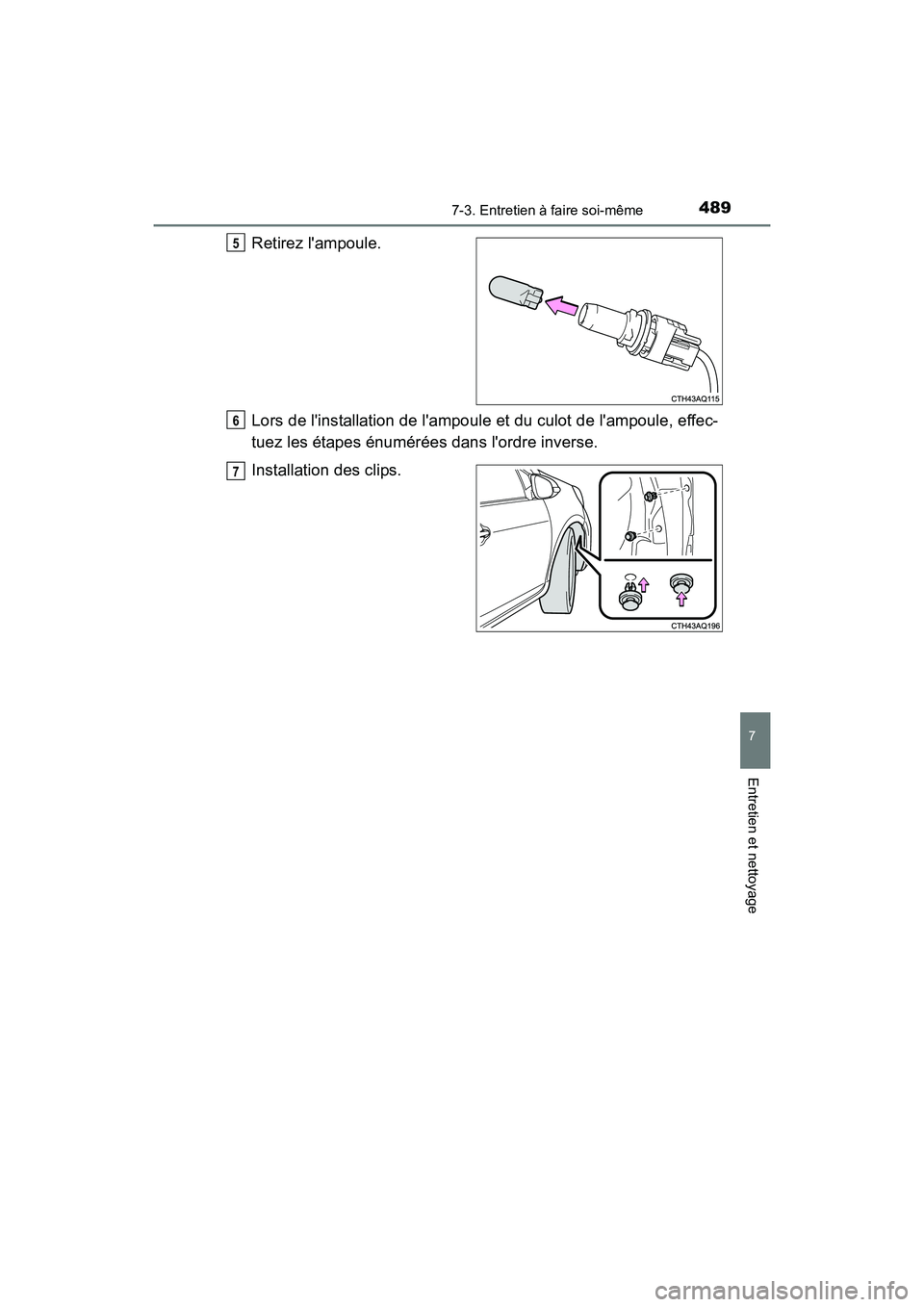

Retirez l'ampoule.
Lors de l'installation de l'ampoule et du culot de l'ampoule, effec-
tuez les étapes énumérées dans l'ordre inverse.
Installation des clips.5
6
7

4907-3. Entretien à faire soi-même
PRIUS c_D (OM52F96D)■

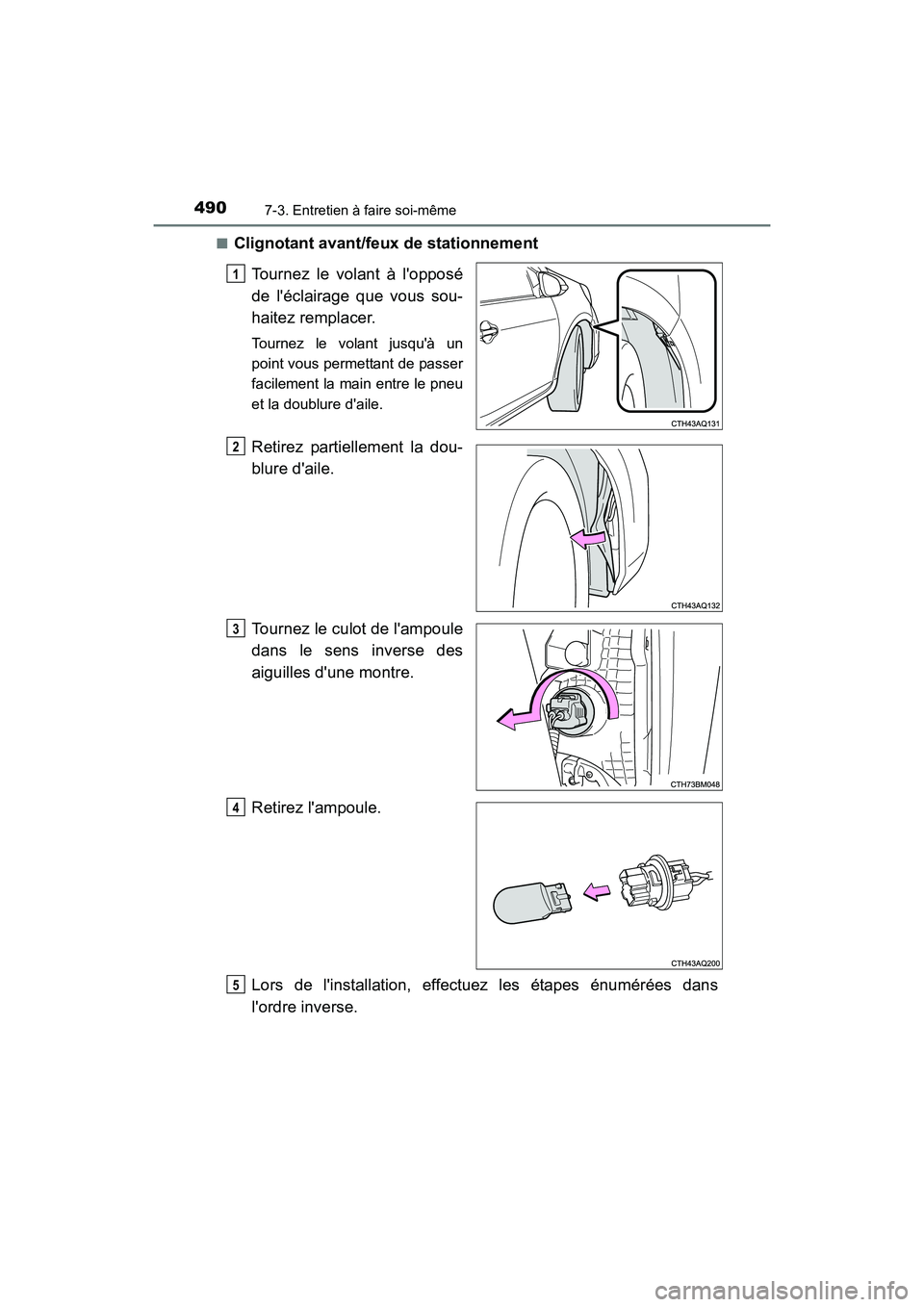

Clignotant avant/feux de stationnement
Tournez le volant à l'opposé
de l'éclairage que vous sou-
haitez remplacer.
Tournez le volant jusqu'à un
point vous permettant de passer
facilement la main entre le pneu
et la doublure d'aile.
Retirez partiellement la dou-
blure d'aile.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
1
2
3
4
5

4917-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F96D)■

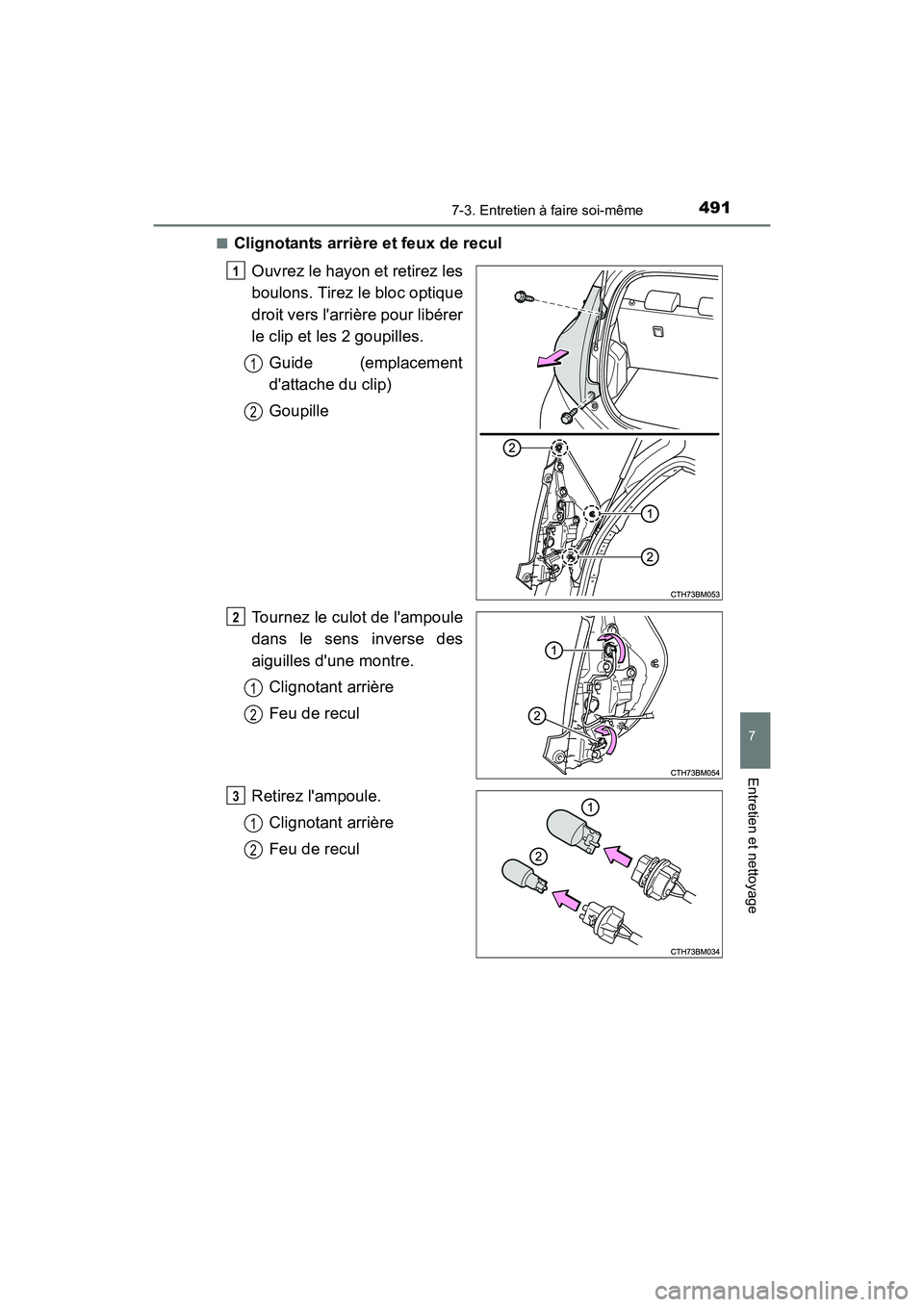

Clignotants arrière et feux de recul
Ouvrez le hayon et retirez les
boulons. Tirez le bloc optique
droit vers l'arrière pour libérer
le clip et les 2 goupilles.Guide (emplacement
d'attache du clip)
Goupille
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre. Clignotant arrière
Feu de recul
Retirez l'ampoule. Clignotant arrière
Feu de recul
1
1
2
2
1
2
3
1
2

4927-3. Entretien à faire soi-même
PRIUS c_D (OM52F96D)
Lors de l'installation de l'ampoule, installez-la en procédant à
et dans le sens inverse.
Installez le bloc optique, puis
installez les 2 boulons.
Lors de l'installation du bloc opti-
que, alignez le guide (emplace-
ment d'attache du clip) et les
axes du bloc optique avec
les pièces de raccord sur la car-
rosserie du véhicule.
■
Éclairage de plaque d'immatriculation Retirez le couvercle.
Introduisez un tournevis de taille
adéquate dans l’orifice du
cache, et détachez le cache,
comme indiqué sur l’illustration.
Pour éviter d’endommager le
véhicule, enveloppez l’extré-
mité du tournevis de ruban
adhésif.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
43
2
5
1
2
1
2
3

4937-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F96D)■

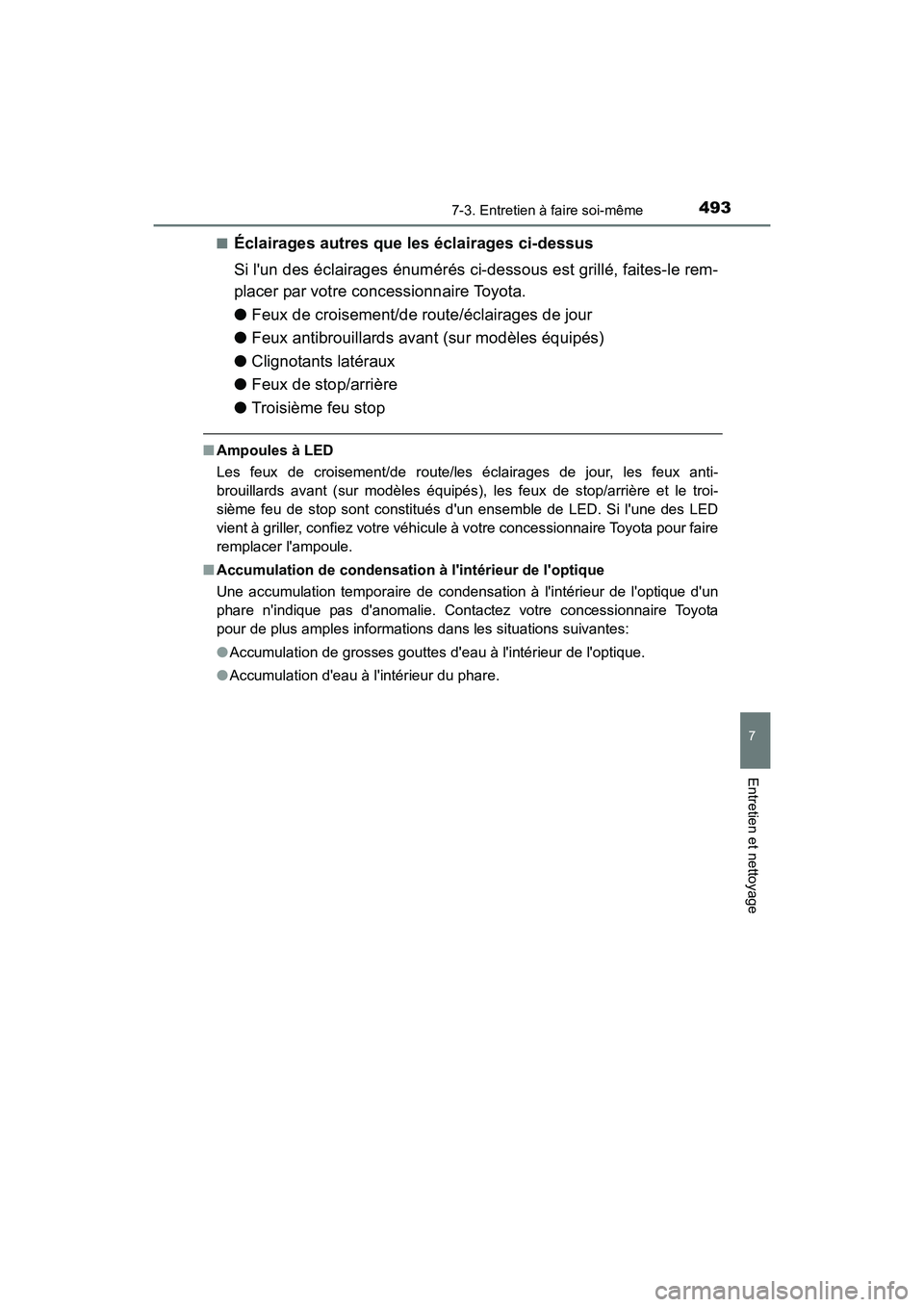

Éclairages autres que les éclairages ci-dessus
Si l'un des éclairages énumérés ci-dessous est grillé, faites-le rem-
placer par votre concessionnaire Toyota.
●
Feux de croisement/de route/éclairages de jour
● Feux antibrouillards avant (sur modèles équipés)
● Clignotants latéraux
● Feux de stop/arrière
● Troisième feu stop
■Ampoules à LED
Les feux de croisement/de route/les éclairages de jour, les feux anti-
brouillards avant (sur modèles équipés), les feux de stop/arrière et le troi-
sième feu de stop sont constitués d'un ensemble de LED. Si l'une des LED
vient à griller, confiez votre véhicule à votre concessionnaire Toyota pour faire
remplacer l'ampoule.
■ Accumulation de condensation à l'intérieur de l'optique
Une accumulation temporaire de condens ation à l'intérieur de l'optique d'un
phare n'indique pas d'anomalie. Contactez votre concessionnaire Toyota
pour de plus amples informations dans les situations suivantes:
● Accumulation de grosses gouttes d'eau à l'intérieur de l'optique.
● Accumulation d'eau à l'intérieur du phare.

4947-3. Entretien à faire soi-même
PRIUS c_D (OM52F96D)

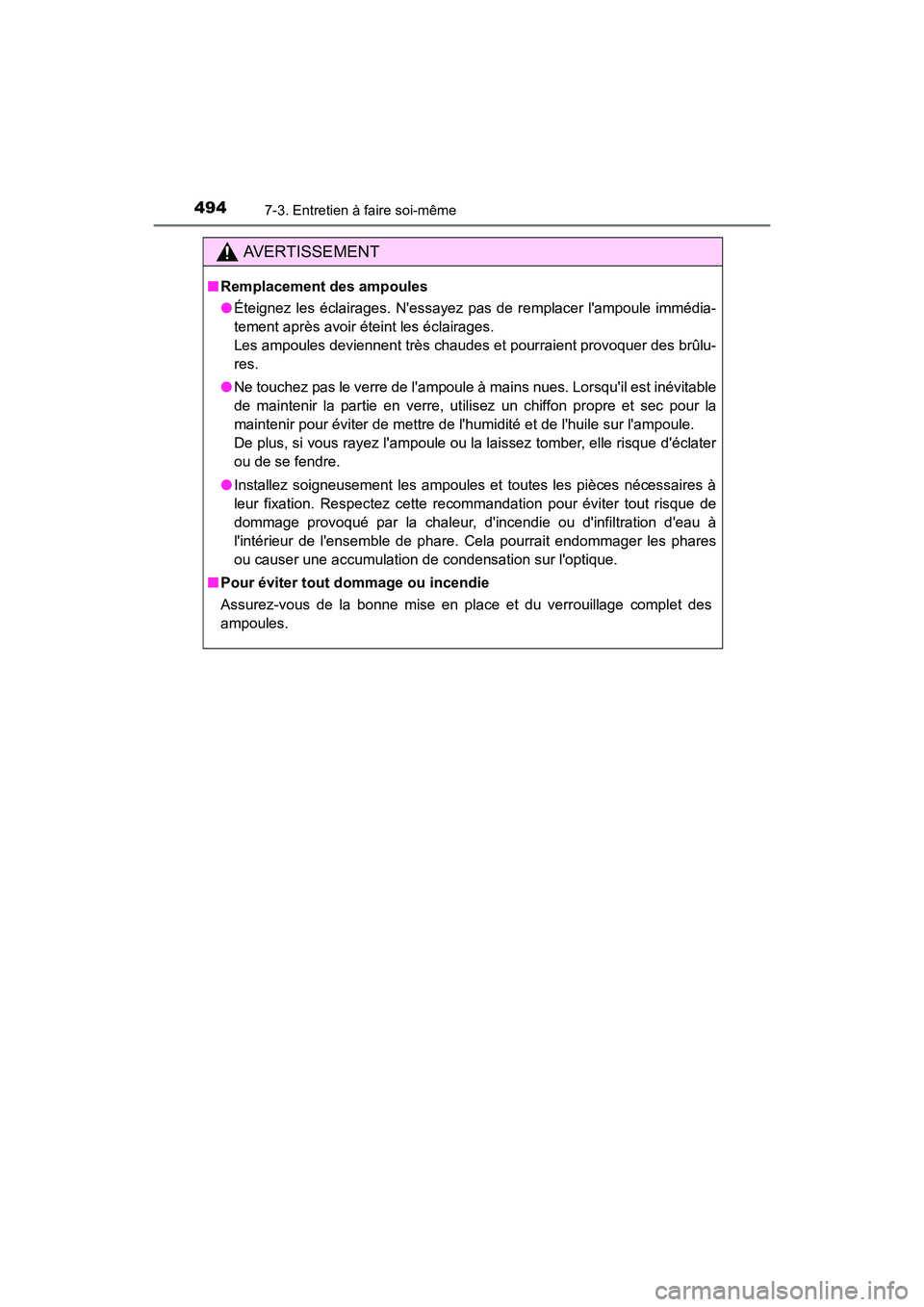

AVERTISSEMENT
■Remplacement des ampoules
●Éteignez les éclairages. N'essayez pas de remplacer l'ampoule immédia-
tement après avoir éteint les éclairages.
Les ampoules deviennent très chaudes et pourraient provoquer des brûlu-
res.
● Ne touchez pas le verre de l'ampoule à mains nues. Lorsqu'il est inévitable
de maintenir la partie en verre, utilisez un chiffon propre et sec pour la
maintenir pour éviter de mettre de l'humidité et de l'huile sur l'ampoule.
De plus, si vous rayez l'ampoule ou la laissez tomber, elle risque d'éclater
ou de se fendre.
● Installez soigneusement les ampoules et toutes les pièces nécessaires à
leur fixation. Respectez cette recommandation pour éviter tout risque de
dommage provoqué par la chaleur, d' incendie ou d'infiltration d'eau à
l'intérieur de l'ensemble de phare. Cela pourrait endommager les phares
ou causer une accumulation de condensation sur l'optique.
■ Pour éviter tout dommage ou incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.
